KADAMM K801709021 — однодиапазонная секторная антенна 698–960 МГц, 19,8 дБи, 2 порта, RET

KADAMM K801709021 — секторная панельная антенна для базовой станции на диапазон 698–960 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

По техническим описаниям KADAMM K801709021 и соседняя модель KADAMM K801709020 расходятся так: у K801709021 усиление 19,8 дБи, у K801709020 — 20,3 дБи; у K801709021 габариты 2580 × 550 × 146 мм, у K801709020 — 2580 × 550 × 198 мм; у K801709021 масса 38 кг, у K801709020 — 34,9 кг. По сравнению с KADAMM K801709026 отличие другое: у K801709021 полосы 698–960 МГц, у K801709026 — 694–960 МГц.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — ≥18(0°) дБ.

Вертикальный луч узкий, 8,5 ± 0,8°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон регулируется в пределах 0–8°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 19,8 дБи; отношение вперёд/назад — более 28–29 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2580 × 550 × 146 мм; масса 38 кг плюс 8,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1499 / 552 / 1675 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

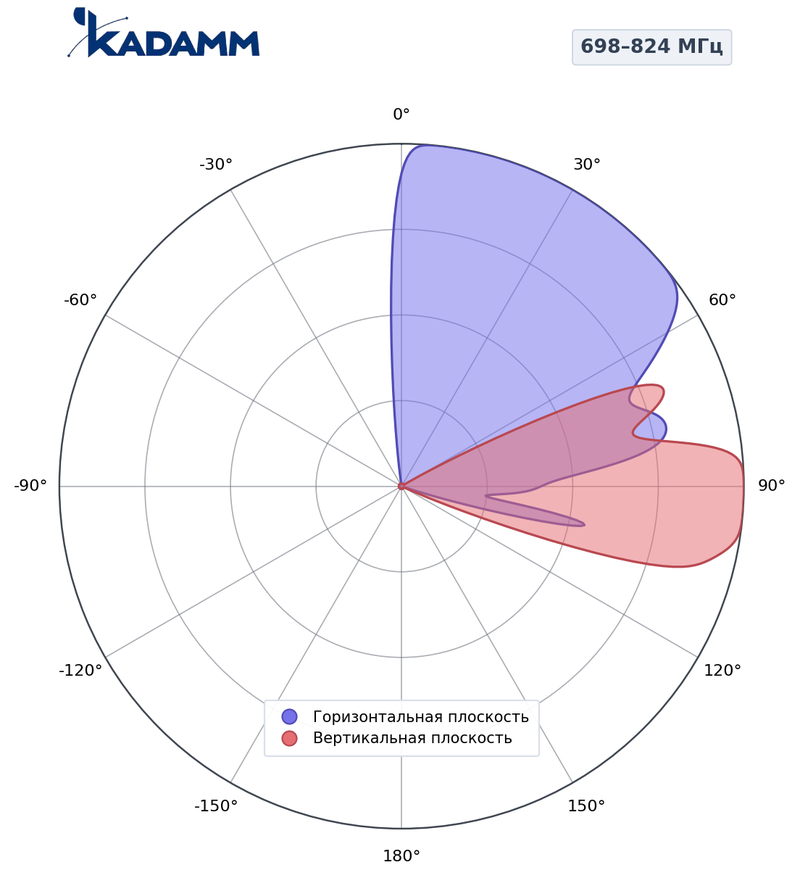

698–824 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 32,5–35°, по вертикали 8,2–8,5°, усиление в максимуме 18,7–19,4 дБи, задний лепесток ниже главного не менее чем на 29 дБ.

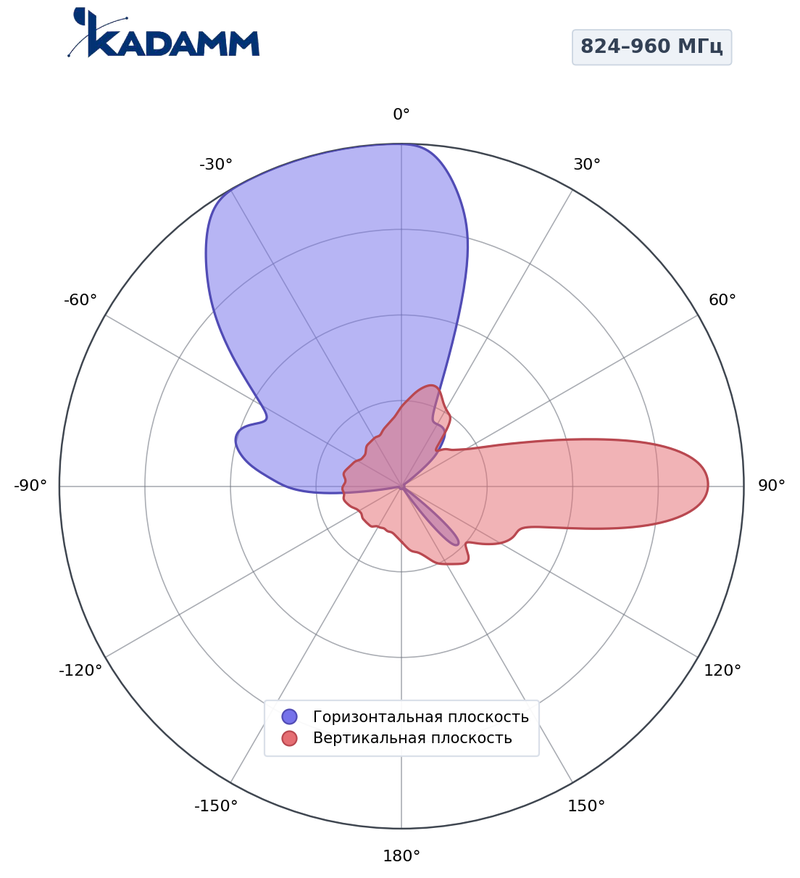

824–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 29–32,5°, по вертикали 7,6–8,2°, усиление в максимуме 19,4–19,8 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 7,6–8,5°. Назад антенна излучает слабее, чем вперёд, не менее чем на 28 дБ.

• AISG 2.0 — протокол управления наклоном 0–8° у K801709021 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709021.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709021 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709021 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709021 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709021 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,8 = 59,8 дБм, то есть около 955 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,8 − 90,8 = −31 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 4° — ось луча приходит на землю в 30 / tg 4° ≈ 429 м от опоры, нижний край луча (половина вертикальной ширины 7,6°) — около 219 м, верхняя — около 8594 м.

Сети и службы в полосах K801709021:

Перед заказом KADAMM K801709021 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709021 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,5 кг.
• K801709021 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K801709021: электрический 0–8°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K801709021 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K801709021 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K801709021 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,5 кг; упаковка 2960 × 655 × 265 мм.

Другие модели этого раздела каталога KADAMM: Секторные антенны базовых станций 2×2 и 4×4 MIMO →
