KADAMM K801709017 — однодиапазонная секторная антенна 698–960 МГц, 16,9 дБи, 2 порта, RET

KADAMM K801709017 — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K801709017 модель каталога — KADAMM K801709016. У K801709017 усиление 16,9 дБи, у K801709016 — 16 дБи; у K801709017 электрический наклон 0–8°, у K801709016 — 0–10°; у K801709017 габариты 2580 × 300 × 146 мм, у K801709016 — 1980 × 300 × 146 мм. У второй близкой модели, KADAMM K801709016v01, расхождение иное: у K801709017 луч по горизонтали 65°, у K801709016v01 — 90°.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 11–60 дБ.

Вертикальный луч узкий, 8,9 ± 0,7°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон — 0–8°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 16,9 дБи; отношение вперёд/назад — более 27–29 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 2580 × 300 × 146 мм; масса 22,7 кг плюс 5,3 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1015 / 369 / 1135 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

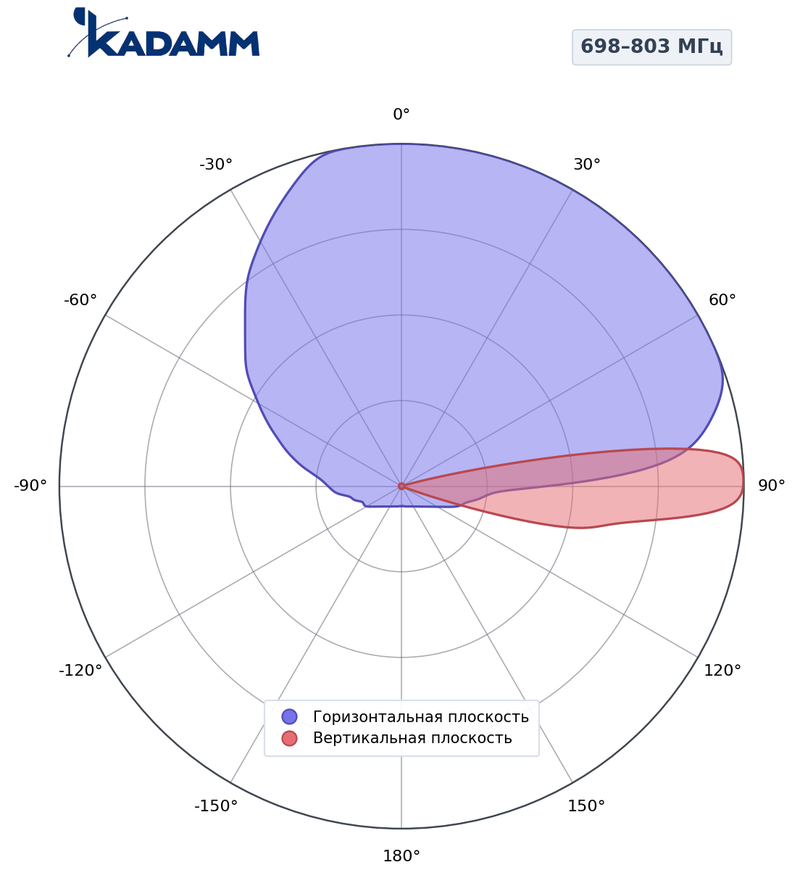

698–803 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 71 ± 3,2°, по вертикали 8,9 ± 0,7°, усиление в максимуме 16,1 ± 0,4 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

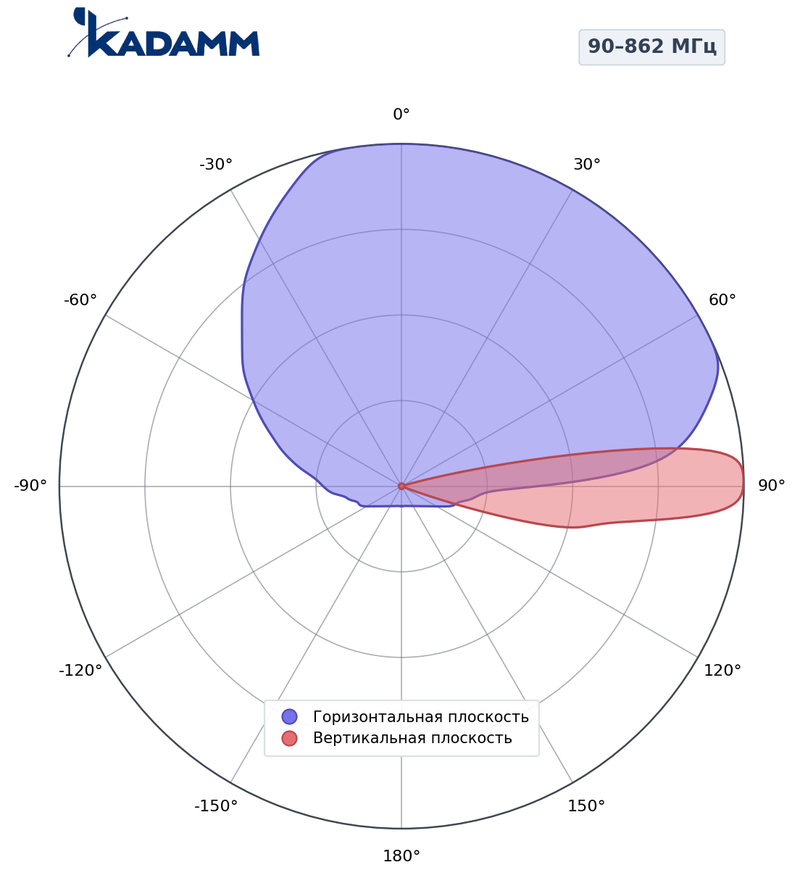

90–862 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 68–71°, по вертикали 8–8,9°, усиление в максимуме 16,1–16,7 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

698–803 МГц, горизонтальная и вертикальная плоскости

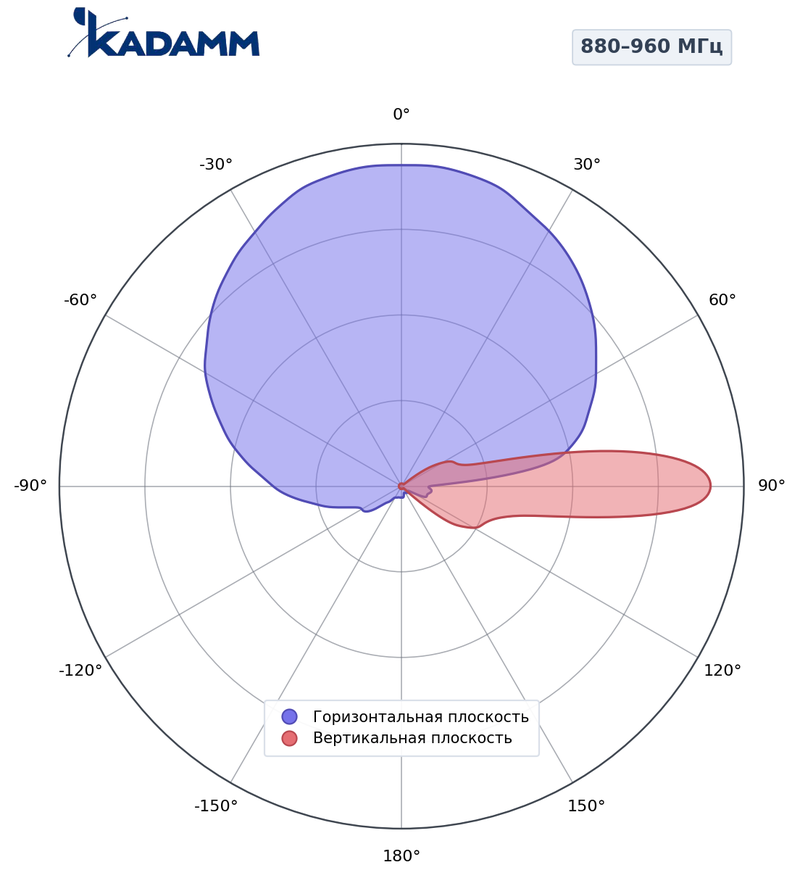

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65 ± 2,3°, по вертикали 7,5 ± 0,3°, усиление в максимуме 16,9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 29 дБ.

Главный лепесток по горизонтали шириной 65° по уровню половинной мощности; по вертикали — 7,5–8,9°. Назад антенна излучает слабее, чем вперёд, не менее чем на 27 дБ.

• AISG 2.0 — протокол управления наклоном 0–8° у K801709017 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709017.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709017 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709017 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709017 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709017 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16,9 = 56,9 дБм, то есть около 490 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56,9 − 90,8 = −33,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 4° — ось луча приходит на землю в 30 / tg 4° ≈ 429 м от опоры, нижний край луча (половина вертикальной ширины 7,5°) — около 220 м, верхняя — около 6875 м.

Сети и службы в полосах K801709017:

Перед заказом KADAMM K801709017 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709017 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,3 кг.
• K801709017 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K801709017: электрический 0–8°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K801709017 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801709017 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801709017 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,3 кг; упаковка 2960 × 400 × 280 мм.
