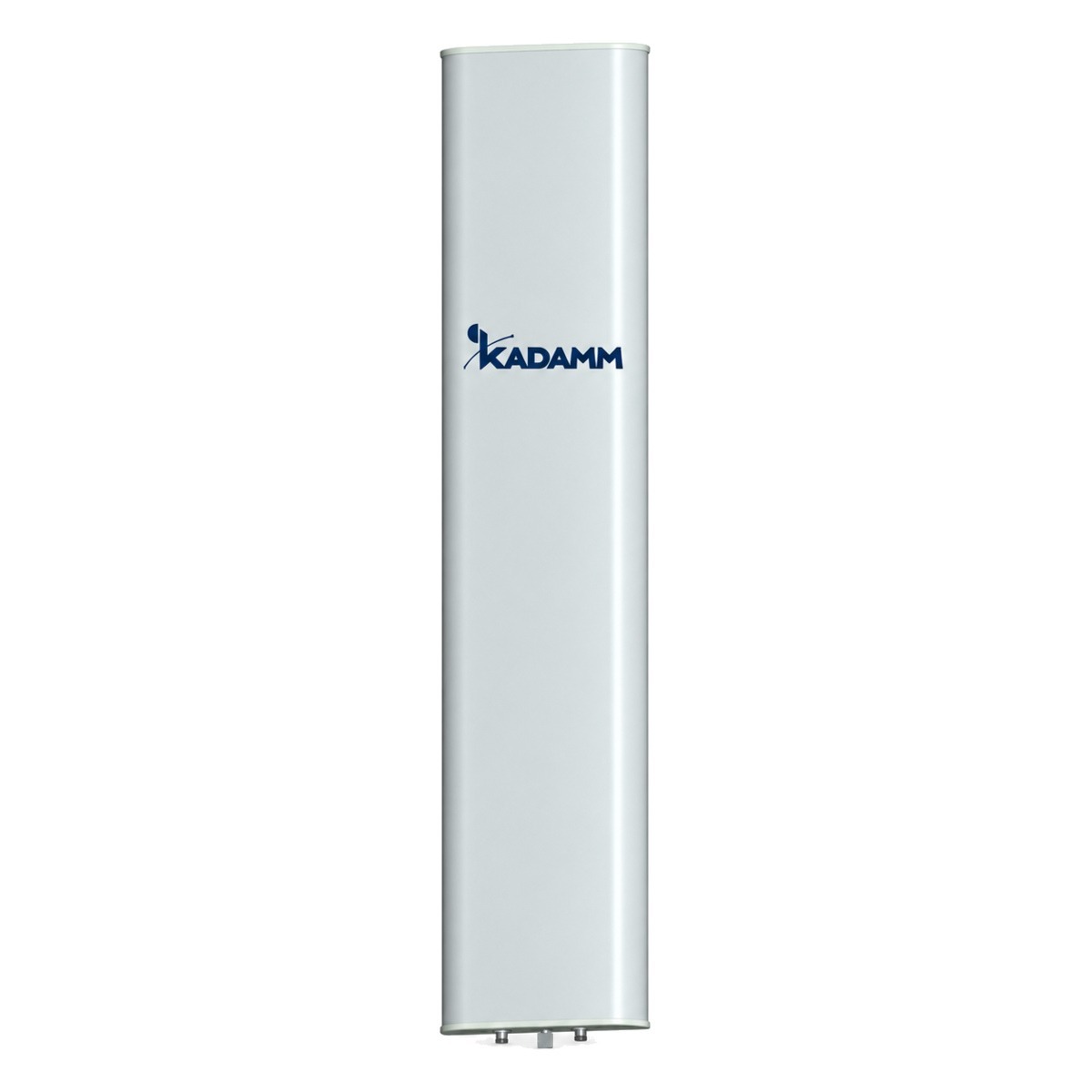

KADAMM K801709020 — однодиапазонная секторная антенна 698–960 МГц, 20,3 дБи, 2 порта, RET

KADAMM K801709020 — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥18(0°) дБ.

По вертикали луч узкий — 8,5 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–8°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0 SRET): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 20,3 дБи; отношение вперёд/назад — более 28–29 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2580 × 550 × 198 мм; масса 34,9 кг плюс 7,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1150 / 195 / 1380 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

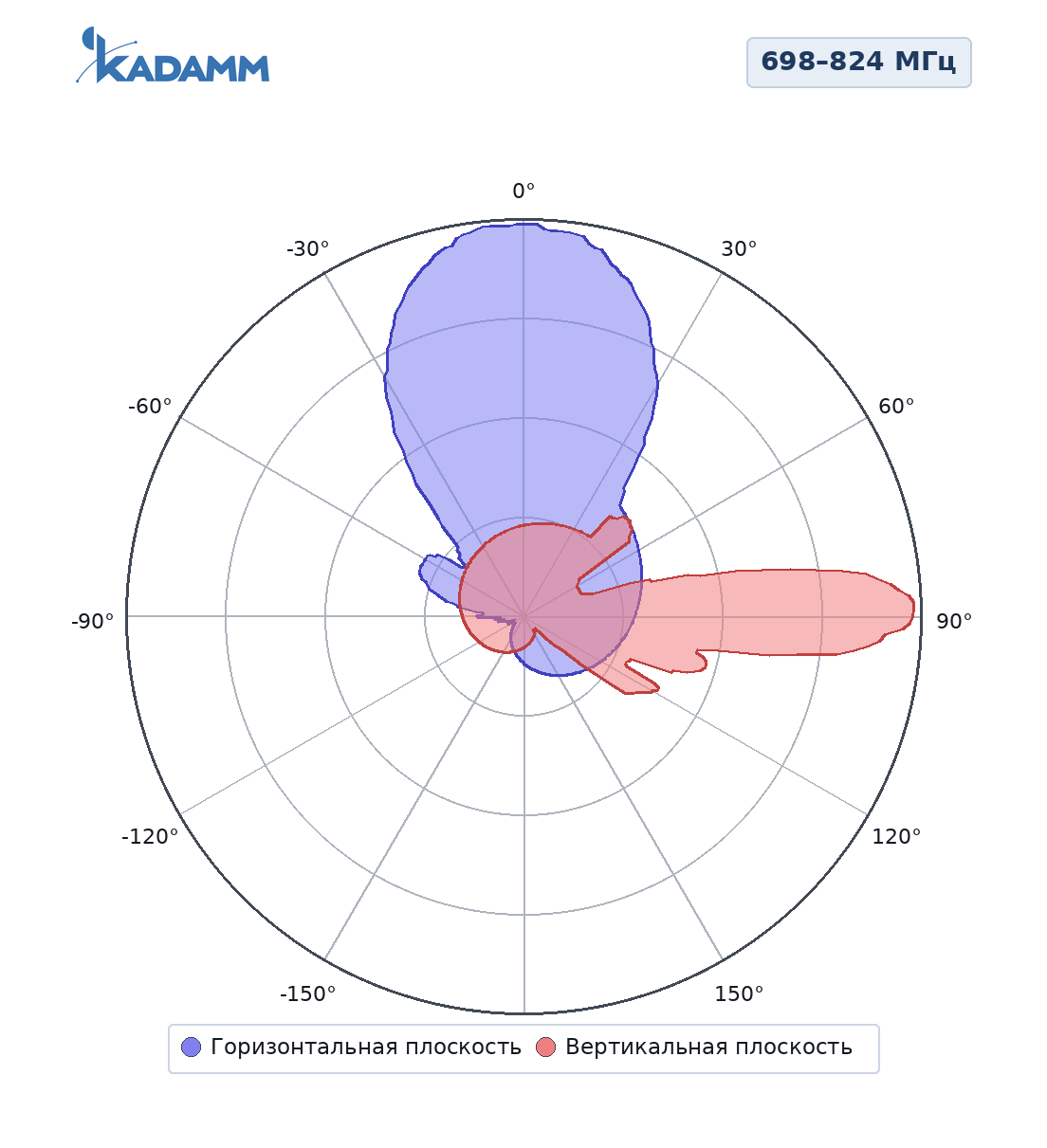

698–824 МГцГлавный лепесток по горизонтали 32,5–35°, по вертикали 8,2–8,5°, усиление в максимуме 19,1–19,7 дБи, задний лепесток ниже главного не менее чем на 29 дБ.

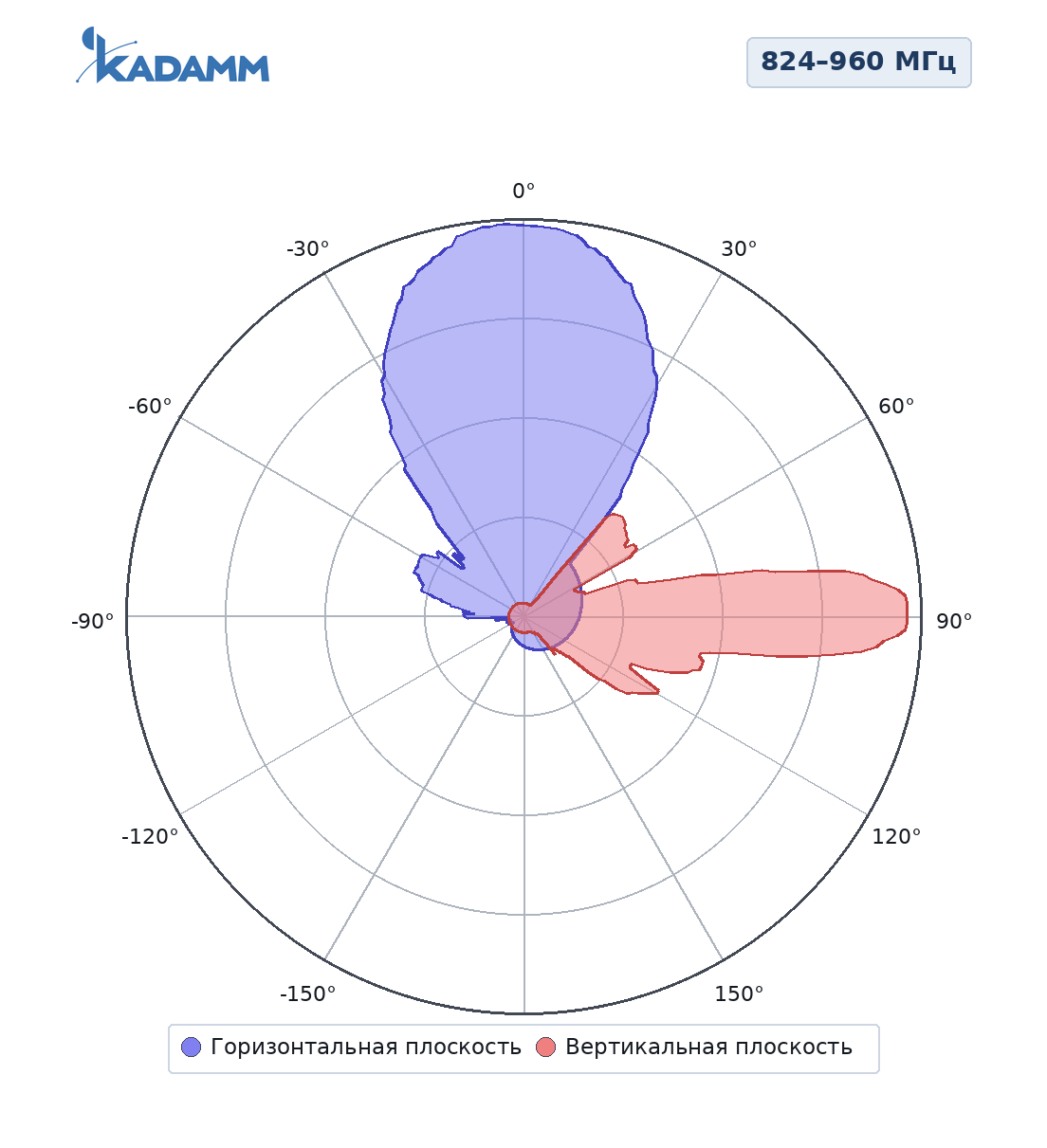

824–960 МГцГлавный лепесток по горизонтали 29–32,5°, по вертикали 7,6–8,2°, усиление в максимуме 19,7–20,3 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 7,6–8,5°. Задний лепесток ослаблен не менее чем на 28 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–8° у K801709020 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709020.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709020 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709020 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709020 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709020 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 20,3 = 60,3 дБм, то есть около 1072 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 60,3 − 90,8 = −30,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 4° ось луча приходит на землю на расстоянии 30 / tg 4° ≈ 429 м; нижняя граница луча (половина вертикальной ширины 7,6°) — около 219 м от опоры, верхняя — около 8594 м.

K801709020 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 33° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах K801709020:

Перед заказом KADAMM K801709020 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709020 — на трубу Ø50–Ø115 мм; монтажный комплект весит 7,5 кг.
• Панель K801709020 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K801709020: электрический 0–8°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K801709020 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801709020 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801709020 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 7,5 кг; упаковка 2855 × 615 × 250 мм.
