KADAMM K801709016 — однодиапазонная секторная антенна 698–960 МГц, 16 дБи, 2 порта, RET

KADAMM K801709016 — секторная панельная антенна для базовой станции на диапазон 698–960 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

По техническим описаниям KADAMM K801709016 и соседняя модель KADAMM K801709016v01 расходятся так: у K801709016 луч по горизонтали 65°, у K801709016v01 — 90°; у K801709016 электрический наклон 0–10°, у K801709016v01 — 2–10°; у K801709016 габариты 1980 × 300 × 146 мм, у K801709016v01 — 2580 × 300 × 146 мм. По сравнению с KADAMM K801709017 отличие другое: у K801709016 усиление 16 дБи, у K801709017 — 16,9 дБи.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 10–60 дБ.

По вертикали луч узкий — 11,5 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–10°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 16 дБи; отношение вперёд/назад — более 24–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1980 × 300 × 146 мм; масса 18,4 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 732 / 248 / 870 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

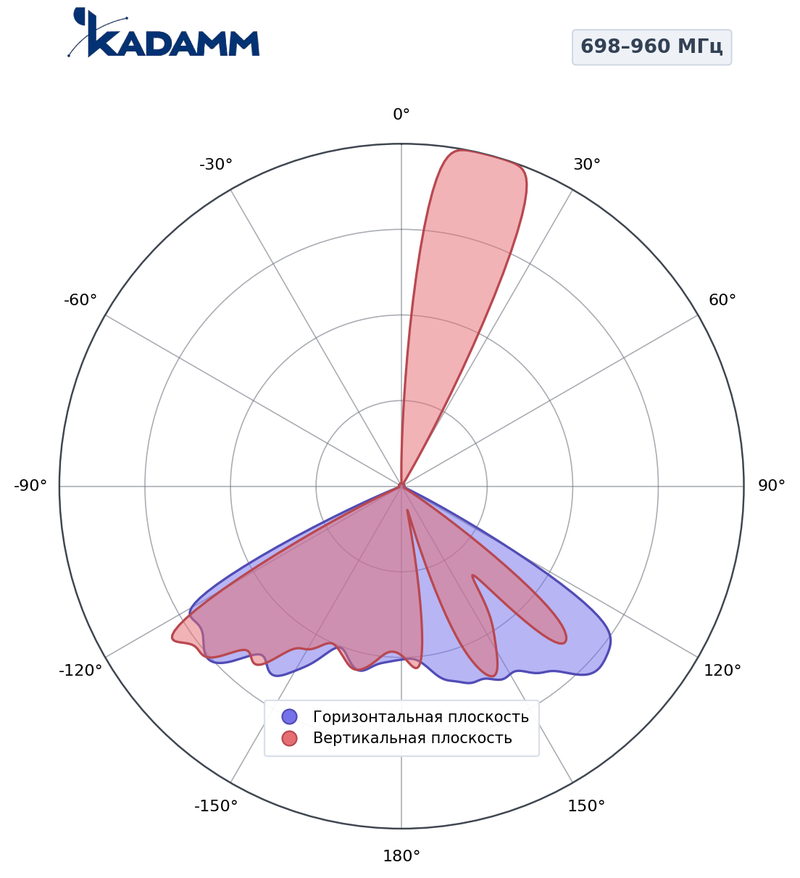

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62–68°, по вертикали 9,6–11,5°, усиление в максимуме 15,3–16 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

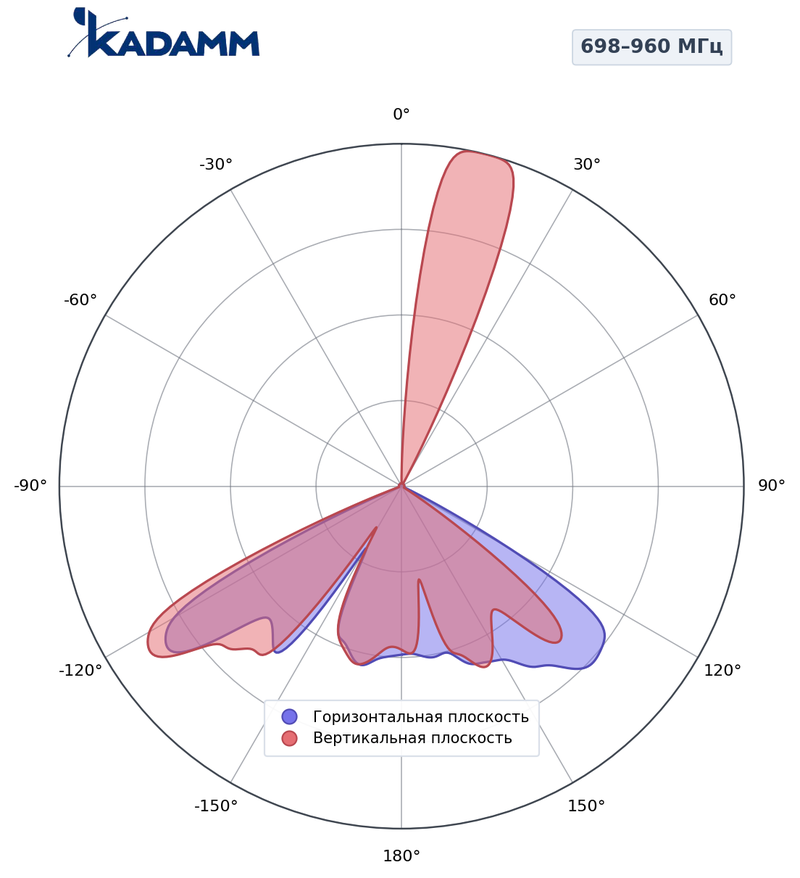

698–960 МГц, горизонтальная и вертикальная плоскости

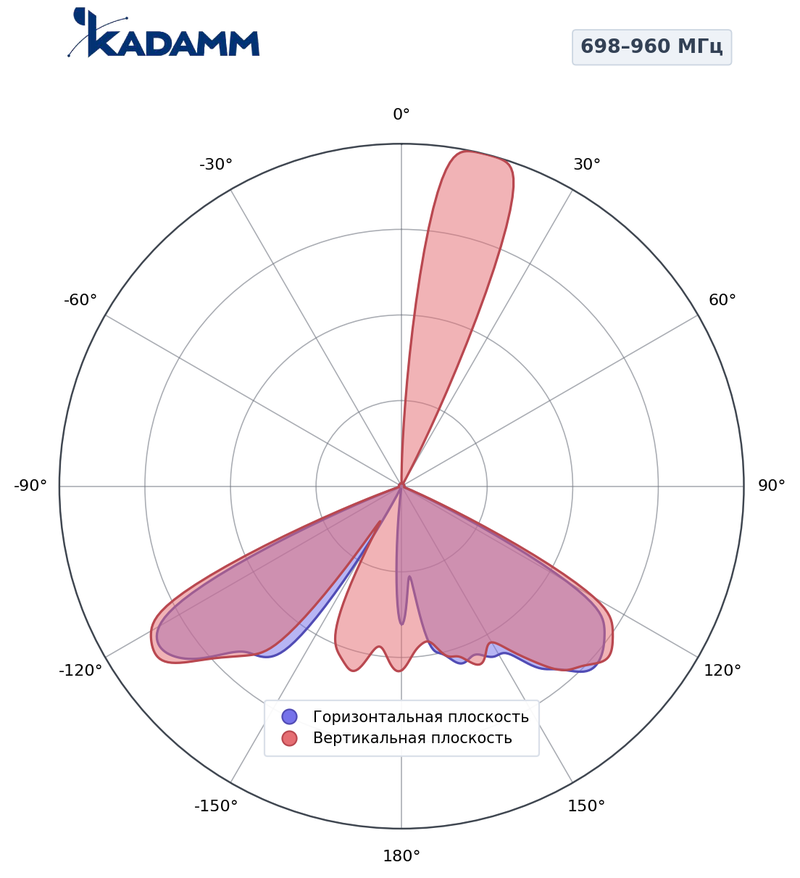

698–960 МГц, горизонтальная и вертикальная плоскости

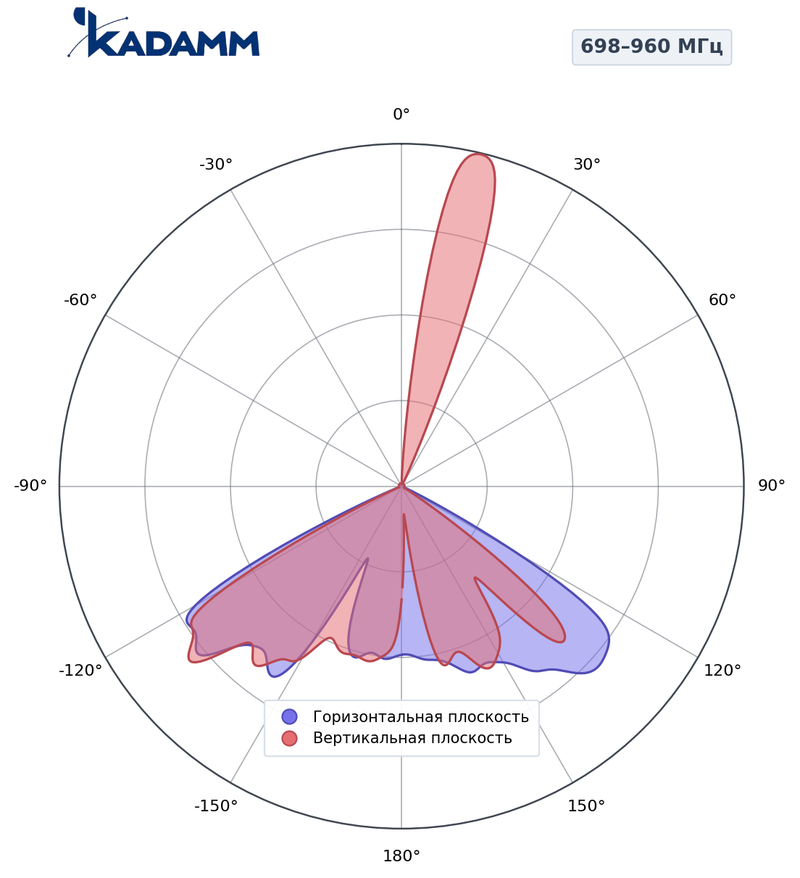

698–960 МГц, горизонтальная и вертикальная плоскости

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 9,6–11,5°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у K801709016 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709016.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709016 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709016 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709016 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709016 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56 − 90,8 = −34,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 9,6°) — около 174 м, верхняя — около 8594 м.

Сети и службы в полосах K801709016:

Перед заказом KADAMM K801709016 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709016 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K801709016 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K801709016: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K801709016 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K801709016 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K801709016 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2360 × 400 × 280 мм.
