KADAMM K801709015 — однодиапазонная секторная антенна 698–960 МГц, 14,8 дБи, 2 порта, RET

KADAMM K801709015 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 698–960 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K801709015 модель каталога — KADAMM K801709015v01. У K801709015 луч по горизонтали 65°, у K801709015v01 — 90°; у K801709015 электрический наклон 0–14°, у K801709015v01 — 2–12°; у K801709015 габариты 1380 × 270 × 140 мм, у K801709015v01 — 1980 × 300 × 146 мм. У второй близкой модели, KADAMM K801709016v01, расхождение иное: у K801709015 усиление 14,8 дБи, у K801709016v01 — 15,8 дБи.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 8–60 дБ.

В вертикальной плоскости луч всего 16,5 ± 1,2°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 0–14° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

О диаграмме говорят цифры: усиление — до 14,8 дБи; отношение вперёд/назад — более 24–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1380 × 270 × 140 мм; масса 13,4 кг плюс 5,3 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 481 / 248 / 538 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

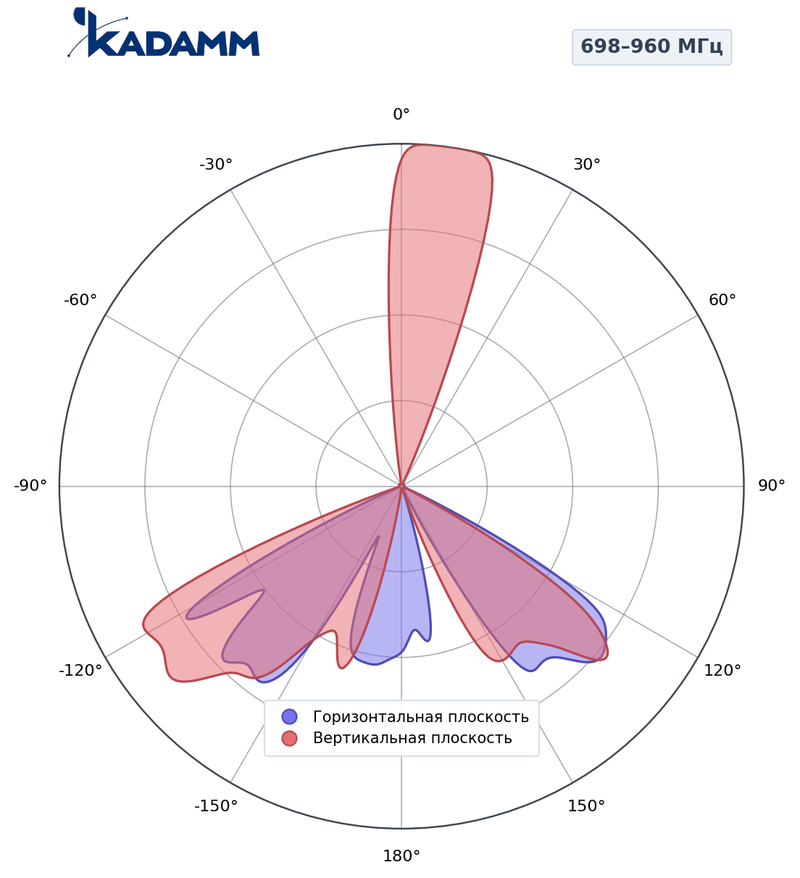

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64–68°, по вертикали 13,5–16,5°, усиление в максимуме 14–14,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

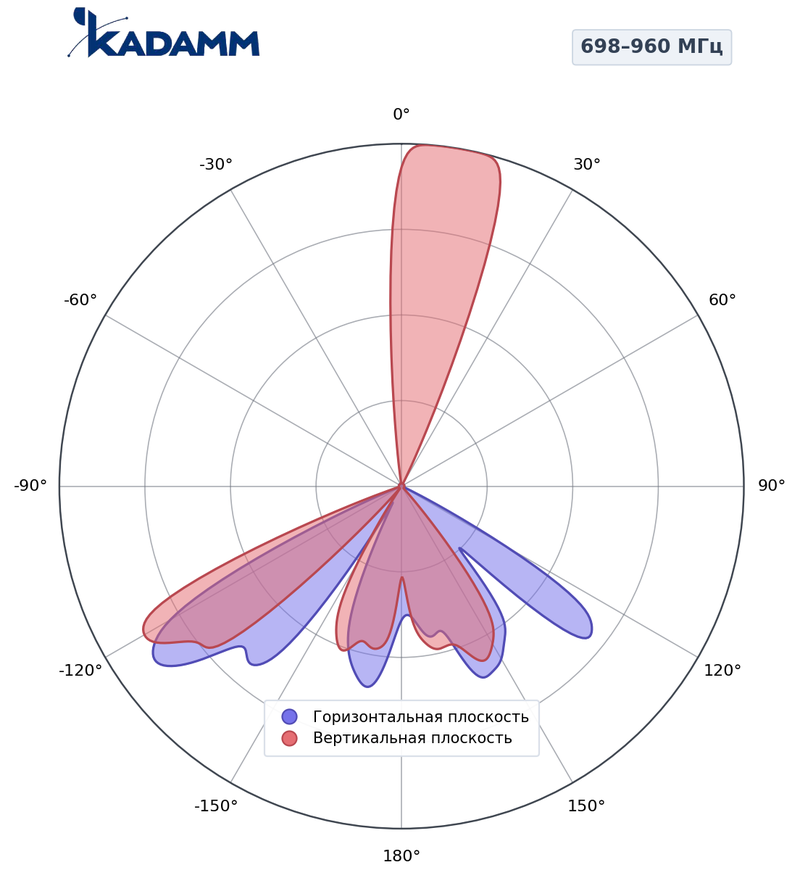

698–960 МГц, горизонтальная и вертикальная плоскости

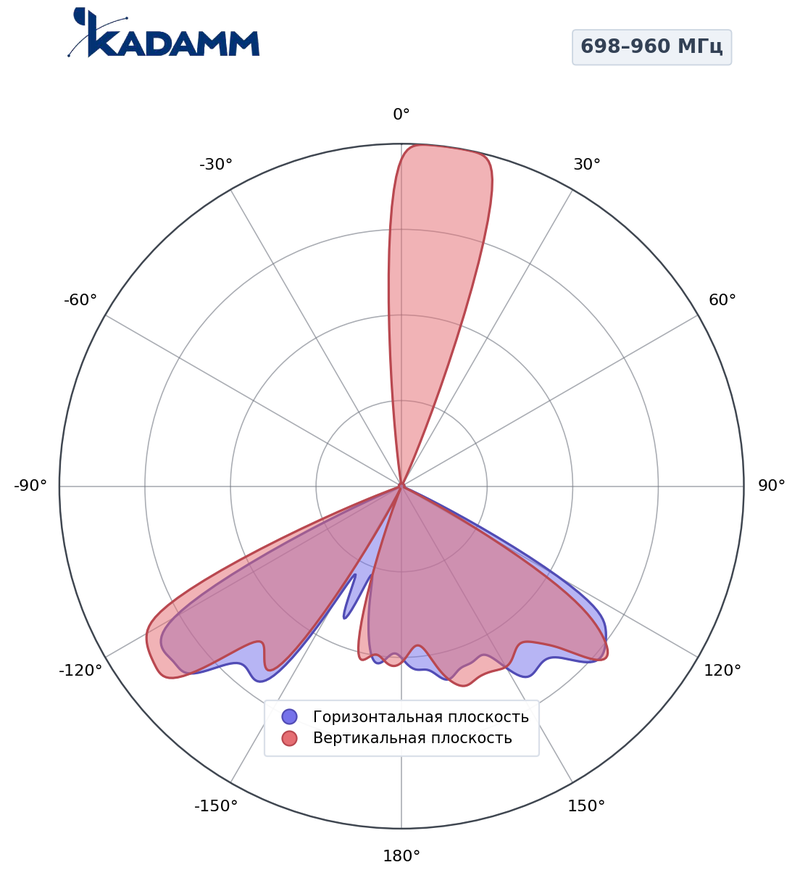

698–960 МГц, горизонтальная и вертикальная плоскости

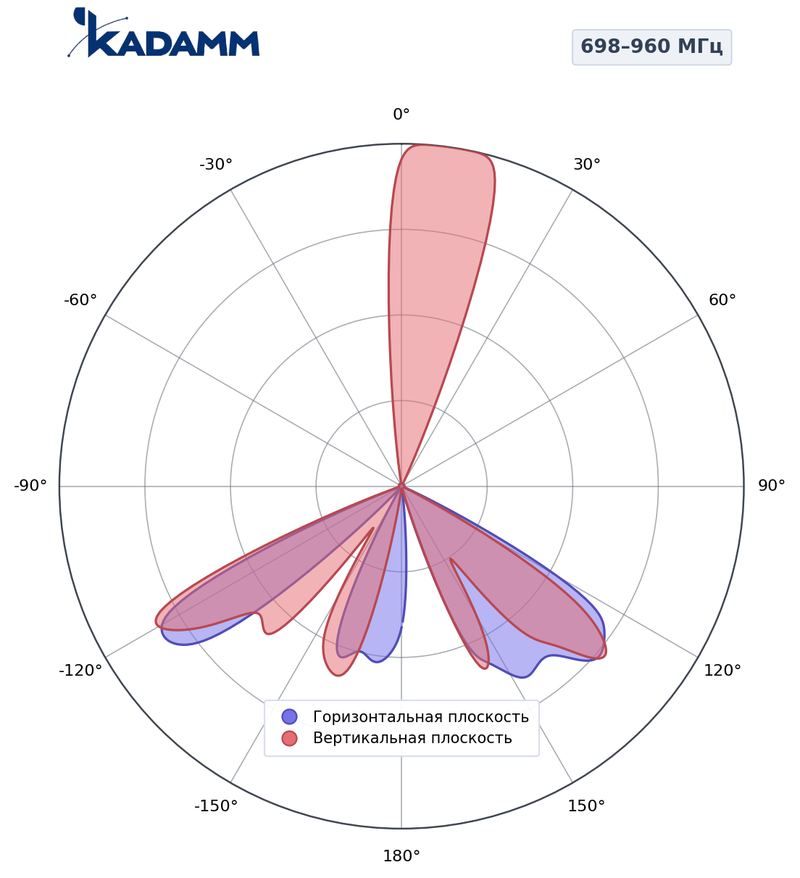

698–960 МГц, горизонтальная и вертикальная плоскости

На уровне −3 дБ луч по горизонтали шириной 65°; по вертикали — 13,5–16,5°. Задний лепесток ниже главного минимум на 24 дБ.

• AISG 2.0 — протокол управления наклоном 0–14° у K801709015 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709015.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709015 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709015 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709015 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709015 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14,8 = 54,8 дБм, то есть около 302 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54,8 − 90,8 = −36 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 13,5°) — около 123 м, верхняя — около 6875 м.

Сети и службы в полосах K801709015:

Перед заказом KADAMM K801709015 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709015 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,3 кг.
• При установке K801709015 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801709015: электрический 0–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801709015 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K801709015 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K801709015 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,3 кг; упаковка 1715 × 400 × 280 мм.
