KADAMM K801182021s — однодиапазонная секторная антенна 1710–2170 МГц, 20,5 дБи, 2 порта, RET

KADAMM K801182021s — секторная панельная антенна для базовой станции диапазона 1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K801182021s модель каталога — KADAMM K801182021sv01. У K801182021s разъём 4.3-10, у K801182021sv01 — 7-16 DIN; у K801182021s электрический наклон 2–12°, у K801182021sv01 — 0–10°; у K801182021s масса 12,8 кг, у K801182021sv01 — 13 кг. У второй близкой модели, KADAMM K801182020, расхождение иное: у K801182021s усиление 20,5 дБи, у K801182020 — 19,5 дБи.

Луч по горизонтали — 33°, примерно в два раза уже типовых 65°. Такие панели берут для шестисекторных сайтов с высокой ёмкостью — центр города, стадион, вокзал — и для вытянутых зон вдоль дорог и набережных; узкий сектор даёт и большее усиление.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 20 дБ.

В вертикальной плоскости луч всего 7,4 ± 0,2°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

О диаграмме говорят цифры: усиление — до 20,5 дБи; отношение вперёд/назад — более 28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1360 × 320 × 105 мм; масса 12,8 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 480 / 111 / 537 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

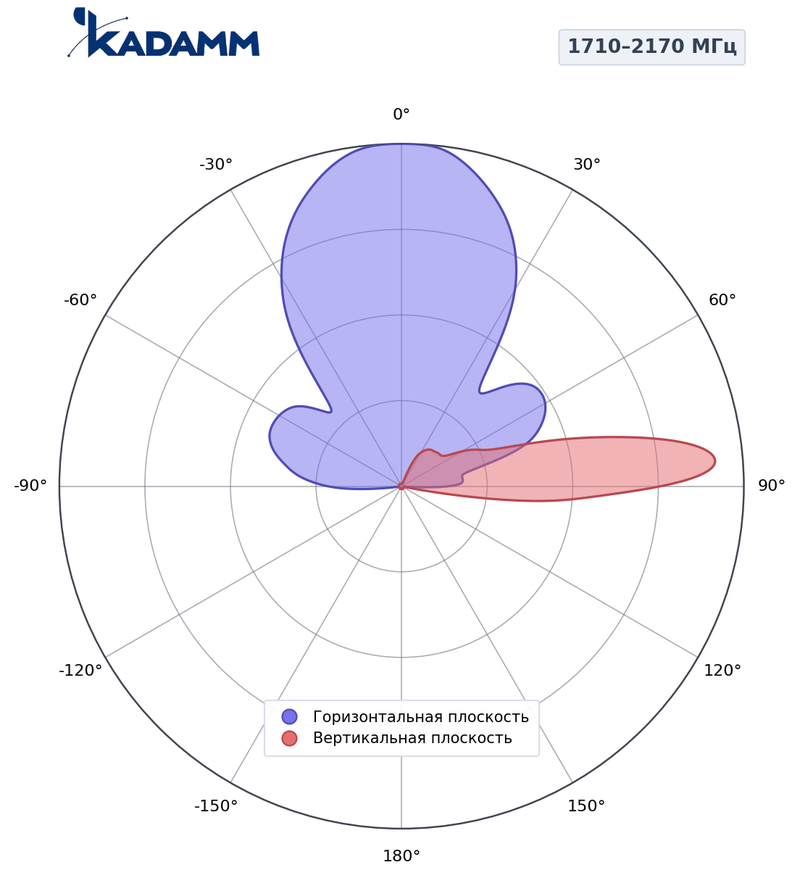

1710–2170 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 34–37°, по вертикали 6,2–7,4°, усиление в максимуме 19,5–20,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

На уровне −3 дБ луч по горизонтали шириной 33°; по вертикали — 6,2–7,4°. Задний лепесток ниже главного минимум на 28 дБ.

• AISG 2.0 — протокол управления наклоном 2–12° у K801182021s по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801182021s.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801182021s — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801182021s покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801182021s в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801182021s подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 20,5 = 60,5 дБм, то есть около 1122 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 60,5 − 98,2 = −37,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 6,2°) — около 168 м, верхняя — около 440 м.

Сети и службы в полосах K801182021s:

Перед заказом KADAMM K801182021s сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801182021s — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K801182021s сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801182021s: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801182021s подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801182021s после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801182021s включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1625 × 420 × 205 мм.
