KADAMM K801182018 — однодиапазонная секторная антенна 1710–2170 МГц, 17,8 дБи, 2 порта, RET

KADAMM K801182018 — секторная панельная антенна для базовой станции диапазона 1710–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K801182018 модель каталога — KADAMM K801182020. У K801182018 усиление 17,8 дБи, у K801182020 — 19,5 дБи; у K801182018 электрический наклон 2–12°, у K801182020 — 2–8°; у K801182018 габариты 1360 × 160 × 80 мм, у K801182020 — 1980 × 160 × 80 мм. У второй близкой модели, KADAMM K801182021s, расхождение иное: у K801182018 луч по горизонтали 65°, у K801182021s — 33°.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 22 дБ.

Вертикальный луч узкий, 7,3 ± 0,4°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон — 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 17,8 дБи; отношение вперёд/назад — более 27–28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1360 × 160 × 80 мм; масса 7,7 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 272 / 88 / 304 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

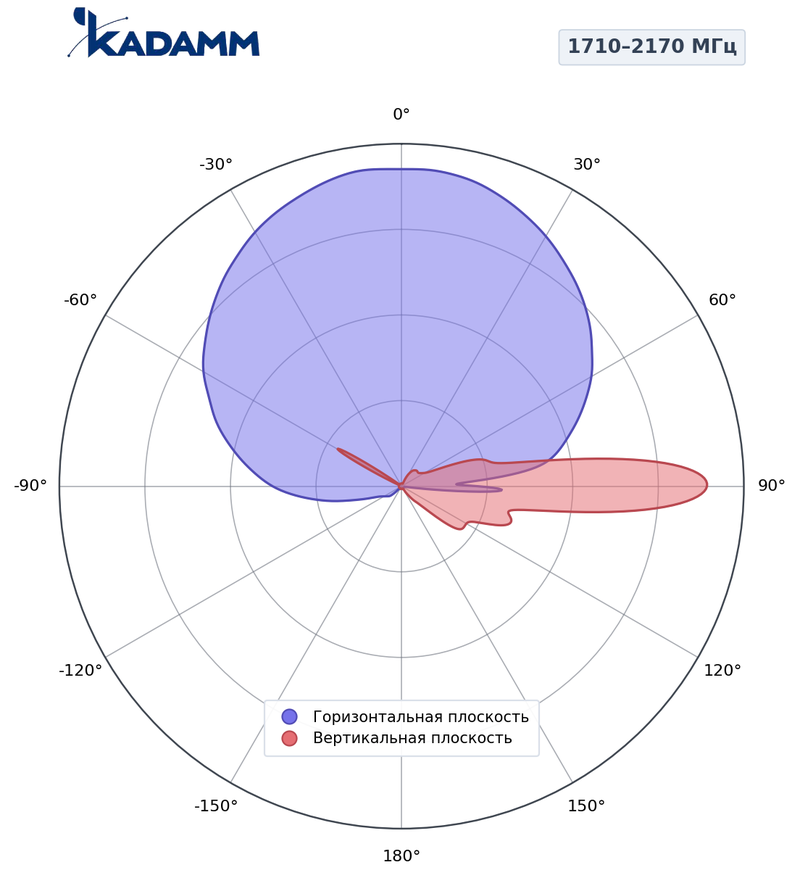

1710–2170 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–69°, по вертикали 6,3–7,3°, усиление в максимуме 17,3–17,8 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

Главный лепесток по горизонтали шириной 65° по уровню половинной мощности; по вертикали — 6,3–7,3°. Назад антенна излучает слабее, чем вперёд, не менее чем на 27 дБ.

• AISG 2.0 — протокол управления наклоном 2–12° у K801182018 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801182018.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801182018 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801182018 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801182018 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801182018 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 98,2 = −40,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 6,3°) — около 168 м, верхняя — около 446 м.

Сети и службы в полосах K801182018:

Перед заказом KADAMM K801182018 сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801182018 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,1 кг.
• K801182018 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K801182018: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801182018 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801182018 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801182018 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4,1 кг; упаковка 1850 × 215 × 155 мм.
