KADAMM K801182020 — однодиапазонная секторная антенна 1710–2170 МГц, 19,5 дБи, 2 порта, RET

KADAMM K801182020 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 1710–2170 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Выбирая между KADAMM K801182020 и KADAMM K801182021s, сравните: у K801182020 усиление 19,5 дБи, у K801182021s — 20,5 дБи; у K801182020 луч по горизонтали 65°, у K801182021s — 33°; у K801182020 электрический наклон 2–8°, у K801182021s — 2–12°. По сравнению с KADAMM K801182021sv01 отличие другое: у K801182020 разъём 4.3-10, у K801182021sv01 — 7-16 DIN.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 22 дБ.

В вертикальной плоскости луч всего 5,1 ± 0,4°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–8° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–10°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 19,5 дБи; отношение вперёд/назад — более 28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1980 × 160 × 80 мм; масса 9,5 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 419 / 140 / 469 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

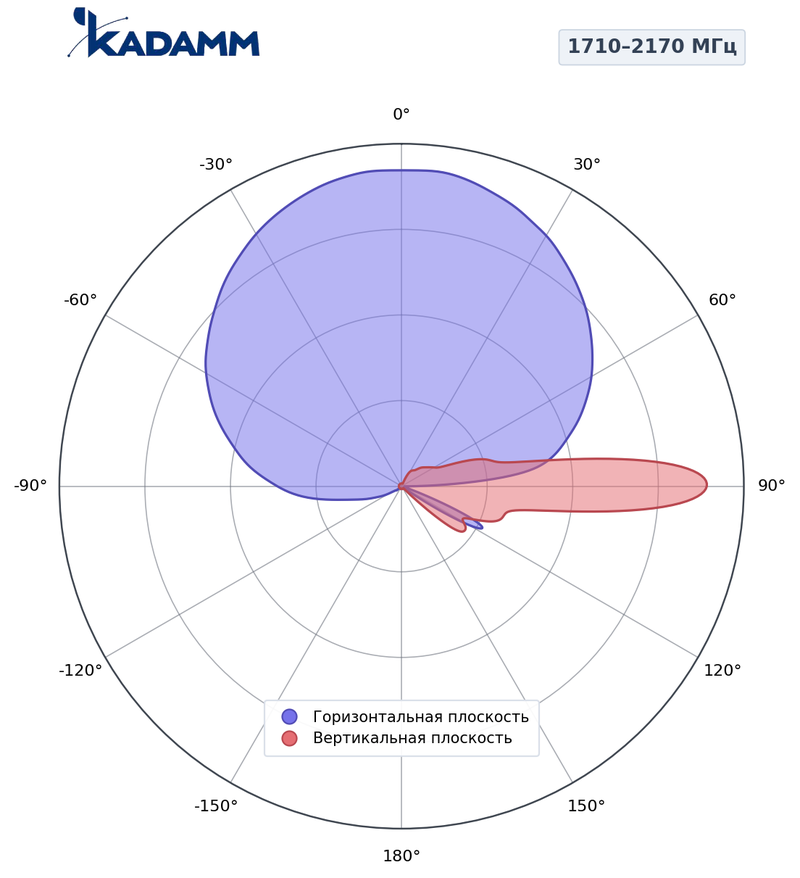

1710–2170 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64–68°, по вертикали 4,4–5,1°, усиление в максимуме 19,2–19,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

На уровне −3 дБ луч по горизонтали шириной 65°; по вертикали — 4,4–5,1°. Задний лепесток ниже главного минимум на 28 дБ.

• AISG 2.0 — протокол управления наклоном 2–8° у K801182020 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801182020.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801182020 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801182020 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801182020 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801182020 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,5 = 59,5 дБм, то есть около 891 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,5 − 98,2 = −38,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 4,4°) — около 237 м, верхняя — около 613 м.

Сети и службы в полосах K801182020:

Перед заказом KADAMM K801182020 сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801182020 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,1 кг.
• При установке K801182020 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801182020: электрический 2–8°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K801182020 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K801182020 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K801182020 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4,1 кг; упаковка 2470 × 215 × 155 мм.
