Направленная антенна для помещений: 617–960 / 1710–2700 / 3300–3800 МГц, усиление 7,5–9 дБи, луч 80–85°.
Что представляет собой антенна

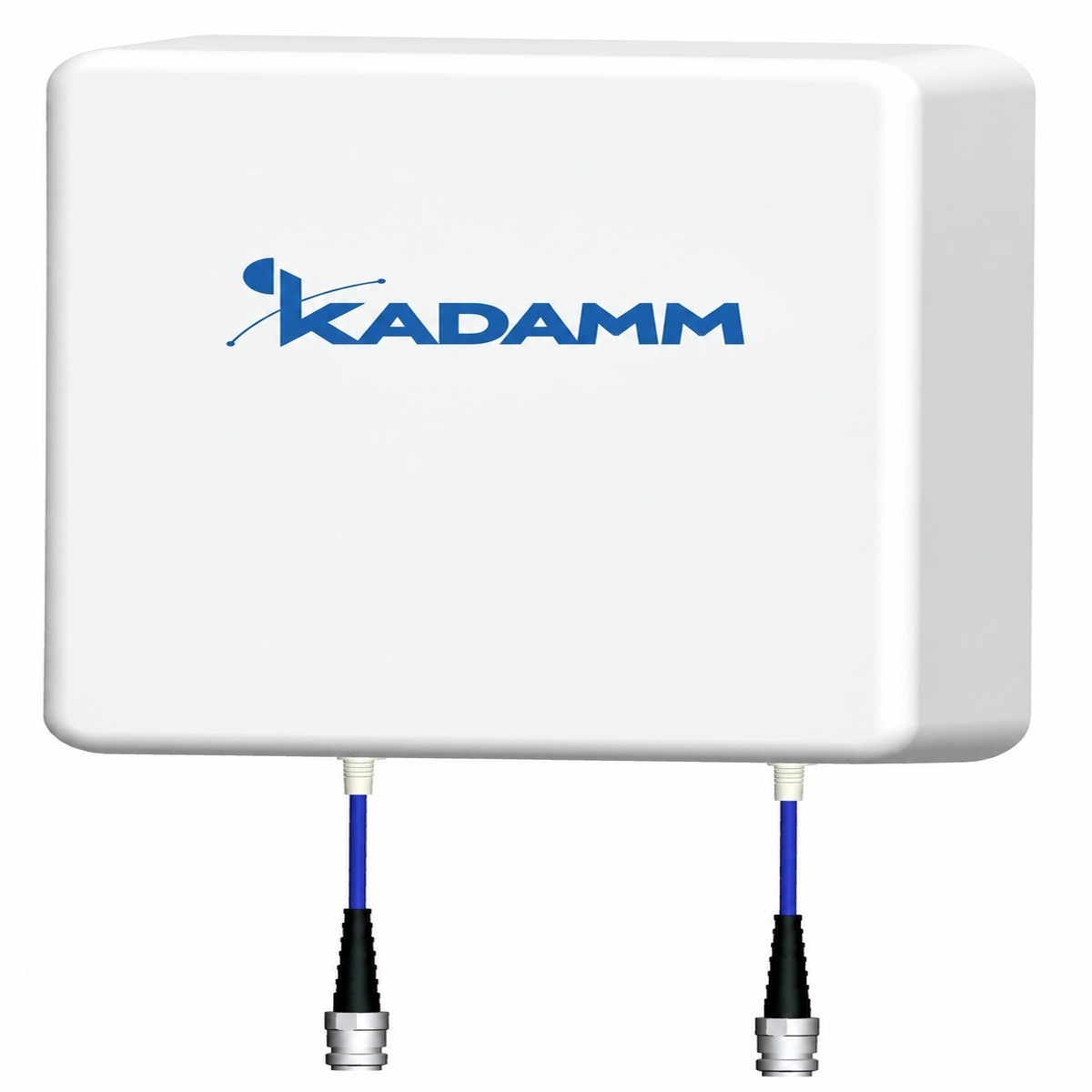

KADAMM I-ATP9-617/3800S — направленная антенна для помещений диапазона 617–960 / 1710–2700 / 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 80–85°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 306 × 250 × 86 мм; масса 1,1–1,5 кг; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — N / 4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATP8-690/3800M — 690–960, 1710–2700 и 3000–3800 МГц
- Луч по горизонтали 80–85°, у I-ATP8-690/3800M — 68°
- Разъём N / 4.3-10, у I-ATP8-690/3800M — 4.3-10
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATP7-690/3800M — 690–960, 1710–2700 и 3400–3800 МГц
- Усиление 7,5–9 дБи, у I-ATP7-690/3800M — 7 дБи (больше на 0,5 дБ)
- 1 порт, у I-ATP7-690/3800M — 2
У KADAMM I-ATP9-617/3800S больше усиление; KADAMM I-ATP7-690/3800M выбирают, если важен её набор полос.
- Полосы 617–960, 1710–2700 и 3300–3800 МГц, у I-ATP8-1710/3800M — 1710–2700 и 3300–3800 МГц
- Луч по горизонтали 80–85°, у I-ATP8-1710/3800M — 75°
- 1 порт, у I-ATP8-1710/3800M — 2
- Габариты 306 × 250 × 86 мм, у I-ATP8-1710/3800M — 165 × 149 × 50 мм
- Тяжелее на 0,82 кг (1,1–1,5 кг и 0,28 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

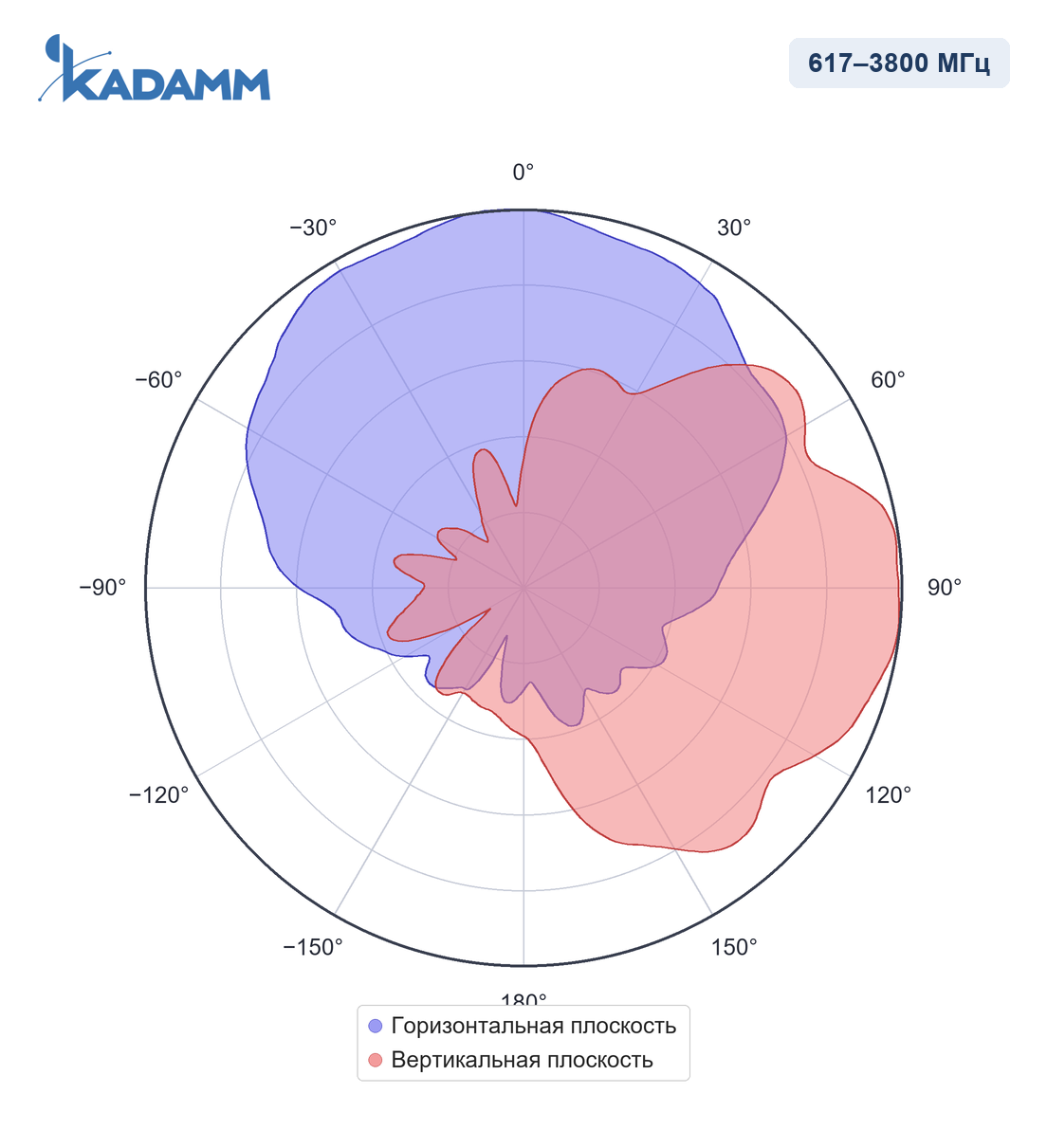

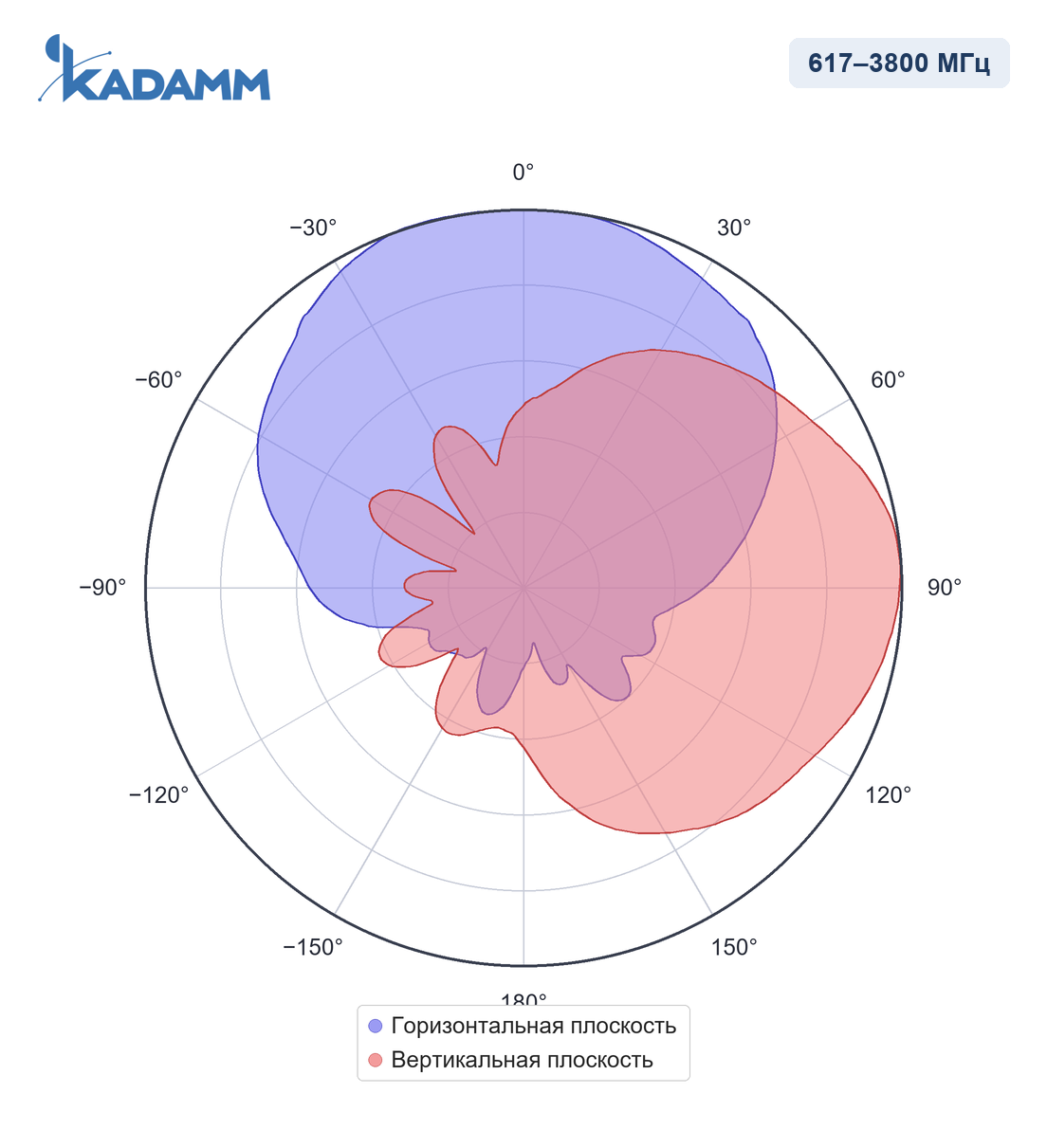

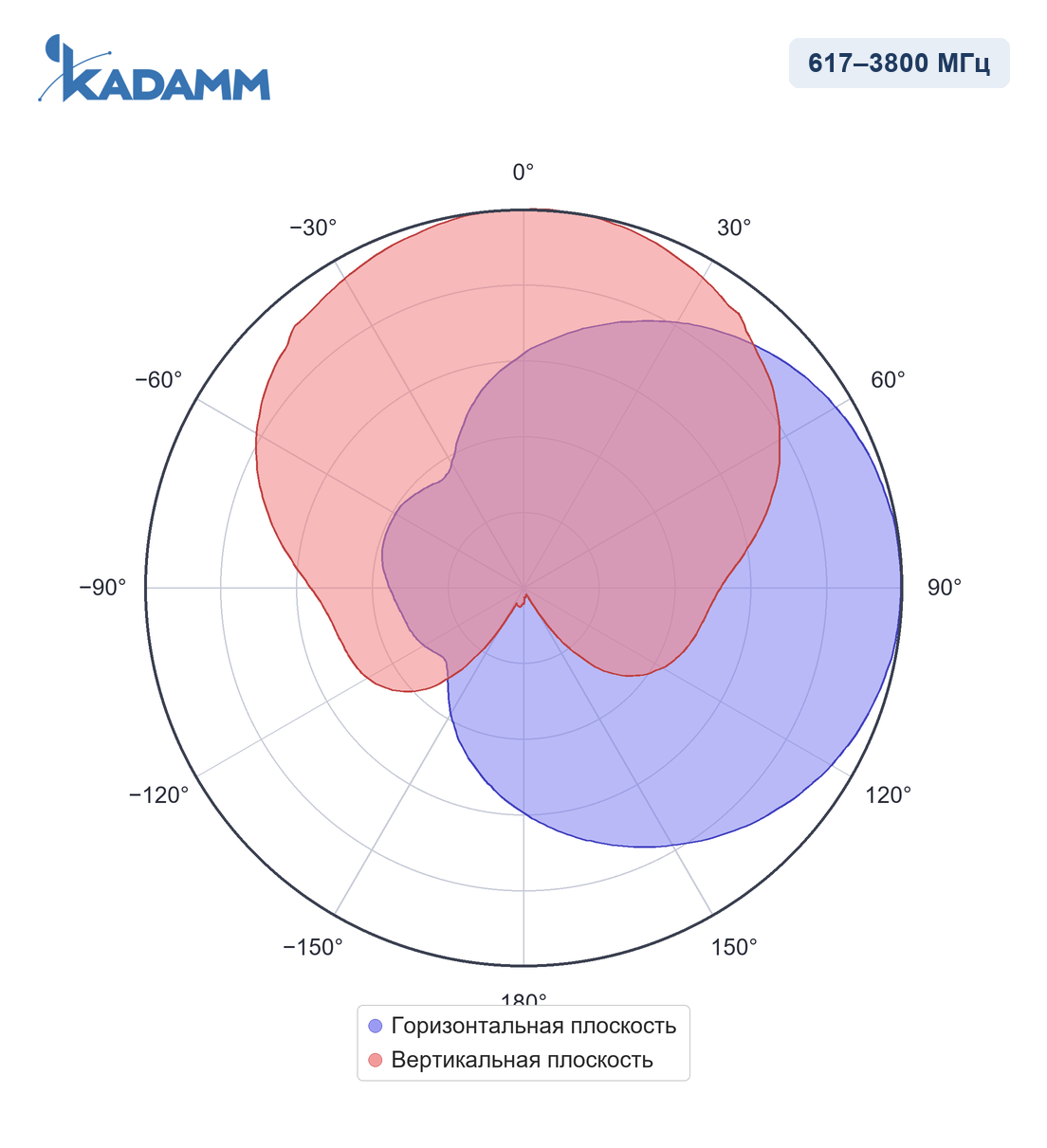

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 80–85°; по вертикали — по исполнению (см. таблицу «Исполнения»). Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP9-617/3800S с запасом по краям.
Значение I-ATP9-617/3800S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 80–85°; по ней видно, какой сектор закрывает I-ATP9-617/3800S.
Согласование I-ATP9-617/3800S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP9-617/3800S.
Как читать характеристики
Электрические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 20 | ||
| Поляризация | ±45° | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 370 × 260 × 100 мм |
| Масса антенны | 1,1–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Масса, кг |
|---|---|---|---|---|---|
| KADAMM I-ATP9-617/3800S | 8±1 / 9±1 / 8±1 | 80±15° | 70° / 55° / 30° | 2×розетка N или 4.3-10 | 1,1 |
| KADAMM I-ATP9-617/3800S-2 | 7,5±1 / 8±1 / 9±1 / 8±1 | 85±15° | 75° / 70° / 55° / 30° | 2×розетка 4.3-10 или N | 1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP9-617/3800S — по исполнению (см. таблицу «Исполнения»).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP9-617/3800S покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP9-617/3800S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP9-617/3800S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7,5 = 20,5 дБм, то есть около 112 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 0,02 = 56,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20,5 − 56,4 = −35,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP9-617/3800S:
Перед заказом KADAMM I-ATP9-617/3800S сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1710–2700 и 3300–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — N / 4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP9-617/3800S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 80–85° задаёт ширину полосы покрытия.
- Разъёмы — по исполнению (см. таблицу «Исполнения»), выведены снизу.
- Внутри здания герметизация разъёмов I-ATP9-617/3800S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP9-617/3800S
- Монтажный комплект
Упаковка 370 × 260 × 100 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP9-617/3800S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP9-617/3800S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP9-617/3800S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
