Направленная антенна для помещений: 690–960 / 1710–2700 / 3000–3800 МГц, усиление 5 ± 0,5 / 6 ± 0,5 / 7 ± 1 / 7,5 ± 1 / 6 ± 1 дБи, луч 80° / 80° / 65° / 60° / 55°.
Что представляет собой антенна

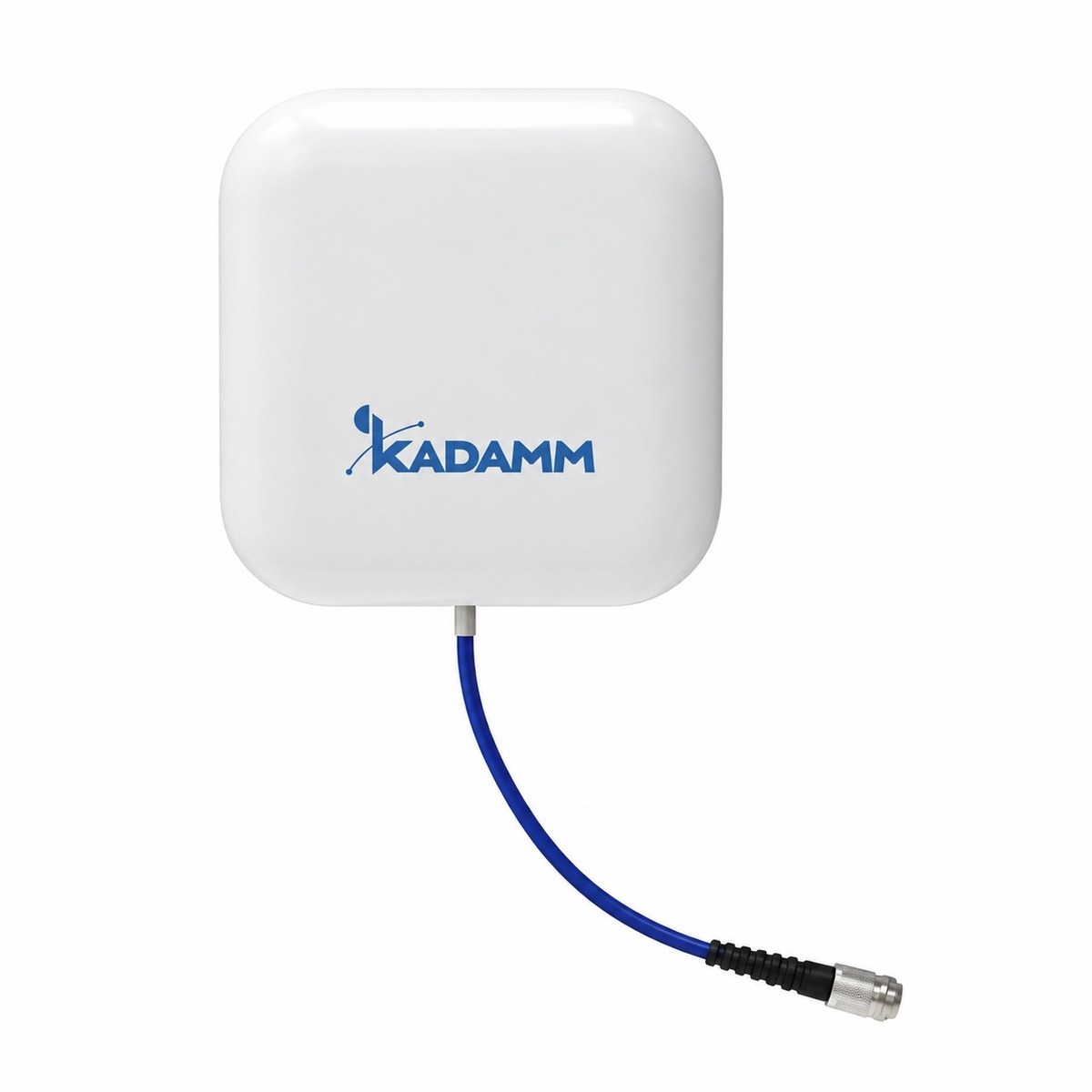

KADAMM I-ATP8-690/3800M — направленная антенна для помещений диапазона 690–960 / 1710–2700 / 3000–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 80° / 80° / 65° / 60° / 55°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 690–960, 1710–2700 и 3000–3800 МГц, у I-ATP9-617/3800S — 617–960, 1710–2700 и 3300–3800 МГц
- Луч по горизонтали 68°, у I-ATP9-617/3800S — 80–85°
- Разъём 4.3-10, у I-ATP9-617/3800S — N / 4.3-10
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 690–960, 1710–2700 и 3000–3800 МГц, у I-ATP8-698/3800A — 698–3800 МГц
- Усиление 7,5 дБи, у I-ATP8-698/3800A — 8 дБи (меньше на 0,5 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 690–960, 1710–2700 и 3000–3800 МГц, у I-ATP8-698/2690M — 698–960 и 1710–2690 МГц
- Усиление 7,5 дБи, у I-ATP8-698/2690M — 7–8 дБи (больше на 0,5 дБ)
- Разъём 4.3-10, у I-ATP8-698/2690M — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP8-690/3800M с запасом по краям.
Значение I-ATP8-690/3800M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 68°; по ней видно, какой сектор закрывает I-ATP8-690/3800M.
Согласование I-ATP8-690/3800M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP8-690/3800M.
Как читать характеристики
Электрические характеристики
| Параметр | 690–806 МГц | 806–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3000–3800 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 690–960 / 1710–2700 / 3000–3800 МГц | ||||
| Коэффициент усиления, дБи | 5 ± 0,5 | 6 ± 0,5 | 7 ± 1 | 7,5 ± 1 | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | 80° | 65° | 60° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 73° | 70° | 60° | 60° | 30° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤2 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка 4.3-10 (IEC 61169-54) |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP8-690/3800M — 1 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-690/3800M покрывают 12 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-690/3800M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-690/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7,5 = 20,5 дБм, то есть около 112 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20,5 − 56,8 = −36,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP8-690/3800M:
Перед заказом KADAMM I-ATP8-690/3800M сверьте с проектом:
- Частоты оборудования — внутри 690–960, 1710–2700 и 3000–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP8-690/3800M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 68° задаёт ширину полосы покрытия.
- Разъёмы — 1 × розетка 4.3-10 (IEC 61169-54).
- Разъёмы I-ATP8-690/3800M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP8-690/3800M
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP8-690/3800M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP8-690/3800M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP8-690/3800M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP8-690/3800M | KADAMM I-ATP9-617/3800S | KADAMM I-ATP8-698/3800A | KADAMM I-ATP8-698/2690M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 690–960, 1710–2700 и 3000–3800 МГц | 617–960, 1710–2700 и 3300–3800 МГц | 698–3800 МГц | 698–960 и 1710–2690 МГц |
| Усиление | 7,5 дБи | 7,5–9 дБи | 8 дБи | 7–8 дБи |
| Луч по горизонтали | 68° | 80–85° | 68° | — |
| Поляризация | Вертикальная | ±45° | Вертикальная | ±45° |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | 306 × 250 × 86 мм | 165 × 146 × 48 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | — | 1,1–1,5 кг | 0,40 кг | 1,5–1,5 кг |
