Направленная антенна для помещений: 690–960 / 1710–2700 / 3400–3800 МГц, усиление 5,5 ± 1 / 7 ± 0,5 / 7 ± 0,5 / 6 ± 1,0 дБи.
Что представляет собой антенна

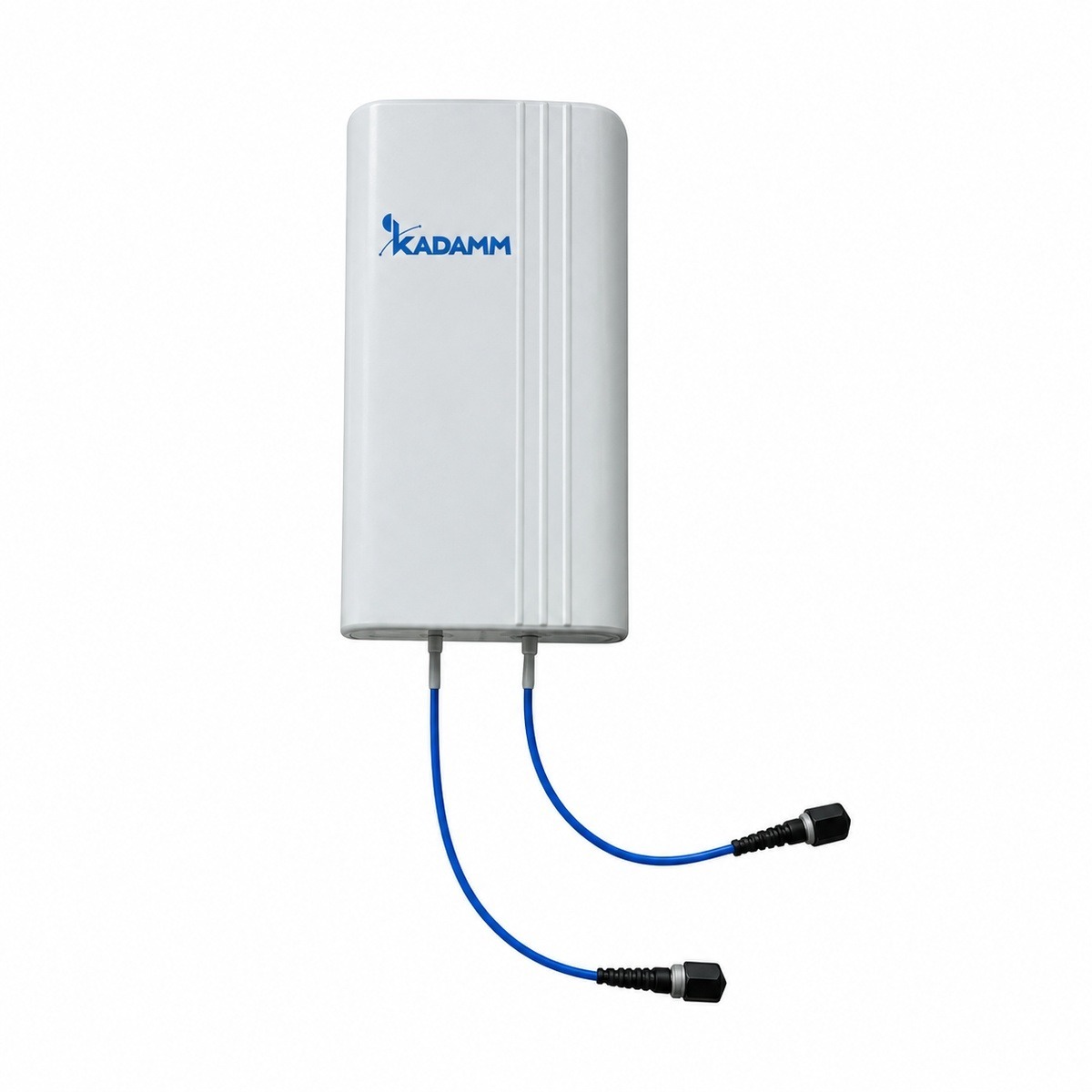

KADAMM I-ATP7-690/3800M — направленная антенна для помещений диапазона 690–960 / 1710–2700 / 3400–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: радом — пвх; рабочая температура −40…+60 °C.
Разъём — 2×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 690–960, 1710–2700 и 3400–3800 МГц, у I-ATP7-790/2700M90 — 790–960 и 1710–2700 МГц
- Разъём 4.3-10, у I-ATP7-790/2700M90 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 690–960, 1710–2700 и 3400–3800 МГц, у I-ATP9-617/3800S — 617–960, 1710–2700 и 3300–3800 МГц
- Усиление 7 дБи, у I-ATP9-617/3800S — 7,5–9 дБи (меньше на 0,5 дБ)
- 2 порта, у I-ATP9-617/3800S — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 690–960, 1710–2700 и 3400–3800 МГц, у I-ATP7-698/2700S — 698–960 и 1710–2700 МГц
- Усиление 7 дБи, у I-ATP7-698/2700S — 6,5 дБи (больше на 0,5 дБ)
- 2 порта, у I-ATP7-698/2700S — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Отдельные входы I-ATP7-690/3800M.
Значение I-ATP7-690/3800M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP7-690/3800M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP7-690/3800M.
Как читать характеристики
Электрические характеристики
| Параметр | 690–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3400–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 690–960 / 1710–2700 / 3400–3800 МГц | |||
| Коэффициент усиления, дБи | 5,5 ± 1 | 7 ± 0,5 | 7 ± 0,5 | 6 ± 1,0 |
| Поляризация | Две линейные (V+H) | |||
| КСВН | ≤2 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP7-690/3800M — 2 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-690/3800M покрывают 12 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-690/3800M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-690/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 56,8 = −36,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP7-690/3800M:
Перед заказом KADAMM I-ATP7-690/3800M сверьте с проектом:
- Частоты оборудования — внутри 690–960, 1710–2700 и 3400–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 2×4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP7-690/3800M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть.
- Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
- В помещении разъёмы I-ATP7-690/3800M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP7-690/3800M
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP7-690/3800M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP7-690/3800M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP7-690/3800M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
