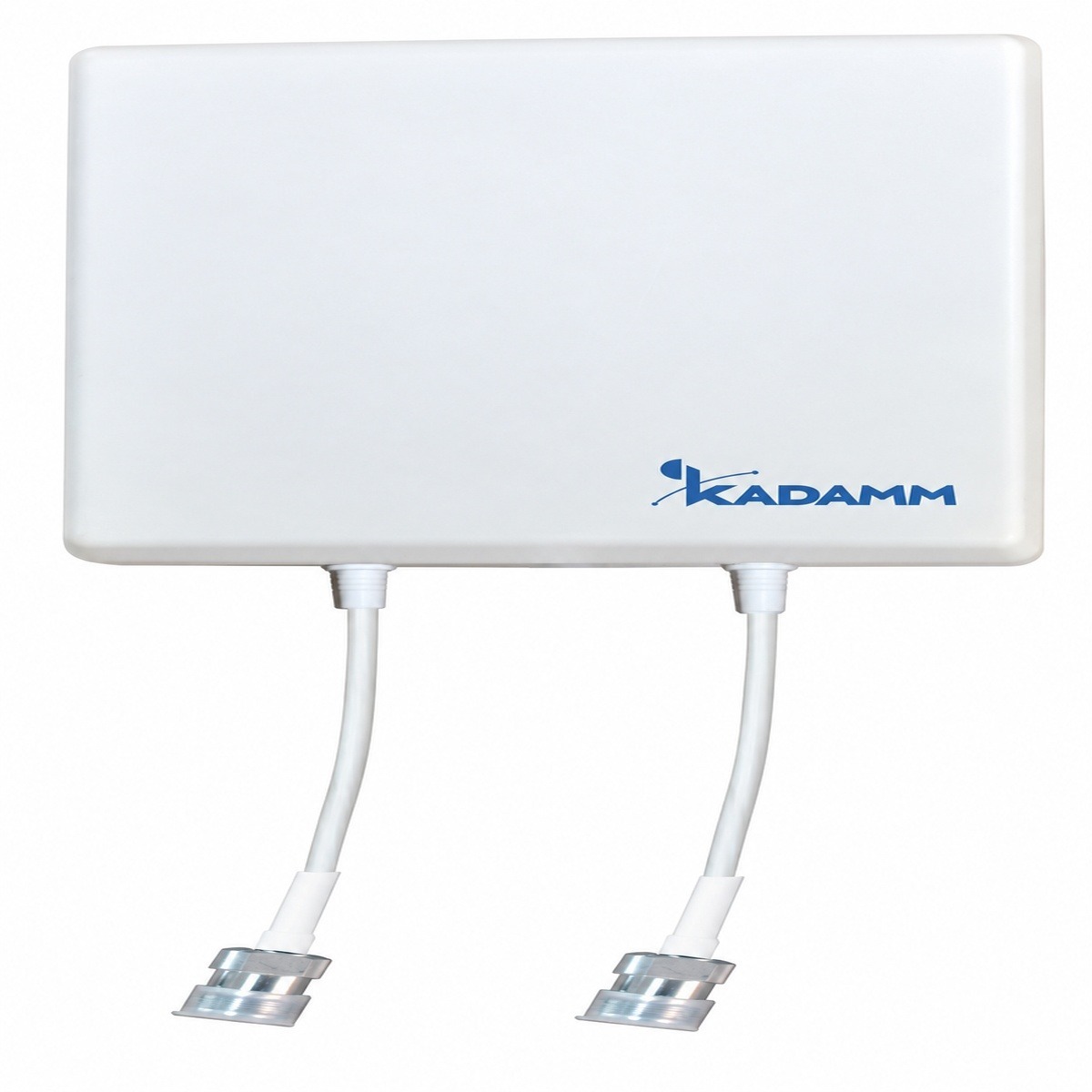

KADAMM I-ATP8-1710/3800M — внутренняя панельная антенна 4G/5G MIMO 1710–3800 МГц, 8 дБи

KADAMM I-ATP8-1710/3800M — направленная антенна для помещений диапазона 1710–2700 / 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 75 ± 15°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 165 × 149 × 50 мм; масса 0,28 кг; крепление: Ø1710–2700 мм; радом — ударопрочный полистирол; рабочая температура −40…+60 °C.

Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

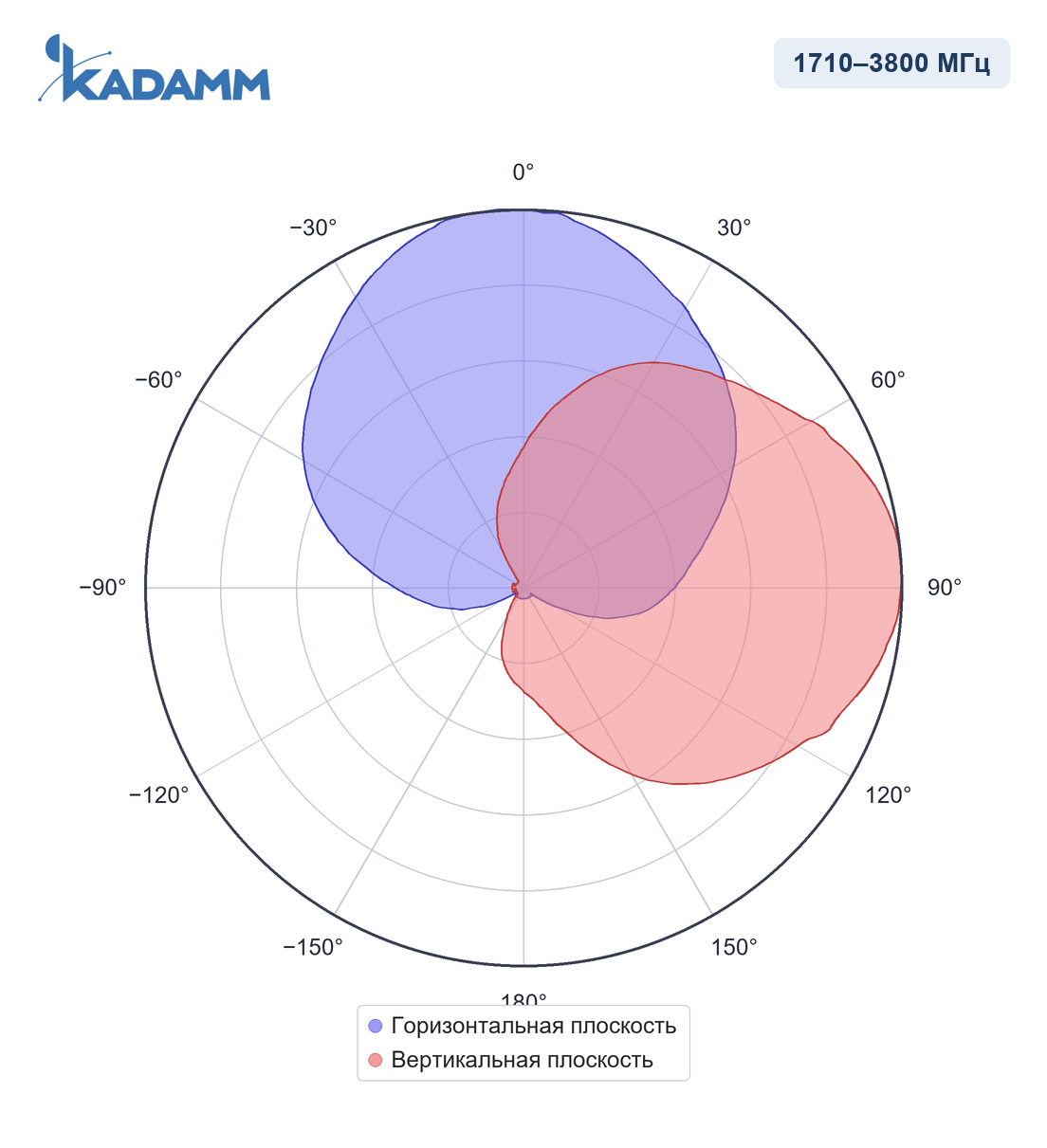

1710–3800 МГцГлавный лепесток по горизонтали 75 ± 15°, по вертикали 70–75°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

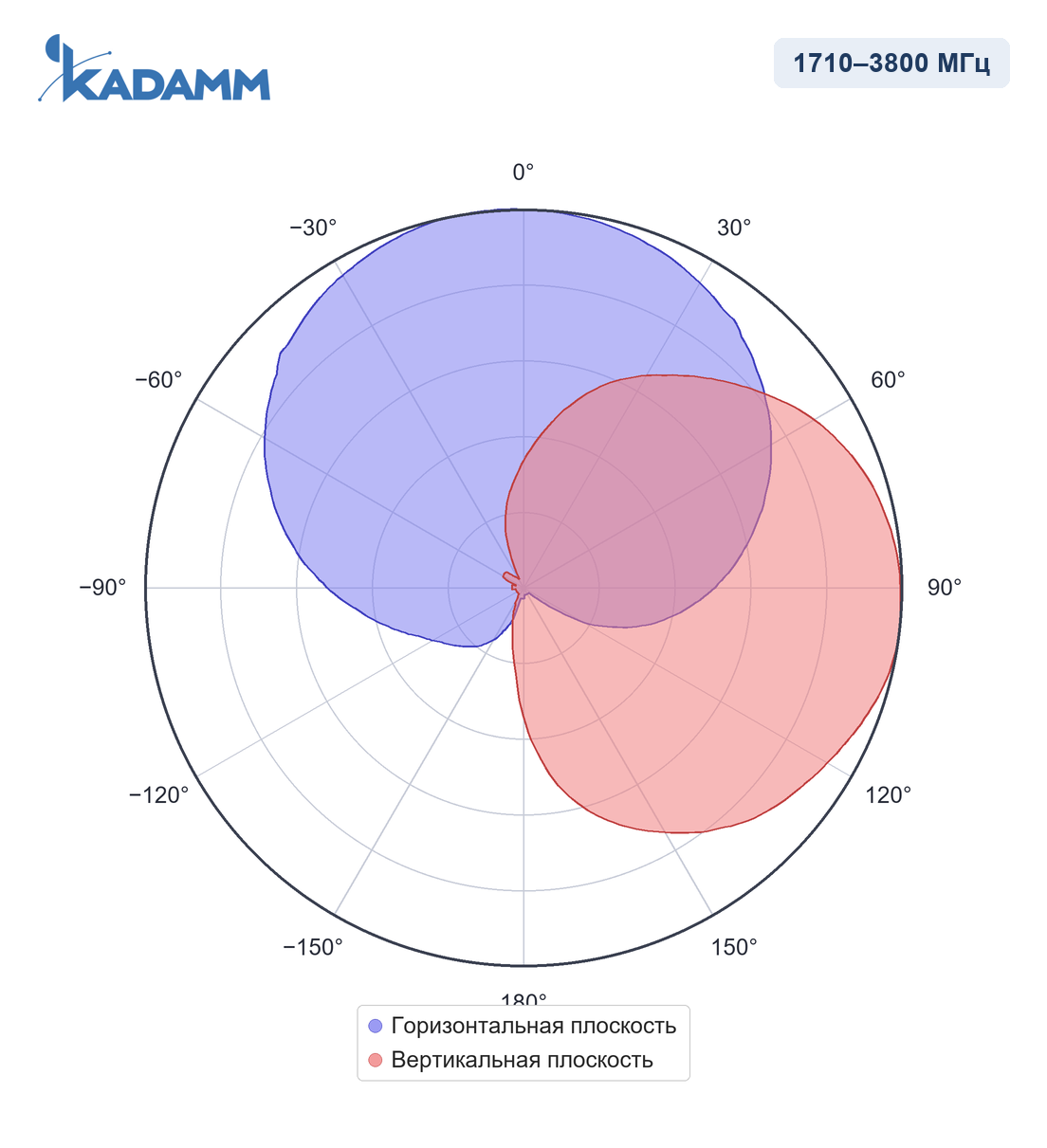

1710–3800 МГцГлавный лепесток по горизонтали 75 ± 15°, по вертикали 70–75°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 75°; по вертикали — 70–75°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP8-1710/3800M — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-1710/3800M покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-1710/3800M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-1710/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 8 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 8 = 21 дБм, то есть около 126 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2205 МГц (середина полосы 1710–2700 МГц): L = 32,45 + 20·lg 2205 + 20·lg 0,02 = 65,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 21 − 65,3 = −44,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP8-1710/3800M:

Перед заказом KADAMM I-ATP8-1710/3800M сверьте с проектом:

• Частоты оборудования — внутри 1710–2700 и 3300–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø1710–2700 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATP8-1710/3800M — на трубу Ø1710–2700 мм.
• I-ATP8-1710/3800M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 75° задаёт ширину полосы покрытия.
• Разъёмы — 2 × розетка N (IEC 61169-16), выведены снизу.
• В помещении разъёмы I-ATP8-1710/3800M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.

Упаковка 224 × 163 × 68 мм.
