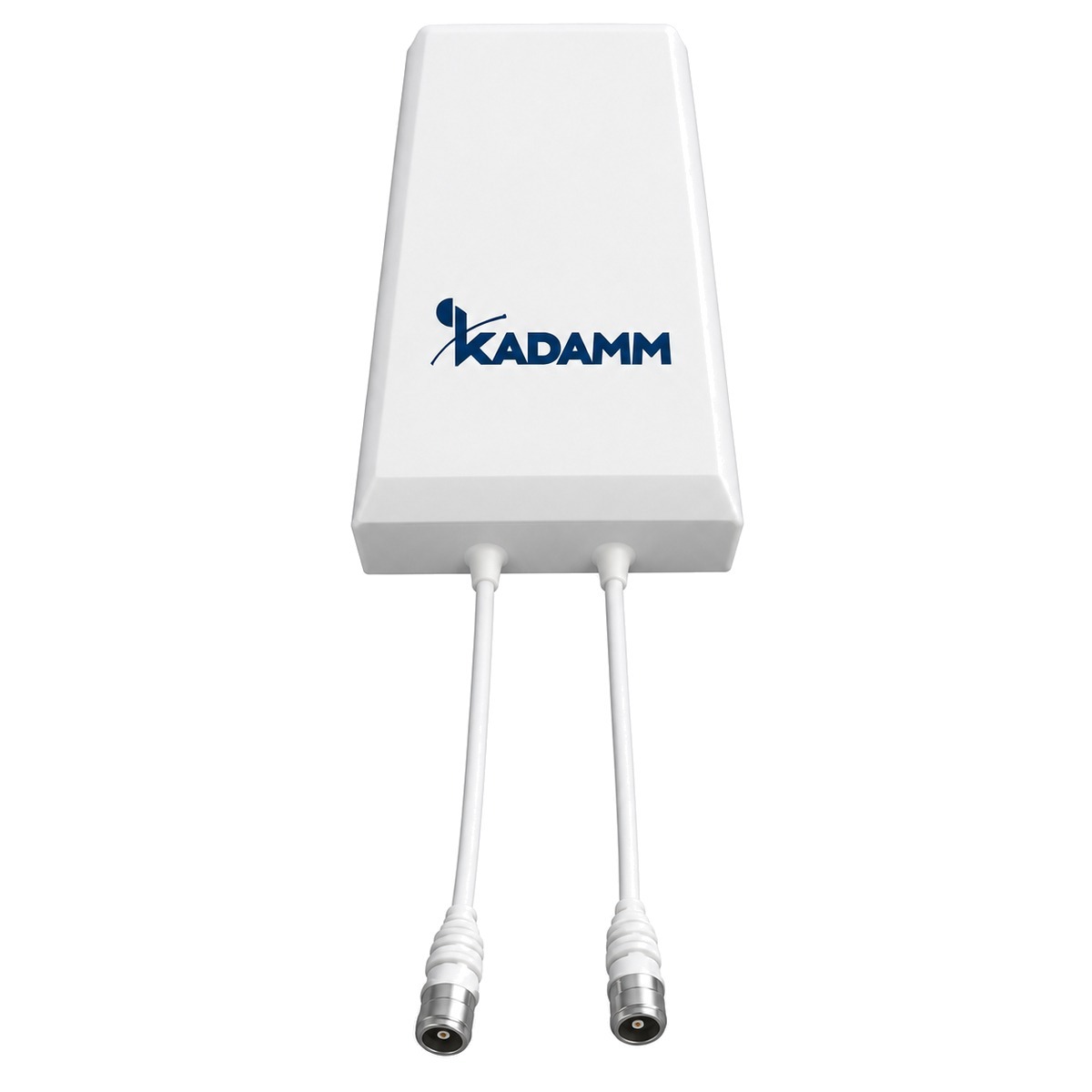

KADAMM I-ATP7-790/2700M90 — двухдиапазонная внутренняя направленная антенна 790–960 / 1710–2700 МГц, 7 дБи, 2 порта

KADAMM I-ATP7-790/2700M90 — направленная антенна для помещений диапазона 790–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 90°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 265 × 170 × 60 мм; масса 0,5 кг; крепление: на стену; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у I-ATP7-790/2700M90 — 2 системы излучателей, 2 порта.

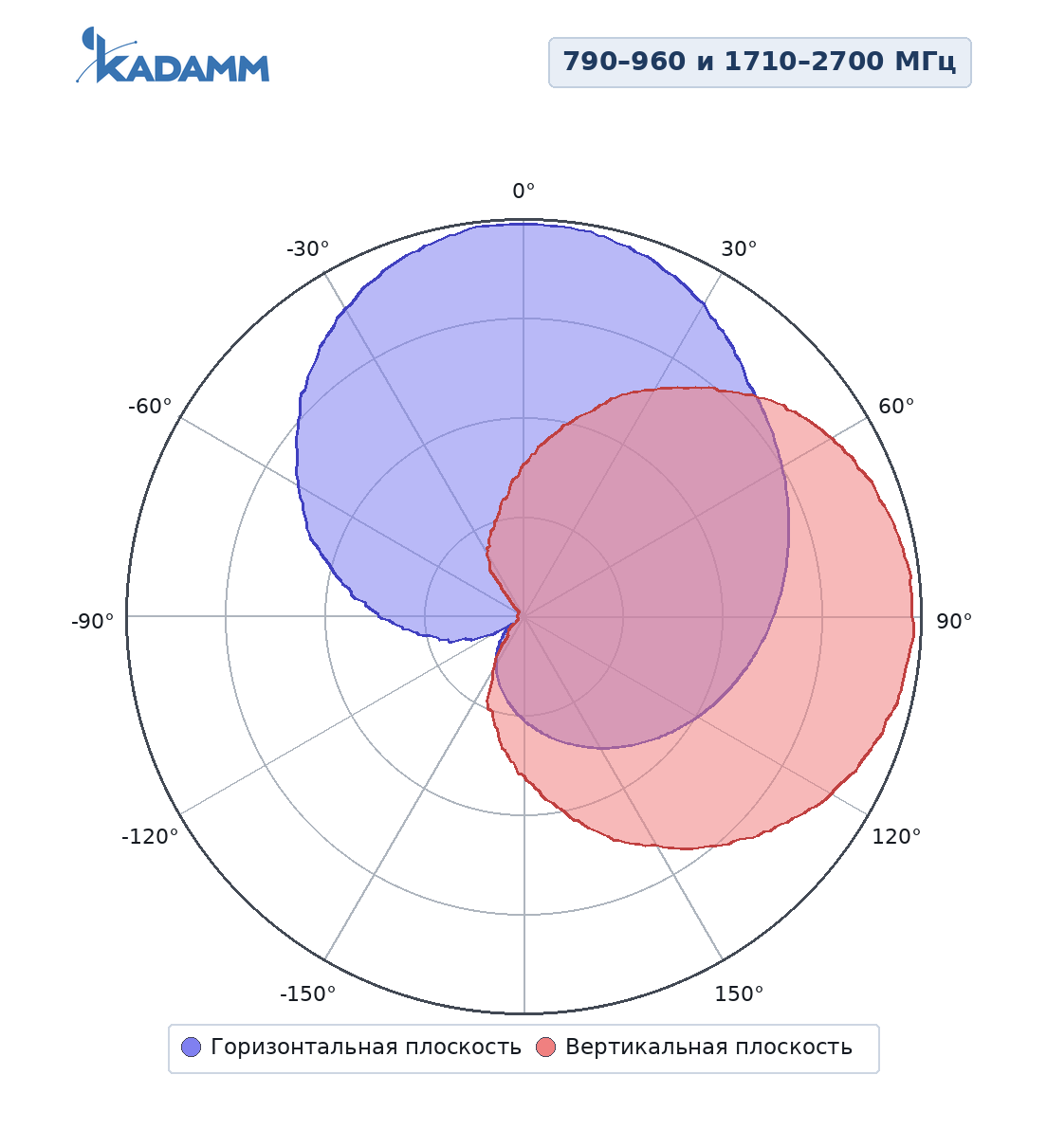

790–960 и 1710–2700 МГц (в документе один рисунок для обеих полос)Главный лепесток по горизонтали 90°, по вертикали 60°, усиление в максимуме 7 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90° во всех диапазонах; по вертикали — 60°.

Система 790–960 МГц

Система 1710–2700 МГц

Общие параметры

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP7-790/2700M90 — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-790/2700M90 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-790/2700M90 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-790/2700M90 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 0,02 = 57,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 20 − 57,3 = −37,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP7-790/2700M90:

Перед заказом KADAMM I-ATP7-790/2700M90 сверьте с проектом:

• Частоты оборудования — внутри 790–960 и 1710–2700 МГц
• Разъёмы — 2×N
• Опора и крепление — на стену
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATP7-790/2700M90 — на стену; монтажный комплект весит 0,1 кг.
• I-ATP7-790/2700M90 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 90° задаёт ширину полосы покрытия.
• Разъёмы — 2 × розетка N (IEC 61169-16), выведены снизу.
• Разъёмы I-ATP7-790/2700M90 в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.

Масса монтажного комплекта — 0,1 кг; упаковка 295 × 175 × 80 мм.
