Направленная антенна для помещений: 698–960 / 1710–2700 МГц, усиление ≥5 / ≥5,5 / ≥6,5 дБи, луч 90°.
Что представляет собой антенна

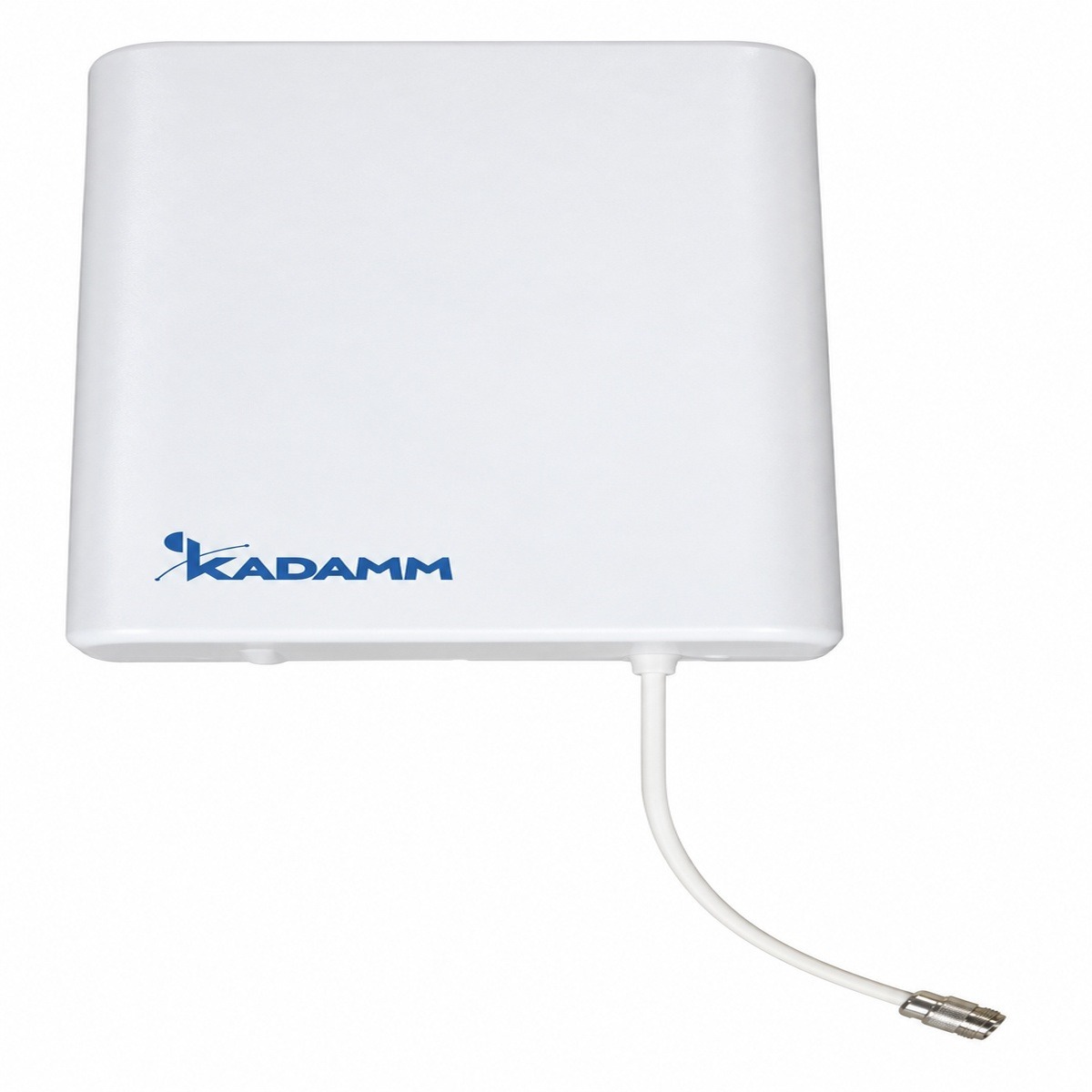

KADAMM I-ATP7-698/2700S — направленная антенна для помещений диапазона 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 90°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8 (698–800 МГц), ≤1,5 (800–960 МГц), ≤1,5 (1710–2700 МГц); допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 284 × 180 × 67 мм; масса 0,8 кг; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 6,5 дБи, у I-ATP10-698/2700S-2 — 7–9,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 90°, у I-ATP10-698/2700S-2 — 75–85°
- Разъём 4.3-10, у I-ATP10-698/2700S-2 — N
- Габариты 284 × 180 × 67 мм, у I-ATP10-698/2700S-2 — по исполнению (см. таблицу «Исполнения»)
- Легче на 0,12 кг (0,8 кг и 0,92–1 кг)
Между I-ATP7-698/2700S и I-ATP10-698/2700S-2 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 698–960 и 1710–2700 МГц, у I-ATP8-698/2690M — 698–960 и 1710–2690 МГц
- Усиление 6,5 дБи, у I-ATP8-698/2690M — 7–8 дБи (меньше на 0,5 дБ)
- Разъём 4.3-10, у I-ATP8-698/2690M — N
- Габариты 284 × 180 × 67 мм, у I-ATP8-698/2690M — по исполнению (см. таблицу «Исполнения»)
- Легче на 0,7 кг (0,8 кг и 1,5–1,5 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–960 и 1710–2700 МГц, у I-ATP7-698/2700A — 698–2700 МГц
- Усиление 6,5 дБи, у I-ATP7-698/2700A — 7,5 дБи (меньше на 1 дБ)
- Луч по горизонтали 90°, у I-ATP7-698/2700A — 71°
- Габариты 284 × 180 × 67 мм, у I-ATP7-698/2700A — 180 × 170 × 60 мм
- Тяжелее на 0,4 кг (0,8 кг и 0,40 кг)
KADAMM I-ATP7-698/2700A даёт больше усиления; у KADAMM I-ATP7-698/2700S в пользу выбора — свой набор полос.
Конструкция и материалы

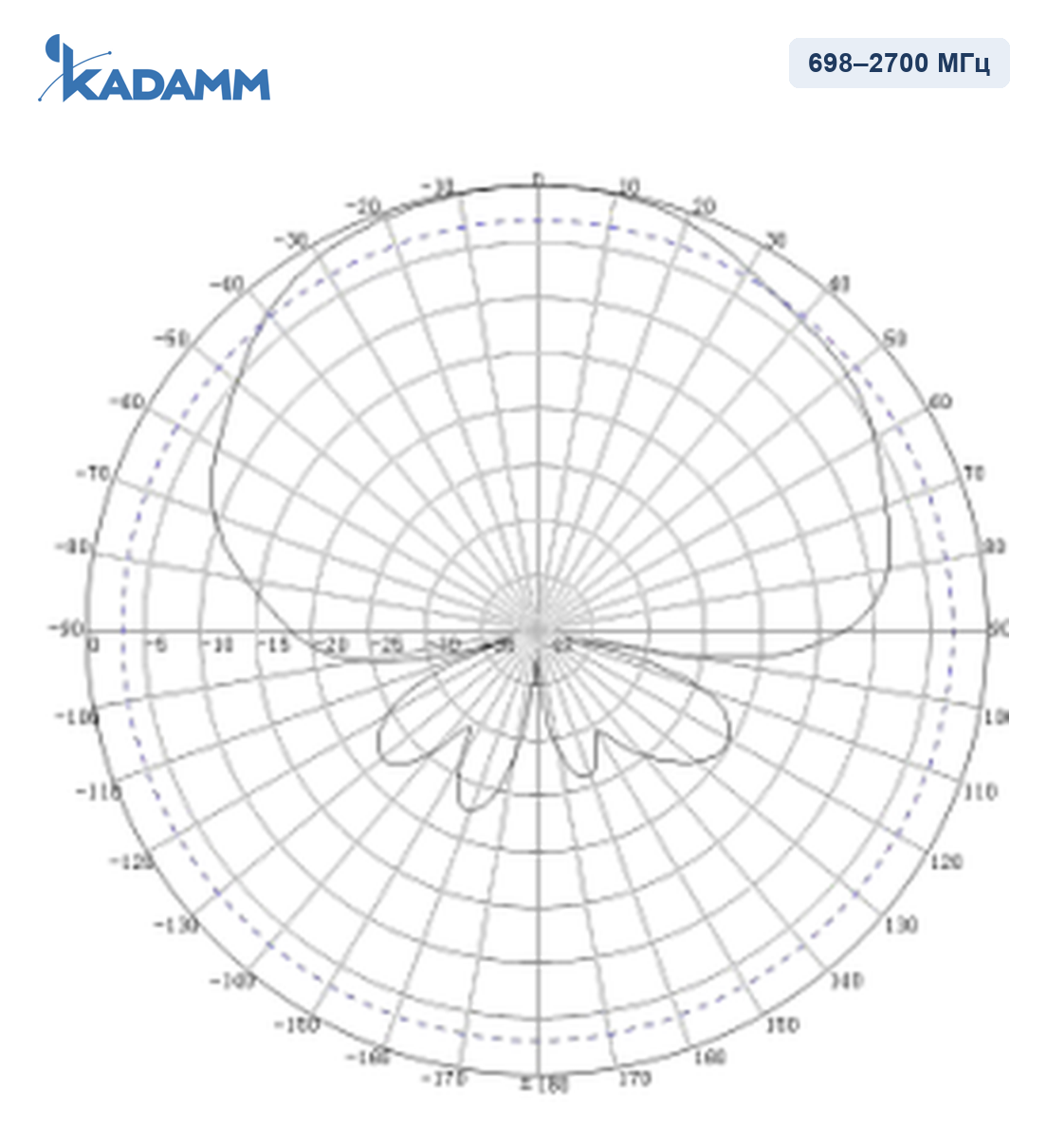

Диаграммы направленности

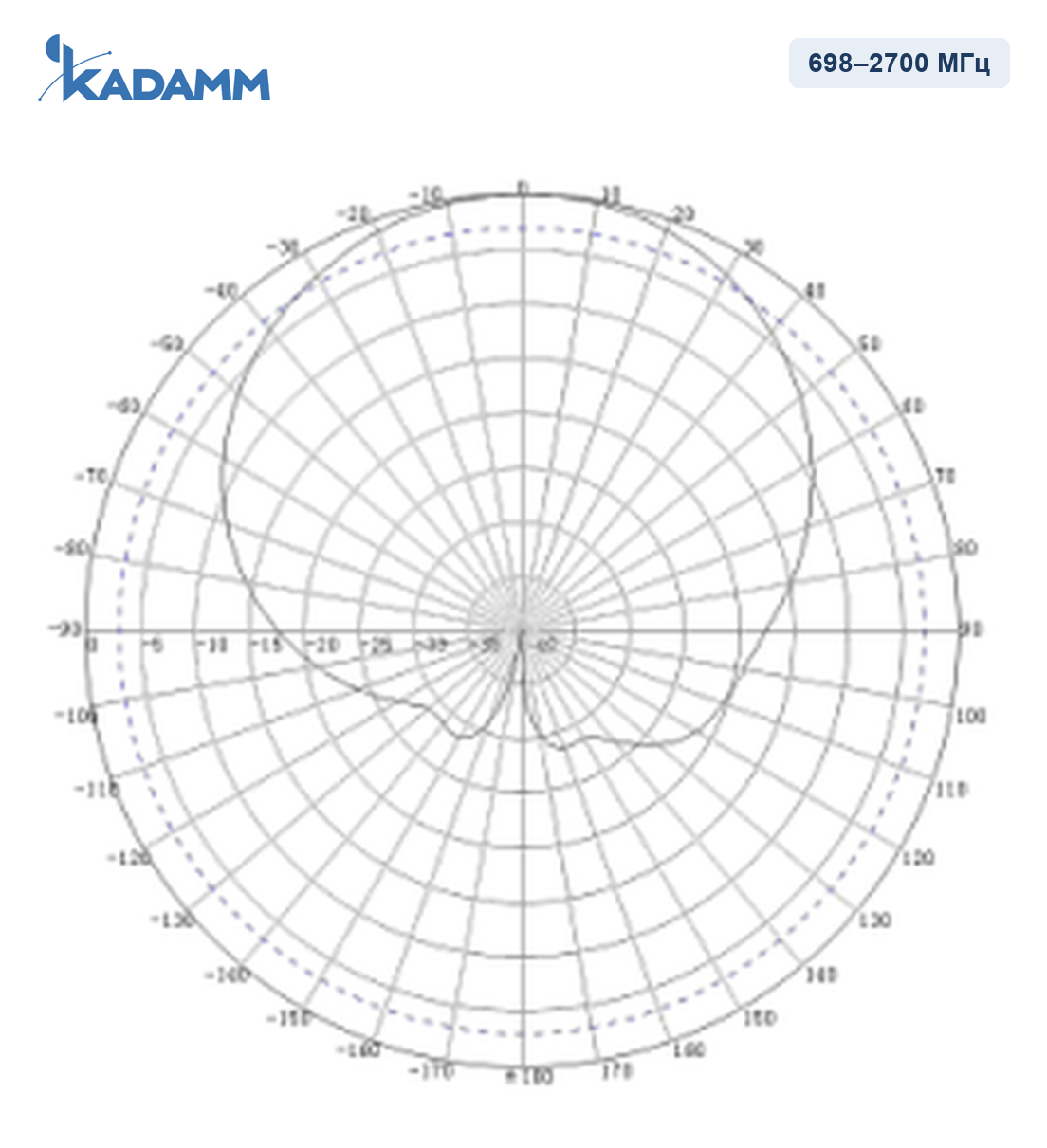

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°. Задний лепесток ослаблен не менее чем на 8 дБ относительно главного.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP7-698/2700S с запасом по краям.
Значение I-ATP7-698/2700S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 90°; по ней видно, какой сектор закрывает I-ATP7-698/2700S.
Согласование I-ATP7-698/2700S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP7-698/2700S.
Как читать характеристики
Электрические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | ≥5 | ≥5,5 | ≥6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥8 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 (698–800 МГц), ≤1,5 (800–960 МГц), ≤1,5 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 284 × 180 × 67 мм |
| Масса антенны | 0,8 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP7-698/2700S — розетка N или 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-698/2700S покрывают 8 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-698/2700S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-698/2700S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 6,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 6,5 = 19,5 дБм, то есть около 89 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 19,5 − 56,8 = −37,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP7-698/2700S:
Перед заказом KADAMM I-ATP7-698/2700S сверьте с проектом:
- Частоты оборудования — внутри 698–960 и 1710–2700 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP7-698/2700S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 90° задаёт ширину полосы покрытия.
- Разъёмы — розетка N или 4.3-10 (IEC 61169-54).
- Разъёмы I-ATP7-698/2700S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP7-698/2700S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP7-698/2700S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP7-698/2700S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP7-698/2700S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

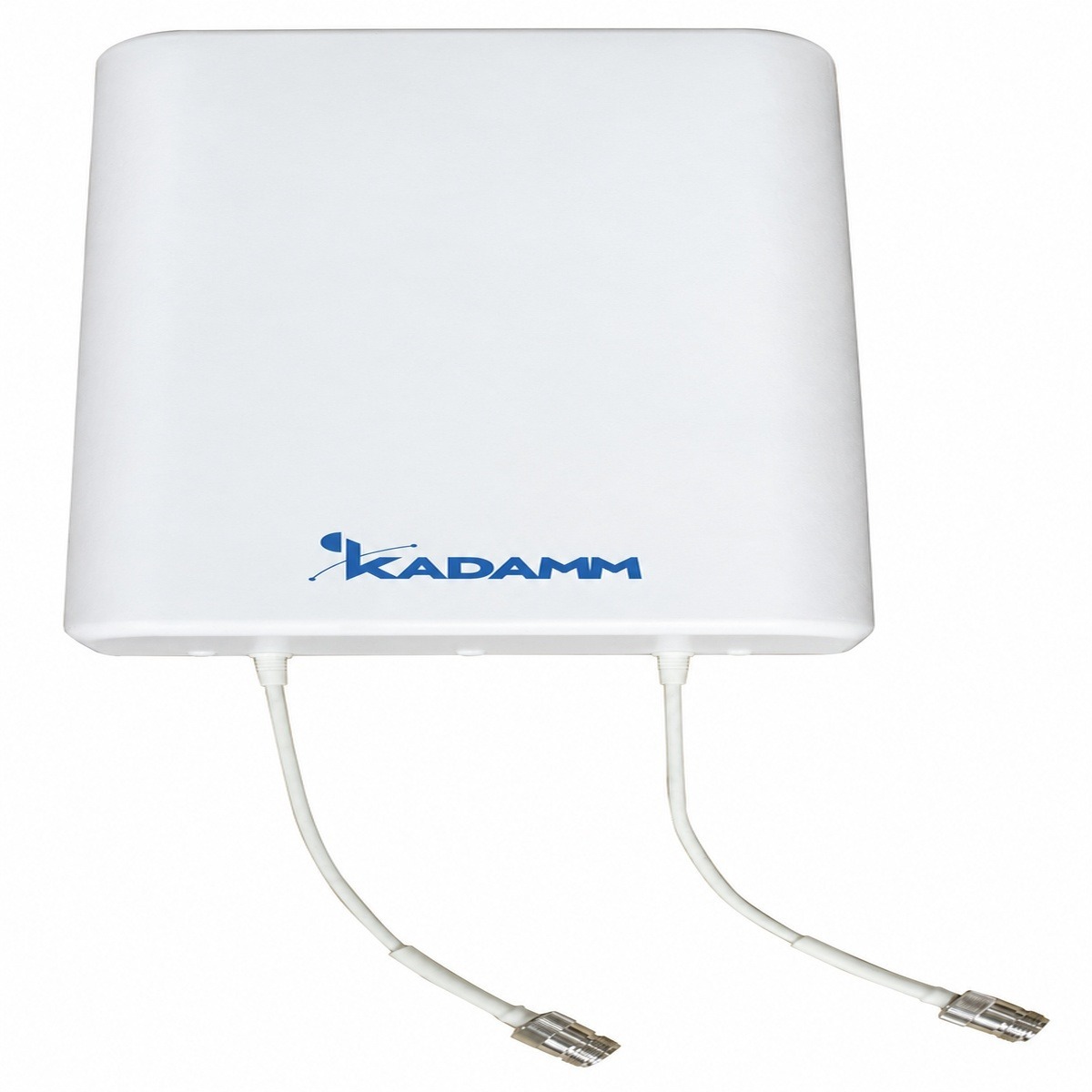

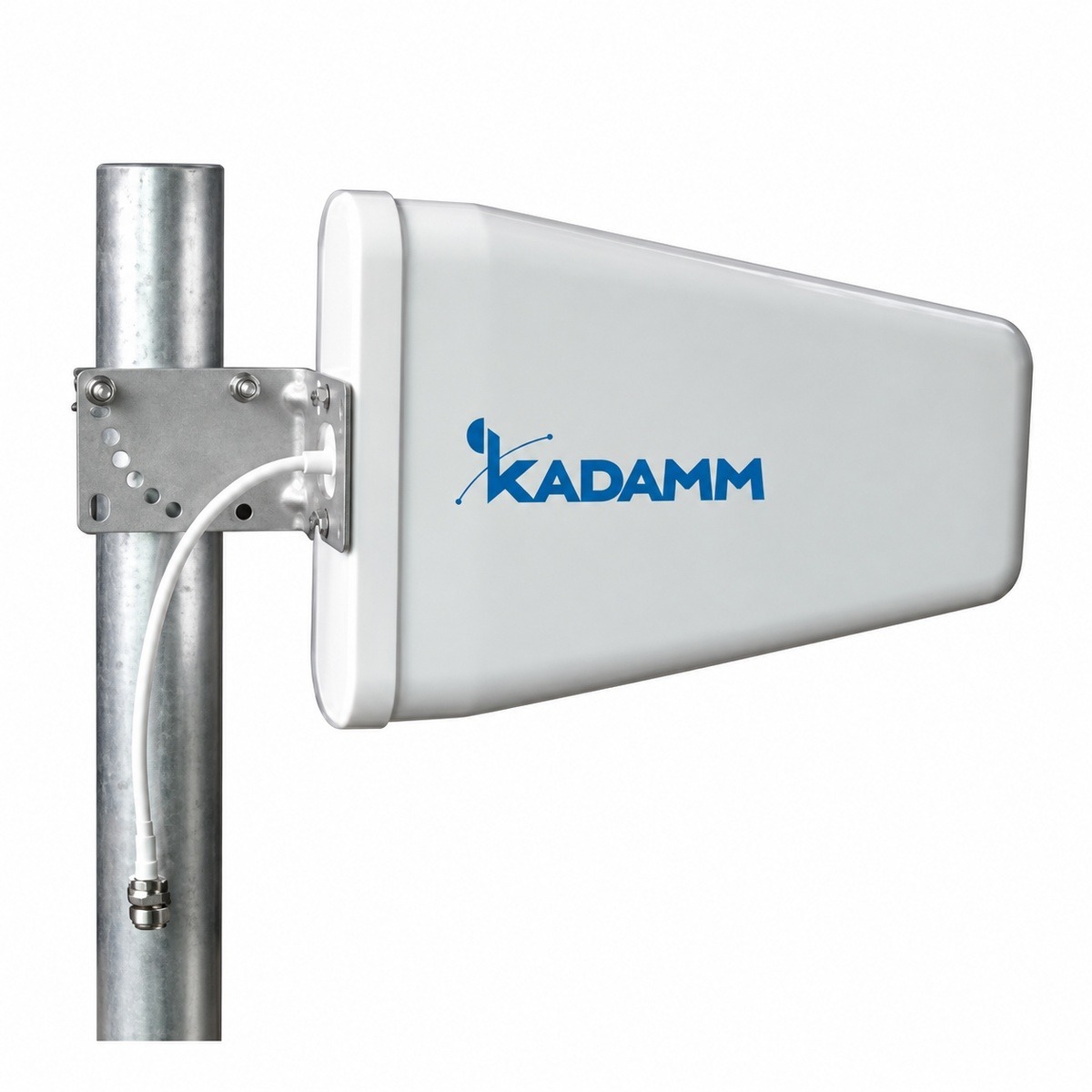

| Параметр | KADAMM I-ATP7-698/2700S | KADAMM I-ATP10-698/2700S-2 | KADAMM I-ATP8-698/2690M | KADAMM I-ATP7-698/2700A |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц | 698–960 и 1710–2690 МГц | 698–2700 МГц |
| Усиление | 6,5 дБи | 7–9,5 дБи | 7–8 дБи | 7,5 дБи |
| Луч по горизонтали | 90° | 75–85° | — | 71° |
| Поляризация | Вертикальная | Вертикальная | ±45° | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 284 × 180 × 67 мм | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 180 × 170 × 60 мм |
| Масса | 0,8 кг | 0,92–1 кг | 1,5–1,5 кг | 0,40 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
