Внутренняя панельная антенна: 350–806 / 806–960 МГц, усиление 4 ± 1 дБи, луч 100 °± 20 °.
Что представляет собой антенна

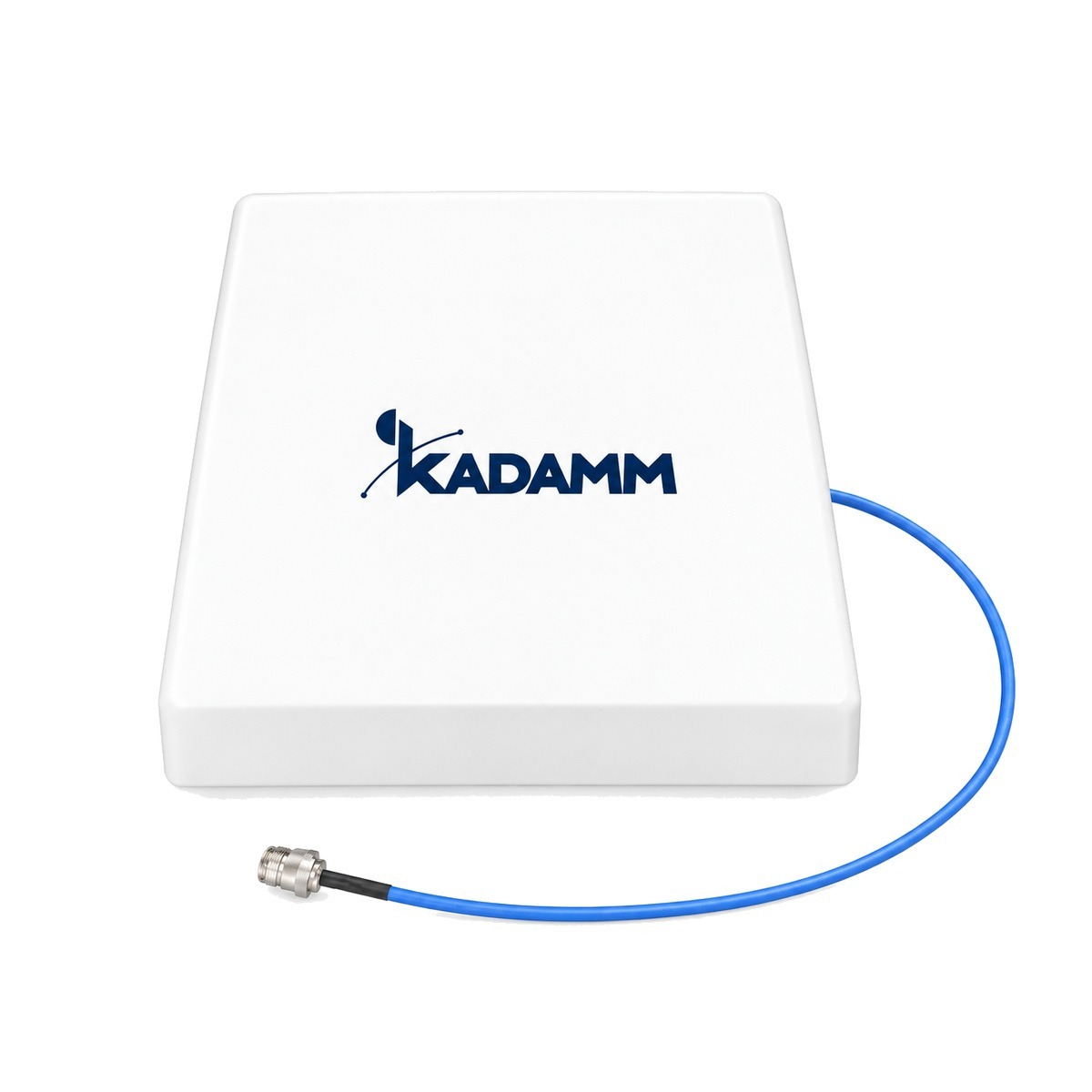

KADAMM I-ATP4-350/960S — внутренняя панельная антенна диапазона 350–806 / 806–960 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 100 °± 20 °.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2 / ≤1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры ≤ 270 × 240 × 75; масса ≤ 1; рабочая температура −40…+60 °C.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–960 МГц, у I-ATP-600/6000-M — 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–960 МГц, у I-ATP8-380/4300M — 380–520, 698–960, 1710–2700 и 3300–4300 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 350–960 МГц, у I-ATP-600/4000-S — 600–4000 МГц
- Усиление 4 дБи, у I-ATP-600/4000-S — 5–9 дБи (меньше на 1 дБ)
KADAMM I-ATP-600/4000-S даёт больше усиления; у KADAMM I-ATP4-350/960S в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP4-350/960S с запасом по краям.
Значение I-ATP4-350/960S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP4-350/960S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP4-350/960S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–806 / 806–960 МГц |
| Коэффициент усиления | 4 ± 1 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤ 2 / ≤1,8 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 100 °± 20 ° |
| Ширина ДН, вертикальная плоскость | 90 °± 20 ° |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | ≤ 270 × 240 × 75 |
| Масса | ≤ 1 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATP4-350/960S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATP4-350/960S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP4-350/960S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 655 МГц (середина полосы 350–960 МГц): L = 32,45 + 20·lg 655 + 20·lg 0,02 = 54,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 17 − 54,8 = −37,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP4-350/960S:
Перед заказом KADAMM I-ATP4-350/960S сверьте с проектом:
- Частоты оборудования — внутри 350–960 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- В помещении разъёмы I-ATP4-350/960S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP4-350/960S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP4-350/960S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP4-350/960S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP4-350/960S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP4-350/960S | KADAMM I-ATP-600/6000-M | KADAMM I-ATP8-380/4300M | KADAMM I-ATP-600/4000-S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–960 МГц | 600–6000 МГц | 380–520, 698–960, 1710–2700 и 3300–4300 МГц | 600–4000 МГц |
| Усиление | 4 дБи | 4–8,5 дБи | 3–8 дБи | 5–9 дБи |
| Поляризация | вертикальная | по модели | вертикальная | вертикальная |
| Масса | ≤ 1 | по модели — см. таблицу | около 1,5 кг | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
