Внутренняя панельная антенна: 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц, усиление 3 / 6 / 8 / 7,5 дБи, луч 120° / 90° / 65° / 38°.
Что представляет собой антенна

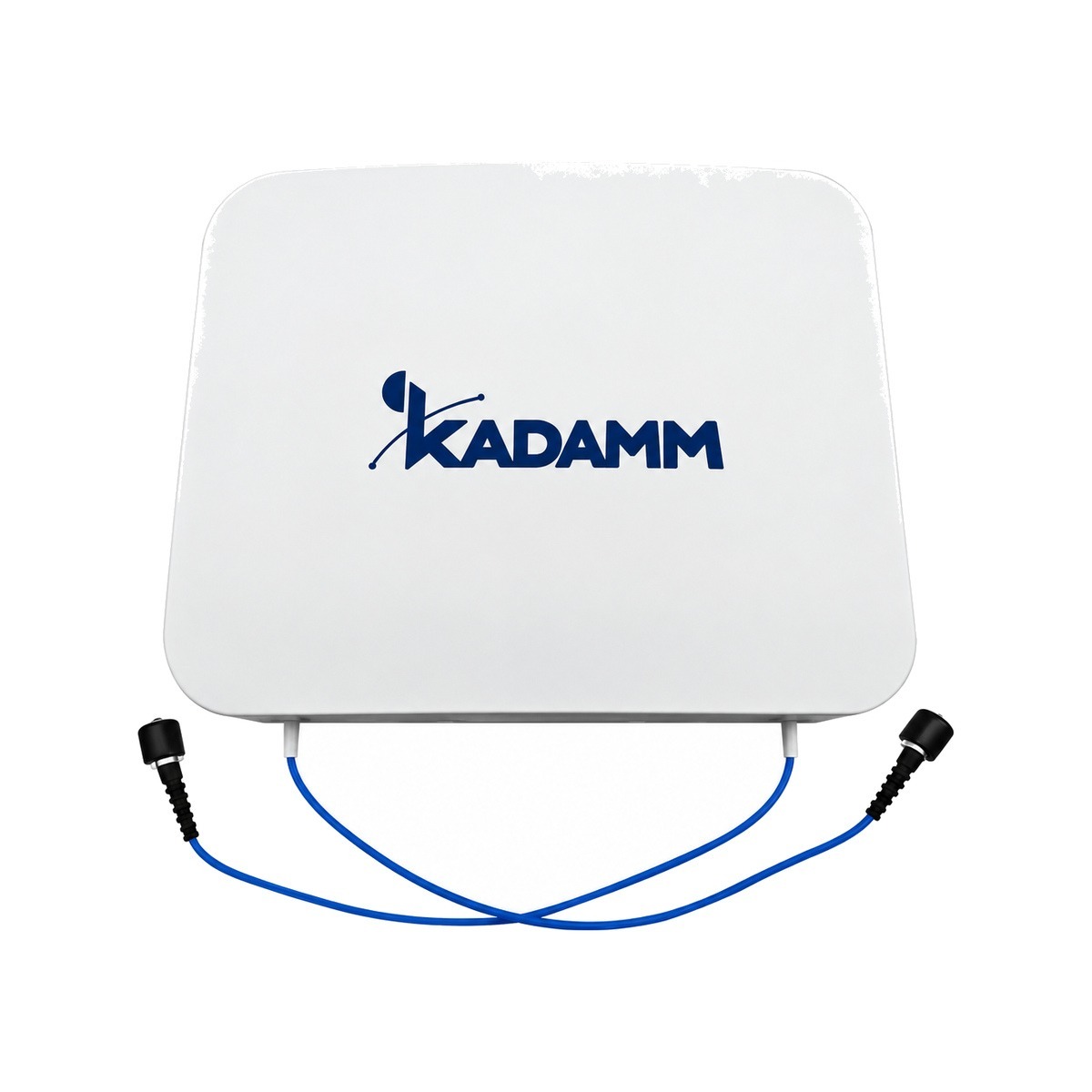

KADAMM I-ATP8-380/4300M — внутренняя панельная антенна диапазона 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 120° / 90° / 65° / 38°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 3,0 / ≤2,0 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 393 × 317 × 80; масса около 1,5 кг; рабочая температура −40…+65 °C.
Разъём — 2 × N или 4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 380–520, 698–960, 1710–2700 и 3300–4300 МГц, у I-ATO-380/4300-M — 380–4300 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 380–520, 698–960, 1710–2700 и 3300–4300 МГц, у I-ATO5-698/6000M4 — 698–960, 1710–2700 и 3300–6000 МГц
- Тяжелее на 0,5 кг (около 1,5 кг и 1,0 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 380–520, 698–960, 1710–2700 и 3300–4300 МГц, у I-ATO4-698/2700S-MD — 698–960 и 1710–2700 МГц
- Тяжелее на 1,14 кг (около 1,5 кг и 0,36 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP8-380/4300M с запасом по краям.
Значение I-ATP8-380/4300M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP8-380/4300M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP8-380/4300M идут несколько мощных несущих разных операторов.
Предел на один порт I-ATP8-380/4300M.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц |
| Коэффициент усиления | 3 / 6 / 8 / 7,5 дБи |
| Поляризация | вертикальная |
| Число портов | 2 порта |
| КСВН | ≤3,0 / ≤2,0 / ≤2,0 / ≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 / ≤−150 / ≤−153 |
| Ширина ДН, горизонтальная плоскость | 120° / 90° / 65° / 38° |
| Ширина ДН, вертикальная плоскость | 80° / 65° / 60° / 36° |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2 × N или 4.3-10 (розетка) |
| Габариты | 393 × 317 × 80 |
| Масса | около 1,5 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATP8-380/4300M.
- IEC 60529 — документ, на который ссылается техническое описание I-ATP8-380/4300M.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-380/4300M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3 = 16 дБм, то есть около 40 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 450 МГц (середина полосы 380–520 МГц): L = 32,45 + 20·lg 450 + 20·lg 0,02 = 51,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16 − 51,5 = −35,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP8-380/4300M:
Перед заказом KADAMM I-ATP8-380/4300M сверьте с проектом:
- Частоты оборудования — внутри 380–520, 698–960, 1710–2700 и 3300–4300 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 2 × N или 4.3-10 (розетка).
- Внутри здания герметизация разъёмов I-ATP8-380/4300M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP8-380/4300M выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP8-380/4300M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP8-380/4300M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP8-380/4300M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

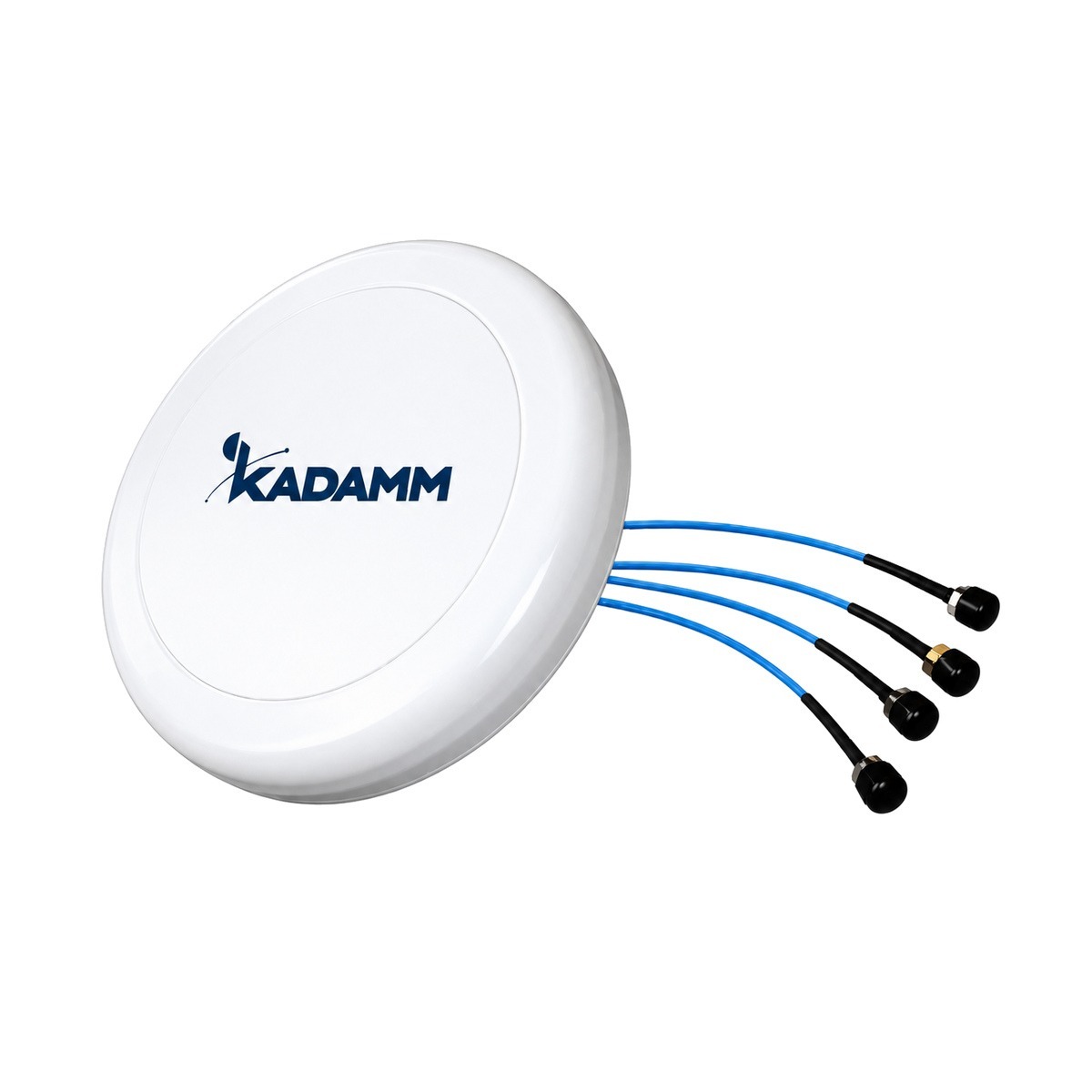

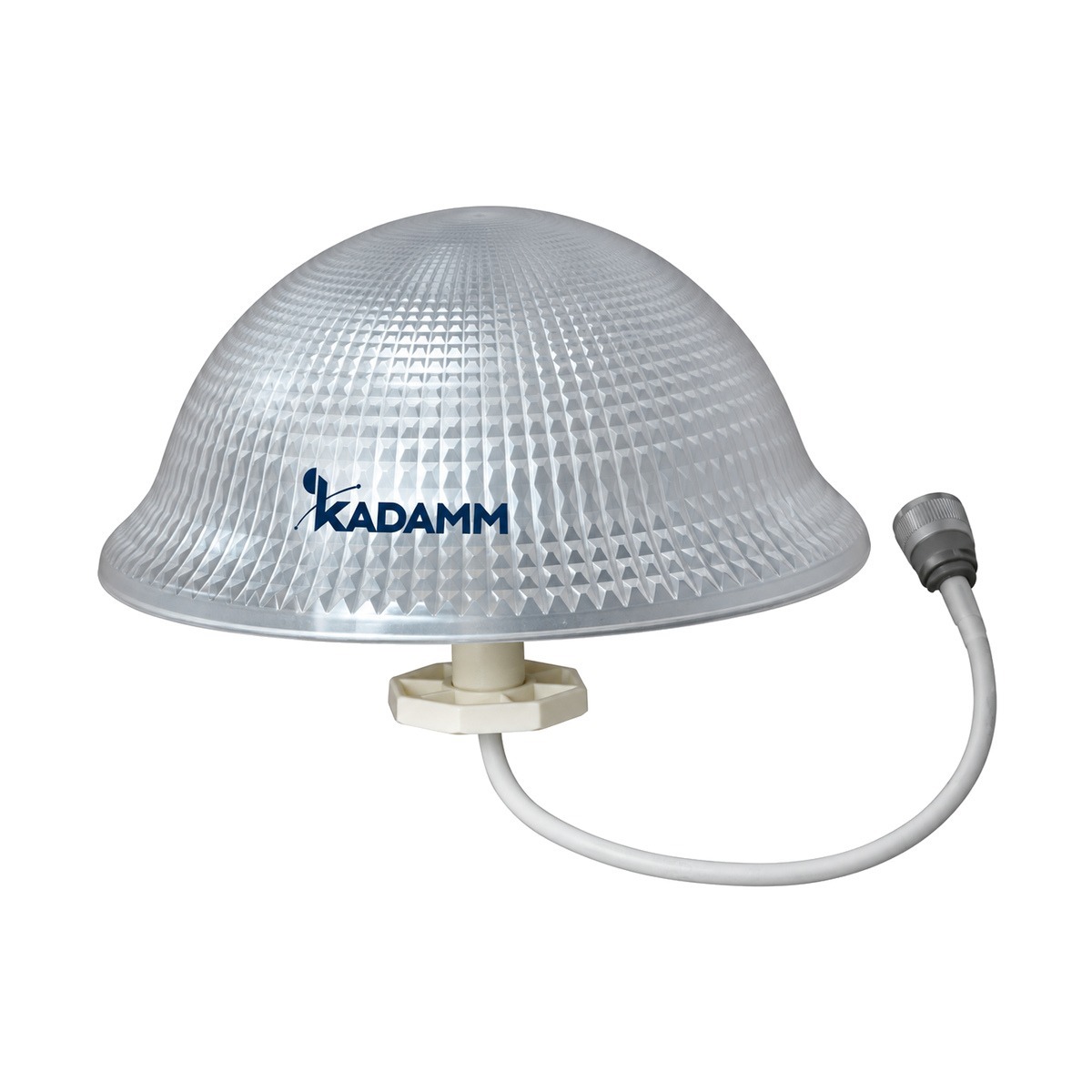

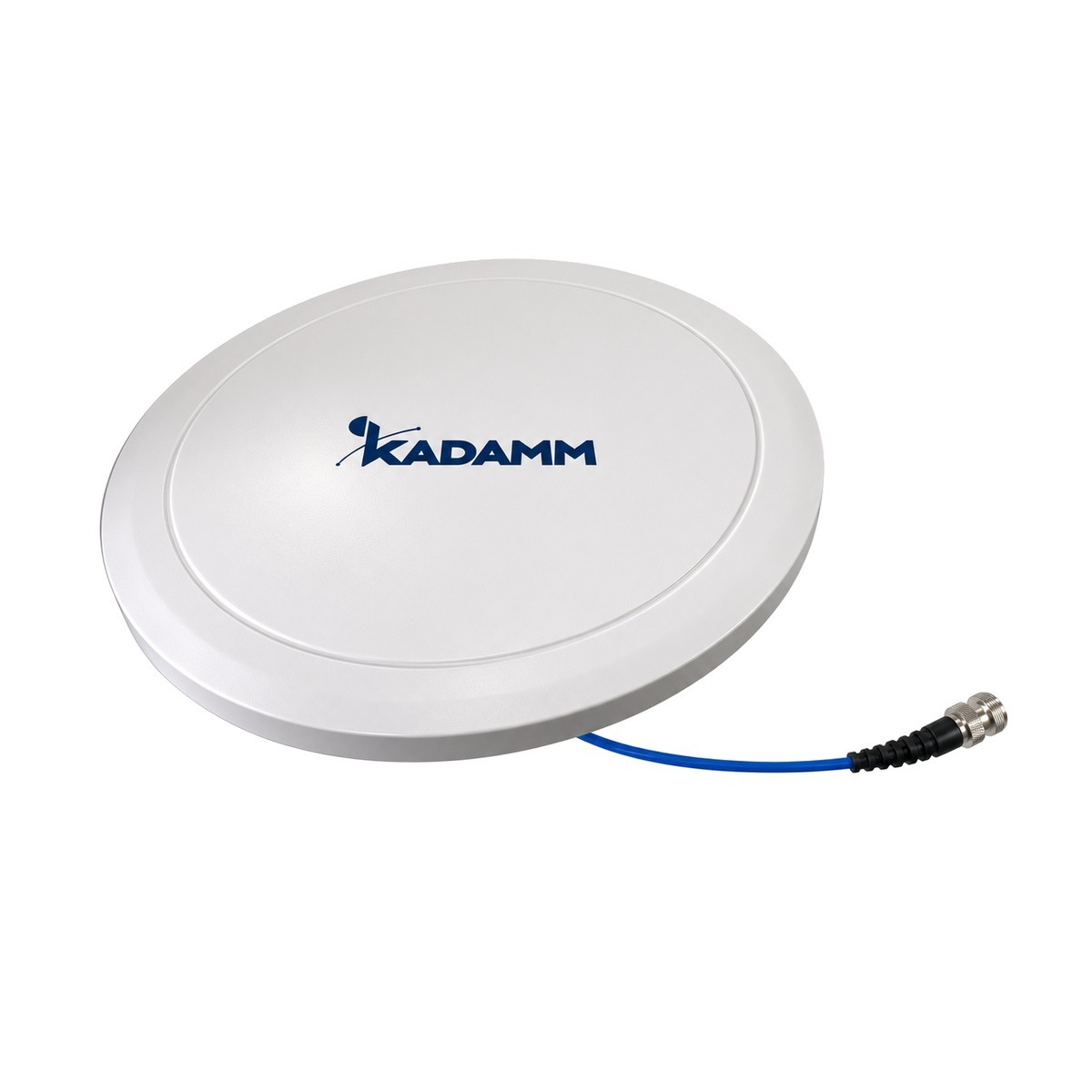

| Параметр | KADAMM I-ATP8-380/4300M | KADAMM I-ATO-380/4300-M | KADAMM I-ATO5-698/6000M4 | KADAMM I-ATO4-698/2700S-MD |
|---|---|---|---|---|
