Внутренние панельные антенны: 600–4000 МГц (по модели — см. таблицу), усиление 5–9 дБи (по модели).
Что представляет собой антенна

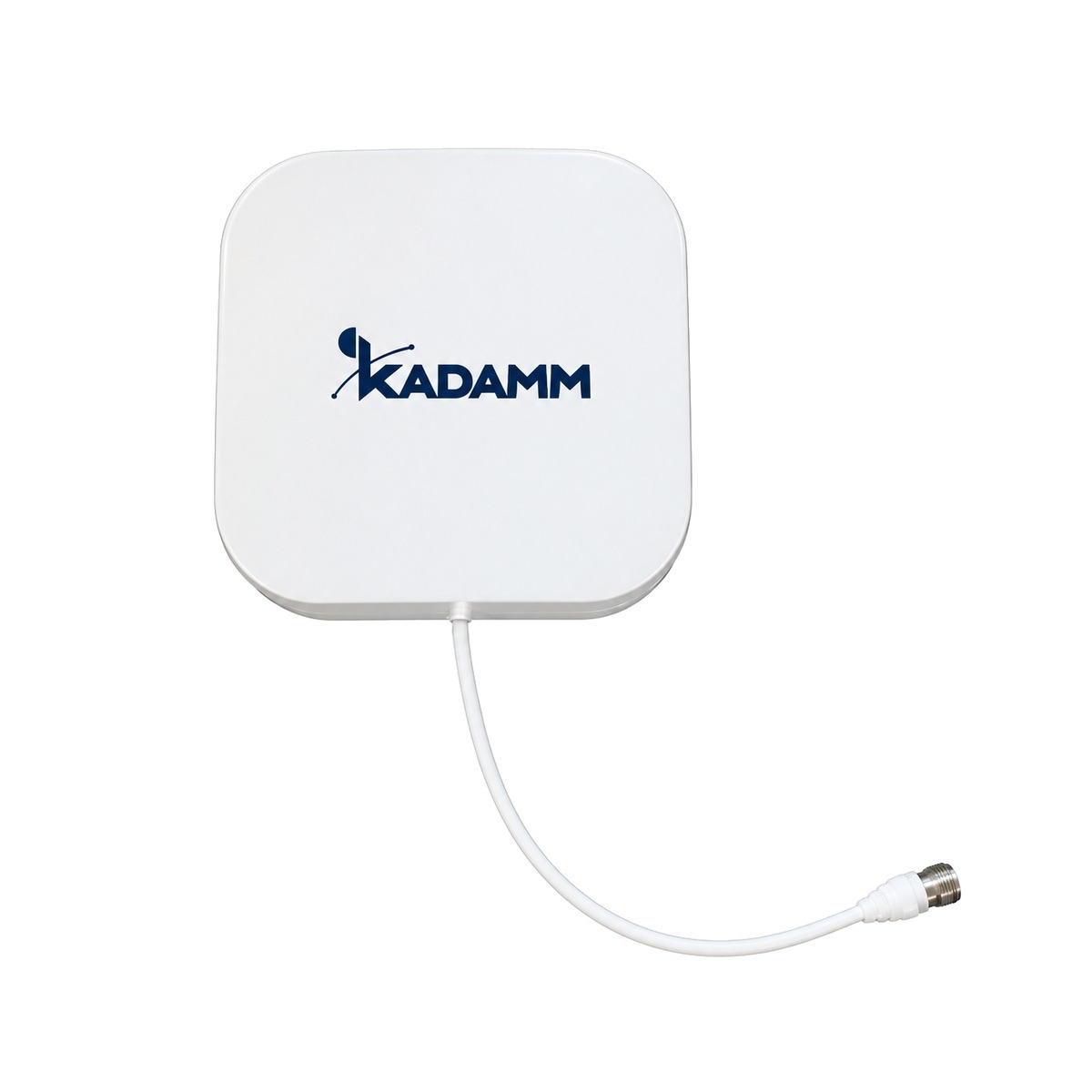

KADAMM I-ATP-600/4000-S — внутренние панельные антенны диапазона 600–4000 МГц (по модели — см. таблицу). Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура −40…+65 °C.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–4000 МГц, у I-ATP-600/6000-M — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 600–4000 МГц, у I-ATO-380/4300-M — 380–4300 МГц
- Усиление 5–9 дБи, у I-ATO-380/4300-M — 2–4,5 дБи (больше на 0,5 дБ)
У KADAMM I-ATP-600/4000-S больше усиление; KADAMM I-ATO-380/4300-M выбирают, если важен её набор полос.
- Полосы 600–4000 МГц, у I-ATP8-380/4300M — 380–520, 698–960, 1710–2700 и 3300–4300 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP-600/4000-S с запасом по краям.
Значение I-ATP-600/4000-S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP-600/4000-S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP-600/4000-S идут несколько мощных несущих разных операторов.
Предел на один порт I-ATP-600/4000-S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–4000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 5–9 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 | -150 | -153 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP8-600/4000S | 600–960 / 1710–2700 / 3300–4000 | 5,5 дБи / 8,0 дБи / 7,0 дБи | 1 | вертикальная | 85°65°50° / 74°60°45° | 50 Вт | N (розетка) | 173 × 173 × 70 мм | 0,5 кг | ≤2,0 |
| KADAMM I-ATP9-600/4000S | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 6,5 / 9,0 / 7,0 | 1 | вертикальная | 95° / 100° / 85° / 65° / 50° / 95° / 90° / 82° / 60° / 45° | 50 Вт | 4.3-10 (розетка) | 180×158×60 | 0,4 | ≤2,3 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATP-600/4000-S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATP-600/4000-S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP-600/4000-S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2300 МГц (середина полосы 600–4000 МГц): L = 32,45 + 20·lg 2300 + 20·lg 0,02 = 65,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 18 − 65,7 = −47,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP-600/4000-S:
Перед заказом KADAMM I-ATP-600/4000-S сверьте с проектом:
- Частоты оборудования — внутри 600–4000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы I-ATP-600/4000-S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP-600/4000-S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP-600/4000-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP-600/4000-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP-600/4000-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

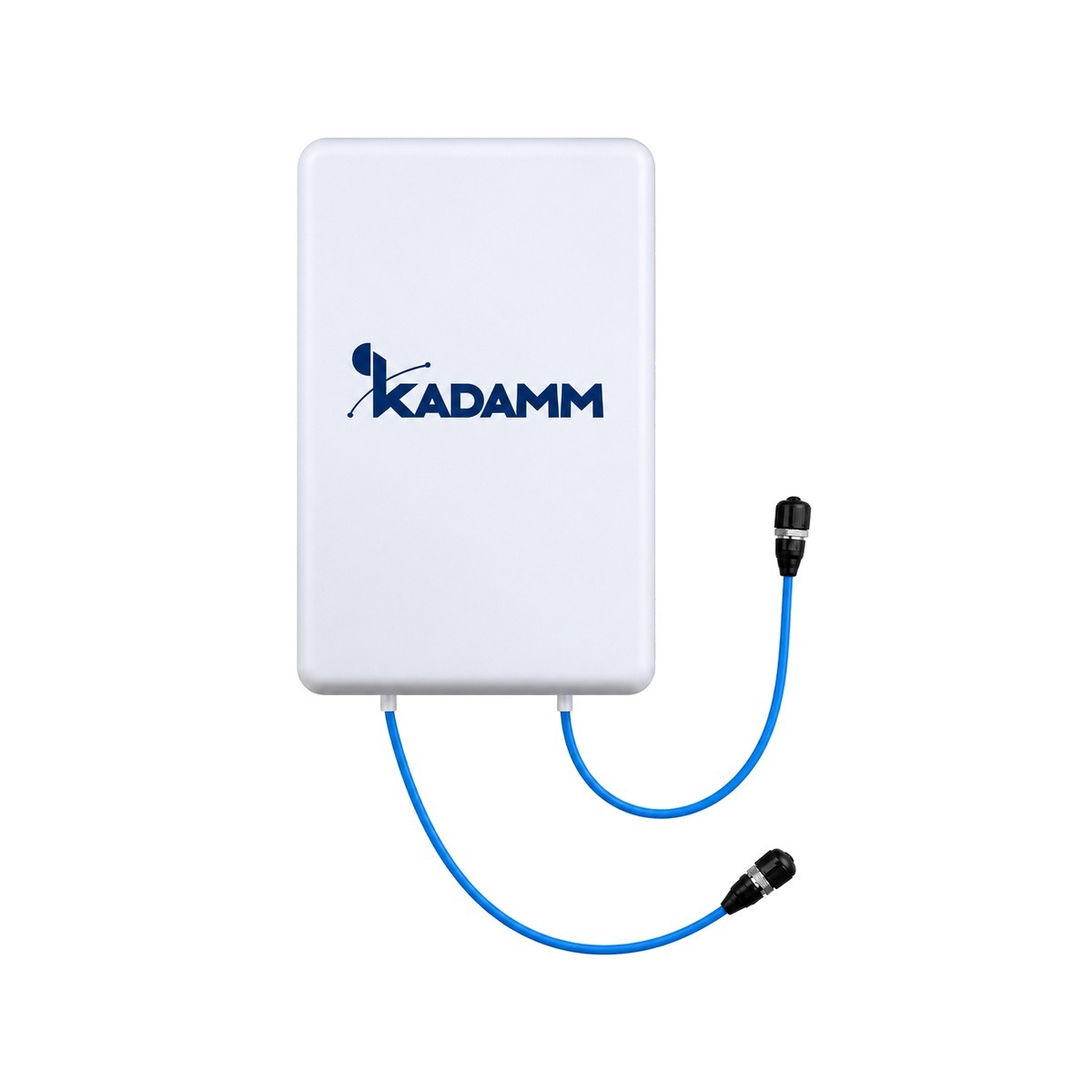

| Параметр | KADAMM I-ATP-600/4000-S | KADAMM I-ATP-600/6000-M | KADAMM I-ATO-380/4300-M | KADAMM I-ATP8-380/4300M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–4000 МГц | 600–6000 МГц | 380–4300 МГц | 380–520, 698–960, 1710–2700 и 3300–4300 МГц |
| Усиление | 5–9 дБи | 4–8,5 дБи | 2–4,5 дБи | 3–8 дБи |
| Поляризация | вертикальная | по модели | горизонтальная | вертикальная |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | около 1,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
