Внутренние панельные антенны: 600–6000 МГц (по модели — см. таблицу), усиление 4–10,5 дБи (по модели).
Что представляет собой антенна
KADAMM I-ATP-600/6000-M — внутренние панельные антенны диапазона 600–6000 МГц (по модели — см. таблицу). Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM I-ATP-600/6000-M и KADAMM I-ATO-600/6000-M: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 600–6000 МГц, у I-ATO5-698/6000M4 — 698–960, 1710–2700 и 3300–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–6000 МГц, у I-ATO-350/6000-S — 350–6000 МГц
- 4 порта, у I-ATO-350/6000-S — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

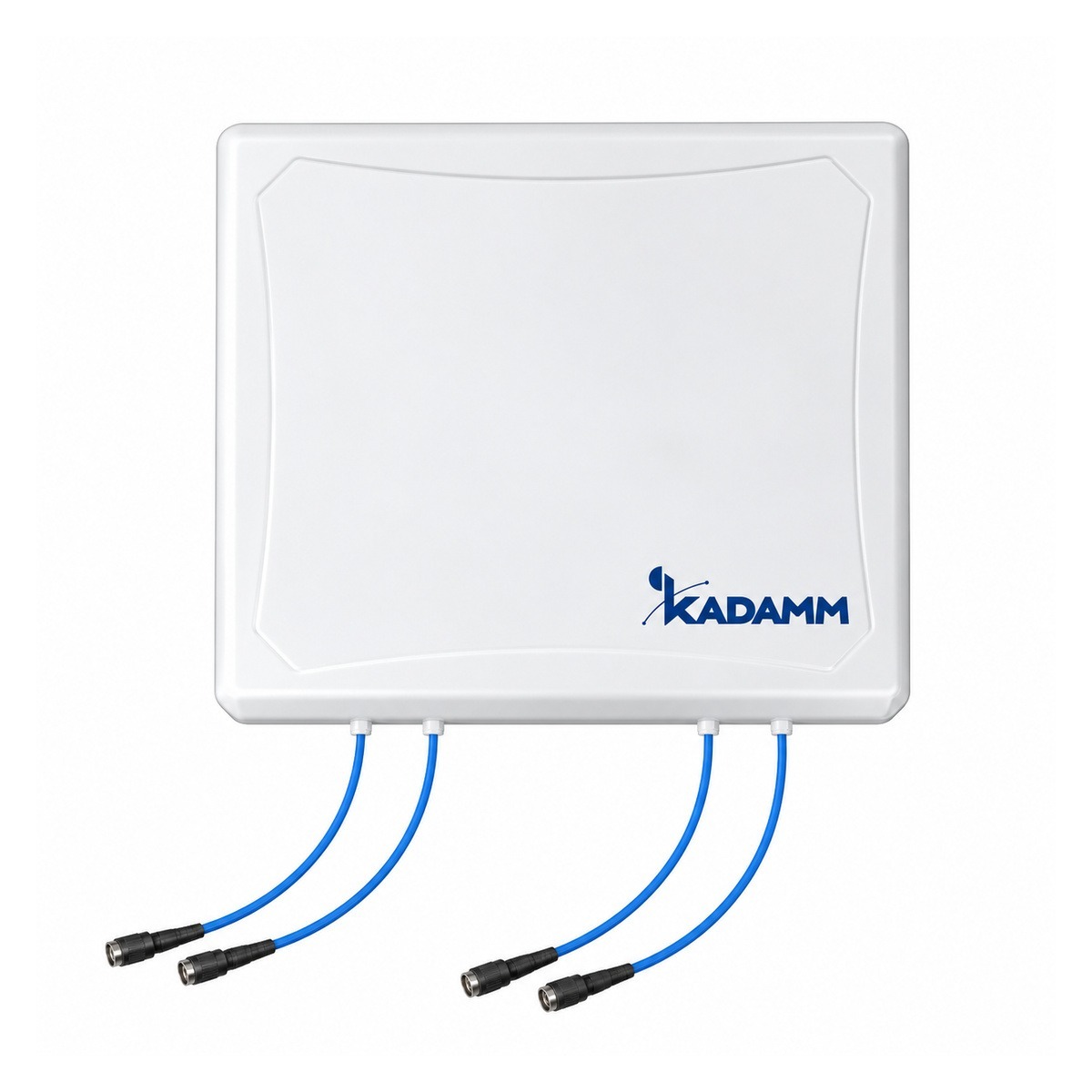

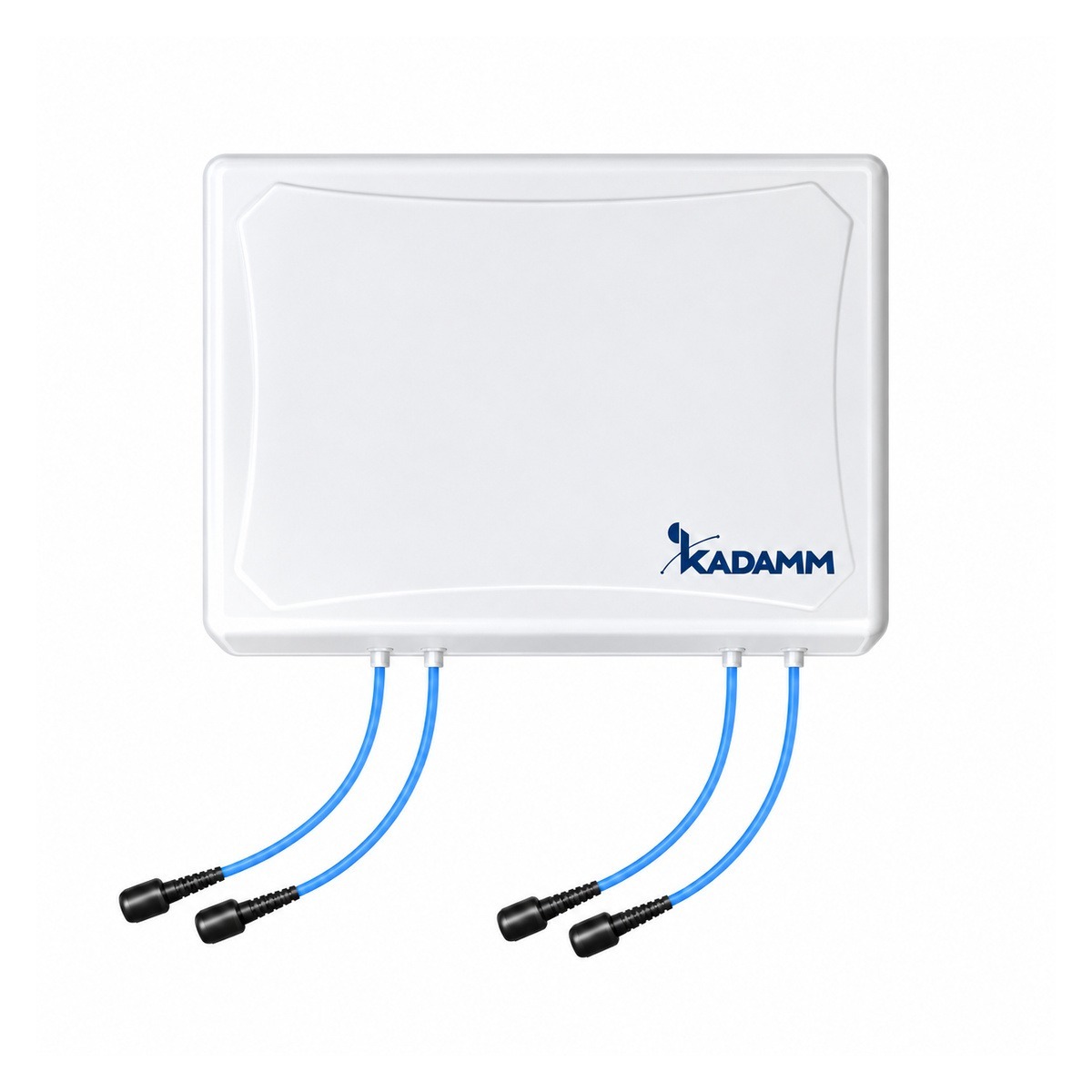

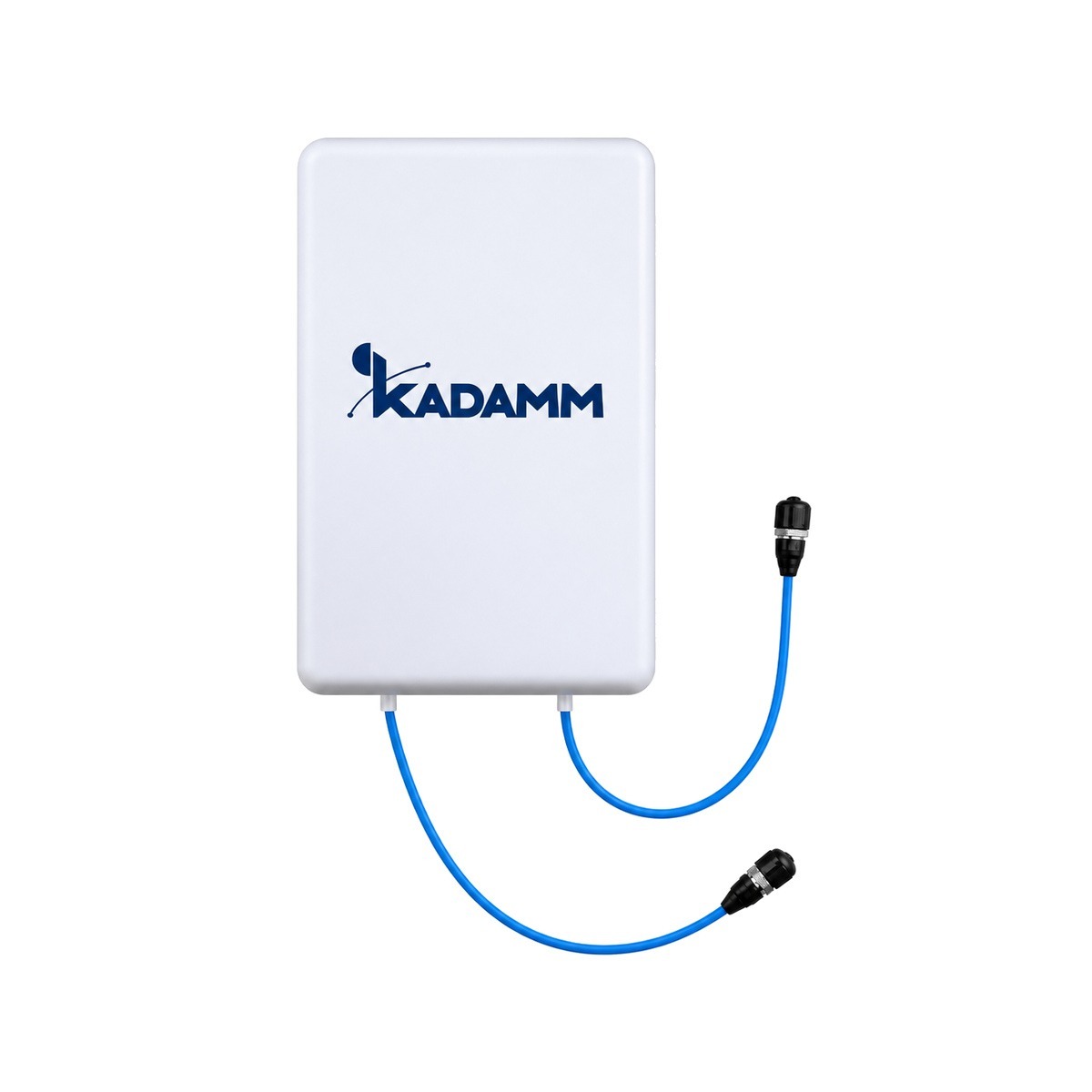

Фото исполнений

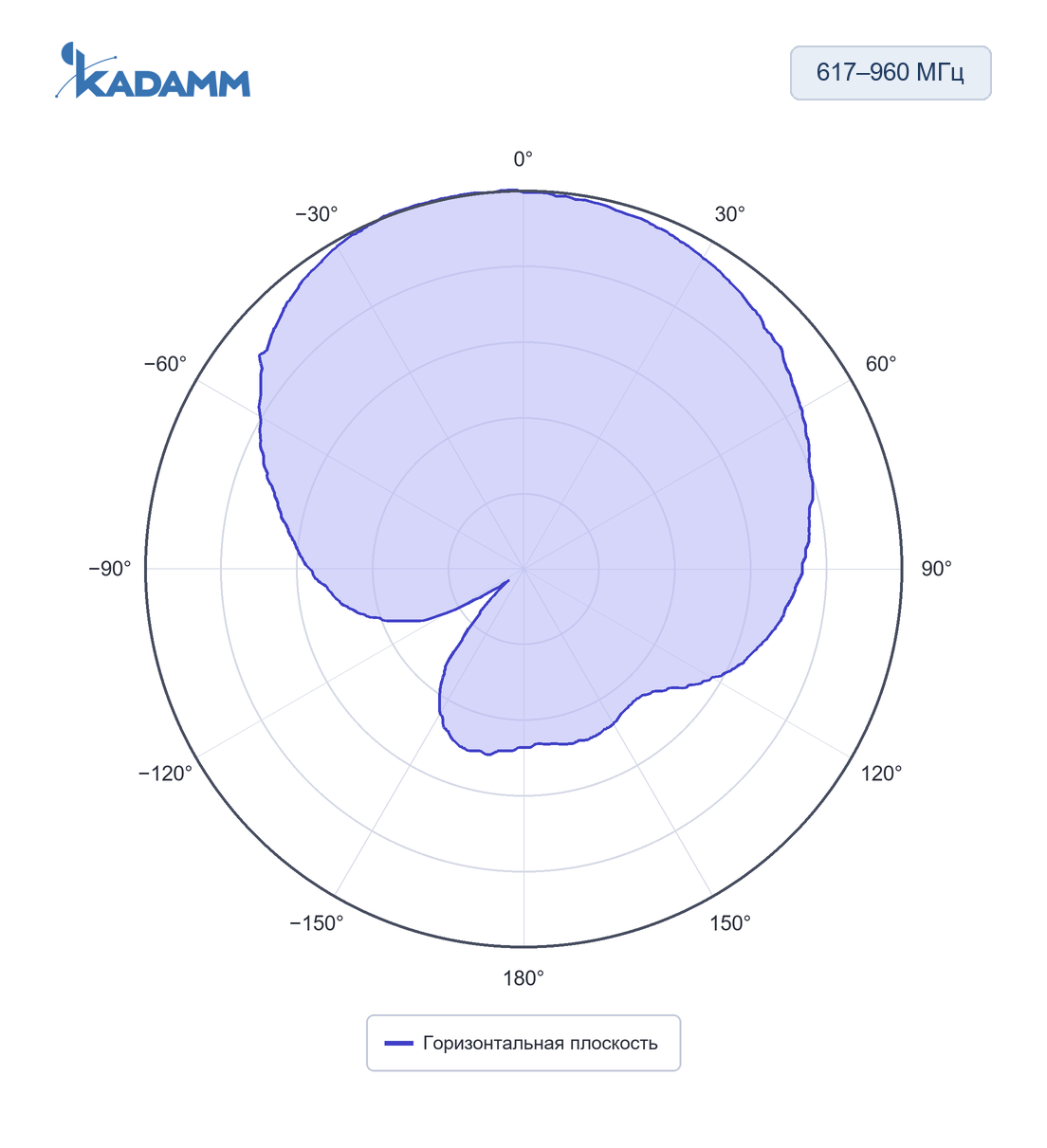

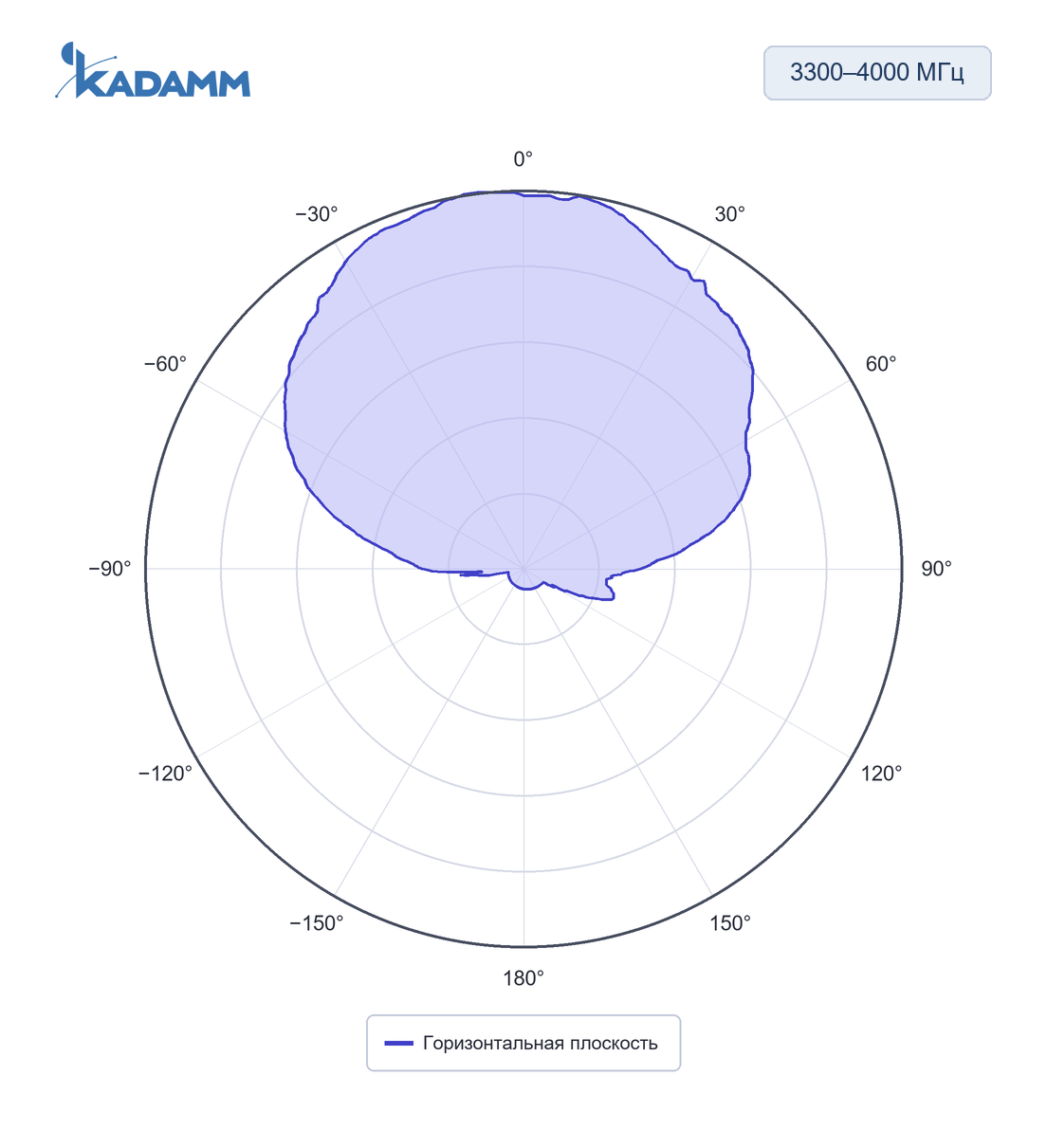

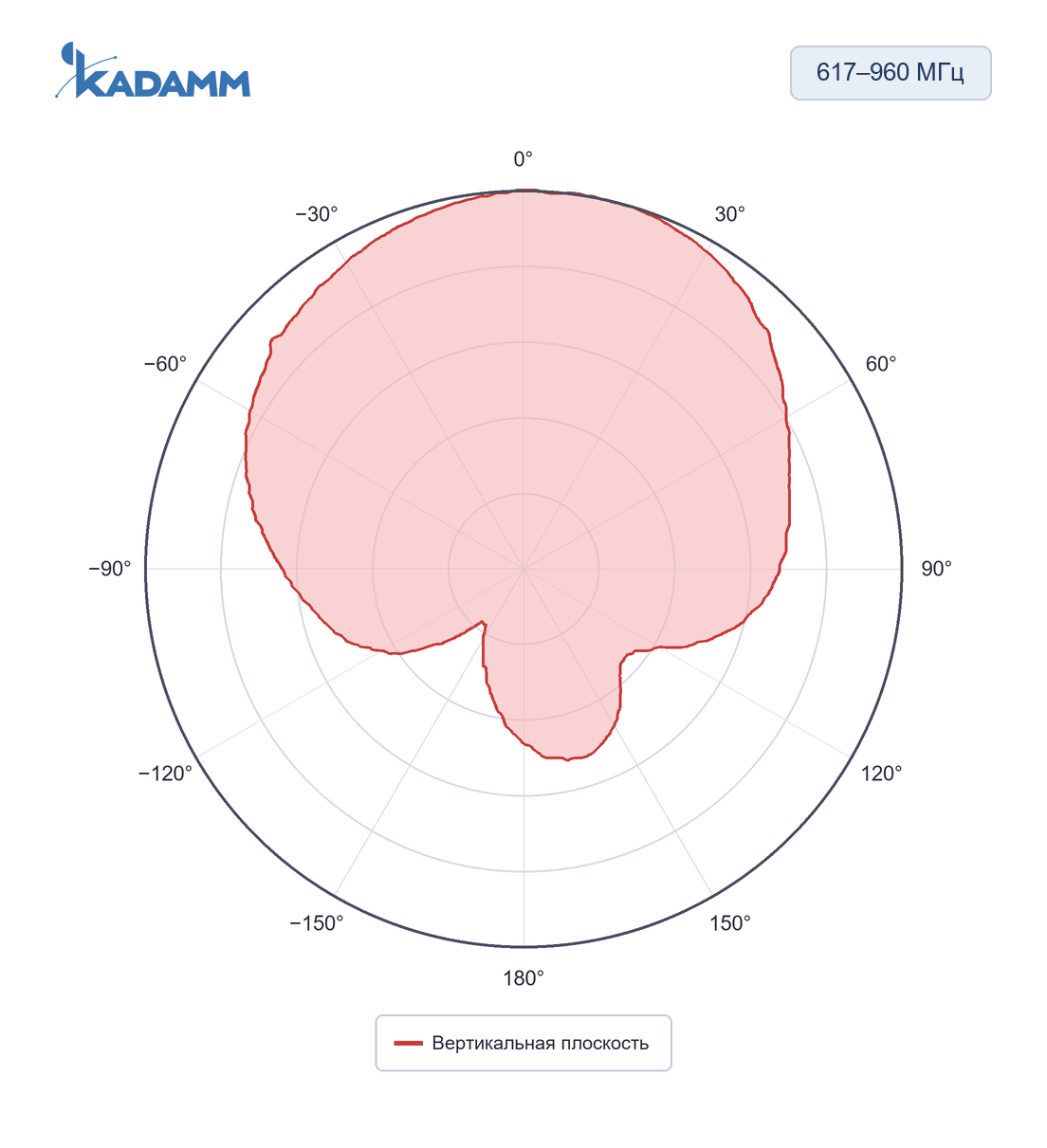

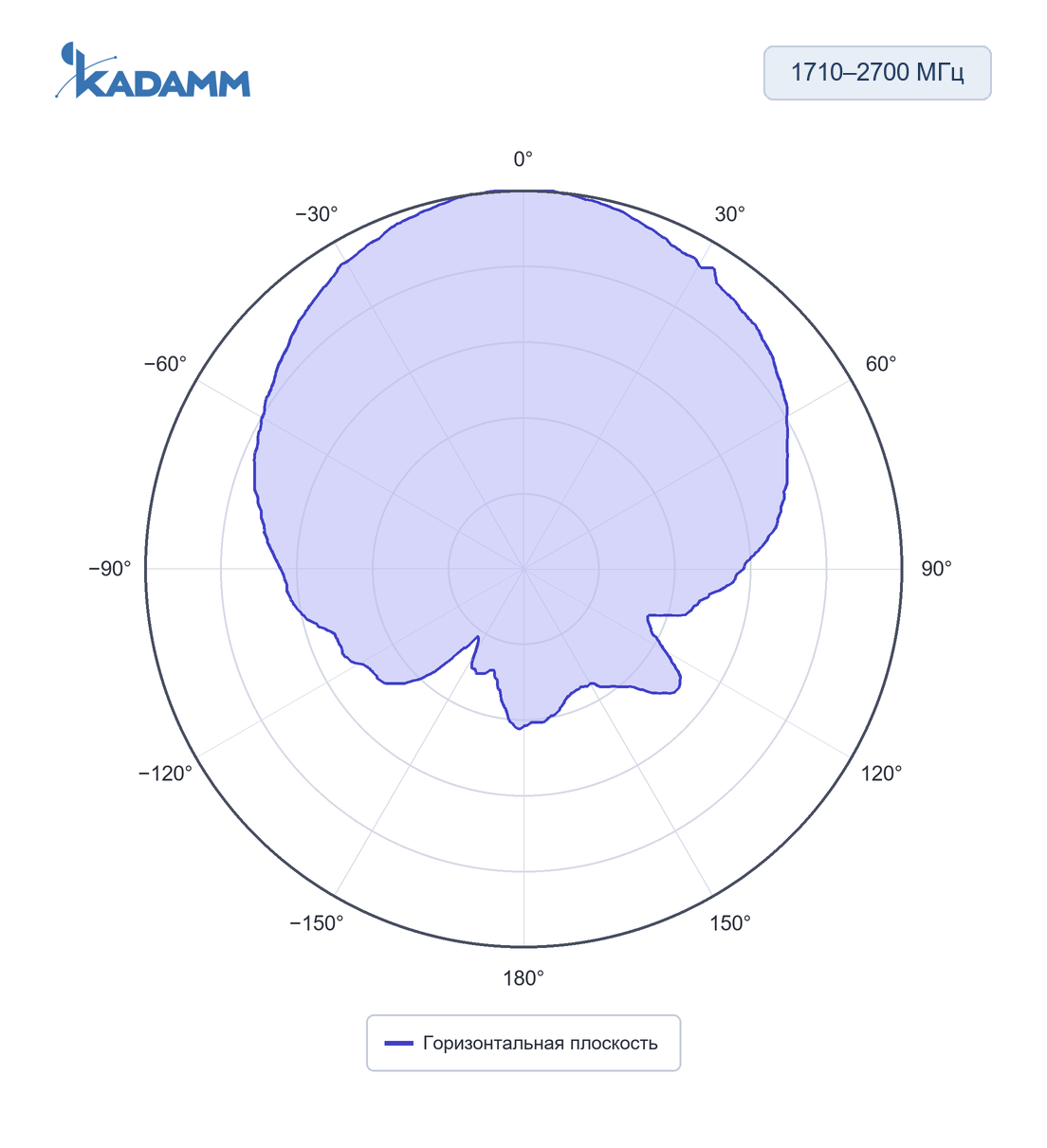

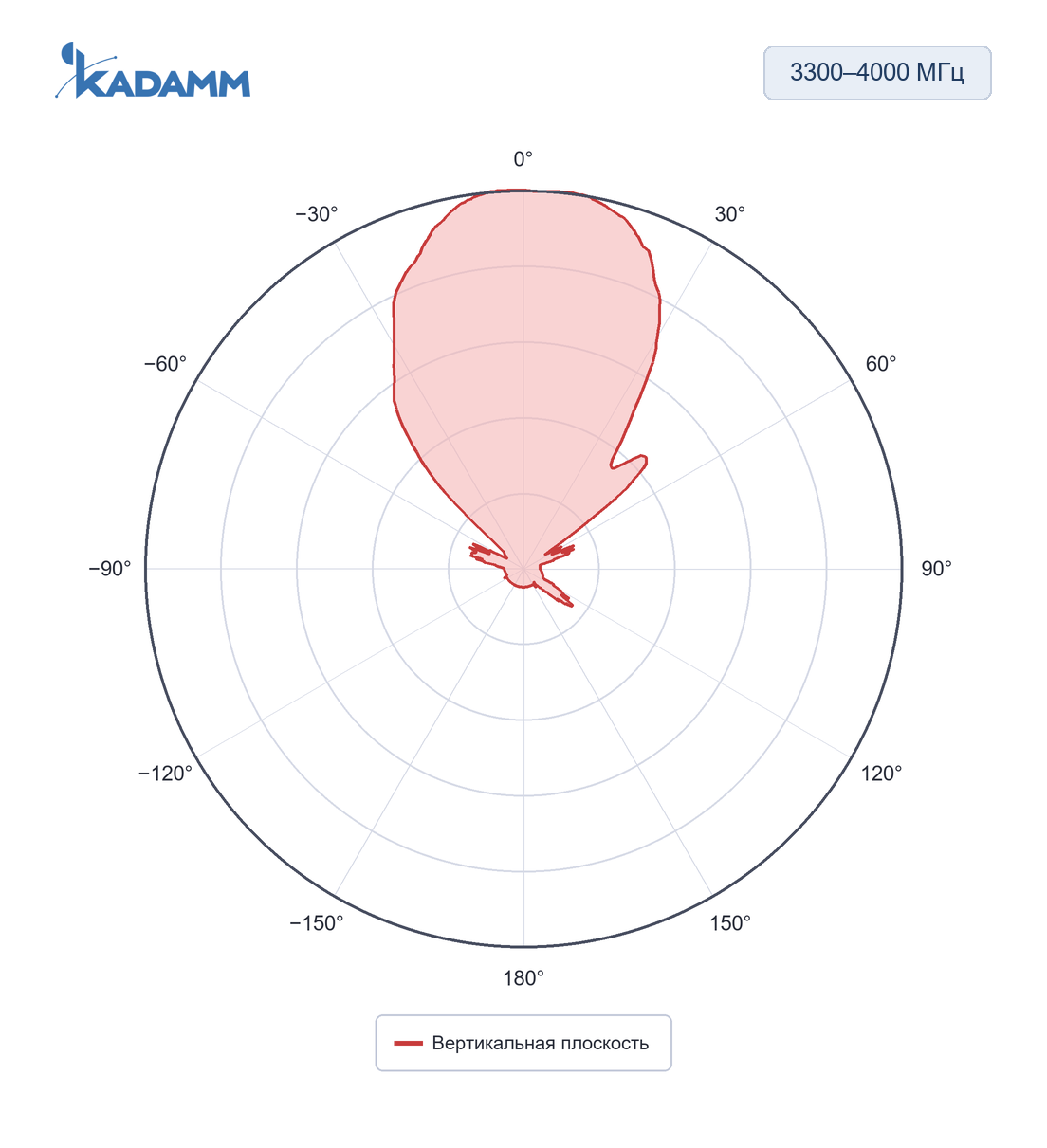

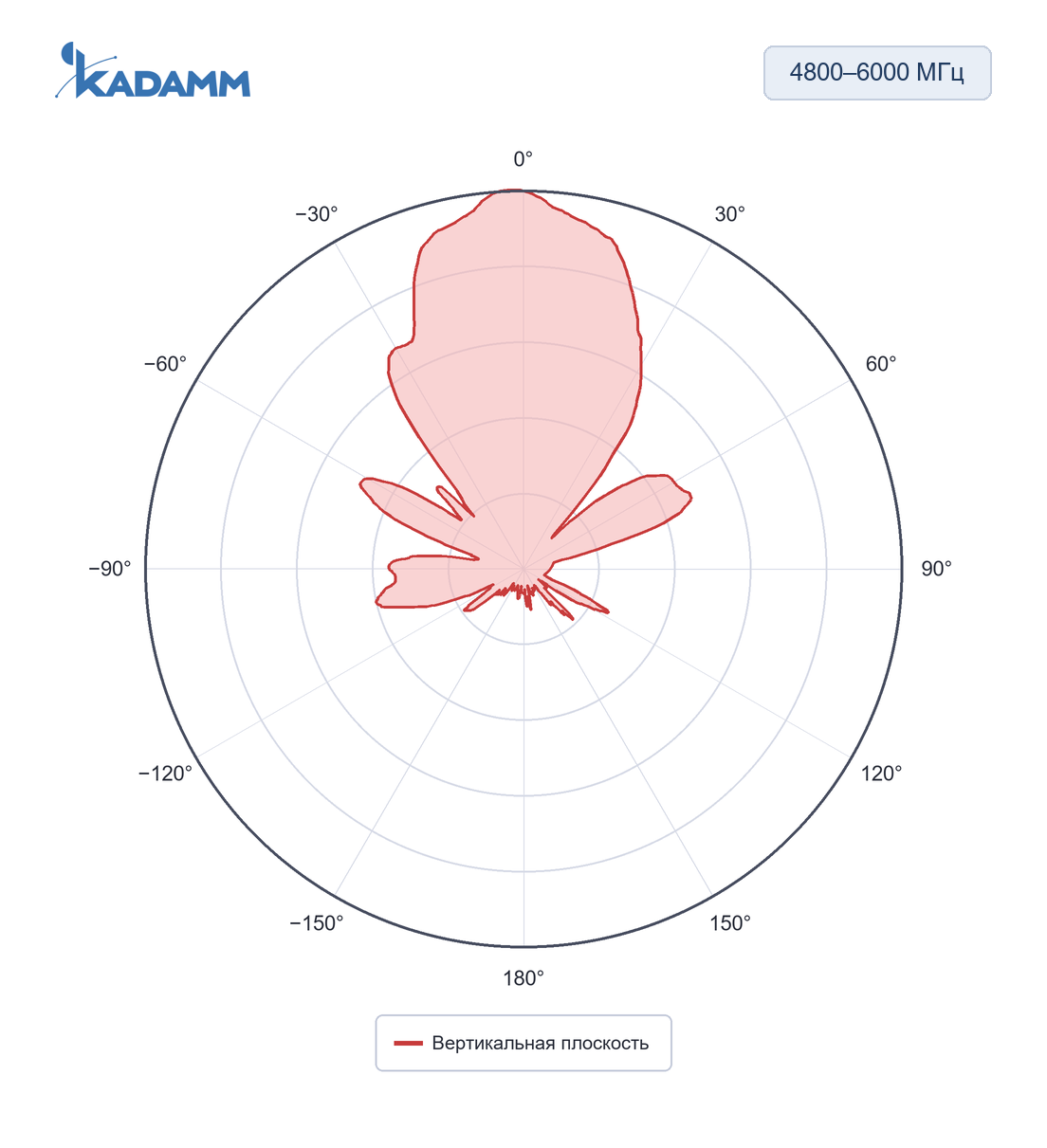

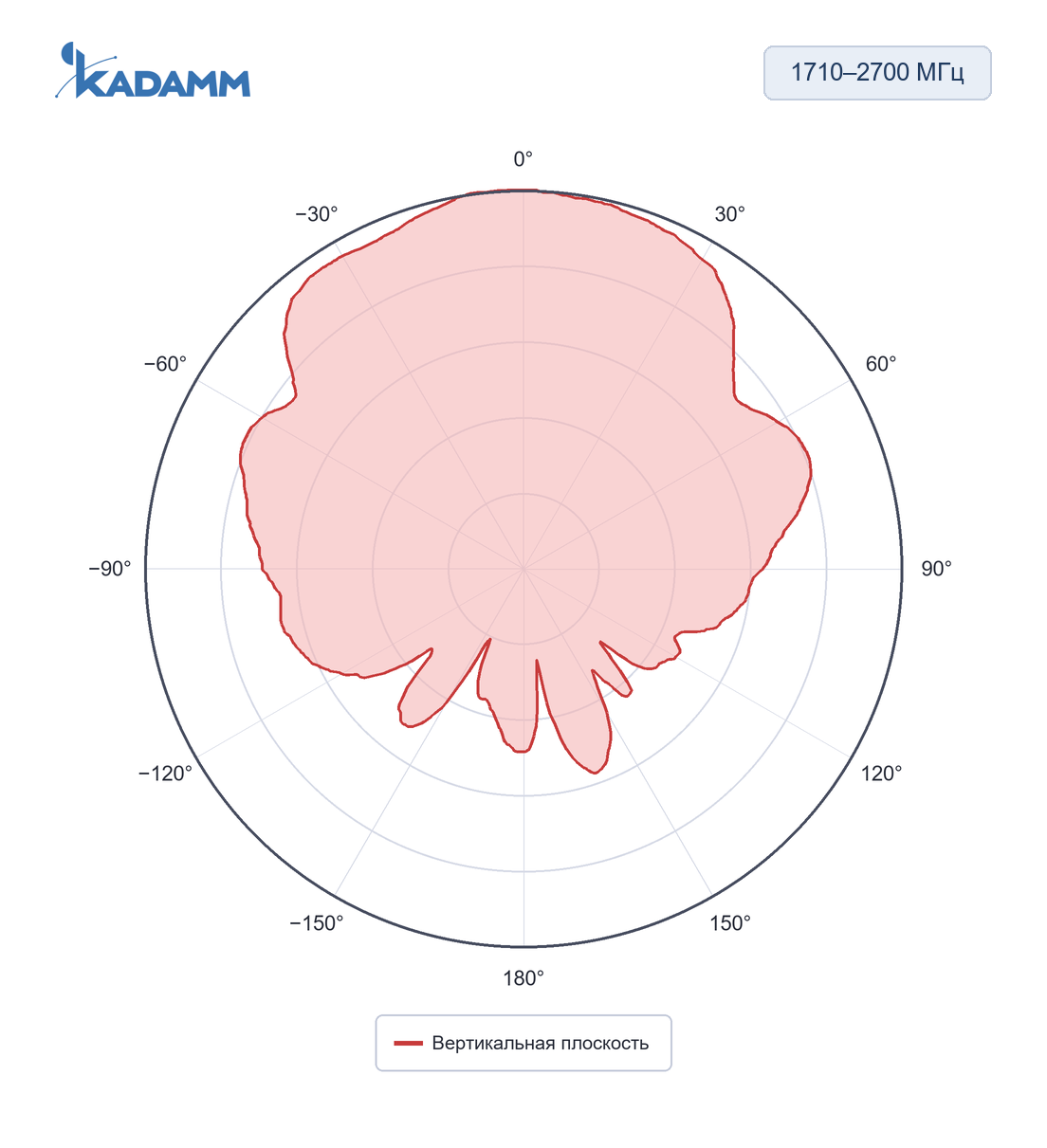

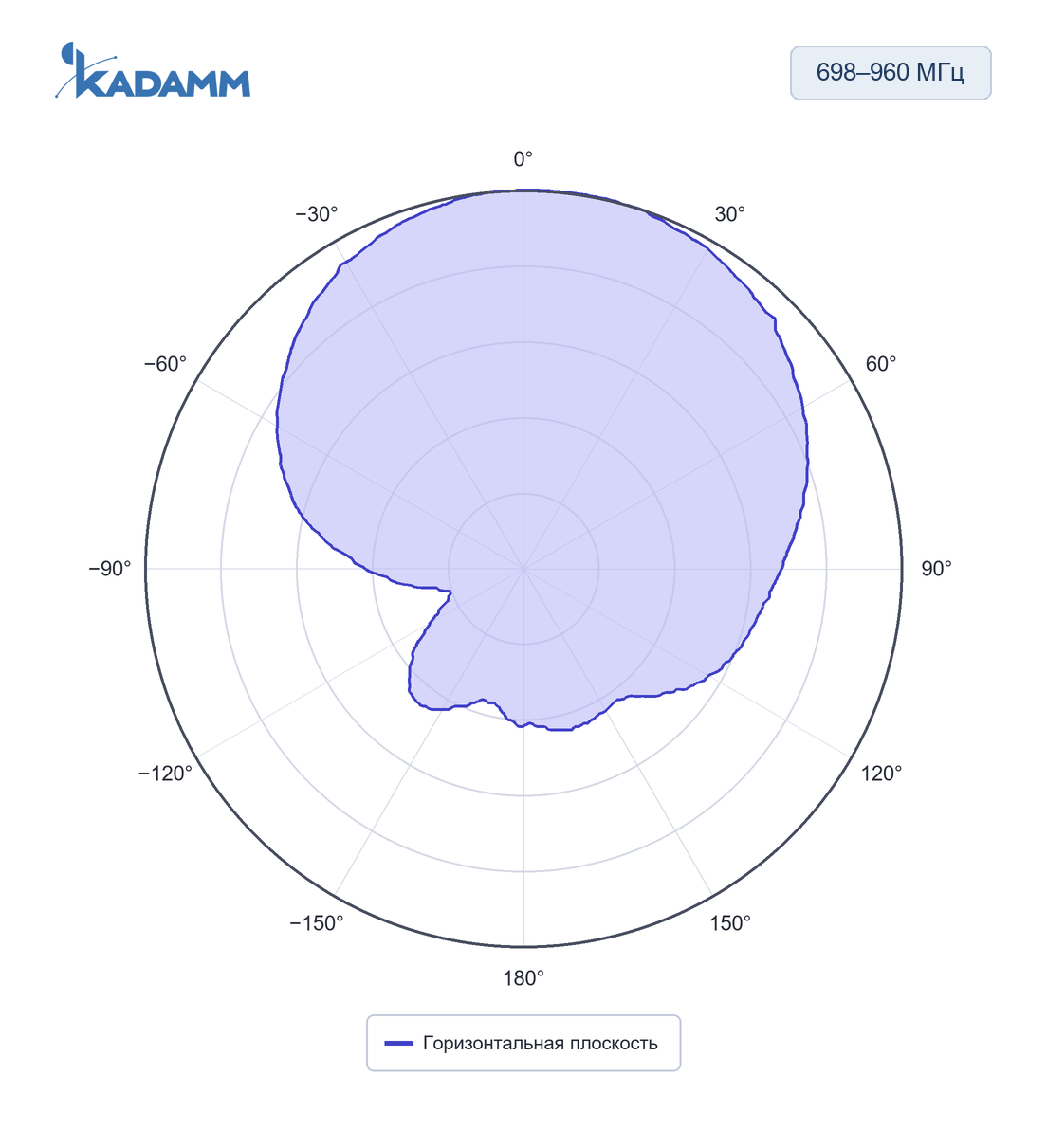

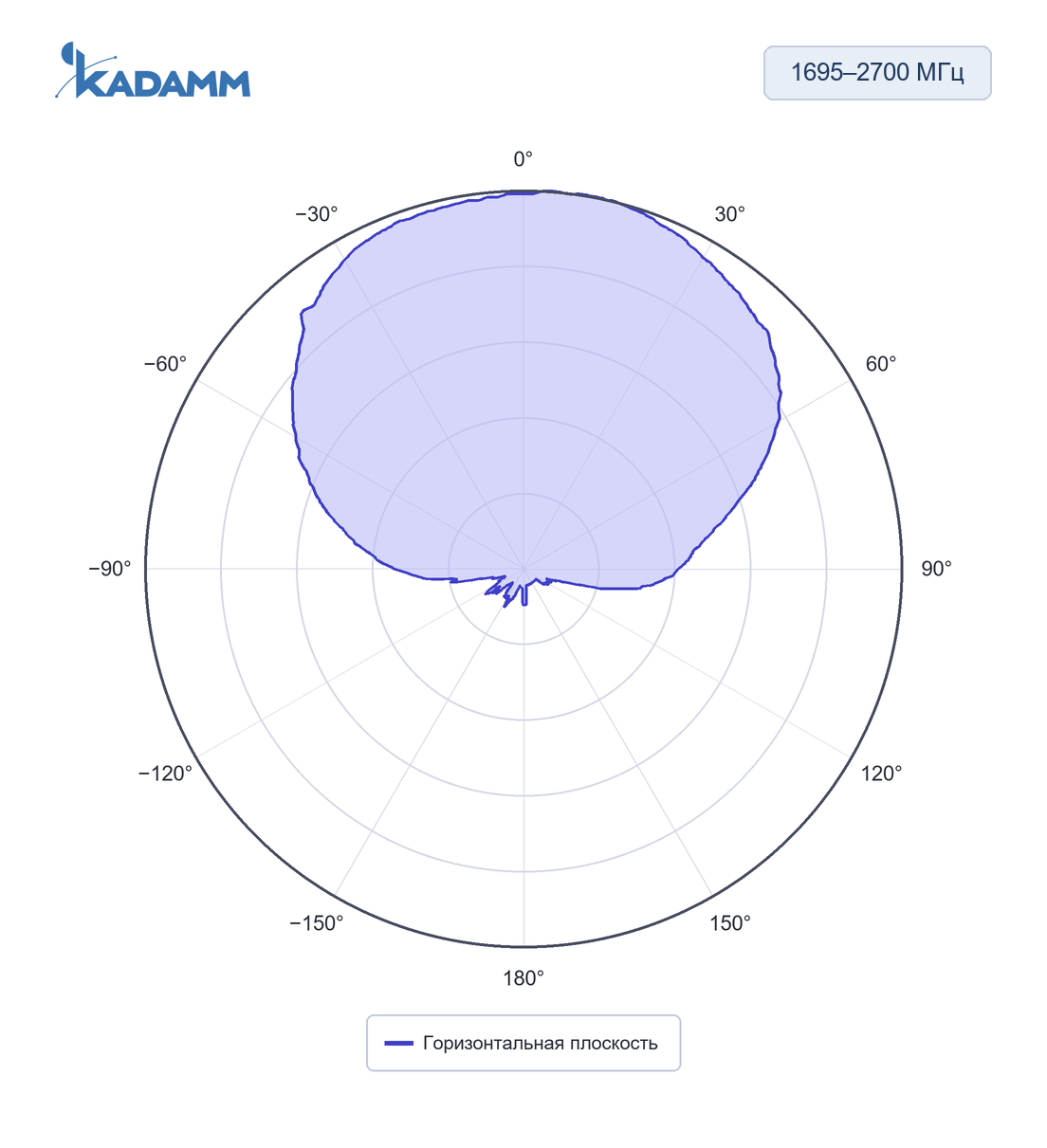

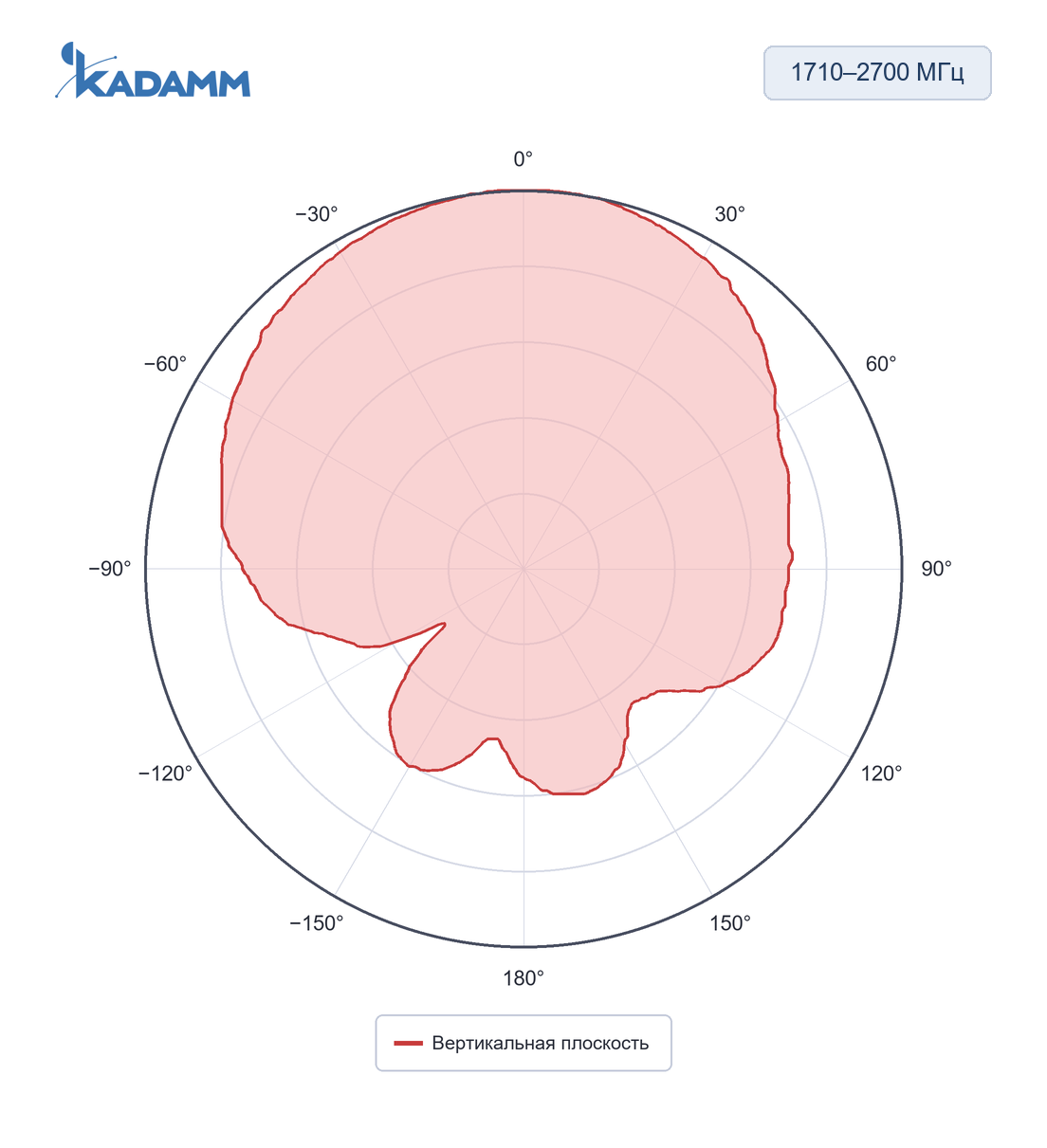

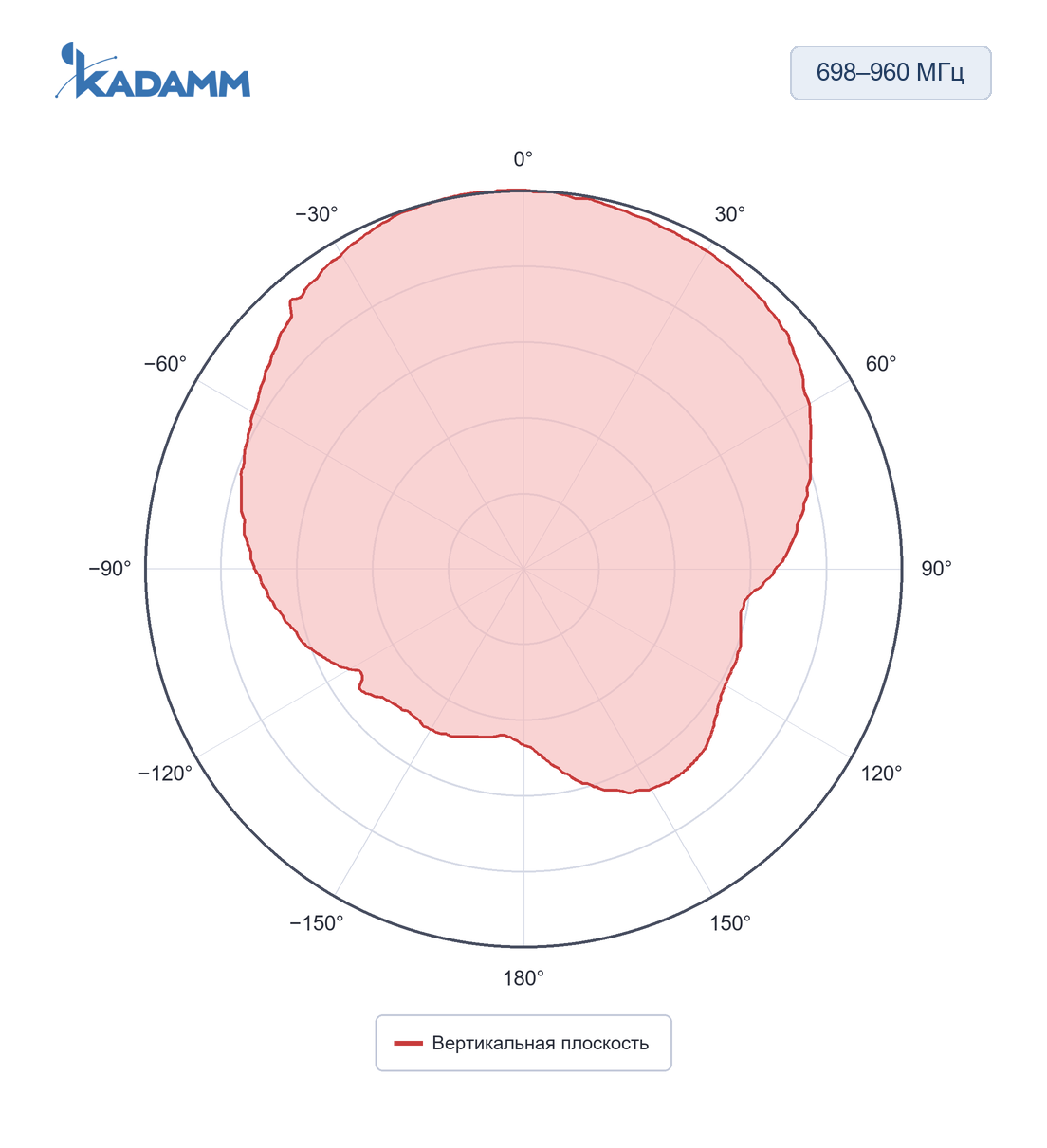

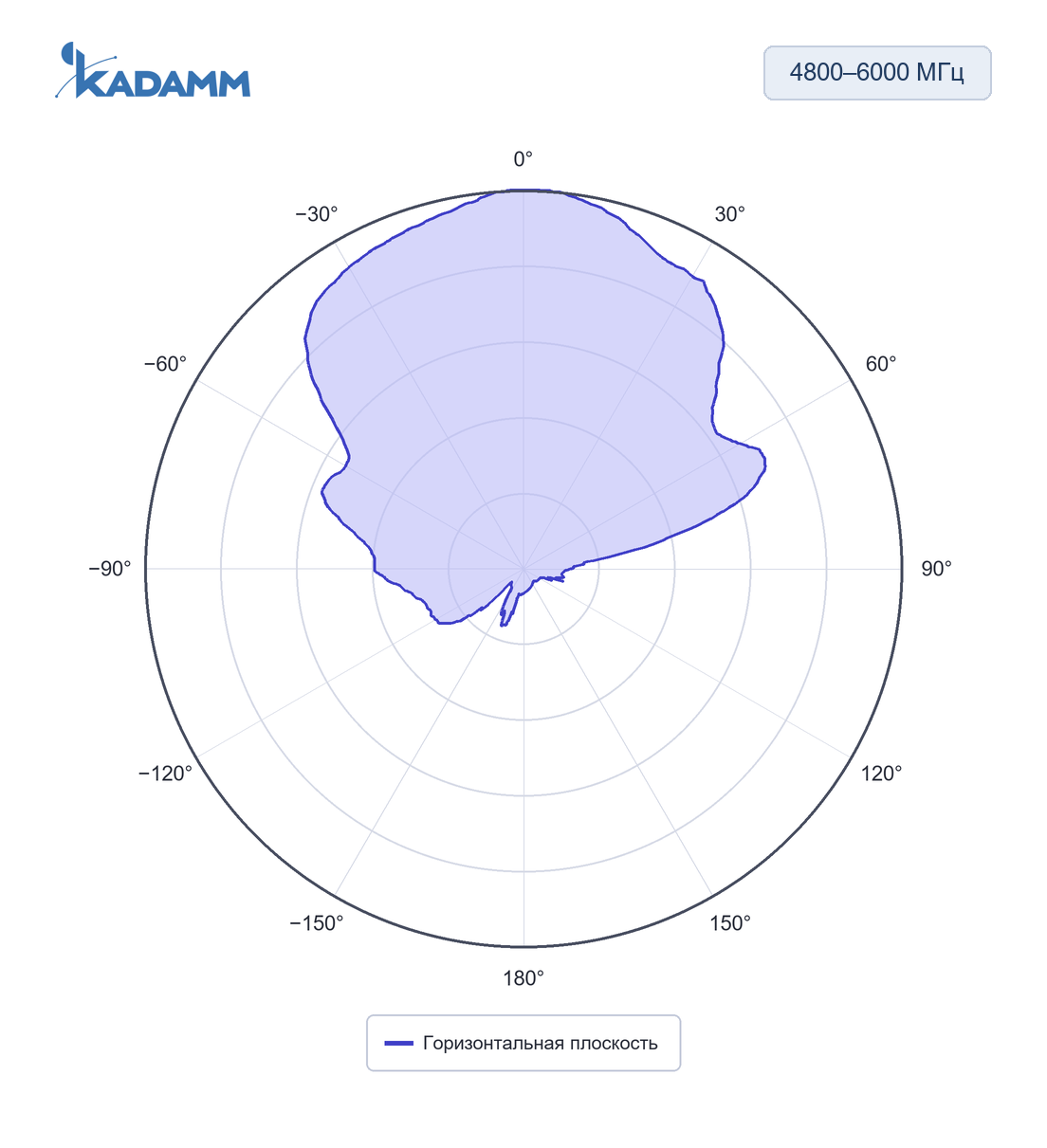

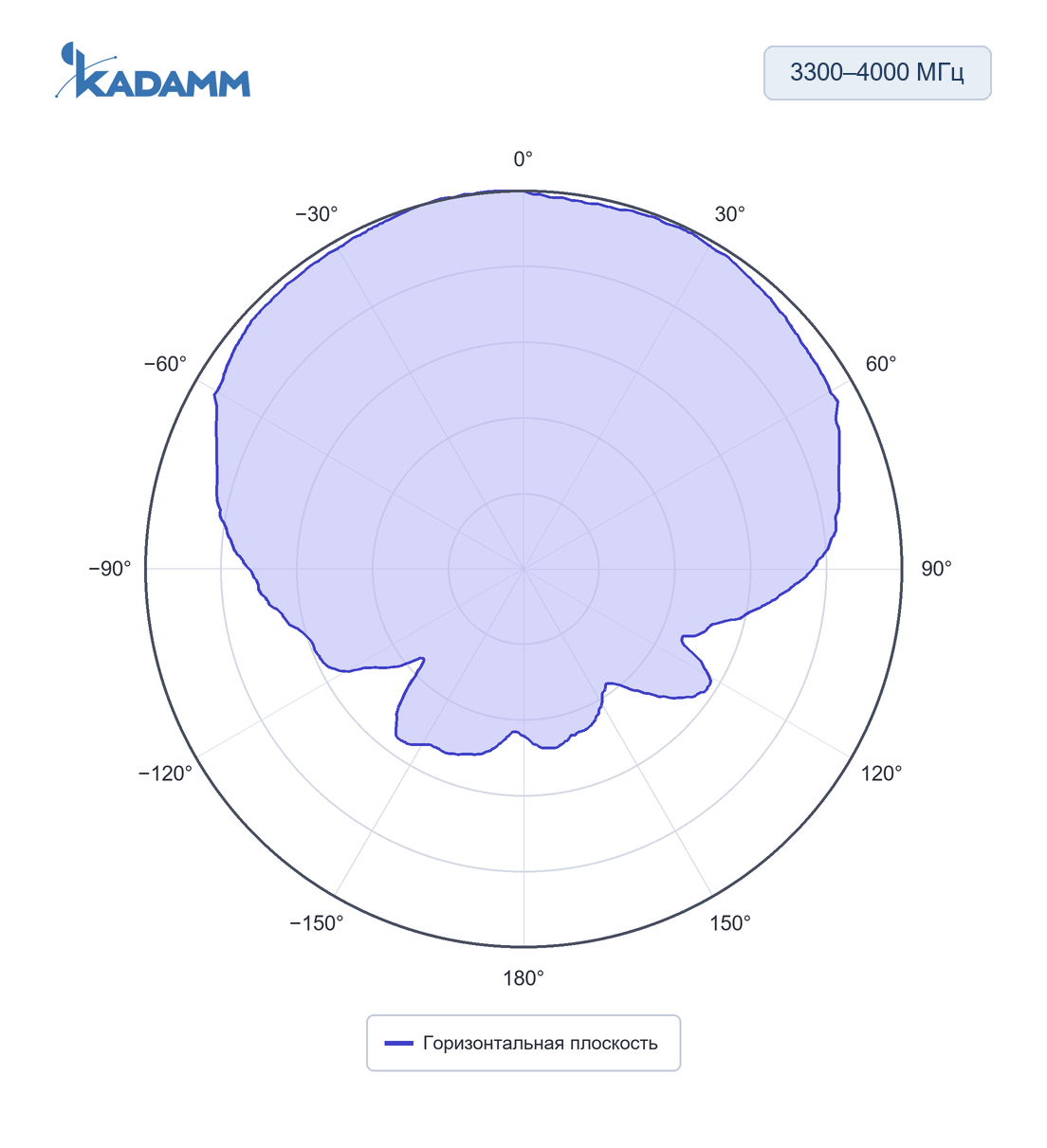

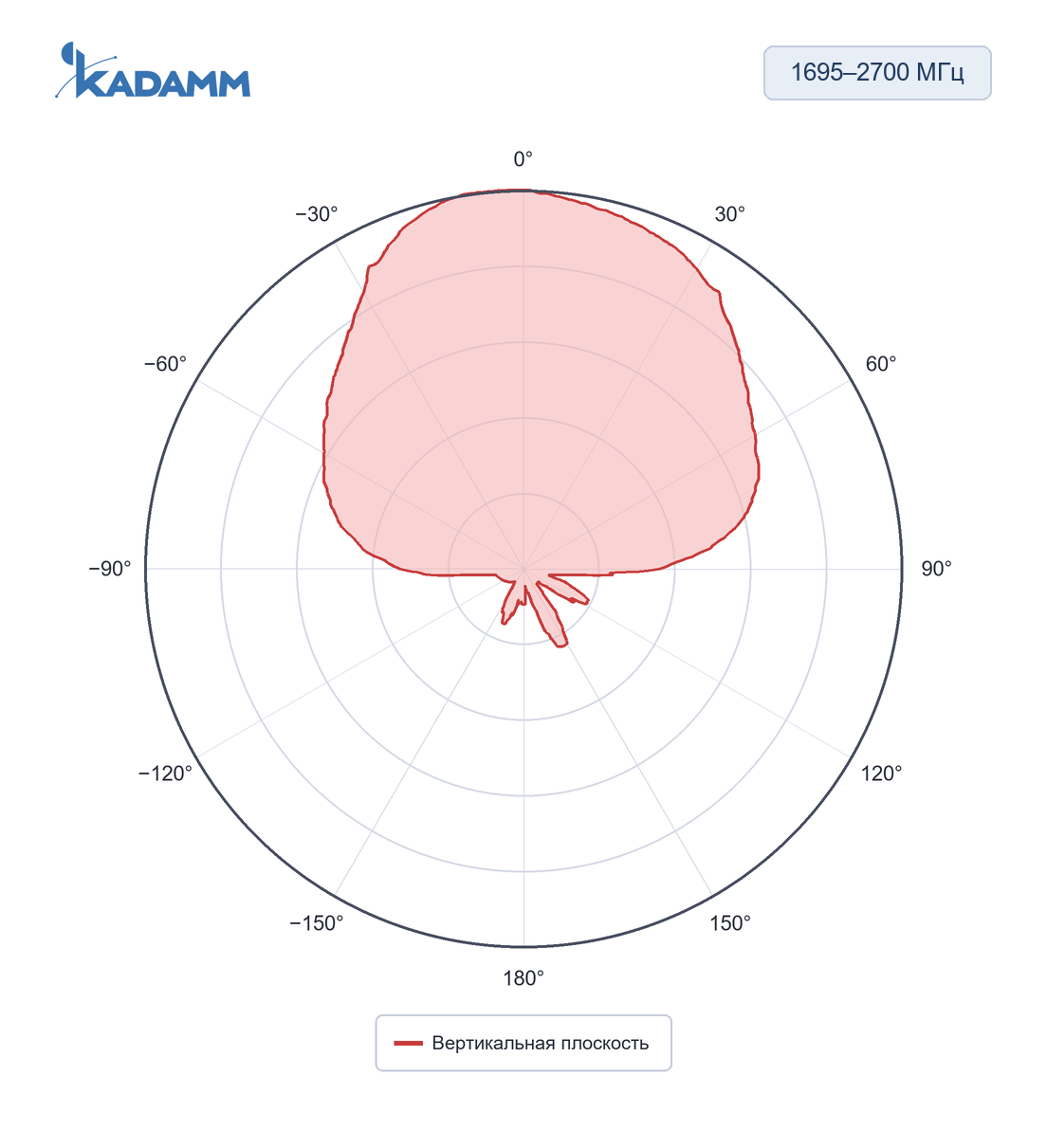

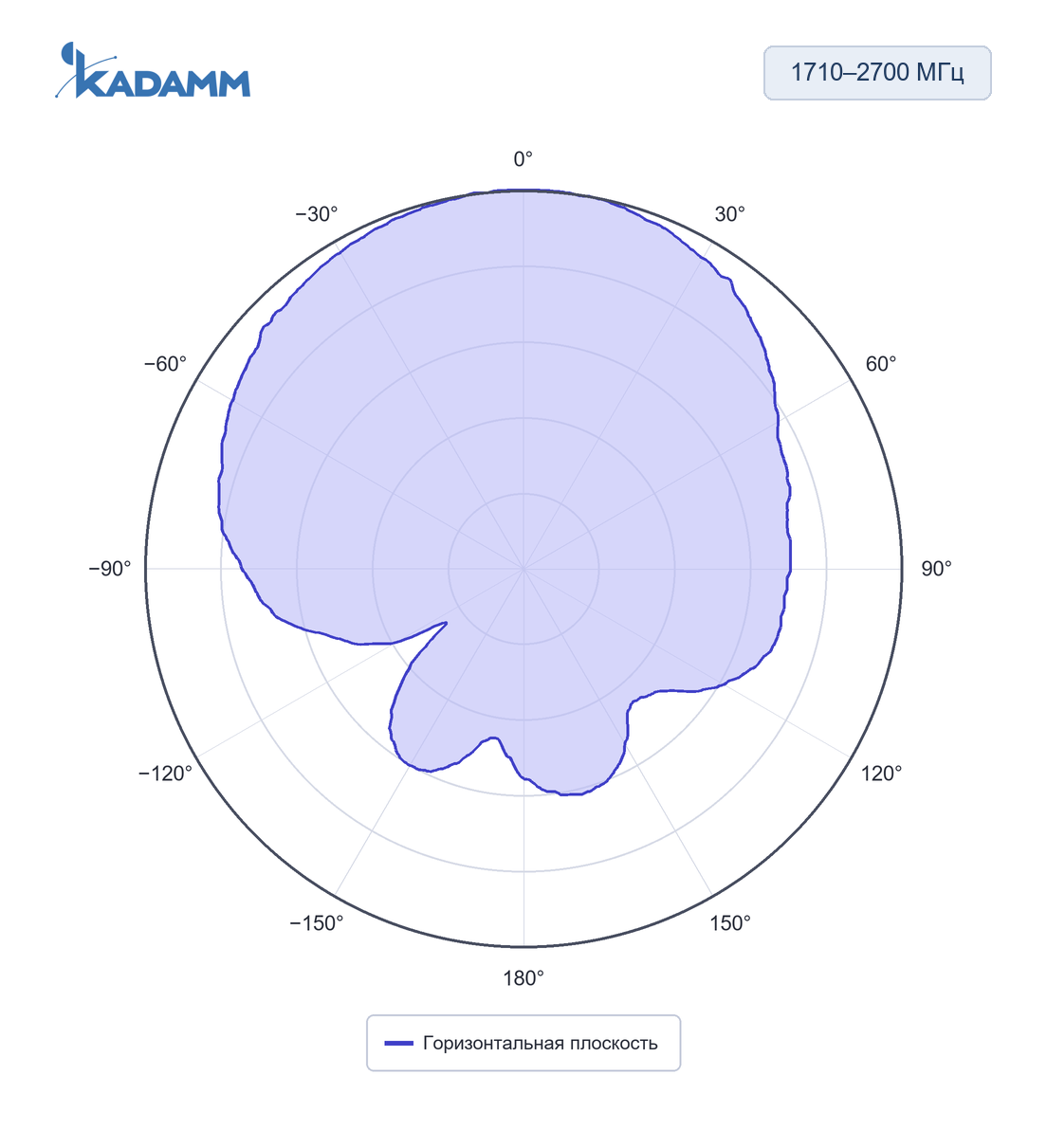

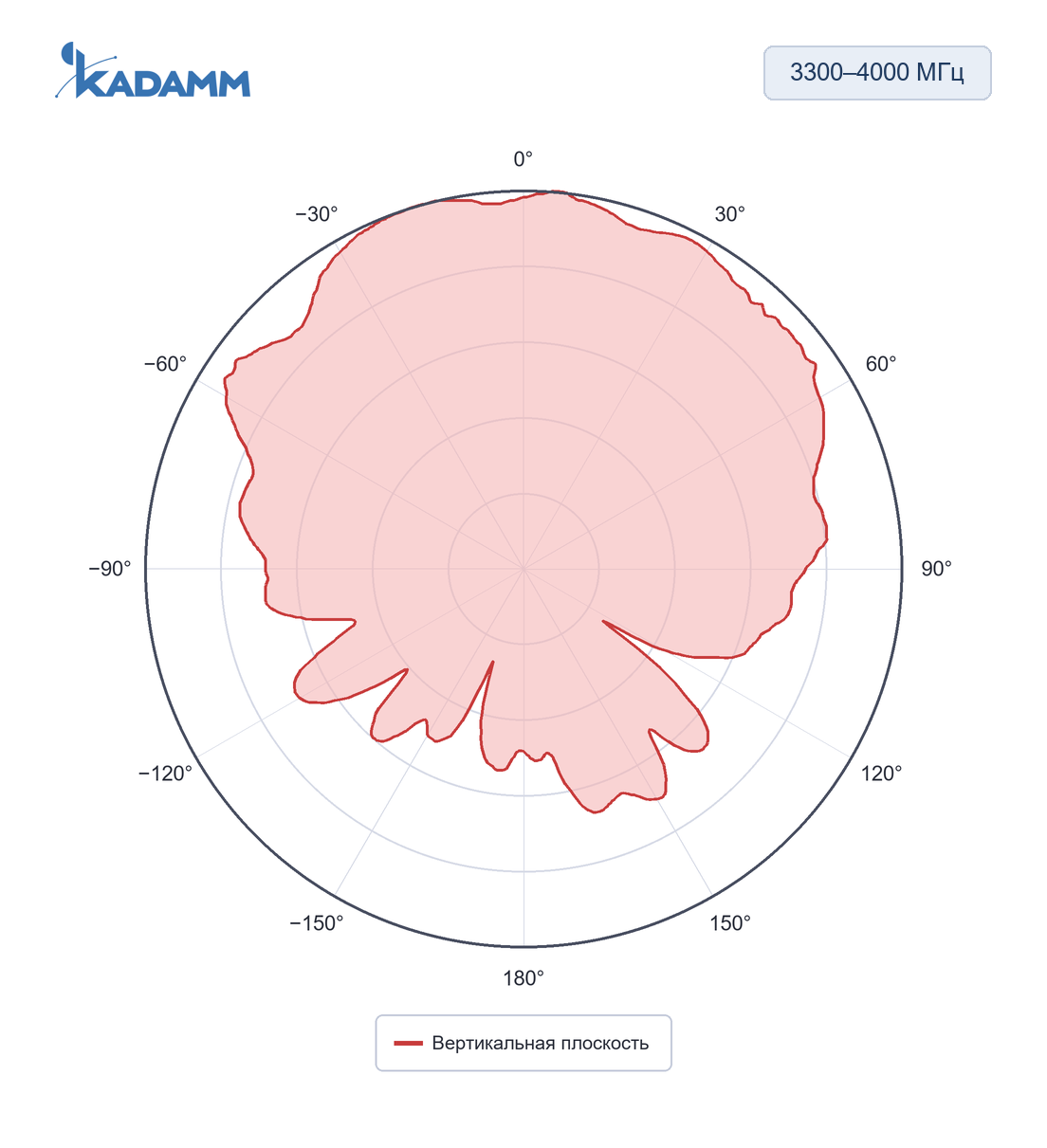

Диаграммы направленности
Ключевые особенности
Отдельные входы I-ATP-600/6000-M.
Значение I-ATP-600/6000-M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP-600/6000-M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP-600/6000-M.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–10,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 2/4 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP9-600/4000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 4,0/5,5/8,5/7,0 дБи | 4 | вертикальная + горизонтальная (H + V) | 108–80°/130–85°/95–58°/65–33° / 98–75°/108–78°/83–45°/90–25° | 50 Вт | 4 × N или 4.3-10 (розетка) | 385 × 315 × 68 мм | 1,5 кг | −40…+65 °C | ≤2,5 |
| KADAMM I-ATP9-600/4000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 5,5 / 8,5 / 7,0 | 2 | вертикальная + горизонтальная (H + V) | 100° / 98° / 90° / 65° / 45° / 83° / 80° / 78° / 60° / 38° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM I-ATP9-600/6000M4 | 617–960 / 1695–2700 / 3300–4000 / 4800–6000 | 6,5/7,0/10,5/10,5 дБи | 4 | ±45° (2 порта 617–2700 + 2 порта 3300–6000 МГц) | 80°/75°/60°/60° / 70°/60°/35°/35° | 100 Вт | 4 × 4.3-10 (розетка) | 308 × 420 × 82 мм | 1,6 кг | −55…+60 °C | ≤1,7 / ≤1,5 / ≤1,7 / ≤1,7 |
| KADAMM I-ATP9-617/6000M | 617–960 / 1425–2700 / 3300–3800 / 4900–6000 | 5,5/8,5/7,0 /6,5 | 2 | вертикальная + горизонтальная (H + V) | 90°65°45°23° / 78°60°38°25° | 50 Вт | 2 × 4.3-10 (розетка) | 315 × 195 × 68 мм | 0,65 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATP6-698/4000M4 | 698–960 / 1710–2700 / 3300–4000 | 6,0/6,5/6,5 дБи | 4 | 2 × ±45° | 75°/70°/68° / 70°/70°/60° | 50 Вт (на порт) | 4 × 4.3-10 (розетка) | 308 × 420 × 82 мм | 2,8 кг | −55…+60 °C | ≤1,8 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATP-600/6000-M.
- IEC 60529 — документ, на который ссылается техническое описание I-ATP-600/6000-M.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP-600/6000-M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 0,02 = 68,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 17 − 68,8 = −51,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP-600/6000-M:
Перед заказом KADAMM I-ATP-600/6000-M сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Внутри здания герметизация разъёмов I-ATP-600/6000-M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP-600/6000-M выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP-600/6000-M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP-600/6000-M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP-600/6000-M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
