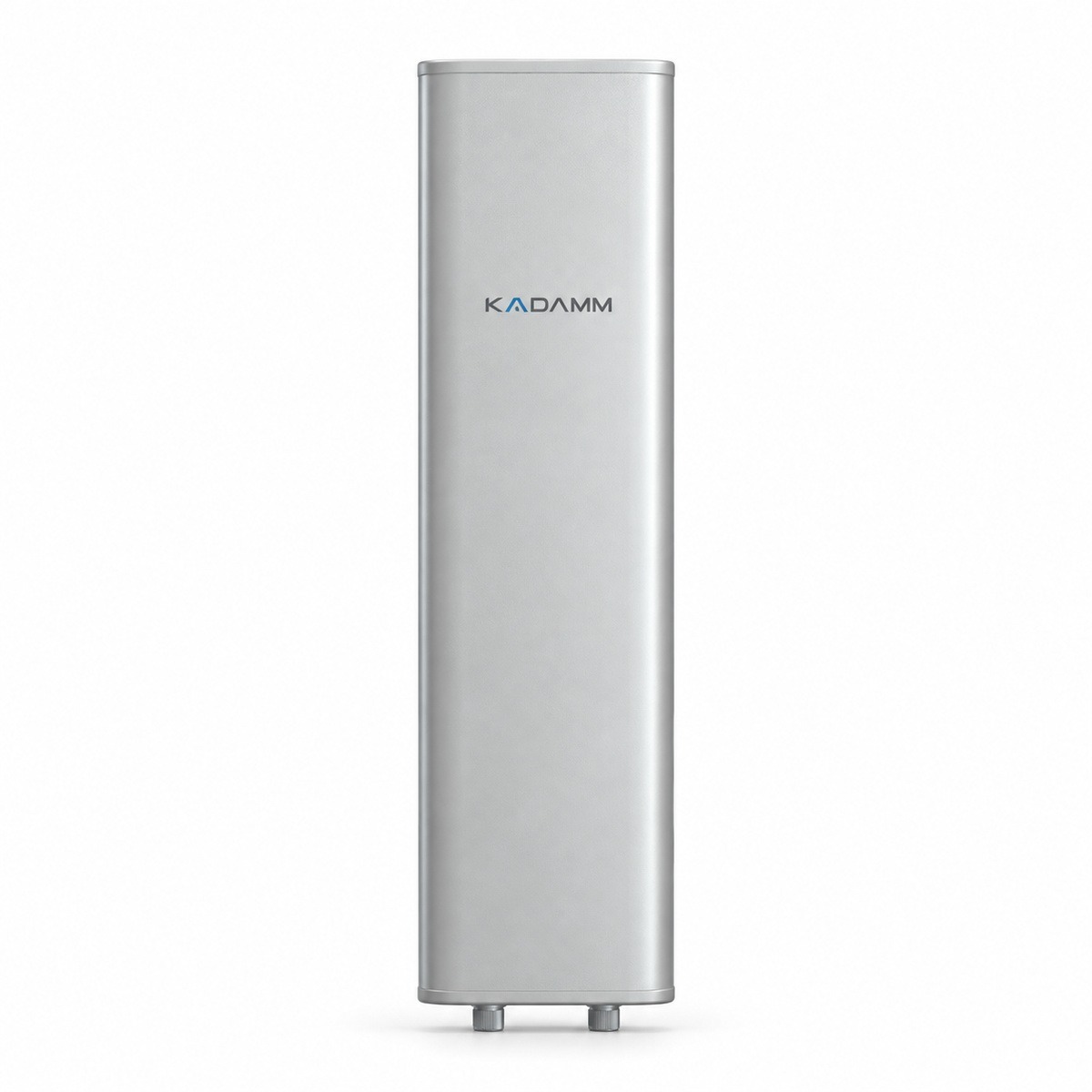

KADAMM I-ATP17-4720/4820M — внутренняя панельная антенна 4G/5G MIMO 4720–4820 МГц, 17 дБи

KADAMM I-ATP17-4720/4820M — направленная антенна для помещений диапазона 4720–4820 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 65°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 600 × 167 × 55 мм; масса 2,2 кг; крепление: Ø50–110 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 4×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

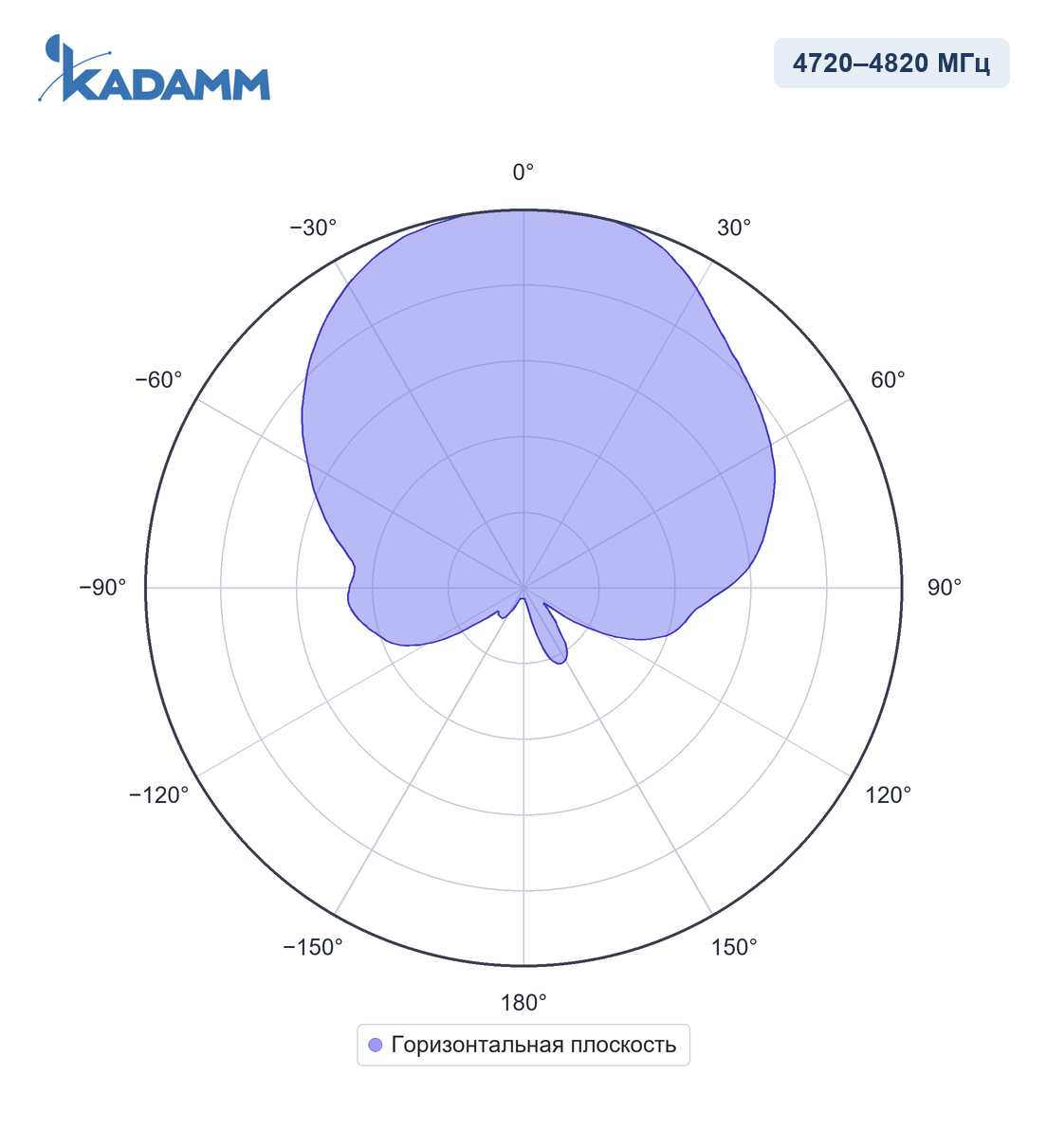

4720–4820 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

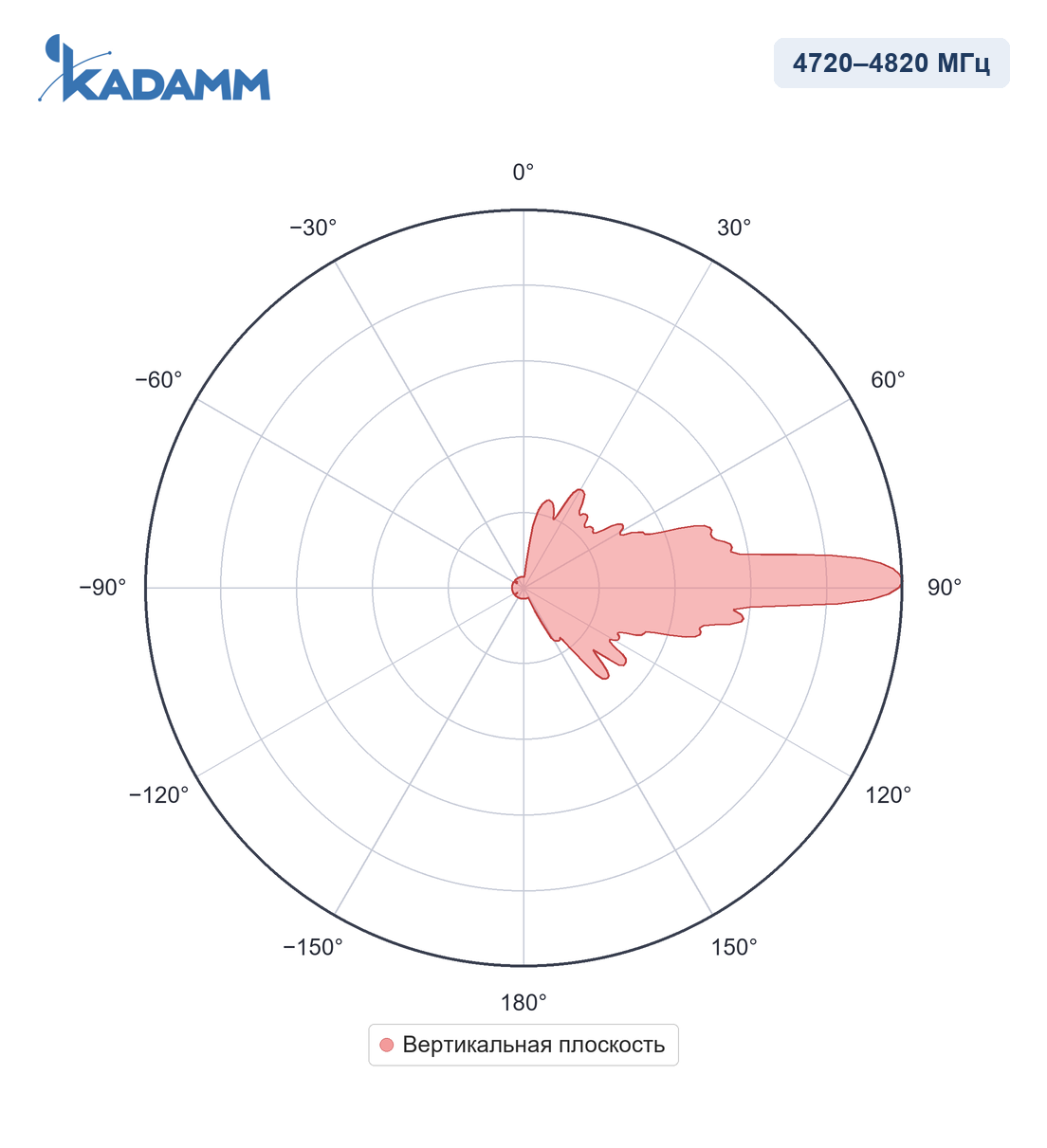

4720–4820 МГц, вертикальная плоскостьПо вертикали 6°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 6°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP17-4720/4820M — 4 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP17-4720/4820M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP17-4720/4820M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 17 = 30 дБм, то есть около 1 Вт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 4770 МГц (середина полосы 4720–4820 МГц): L = 32,45 + 20·lg 4770 + 20·lg 0,02 = 72 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 30 − 72 = −42 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Перед заказом KADAMM I-ATP17-4720/4820M сверьте с проектом:

• Частоты оборудования — внутри 4720–4820 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø50–110 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATP17-4720/4820M — на трубу Ø50–110 мм.
• I-ATP17-4720/4820M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 65° задаёт ширину полосы покрытия.
• Наклон I-ATP17-4720/4820M: механический 0…-15° — кронштейном.
• Разъёмы — 4 × розетка N (IEC 61169-16), выведены снизу.
• Разъёмы I-ATP17-4720/4820M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.

Упаковка 830 × 270 × 150 мм.
