Направленная антенна для помещений: 3300–3800 МГц, усиление 15 дБи, луч 25°.
Что представляет собой антенна

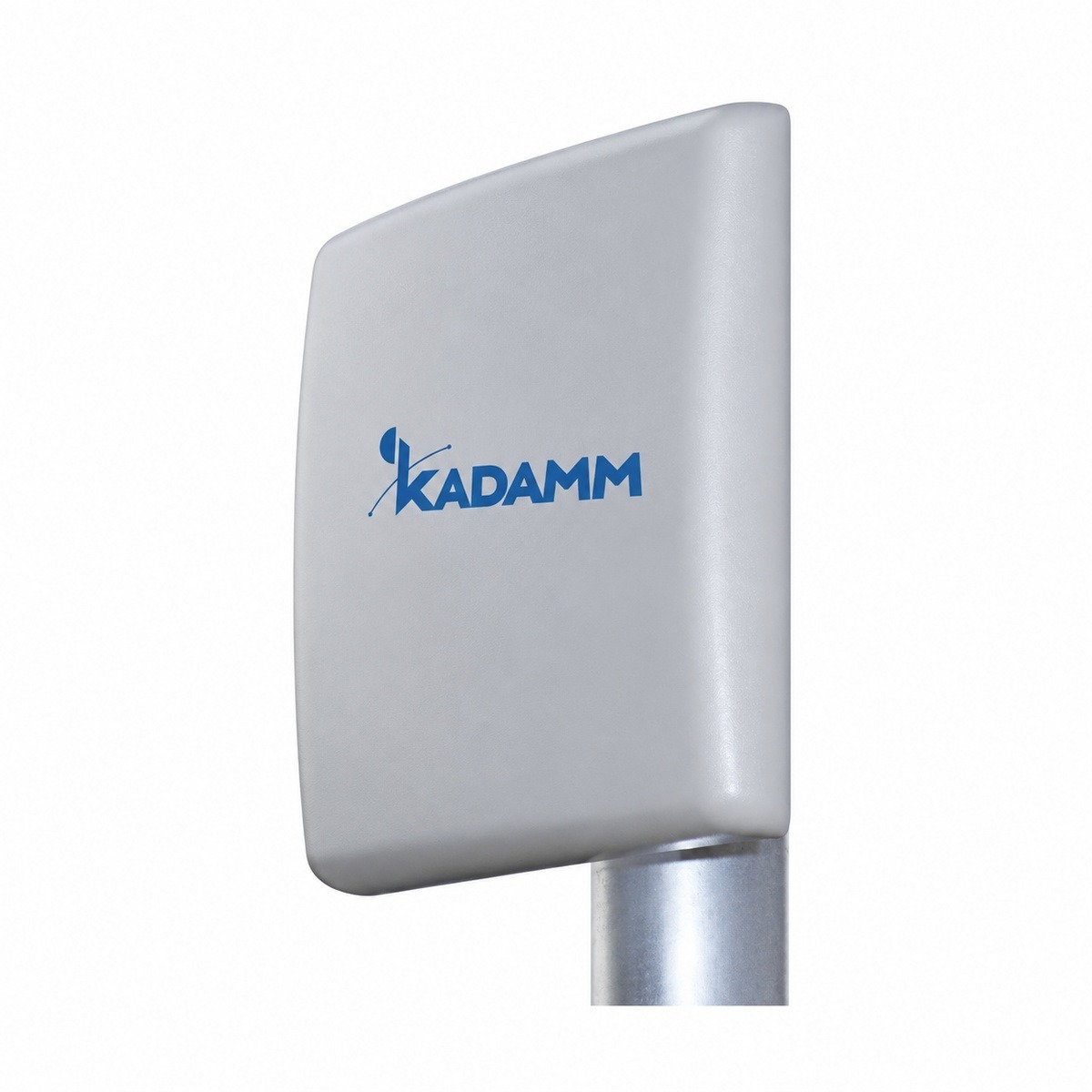

KADAMM I-ATP15-3300/3800SH — направленная антенна для помещений диапазона 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 25°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 190 × 190 × 31 мм; масса 0,45 кг; крепление: Ø25–50 мм; радом — abs-пластик; предельная скорость ветра 40 м/с; рабочая температура −30…+60 °C.
Разъём — 2×N, расположение — сзади. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 3300–3800 МГц, у I-ATP12-3300/4000M — 3300–4000 МГц
- Усиление 15 дБи, у I-ATP12-3300/4000M — 12 дБи (больше на 3 дБ)
- Луч по горизонтали 25°, у I-ATP12-3300/4000M — 65°
- Габариты 190 × 190 × 31 мм, у I-ATP12-3300/4000M — 210 × 120 × 42 мм
- Тяжелее на 0,1 кг (0,45 кг и 0,35 кг)
Запас по дальности больше у KADAMM I-ATP15-3300/3800SH; KADAMM I-ATP12-3300/4000M легче и проще в монтаже.
- Усиление 15 дБи, у I-ATP8-3300/3800M — 8 дБи (больше на 7 дБ)
- 2 порта, у I-ATP8-3300/3800M — 4
- Габариты 190 × 190 × 31 мм, у I-ATP8-3300/3800M — 210 × 120 × 42 мм
У KADAMM I-ATP15-3300/3800SH больше усиление; KADAMM I-ATP8-3300/3800M выбирают, если важен её число портов.
- Полосы 3300–3800 МГц, у I-ATP10-698/2700S — 698–960 и 1710–2700 МГц
- Усиление 15 дБи, у I-ATP10-698/2700S — 14 дБи (больше на 1 дБ)
- Луч по горизонтали 25°, у I-ATP10-698/2700S — 55°
- 2 порта, у I-ATP10-698/2700S — 1
- Габариты 190 × 190 × 31 мм, у I-ATP10-698/2700S — 1250 × 250 × 40 мм
- Легче на 0,75 кг (0,45 кг и 1,2 кг)
У KADAMM I-ATP15-3300/3800SH больше усиление; KADAMM I-ATP10-698/2700S выбирают, если важен её набор полос.
Конструкция и материалы

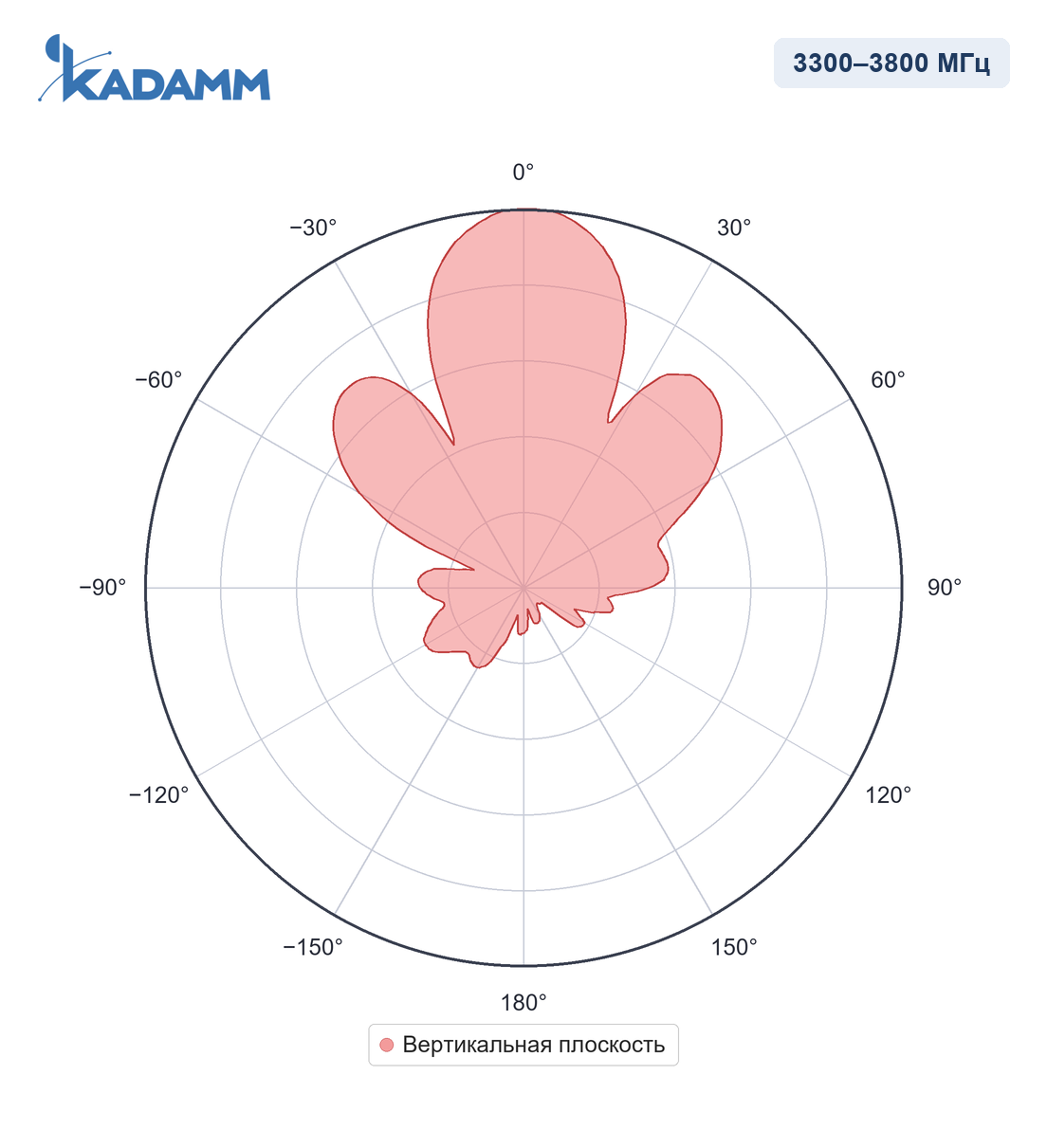

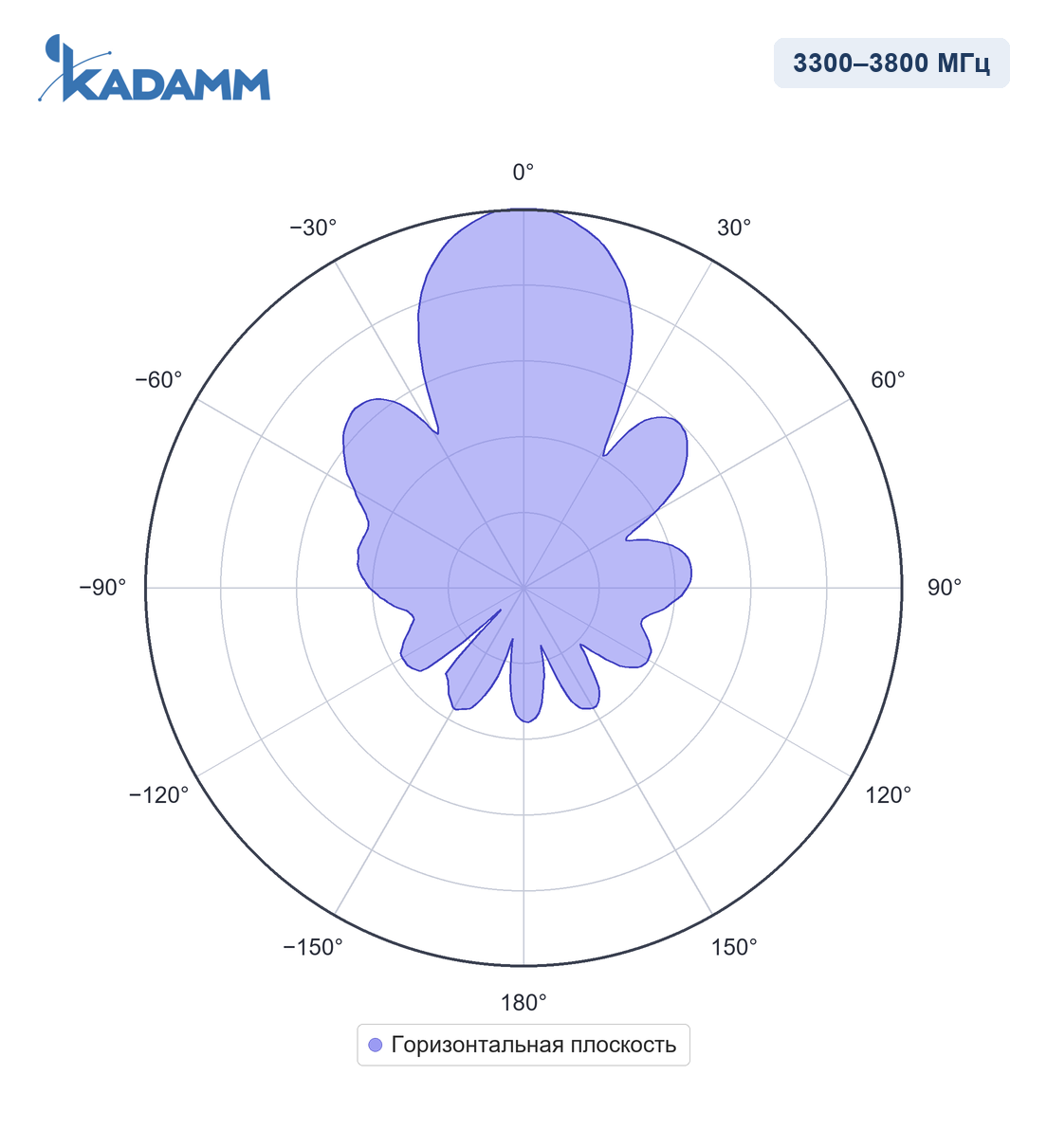

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 25°; по вертикали — 25°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.
Ключевые особенности
Отдельные входы I-ATP15-3300/3800SH.
Значение I-ATP15-3300/3800SH по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 25°; по ней видно, какой сектор закрывает I-ATP15-3300/3800SH.
Согласование I-ATP15-3300/3800SH с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP15-3300/3800SH.
Крепление: на трубу Ø25–50 мм; механический наклон 0…-10°.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 25° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Размеры упаковки | 250 × 210 × 85 мм |
| Масса антенны | 0,45 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | 0…-10° |
| Рабочая температура | −30…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP15-3300/3800SH — 2 × розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP15-3300/3800SH покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP15-3300/3800SH в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP15-3300/3800SH подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 15 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 15 = 28 дБм, то есть около 631 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 0,02 = 69,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 28 − 69,5 = −41,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP15-3300/3800SH:
Перед заказом KADAMM I-ATP15-3300/3800SH сверьте с проектом:
- Частоты оборудования — внутри 3300–3800 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 2×N
- Опора и крепление — на трубу Ø25–50 мм
- Климат площадки — в пределах −30…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP15-3300/3800SH — на трубу Ø25–50 мм.
- I-ATP15-3300/3800SH ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 25° задаёт ширину полосы покрытия.
- Наклон I-ATP15-3300/3800SH: механический 0…-10° — кронштейном.
- Разъёмы — 2 × розетка N (IEC 61169-16), выведены сзади.
- Внутри здания герметизация разъёмов I-ATP15-3300/3800SH не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP15-3300/3800SH
- Монтажный комплект на трубу Ø25–50 мм
Упаковка 250 × 210 × 85 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP15-3300/3800SH и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP15-3300/3800SH и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP15-3300/3800SH пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

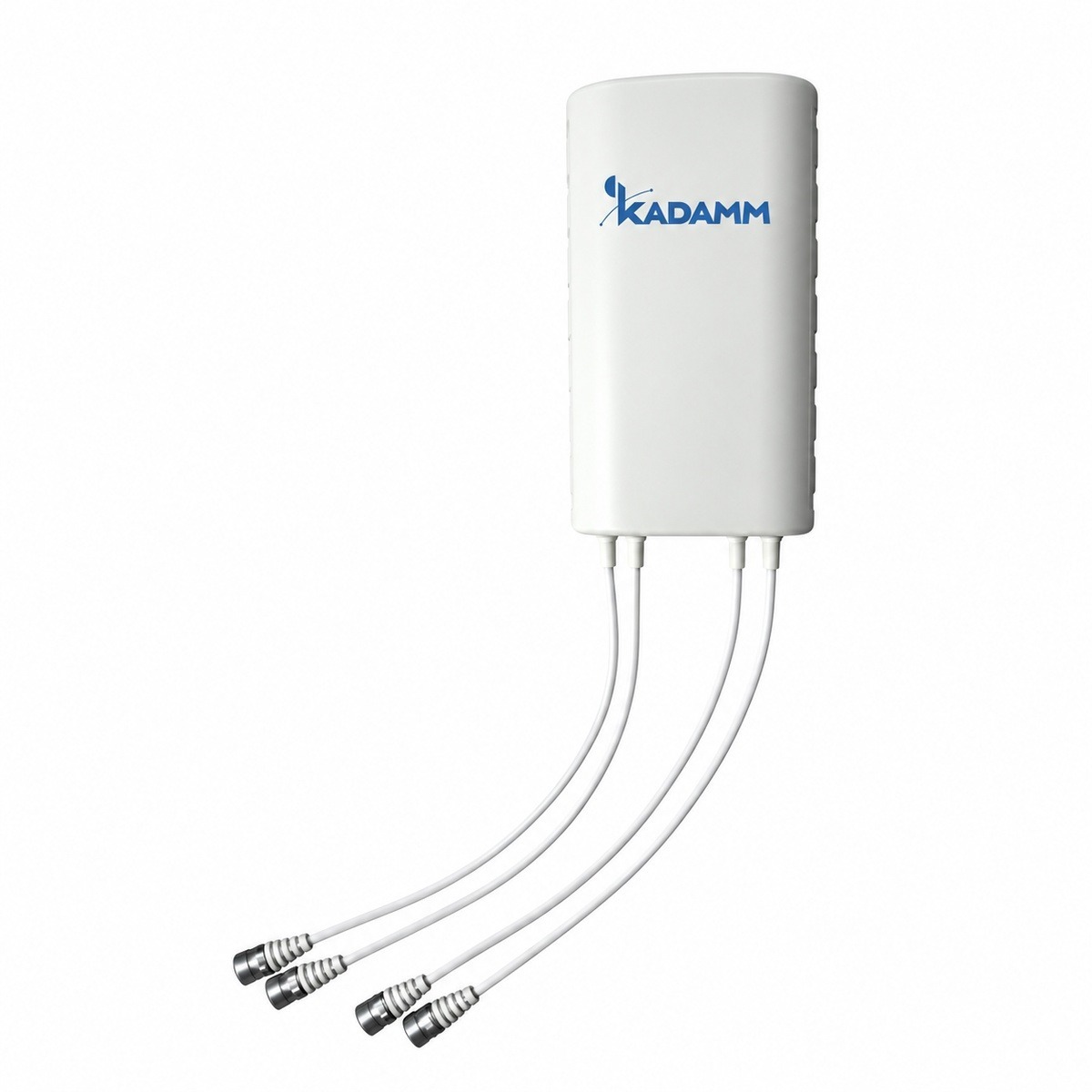

| Параметр | KADAMM I-ATP15-3300/3800SH | KADAMM I-ATP12-3300/4000M | KADAMM I-ATP8-3300/3800M | KADAMM I-ATP10-698/2700S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 3300–4000 МГц | 3300–3800 МГц | 698–960 и 1710–2700 МГц |
| Усиление | 15 дБи | 12 дБи | 8 дБи | 14 дБи |
| Луч по горизонтали | 25° | 65° | — | 55° |
| Поляризация | Две линейные (V+H) | ±45° | - 45° ( Port1/3 ) , + 45° ( Port2/4 ) | Вертикальная |
| Порты | 2 | 2 | 4 | 1 |
| Габариты | 190 × 190 × 31 мм | 210 × 120 × 42 мм | 210 × 120 × 42 мм | 1250 × 250 × 40 мм |
| Масса | 0,45 кг | 0,35 кг | 0,5 кг | 1,2 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
