Направленная антенна для помещений: 4720–4820 МГц, усиление 11 дБи, луч ≥65°.
Что представляет собой антенна

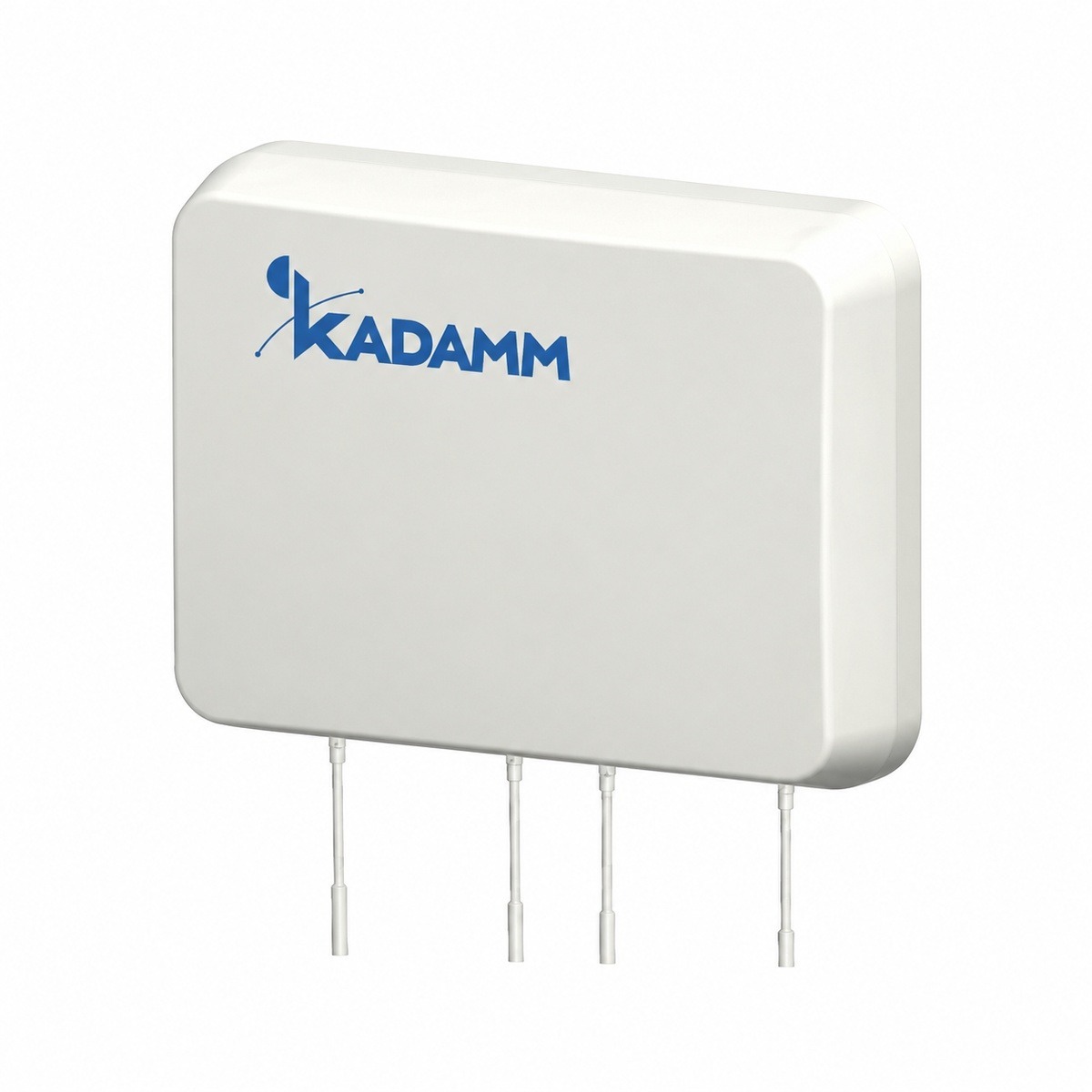

KADAMM I-ATP11-4720/4820M — направленная антенна для помещений диапазона 4720–4820 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор ≥65°, а назад — ослабленно (отношение вперёд/назад 20 дБ).
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.
Пример расчёта: на 4770 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 4770 + 20·lg 3 ≈ 115,6 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,6; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 172 × 92 × 18 мм; масса 0,4 кг; крепление: на стену; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 4×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 11 дБи, у I-ATP17-4720/4820M — 17 дБи (меньше на 6 дБ)
- Габариты 172 × 92 × 18 мм, у I-ATP17-4720/4820M — 600 × 167 × 55 мм
- Легче на 1,8 кг (0,4 кг и 2,2 кг)
KADAMM I-ATP17-4720/4820M берут, когда нужен запас по дальности; KADAMM I-ATP11-4720/4820M легче и проще в монтаже.
- Полосы 4720–4820 МГц, у I-ATP9-698/6000M4 — 698–6000 МГц
- Усиление 11 дБи, у I-ATP9-698/6000M4 — 9 дБи (больше на 2 дБ)
- Луч по горизонтали 65°, у I-ATP9-698/6000M4 — 50–90°
- Разъём N, у I-ATP9-698/6000M4 — 4.3-10
- Габариты 172 × 92 × 18 мм, у I-ATP9-698/6000M4 — 390 × 280 × 70 мм
У KADAMM I-ATP11-4720/4820M больше усиление; KADAMM I-ATP9-698/6000M4 выбирают, если важен её набор полос.
- Полосы 4720–4820 МГц, у I-ATP8-3300/3800M — 3300–3800 МГц
- Усиление 11 дБи, у I-ATP8-3300/3800M — 8 дБи (больше на 3 дБ)
- Габариты 172 × 92 × 18 мм, у I-ATP8-3300/3800M — 210 × 120 × 42 мм
- Легче на 0,1 кг (0,4 кг и 0,5 кг)
У KADAMM I-ATP11-4720/4820M больше усиление; KADAMM I-ATP8-3300/3800M выбирают, если важен её набор полос.
Конструкция и материалы
Диаграммы направленности

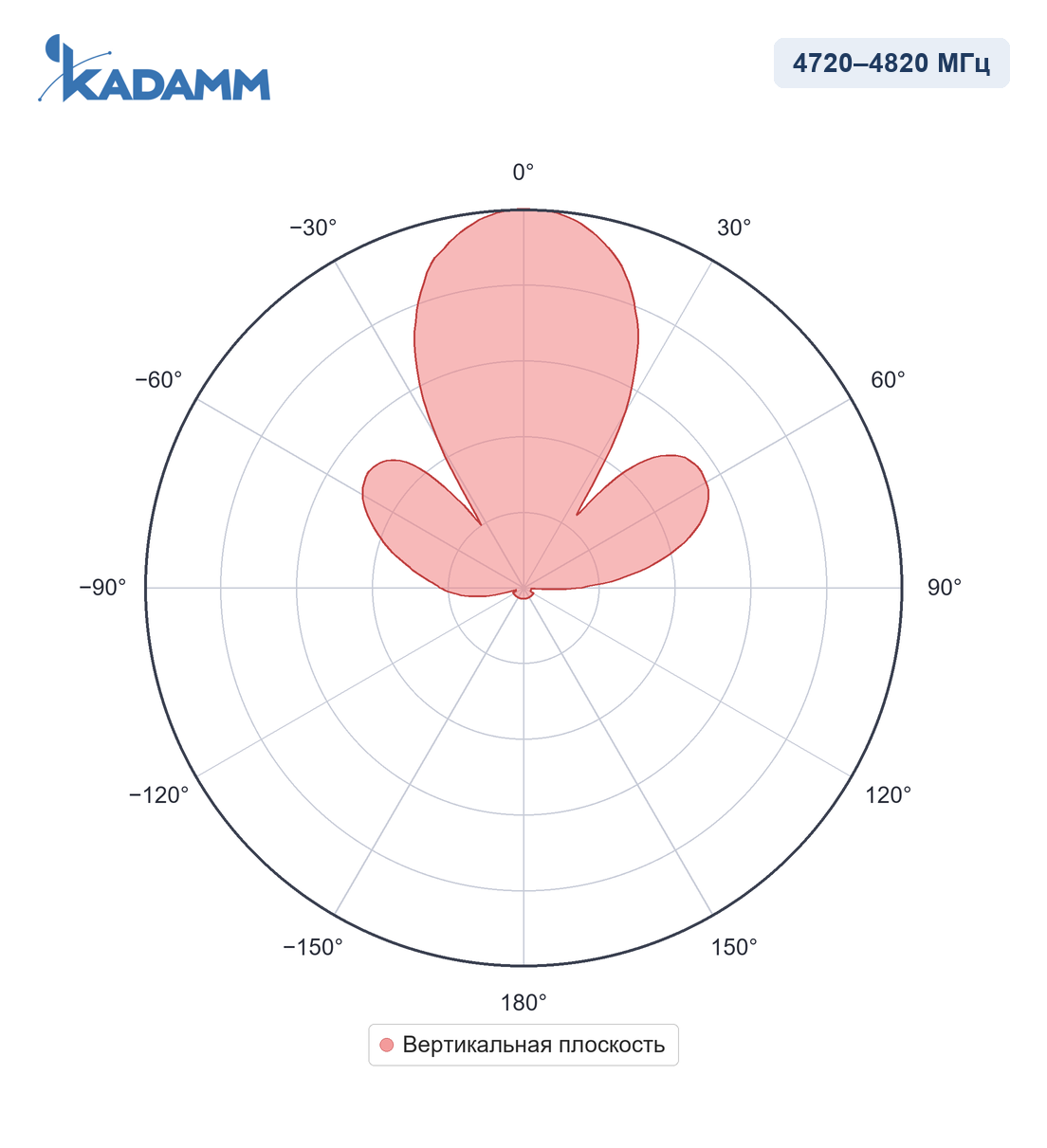

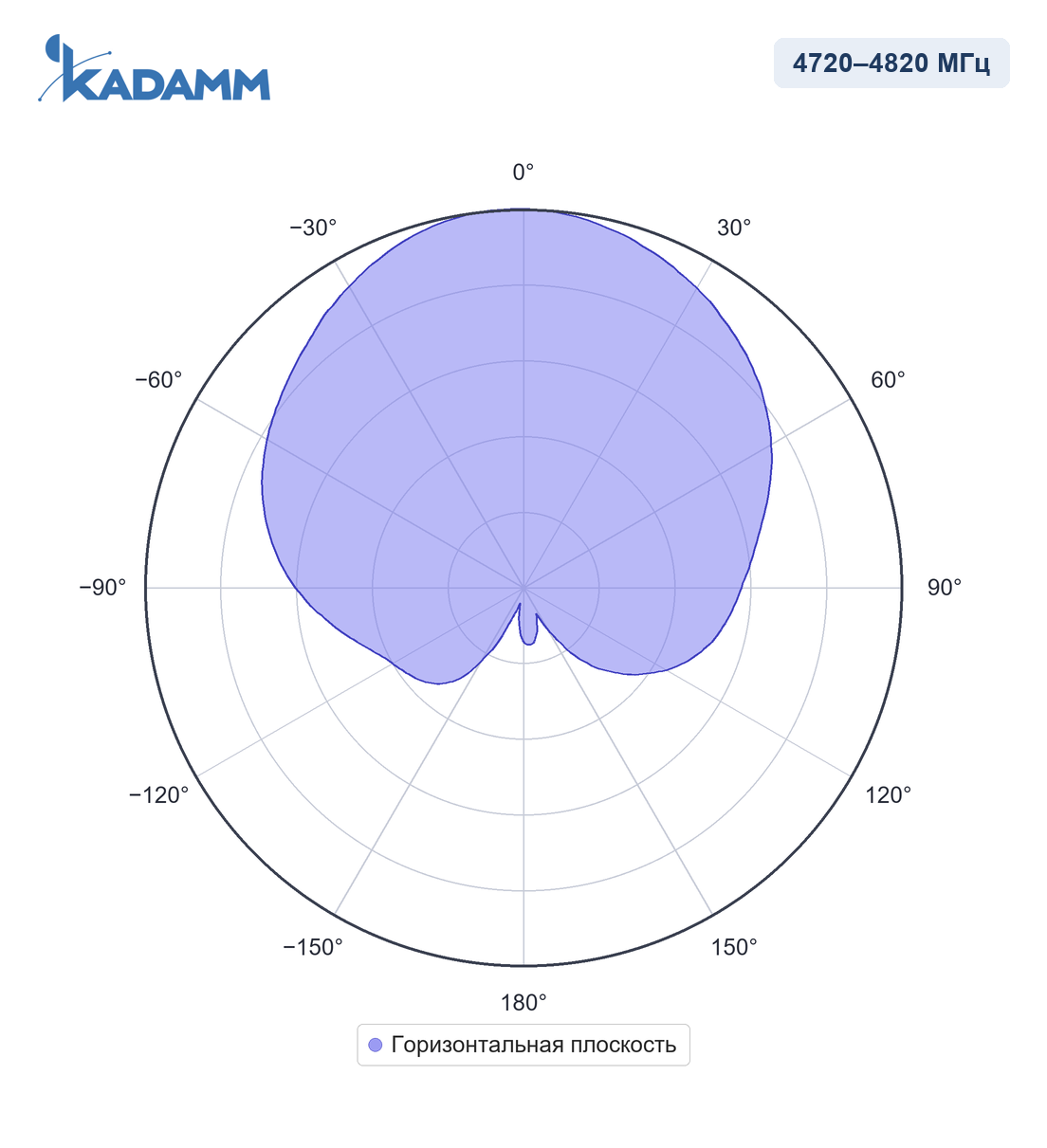

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — ≥35°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.
Ключевые особенности
Отдельные входы I-ATP11-4720/4820M для двух поляризаций ±45°.
Значение I-ATP11-4720/4820M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает I-ATP11-4720/4820M.
Согласование I-ATP11-4720/4820M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP11-4720/4820M.
Крепление: на стену.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4720–4820 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | ≥65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 20 |
| Поляризация | ±45° |
| КСВН | ≤1,6 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 172 × 92 × 18 мм |
| Масса антенны | 0,4 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление | на стену |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP11-4720/4820M — 4 × розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP11-4720/4820M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP11-4720/4820M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 11 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 11 = 24 дБм, то есть около 251 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 4770 МГц (середина полосы 4720–4820 МГц): L = 32,45 + 20·lg 4770 + 20·lg 0,02 = 72 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 24 − 72 = −48 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Перед заказом KADAMM I-ATP11-4720/4820M сверьте с проектом:
- Частоты оборудования — внутри 4720–4820 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 4×N
- Опора и крепление — на стену
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP11-4720/4820M — на стену.
- I-ATP11-4720/4820M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 65° задаёт ширину полосы покрытия.
- Разъёмы — 4 × розетка N (IEC 61169-16), выведены снизу.
- В помещении разъёмы I-ATP11-4720/4820M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP11-4720/4820M
- Крепёж для монтажа на стену
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP11-4720/4820M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP11-4720/4820M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP11-4720/4820M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP11-4720/4820M | KADAMM I-ATP17-4720/4820M | KADAMM I-ATP9-698/6000M4 | KADAMM I-ATP8-3300/3800M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 4720–4820 МГц | 4720–4820 МГц | 698–6000 МГц | 3300–3800 МГц |
| Усиление | 11 дБи | 17 дБи | 9 дБи | 8 дБи |
| Луч по горизонтали | 65° | 65° | 50–90° | — |
| Поляризация | ±45° | ±45° | Две линейные (V+H) | - 45° ( Port1/3 ) , + 45° ( Port2/4 ) |
| Порты | 4 | 4 | 4 | 4 |
| Габариты | 172 × 92 × 18 мм | 600 × 167 × 55 мм | 390 × 280 × 70 мм | 210 × 120 × 42 мм |
| Масса | 0,4 кг | 2,2 кг | уточняйте у менеджера | 0,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
