KADAMM I-ATP10-698/2700S — внутренняя панельная антенна 4G/5G 698–2700 МГц, 12–14 дБи

KADAMM I-ATP10-698/2700S — направленная антенна для помещений диапазона 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 55°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1250 × 250 × 40 мм; масса 1,2 кг; крепление: Ø25–50 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+65 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

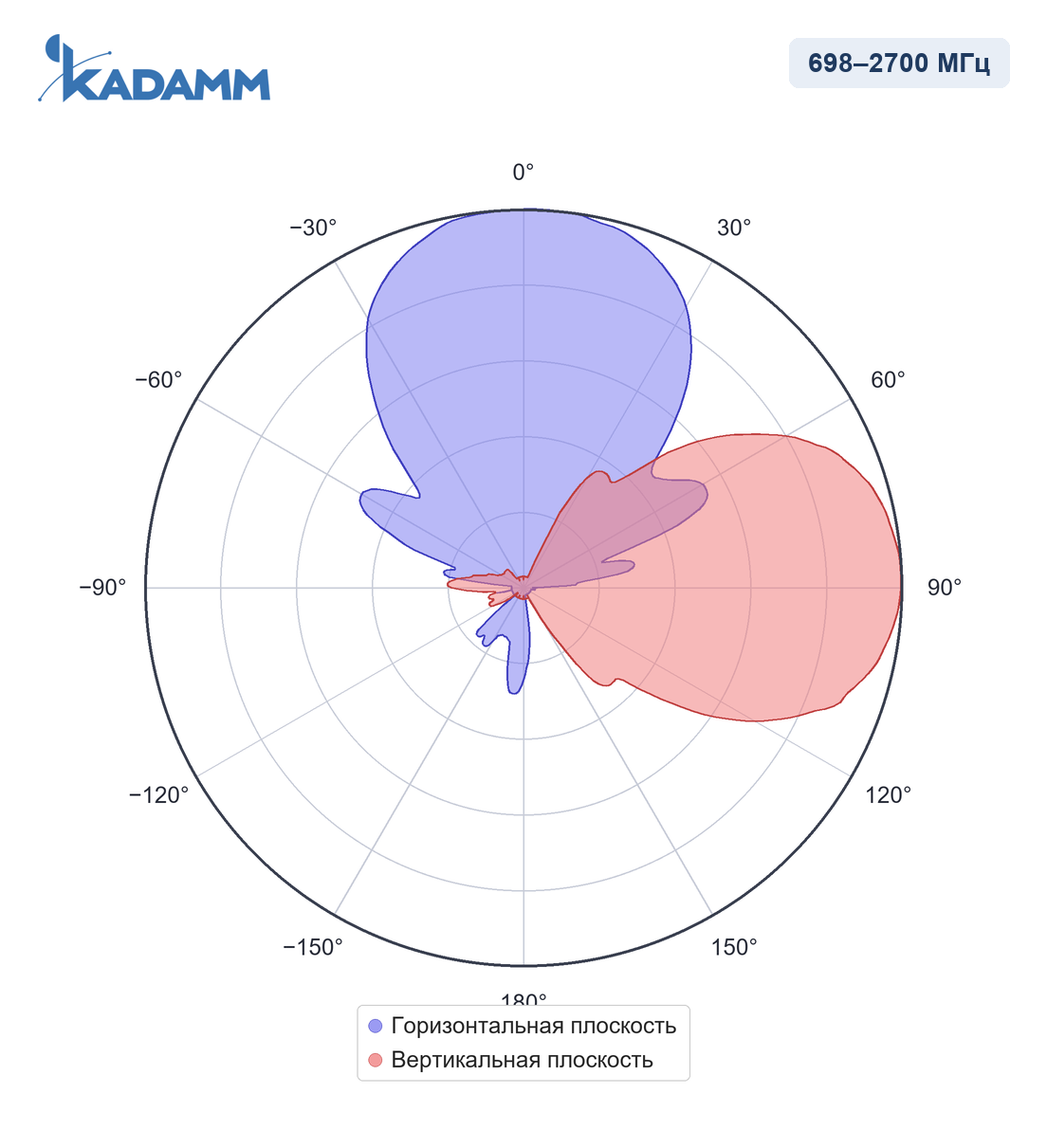

698–2700 МГцГлавный лепесток по горизонтали 55°, по вертикали 35–45°, усиление в максимуме 12–14 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

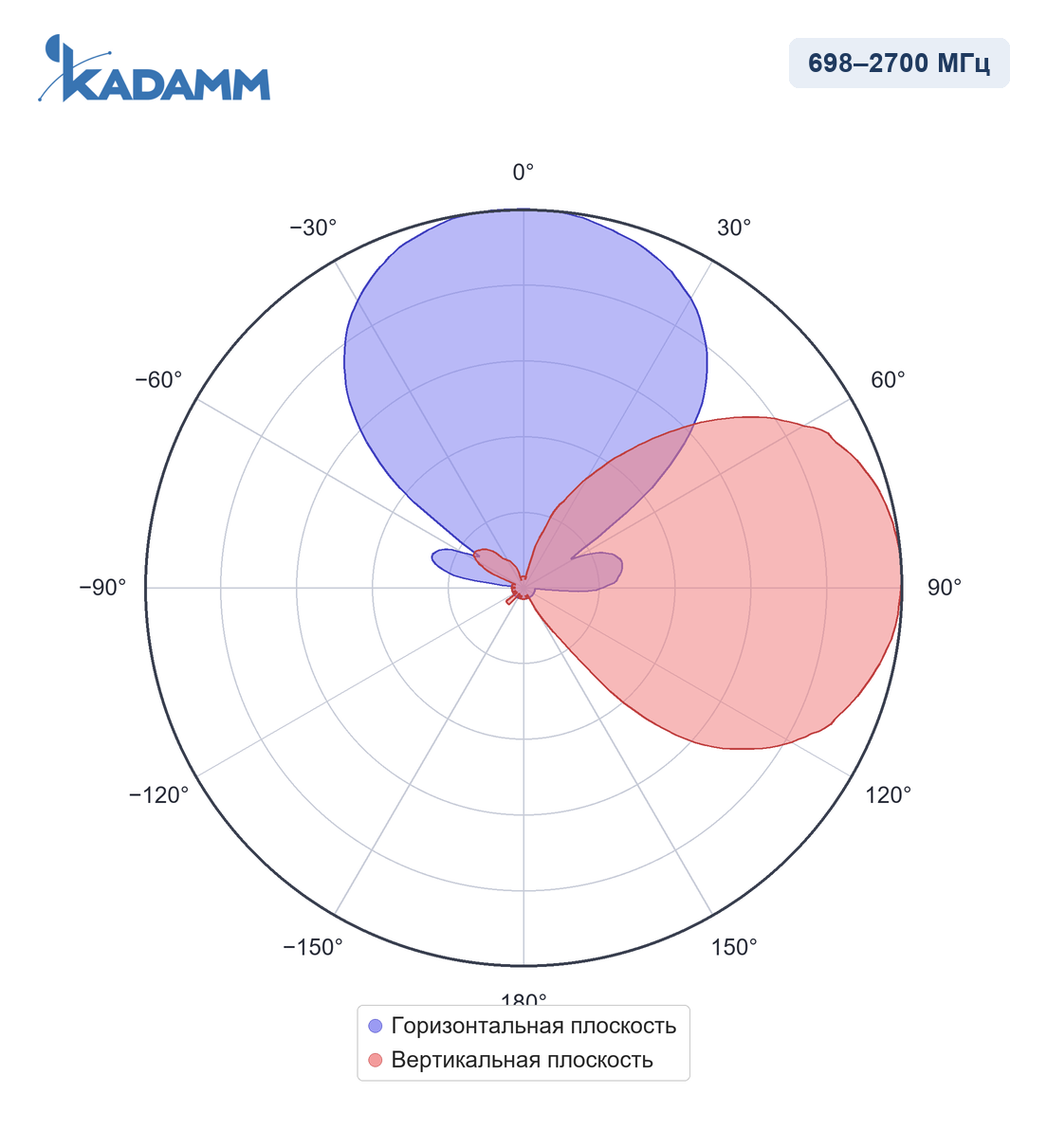

698–2700 МГцГлавный лепесток по горизонтали 55°, по вертикали 35–45°, усиление в максимуме 12–14 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 55°; по вертикали — 35–45°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP10-698/2700S — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP10-698/2700S покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP10-698/2700S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP10-698/2700S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 14 = 27 дБм, то есть около 501 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 27 − 56,8 = −29,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP10-698/2700S:

Перед заказом KADAMM I-ATP10-698/2700S сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø25–50 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление I-ATP10-698/2700S — на трубу Ø25–50 мм.
• I-ATP10-698/2700S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 55° задаёт ширину полосы покрытия.
• Наклон I-ATP10-698/2700S: механический −30…30° — кронштейном.
• Разъёмы — розетка N (IEC 61169-16), выведены снизу.
• Разъёмы I-ATP10-698/2700S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
