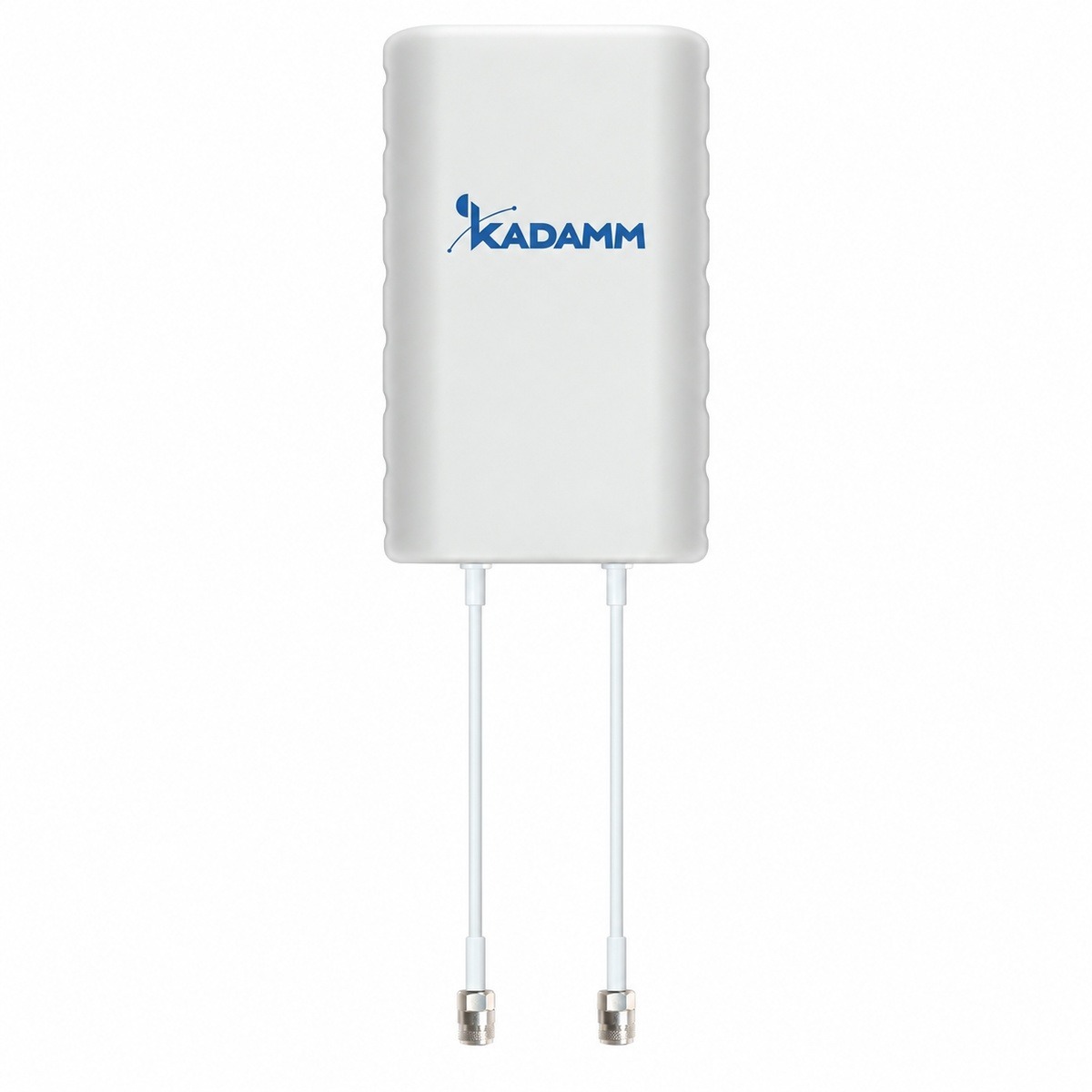

KADAMM I-ATP12-3300/4000M — внутренняя панельная антенна 4G/5G MIMO 3300–4000 МГц, 12 дБи

KADAMM I-ATP12-3300/4000M — направленная антенна для помещений диапазона 3300–4000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 65 ± 10°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 210 × 120 × 42 мм; масса 0,35 кг; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

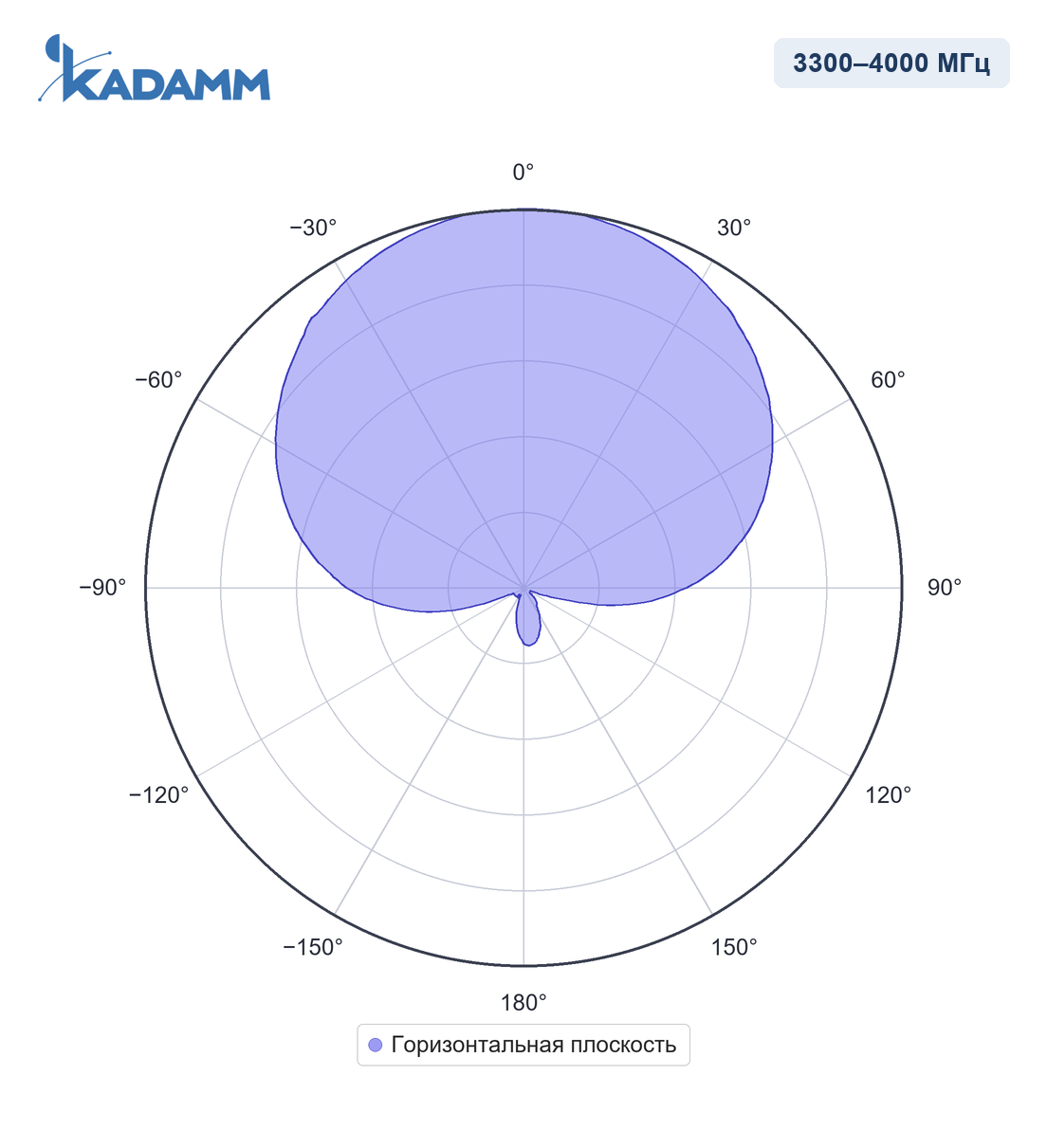

3300–4000 МГцГлавный лепесток по горизонтали 65 ± 10°, по вертикали 35 ± 10°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

3300–4000 МГцГлавный лепесток по горизонтали 65 ± 10°, по вертикали 35 ± 10°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

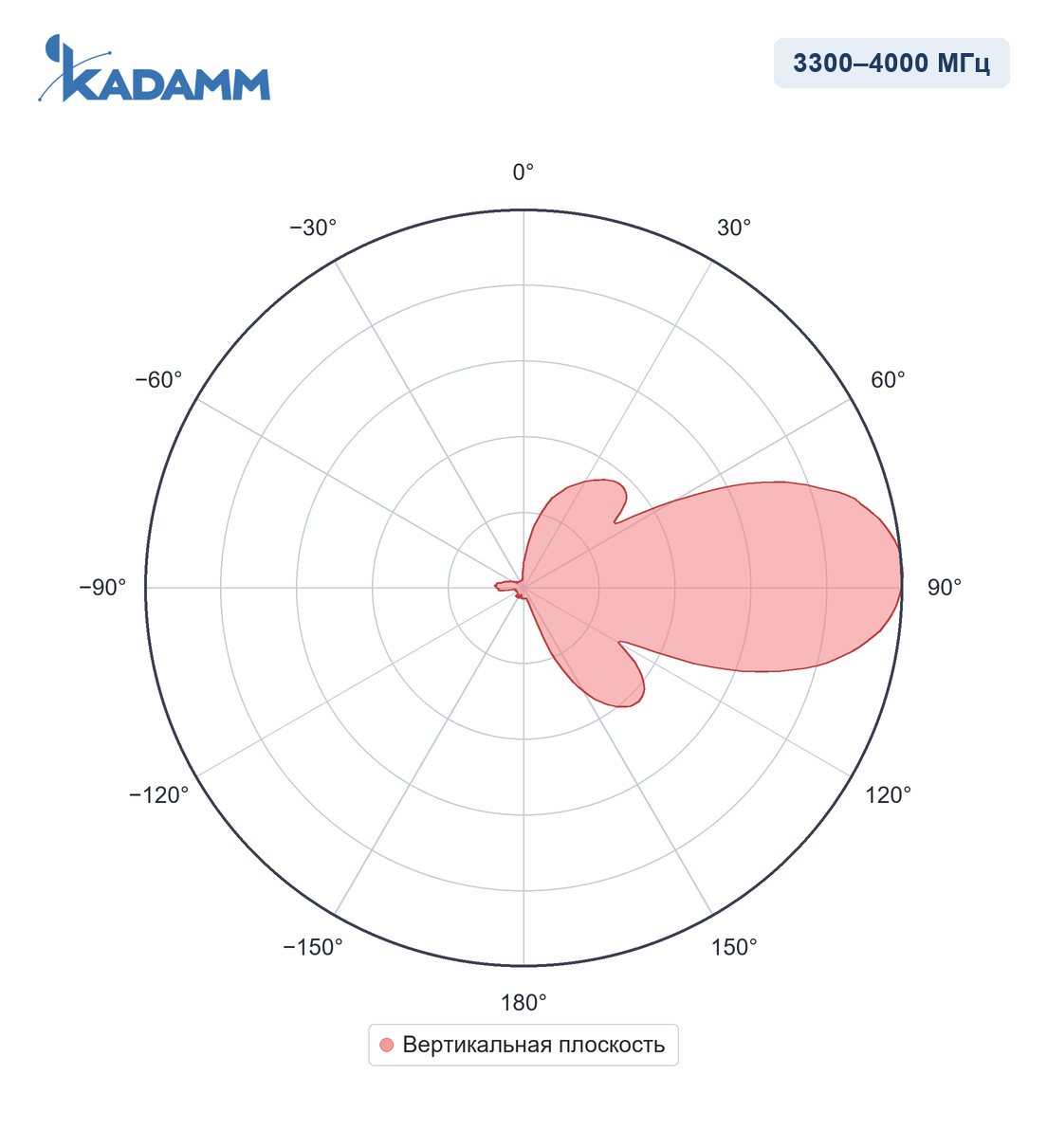

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 35 ± 10°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP12-3300/4000M — 2 × розетка N или по заказу (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP12-3300/4000M покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP12-3300/4000M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP12-3300/4000M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 12 = 25 дБм, то есть около 316 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 3650 МГц (середина полосы 3300–4000 МГц): L = 32,45 + 20·lg 3650 + 20·lg 0,02 = 69,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 25 − 69,7 = −44,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP12-3300/4000M:

Перед заказом KADAMM I-ATP12-3300/4000M сверьте с проектом:

• Частоты оборудования — внутри 3300–4000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Климат площадки — в пределах −40…+60 °C

• I-ATP12-3300/4000M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 65° задаёт ширину полосы покрытия.
• Разъёмы — 2 × розетка N или по заказу (IEC 61169-16), выведены снизу.
• В помещении разъёмы I-ATP12-3300/4000M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.

Упаковка 244 × 128 × 78 мм.
