Направленная антенна для помещений: 3300–3800 МГц, усиление 8 дБи.
Что представляет собой антенна

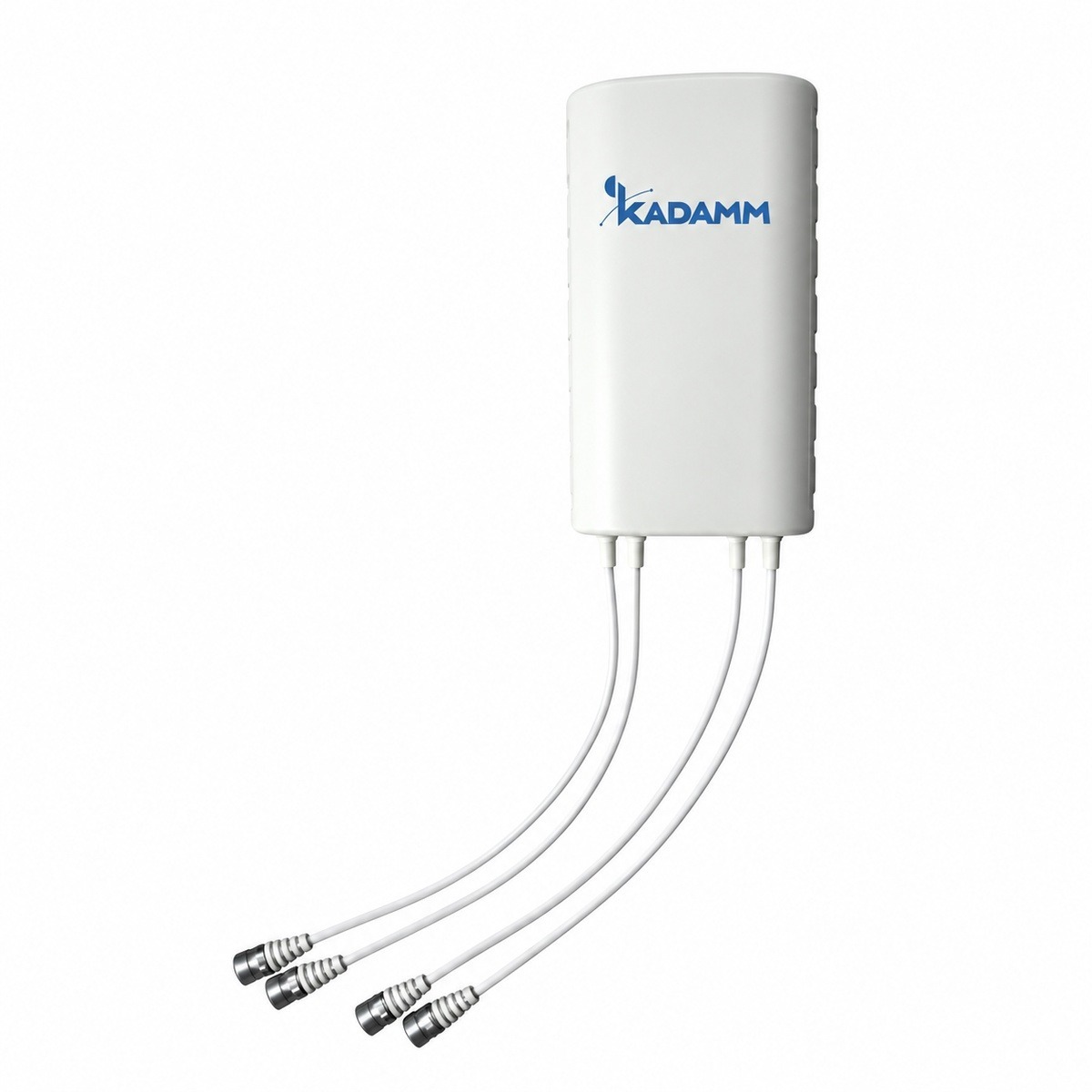

KADAMM I-ATP8-3300/3800M — направленная антенна для помещений диапазона 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 210 × 120 × 42 мм; масса 0,5 кг; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 4×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 3300–3800 МГц, у I-ATP8-698/3800M — 698–960, 1710–2700 и 3300–3800 МГц
- Разъём N, у I-ATP8-698/3800M — 4.3-10
- Габариты 210 × 120 × 42 мм, у I-ATP8-698/3800M — 410 × 305 × 84 мм
- Легче на 1,5 кг (0,5 кг и 2 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 3300–3800 МГц, у I-ATP8-1710/3800M — 1710–2700 и 3300–3800 МГц
- 4 порта, у I-ATP8-1710/3800M — 2
- Габариты 210 × 120 × 42 мм, у I-ATP8-1710/3800M — 165 × 149 × 50 мм
- Тяжелее на 0,22 кг (0,5 кг и 0,28 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 3300–3800 МГц, у I-ATP12-3300/4000M — 3300–4000 МГц
- Усиление 8 дБи, у I-ATP12-3300/4000M — 12 дБи (меньше на 4 дБ)
- 4 порта, у I-ATP12-3300/4000M — 2
- Тяжелее на 0,15 кг (0,5 кг и 0,35 кг)
KADAMM I-ATP12-3300/4000M даёт больше усиления; у KADAMM I-ATP8-3300/3800M в пользу выбора — свой набор полос.
Конструкция и материалы

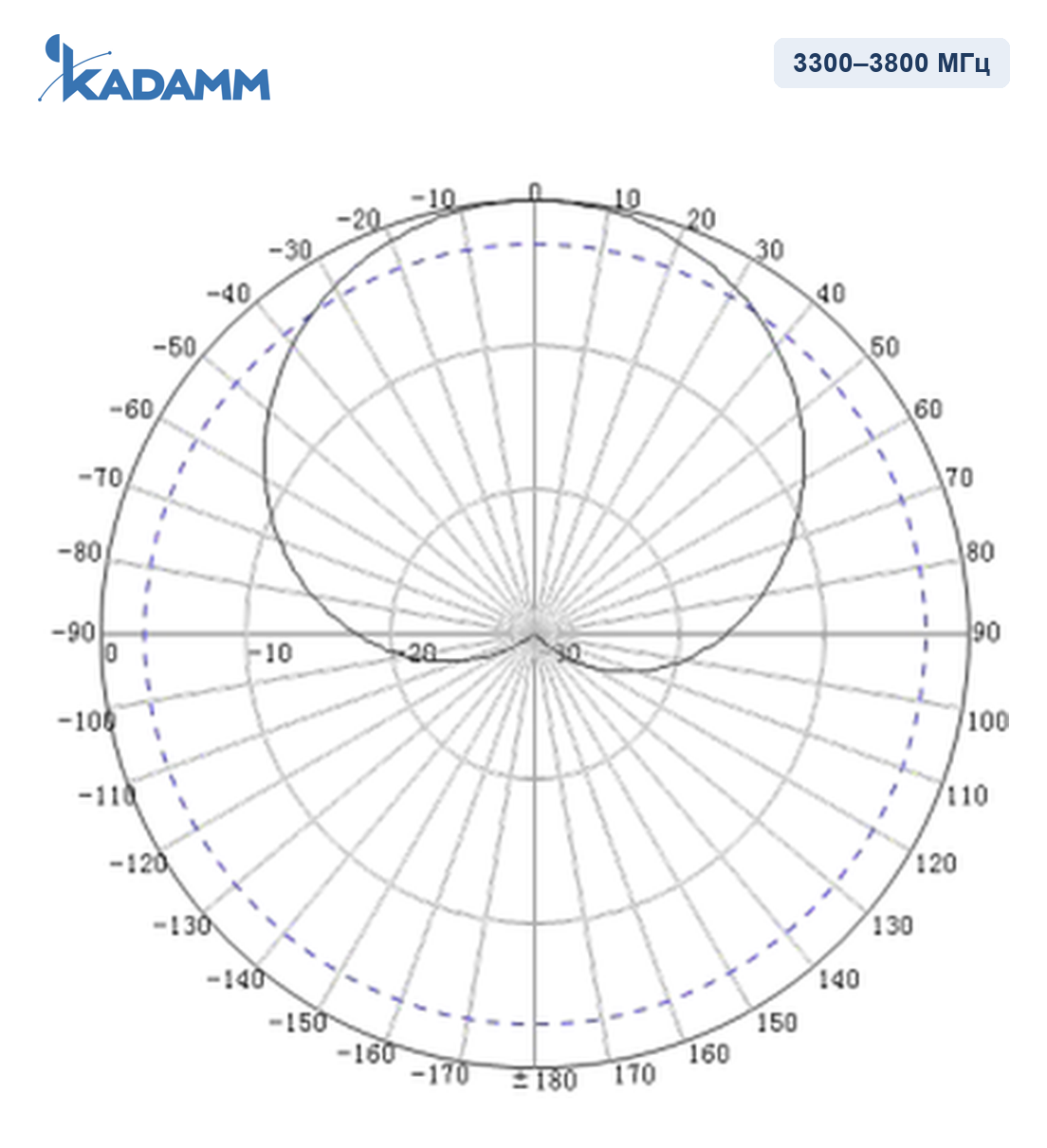

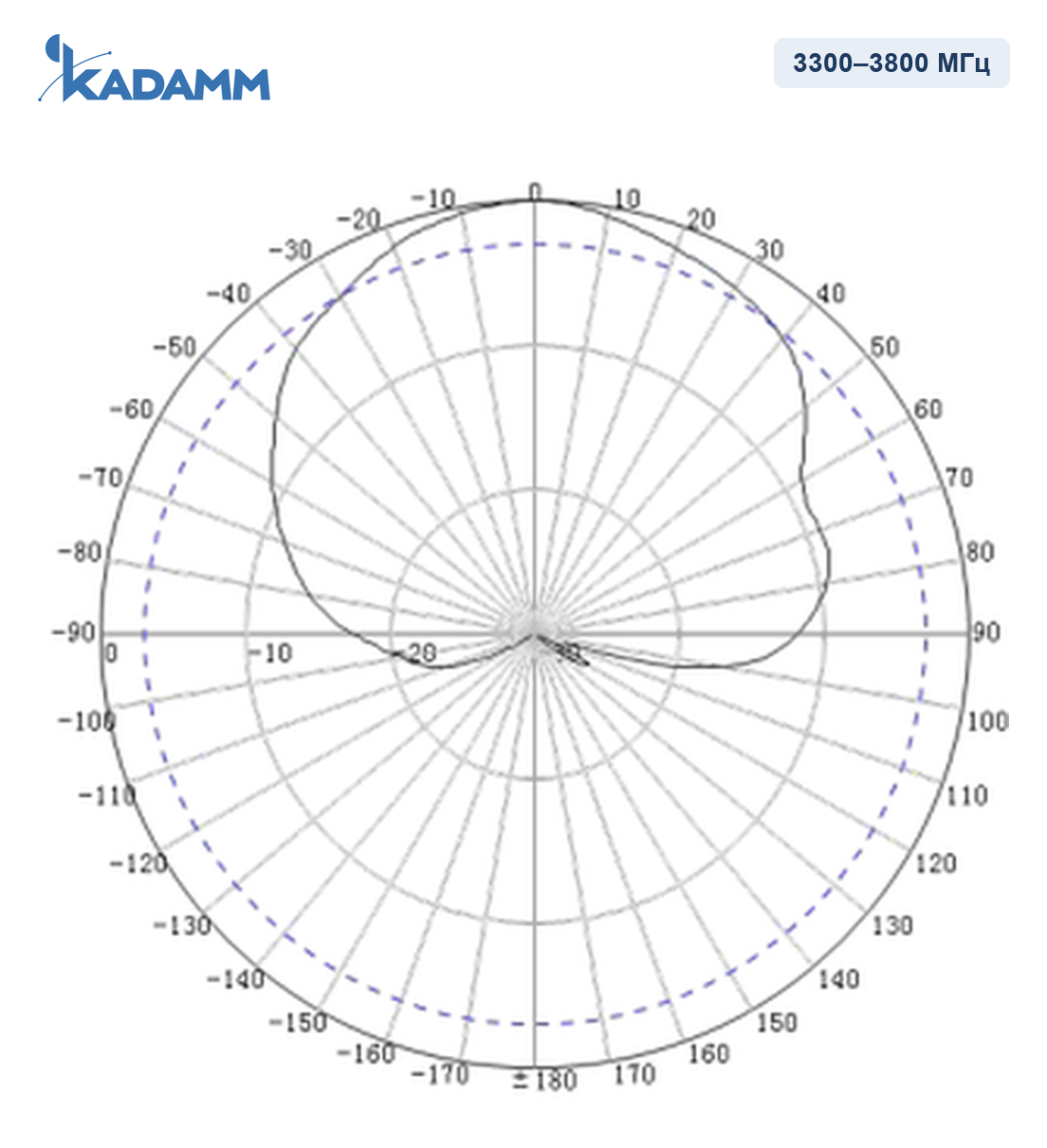

Диаграммы направленности
Ключевые особенности
Отдельные входы I-ATP8-3300/3800M для двух поляризаций - 45° ( Port1/3 ) , + 45° ( Port2/4 ).
Значение I-ATP8-3300/3800M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP8-3300/3800M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP8-3300/3800M.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° |
| Поляризация | - 45° ( Port1/3 ) , + 45° ( Port2/4 ) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Масса антенны | 0,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-3300/3800M покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-3300/3800M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-3300/3800M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 8 = 21 дБм, то есть около 126 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 0,02 = 69,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 21 − 69,5 = −48,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP8-3300/3800M:
Перед заказом KADAMM I-ATP8-3300/3800M сверьте с проектом:
- Частоты оборудования — внутри 3300–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 4×N
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP8-3300/3800M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть.
- Разъёмы — 4 × розетка N.
- Разъёмы I-ATP8-3300/3800M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP8-3300/3800M
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP8-3300/3800M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP8-3300/3800M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP8-3300/3800M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP8-3300/3800M | KADAMM I-ATP8-698/3800M | KADAMM I-ATP8-1710/3800M | KADAMM I-ATP12-3300/4000M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 698–960, 1710–2700 и 3300–3800 МГц | 1710–2700 и 3300–3800 МГц | 3300–4000 МГц |
| Усиление | 8 дБи | 8 дБи | 8 дБи | 12 дБи |
| Луч по горизонтали | — | 80° | 75° | 65° |
| Поляризация | - 45° ( Port1/3 ) , + 45° ( Port2/4 ) | ±45° | ±45° | ±45° |
| Порты | 4 | 4 | 2 | 2 |
| Габариты | 210 × 120 × 42 мм | 410 × 305 × 84 мм | 165 × 149 × 50 мм | 210 × 120 × 42 мм |
| Масса | 0,5 кг | 2 кг | 0,28 кг | 0,35 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
