Направленная антенна для помещений: 2400–2483 МГц, усиление 10 дБи, луч 110°.
Что представляет собой антенна

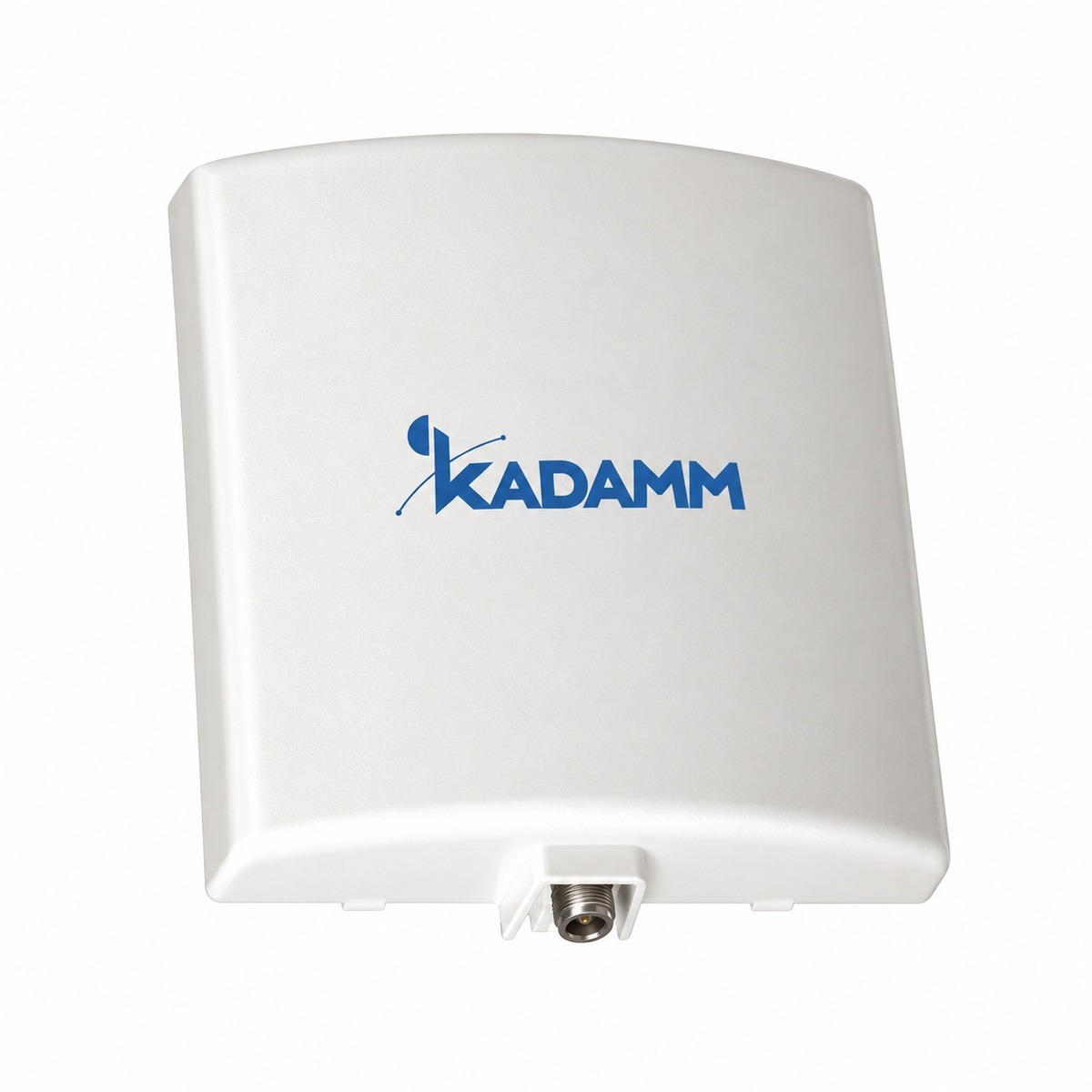

KADAMM I-ATP10-2400/2483S — направленная антенна для помещений диапазона 2400–2483 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 110°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 220 × 190 × 45 мм; масса 0,8 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2483 МГц, у I-ATP10-6927VS02 — 698–2700 МГц
- Луч по горизонтали 110°, у I-ATP10-6927VS02 — 50°
- Разъём N, у I-ATP10-6927VS02 — 4.3-10
- Габариты 220 × 190 × 45 мм, у I-ATP10-6927VS02 — 210 × 180 × 44 мм
- Тяжелее на 0,2 кг (0,8 кг и 0,6 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2400–2483 МГц, у I-ATP9-698/3800 — 698–3800 МГц
- Усиление 10 дБи, у I-ATP9-698/3800 — 9 дБи (больше на 1 дБ)
- Луч по горизонтали 110°, у I-ATP9-698/3800 — 60–85°
- Габариты 220 × 190 × 45 мм, у I-ATP9-698/3800 — 440 × 210 × 65 мм
- Тяжелее на 0,25 кг (0,8 кг и 0,55 кг)
Запас по дальности больше у KADAMM I-ATP10-2400/2483S; KADAMM I-ATP9-698/3800 легче и проще в монтаже.
- Полосы 2400–2483 МГц, у I-ATP7-698/4000A — 698–4000 МГц
- Усиление 10 дБи, у I-ATP7-698/4000A — 8,5 дБи (больше на 1,5 дБ)
- Луч по горизонтали 110°, у I-ATP7-698/4000A — 68°
- Разъём N, у I-ATP7-698/4000A — 4.3-10
- Габариты 220 × 190 × 45 мм, у I-ATP7-698/4000A — 180 × 170 × 60 мм
- Тяжелее на 0,4 кг (0,8 кг и 0,40 кг)
Запас по дальности больше у KADAMM I-ATP10-2400/2483S; KADAMM I-ATP7-698/4000A легче и проще в монтаже.
Конструкция и материалы

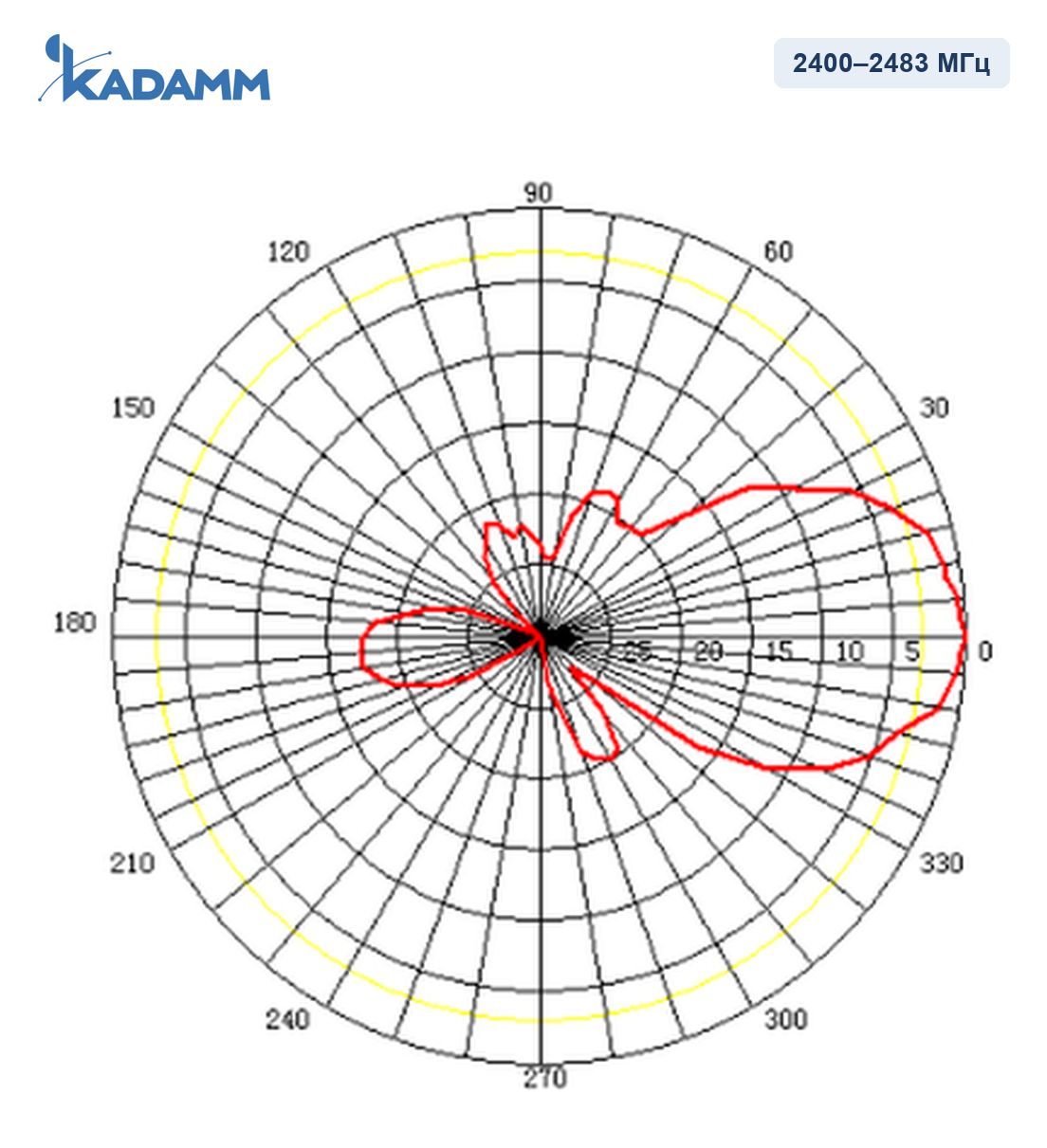

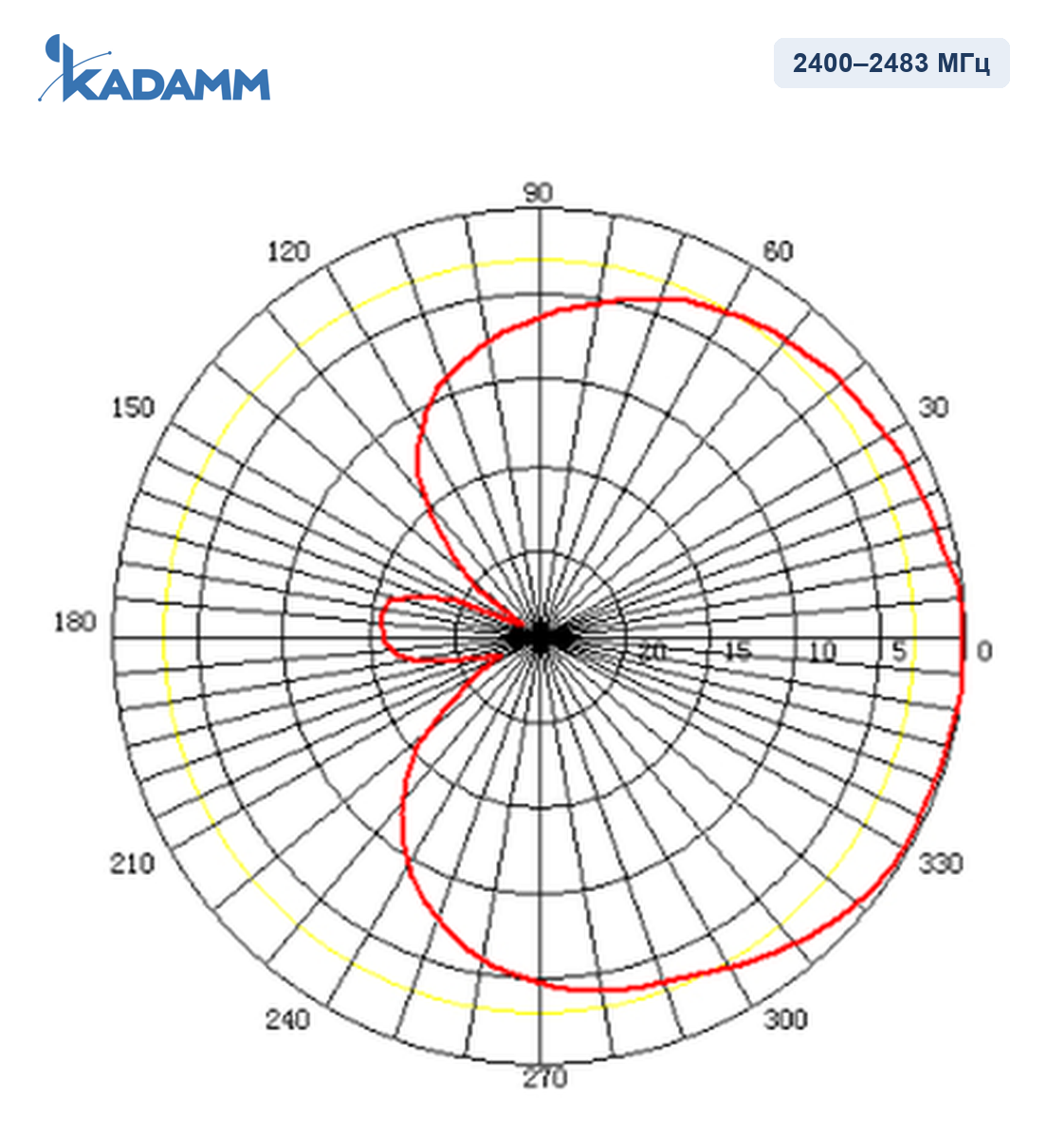

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 110°; по вертикали — 30°.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP10-2400/2483S с запасом по краям.
Значение I-ATP10-2400/2483S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 110°; по ней видно, какой сектор закрывает I-ATP10-2400/2483S.
Согласование I-ATP10-2400/2483S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP10-2400/2483S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 110° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 220 × 190 × 45 мм |
| Масса антенны | 0,8 кг |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP10-2400/2483S — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP10-2400/2483S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP10-2400/2483S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 10 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 10 = 23 дБм, то есть около 200 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2442 МГц (середина полосы 2400–2483 МГц): L = 32,45 + 20·lg 2442 + 20·lg 0,02 = 66,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 23 − 66,2 = −43,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP10-2400/2483S:
Перед заказом KADAMM I-ATP10-2400/2483S сверьте с проектом:
- Частоты оборудования — внутри 2400–2483 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP10-2400/2483S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 110° задаёт ширину полосы покрытия.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- В помещении разъёмы I-ATP10-2400/2483S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP10-2400/2483S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP10-2400/2483S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP10-2400/2483S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP10-2400/2483S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP10-2400/2483S | KADAMM I-ATP10-6927VS02 | KADAMM I-ATP9-698/3800 | KADAMM I-ATP7-698/4000A |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2483 МГц | 698–2700 МГц | 698–3800 МГц | 698–4000 МГц |
| Усиление | 10 дБи | 10 дБи | 9 дБи | 8,5 дБи |
| Луч по горизонтали | 110° | 50° | 60–85° | 68° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 220 × 190 × 45 мм | 210 × 180 × 44 мм | 440 × 210 × 65 мм | 180 × 170 × 60 мм |
| Масса | 0,8 кг | 0,6 кг | 0,55 кг | 0,40 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
