KADAMM I-ATP7-698/4000A — панельная направленная антенна 698–4000 МГц

Количество
Отправить заявку
KADAMM · Направленная антенна для помещений

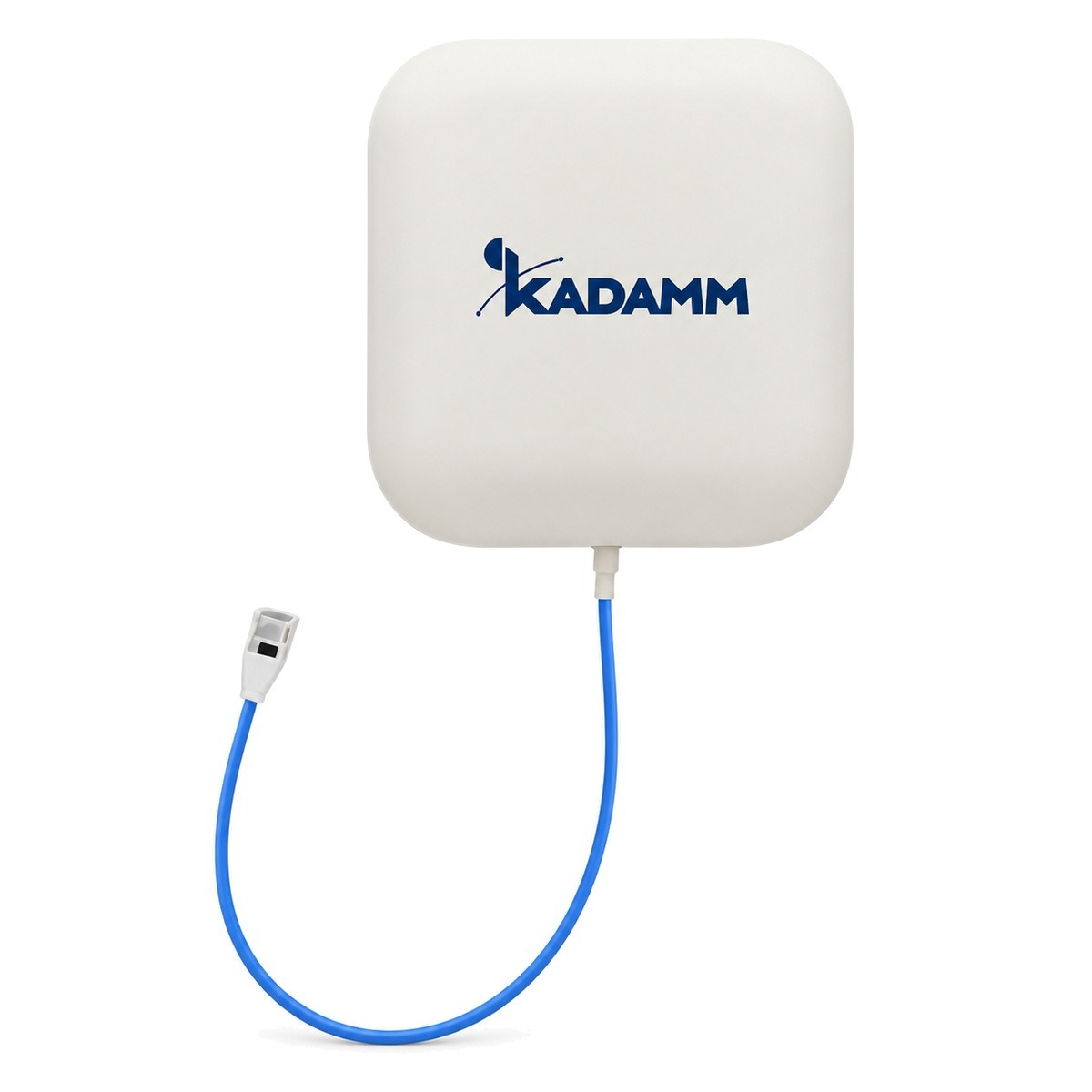

KADAMM I-ATP7-698/4000A — панельная направленная антенна 698–4000 МГц

Направленная антенна для помещений: 698–960 / 1710–2700 / 3400–4000 МГц, усиление 5 ± 0,5 / 6 ± 0,5 / 7 ± 0,5 / 7,5 ± 0,5 / 8,5 ± 0,5 дБи, луч 80° / 80° / 65° / 60° / 55°.

698–960 / 1710–2700 / 3400–4000 МГцУсиление 5 ± 0,5 / 6 ± 0,5 / 7 ± 0,5 / 7,5 ± 0,5 / 8,5 ± 0,5 дБиЛуч 80° / 80° / 65° / 60° / 55°
▤
Подберём I-ATP7-698/4000A под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →
698–4000 МГц
Диапазон
8,5 дБи
Усиление
68°
Ширина луча (Г)
Вертикальная
Поляризация
1×4.3-10
Разъёмы
180 мм
Высота

Что представляет собой антенна

KADAMM I-ATP7-698/4000A — направленная антенна для помещений диапазона 698–960 / 1710–2700 / 3400–4000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 80° / 80° / 65° / 60° / 55°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 180 × 170 × 60 мм; масса 0,40 кг; крепление: на стену; радом — abs-пластик; рабочая температура −40…+70 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Направленная антенна для помещений: 698–960 / 1710–2700 / 3400–4000 МГц, усиление 5 ± 0,5 / 6 ± 0,5 / 7 ± 0,5 / 7,5 ± 0,5 / 8,5 ± 0,5 дБи, луч 80° / 80° / 65° / 60° / 55°.

Чем отличается от похожих моделей KADAMM

KADAMM I-ATP8-698/3800A
  • Полосы 698–4000 МГц, у I-ATP8-698/3800A — 698–3800 МГц
  • Усиление 8,5 дБи, у I-ATP8-698/3800A — 8 дБи (больше на 0,5 дБ)
  • Габариты 180 × 170 × 60 мм, у I-ATP8-698/3800A — 165 × 146 × 48 мм

Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

KADAMM I-ATP9-698/3800
  • Полосы 698–4000 МГц, у I-ATP9-698/3800 — 698–3800 МГц
  • Усиление 8,5 дБи, у I-ATP9-698/3800 — 9 дБи (меньше на 0,5 дБ)
  • Луч по горизонтали 68°, у I-ATP9-698/3800 — 60–85°
  • Разъём 4.3-10, у I-ATP9-698/3800 — N
  • Габариты 180 × 170 × 60 мм, у I-ATP9-698/3800 — 440 × 210 × 65 мм
  • Легче на 0,15 кг (0,40 кг и 0,55 кг)

Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

KADAMM I-ATP8-698/4000M
  • Усиление 8,5 дБи, у I-ATP8-698/4000M — 9 дБи (меньше на 0,5 дБ)
  • Луч по горизонтали 68°, у I-ATP8-698/4000M — 75°
  • 1 порт, у I-ATP8-698/4000M — 2
  • Габариты 180 × 170 × 60 мм, у I-ATP8-698/4000M — 306 × 250 × 86 мм
  • Легче на 0,8 кг (0,40 кг и 1,2 кг)

Выбор между I-ATP7-698/4000A и I-ATP8-698/4000M зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.

Конструкция и материалы

Корпус и радомГабариты 180 × 170 × 60 мм; масса 0,40 кг; радом — ABS-пластик, цвет белый.
ИзлучателиПоляризация вертикальная; 1 вход.
РазъёмыРозетка 4.3-10 или N (IEC 61169-54); расположены снизу.
КреплениеНа стену.
Условия работыТемпература −40…+70 °C.

Диаграммы направленности

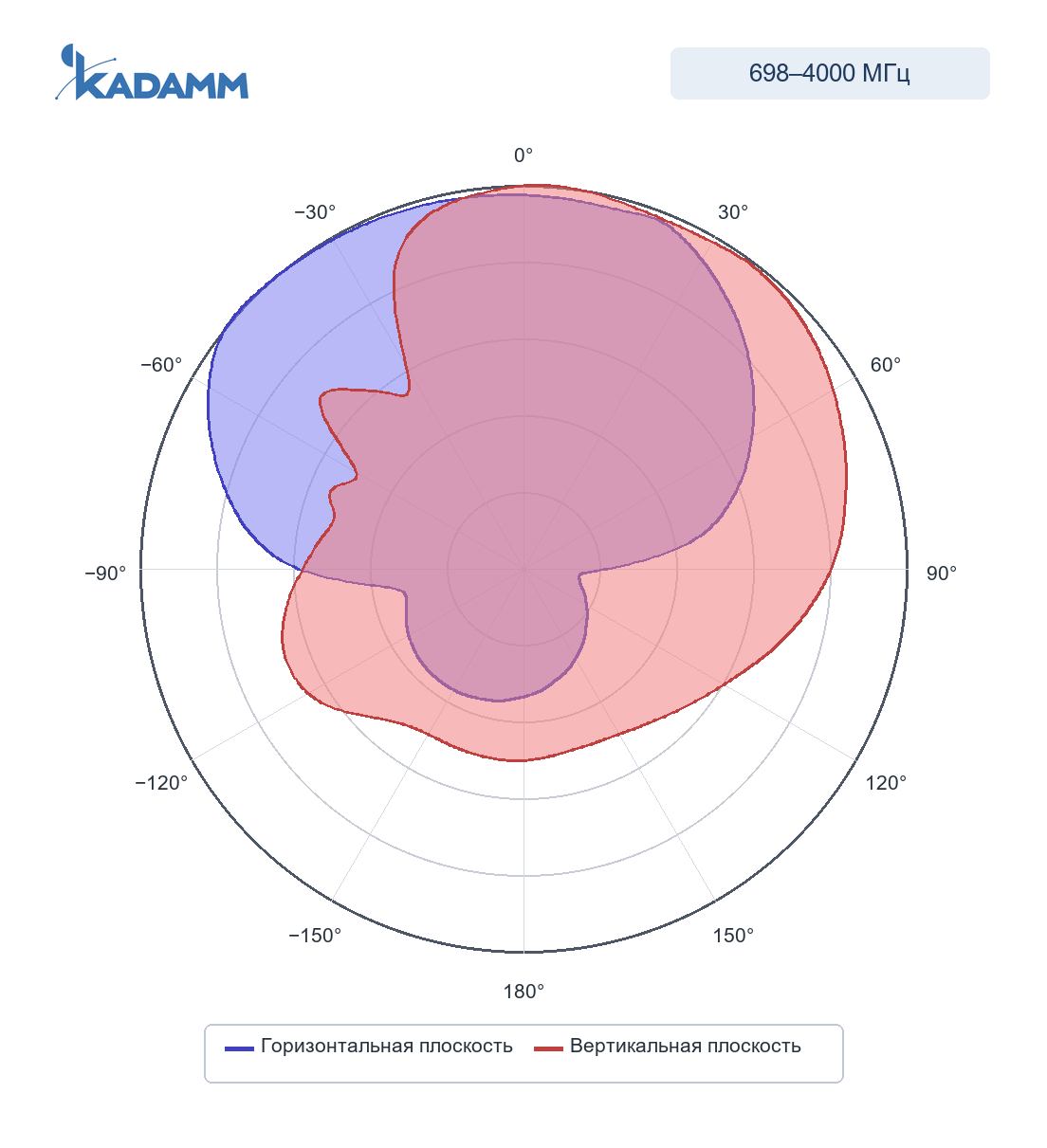

Диаграмма направленности KADAMM I-ATP7-698/4000A: 698–960 МГц, горизонтальная и вертикальная плоскости
698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 80°, по вертикали 70–73°, усиление в максимуме 5–6 дБи, задний лепесток ниже главного не менее чем на 5–8 дБ.

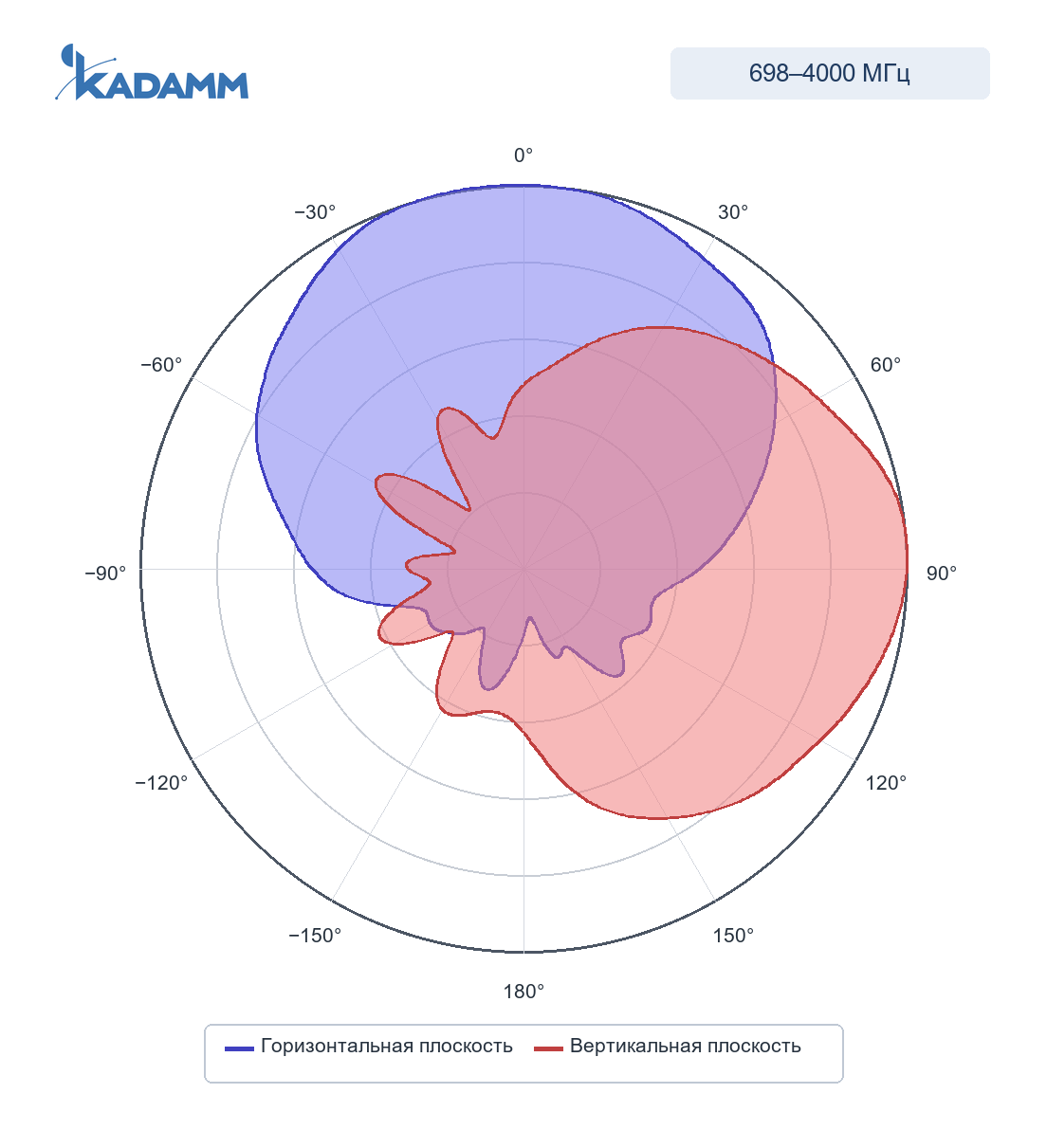

Диаграмма направленности KADAMM I-ATP7-698/4000A: 1710–2700 МГц, горизонтальная и вертикальная плоскости
1710–2700 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60–65°, по вертикали 60°, усиление в максимуме 7–7,5 дБи, задний лепесток ниже главного не менее чем на 10–15 дБ.

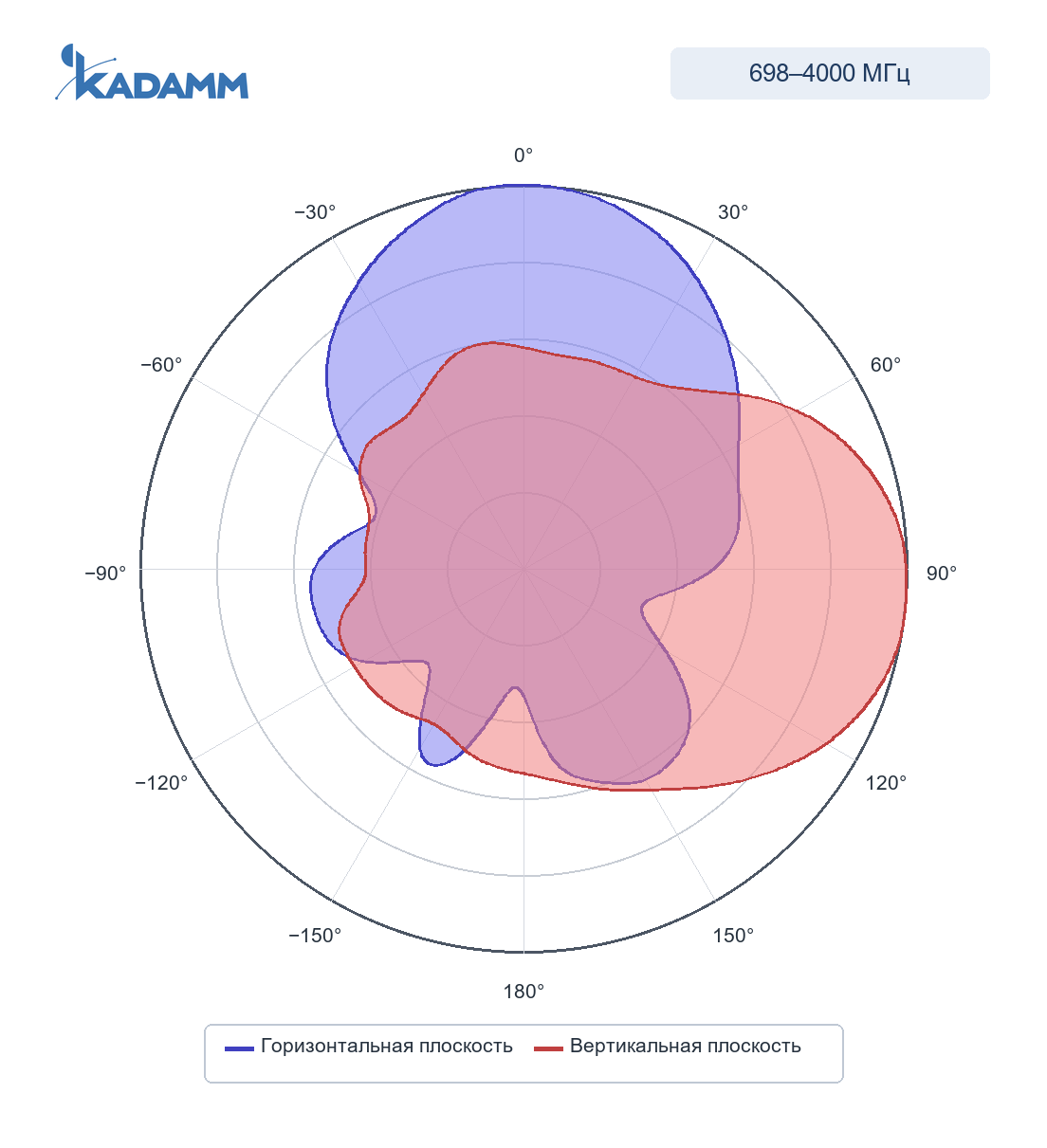

Диаграмма направленности KADAMM I-ATP7-698/4000A: 3400–4000 МГц, горизонтальная и вертикальная плоскости
3400–4000 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 55°, по вертикали 30°, усиление в максимуме 8,5 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 10 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 68°; по вертикали — 30–73°. Задний лепесток ослаблен не менее чем на 5–15 дБ относительно главного.

Ключевые особенности

✓
Полоса 698–4000 МГц
Все рабочие частоты объекта должны укладываться в полосу I-ATP7-698/4000A с запасом по краям.
✓
Усиление 8,5 дБи
Значение I-ATP7-698/4000A по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
Луч 68°
Ширина по уровню −3 дБ в горизонтальной плоскости — 68°; по ней видно, какой сектор закрывает I-ATP7-698/4000A.
✓
КСВН ≤1,8
Согласование I-ATP7-698/4000A с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Интермодуляция ≤−153 дБн
Важно, когда через I-ATP7-698/4000A идут несколько мощных несущих разных операторов.
✓
Мощность 100 Вт
Предел на один порт I-ATP7-698/4000A.
✓
Монтаж
Крепление: на стену.

Как читать характеристики

Усиление 8,5 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 8,5 дБи — это примерно в 7,1 раза по мощности; выигрыш получается за счёт сужения луча, а не добавленной мощности.
Ширина луча 68°Для I-ATP7-698/4000A по горизонтали — угол между направлениями, где мощность падает вдвое (на 3 дБ) от максимума; по нему планируют край сектора, а по вертикальному лучу (30–73°) — дальность до края зоны при заданном наклоне.
КСВН ≤1,8Для I-ATP7-698/4000A при КСВН 1,8 коэффициент отражения не больше 0,29: обратно в тракт отражается не более 8,2 % мощности, обратные потери — не хуже 10,9 дБ.
Вперёд/назад 5 дБНазад I-ATP7-698/4000A излучает минимум в 3,2 раза меньше, чем вперёд: меньше помех зоне за антенной.
Интермодуляция −153 дБнПри двух несущих по 43 дБм продукт третьего порядка у I-ATP7-698/4000A не выше 43 − 153 = −110 дБм; чем ниже значение, тем меньше сама антенна засоряет приёмный канал при нескольких передатчиках.
Мощность 100 ВтПредел на один порт I-ATP7-698/4000A: 100 Вт — это 50 дБм; суммарная мощность всех несущих на порту не должна его превышать.

Электрические характеристики

Параметр698–806 МГц806–960 МГц1710–2170 МГц2200–2700 МГц3400–4000 МГц
Диапазон частот698–960 / 1710–2700 / 3400–4000 МГц
Коэффициент усиления, дБи5 ± 0,56 ± 0,57 ± 0,57,5 ± 0,58,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость80°80°65°60°55°
Ширина ДН по уровню −3 дБ, вертикальная плоскость73°70°60°60°30°
Коэффициент защитного действия (отношение вперёд/назад), дБ58101510
ПоляризацияВертикальная
КСВН≤1,8
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)100 Вт
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмырозетка 4.3-10 или N (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)180 × 170 × 60 мм
Масса антенны0,40 кг
Материал радомаABS-пластик
Цвет радомаБелый
Рабочая температура−40…+70 °C
Креплениена стену
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Поддерживаемые диапазоны 3GPP

B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41B42 / n78B43 / n78n78
ДиапазонПередача абонента (UL), МГцПриём абонента (DL), МГцДуплексСети
B28 / n28703–748758–803FDDLTE 700
B20 / n20832–862791–821FDDLTE 800
B5 / n5824–849869–894FDDLTE 850
B8 / n8880–915925–960FDDGSM, UMTS и LTE 900
B3 / n31710–17851805–1880FDDGSM и LTE 1800
B1 / n11920–19802110–2170FDDUMTS и LTE 2100
B40 / n402300–2400та же полосаTDDLTE TDD 2300
B7 / n72500–25702620–2690FDDLTE 2600 FDD
B38 / n382570–2620та же полосаTDDLTE TDD 2600
B41 / n412496–2690та же полосаTDDLTE и NR TDD 2600
B42 / n783400–3600та же полосаTDDLTE и NR 3500
B43 / n783600–3800та же полосаTDDLTE и NR 3700
n783300–3800та же полосаTDD5G NR 3,5 ГГц

Стандарты

  • IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для I-ATP7-698/4000A.
  • IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP7-698/4000A — розетка 4.3-10 или N (IEC 61169-54).
  • 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-698/4000A покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
  • ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-698/4000A в таблицах выше.

Расчётный пример

  1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-698/4000A подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 8,5 дБи.
  2. ЭИИМ = P − L + G = 15 − 2 + 8,5 = 21,5 дБм, то есть около 141 мВт в направлении максимума.
  3. Потери в свободном пространстве на 20 м при 2349 МГц (середина полосы 698–4000 МГц): L = 32,45 + 20·lg 2349 + 20·lg 0,02 = 65,9 дБ.
  4. Уровень на входе приёмника с антенной 0 дБи: 21,5 − 65,9 = −44,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Применение

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP7-698/4000A:

LTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 26005G NR 3,5 ГГц

Перед заказом KADAMM I-ATP7-698/4000A сверьте с проектом:

  • Частоты оборудования — внутри 698–4000 МГц
  • Мощность на порт — не выше 100 Вт
  • Разъёмы — 1×4.3-10
  • Опора и крепление — на стену
  • Климат площадки — в пределах −40…+70 °C

Как подобрать антенну под объект

ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 698–960 / 1710–2700 / 3400–4000 МГц.
Разъём и кабельРазъём антенны — 1×4.3-10; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
КреплениеКрепление на стену; опора — под массу 0,40 кг и ветровую нагрузку на месте установки.
НаправлениеГлавный лепесток — вдоль зоны покрытия; в узких помещениях — в торец коридора.

Сценарии по отраслям

DAS и покрытие зданийВ распределённых системах I-ATP7-698/4000A раздаёт сигнал сотовых сетей (GSM, UMTS, LTE, 5G NR, Wi-Fi и ГНСС); к магистрали её подключают через делители и ответвители.
ПромышленностьНа производственных площадках, в карьерах и на складах I-ATP7-698/4000A обеспечивает сотовое покрытие цехов и складов в полосах 698–4000 МГц.

Монтаж и подключение

  • Крепление I-ATP7-698/4000A — на стену.
  • I-ATP7-698/4000A ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 68° задаёт ширину полосы покрытия.
  • Разъёмы — розетка 4.3-10 или N (IEC 61169-54), выведены снизу.
  • В помещении разъёмы I-ATP7-698/4000A не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.

Комплект поставки

В комплекте:
  • Антенна КАДАММ I-ATP7-698/4000A
  • Крепёж для монтажа на стену

Документация и поставка

Документы

Техописание и каталог

Техническое описание I-ATP7-698/4000A и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.

Заявка

Артикул и количество

В заявке достаточно указать артикул KADAMM I-ATP7-698/4000A и количество; состав поставки приведён выше.

Подбор

Инженеры KADAMM

Для подбора I-ATP7-698/4000A пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.

Доставка

По всей России

Сроки отгрузки и доставки уточнит менеджер.

Сравнение с похожими антеннами KADAMM

ПараметрKADAMM I-ATP7-698/4000AKADAMM I-ATP8-698/3800AKADAMM I-ATP9-698/3800KADAMM I-ATP8-698/4000M
ФотоKADAMM I-ATP7-698/4000AKADAMM I-ATP8-698/3800AKADAMM I-ATP9-698/3800KADAMM I-ATP8-698/4000M
Диапазон частот698–4000 МГц698–3800 МГц698–3800 МГц698–4000 МГц
Усиление8,5 дБи8 дБи9 дБи9 дБи
Луч по горизонтали68°68°60–85°75°
ПоляризацияВертикальнаяВертикальнаяВертикальная±45°
Порты1112
Габариты180 × 170 × 60 мм165 × 146 × 48 мм440 × 210 × 65 мм306 × 250 × 86 мм
Масса0,40 кг0,40 кг0,55 кг1,2 кг
СтраницаЭта модельОткрытьОткрытьОткрыть
Когда выбирают I-ATP7-698/4000A: Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Вопросы и ответы

Чем такая антенна лучше потолочной?+

В узкой длинной зоне направленная антенна отдаёт энергию вдоль зоны, а не в стены — нужно меньше антенн.

В больших открытых залах обычно удобнее потолочные антенны.

Чем KADAMM I-ATP7-698/4000A отличается от KADAMM I-ATP8-698/3800A?+

Главное: полосы 698–4000 МГц, у I-ATP8-698/3800A — 698–3800 МГц; усиление 8,5 дБи, у I-ATP8-698/3800A — 8 дБи (больше на 0,5 дБ). Подробнее — в разделе «Чем отличается от похожих моделей KADAMM».

Есть ли документы на KADAMM I-ATP7-698/4000A?+

Для I-ATP7-698/4000A доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
