Направленная антенна для помещений: 698–960 / 1710–2700 МГц, усиление 7 / 10 дБи, луч 70° / 60°.
Что представляет собой антенна

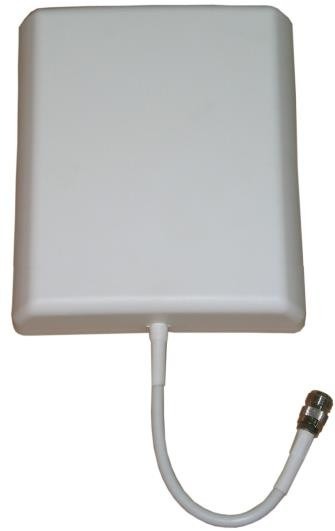

KADAMM I-ATP10-6927VS02 — направленная антенна для помещений диапазона 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 70° / 60°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: КСВН не более 2,0 / ≤1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 210 × 180 × 44 мм; масса 0,6 кг; крепление: на стену; радом — уф-стабилизированный abs-пластик; рабочая температура −40…+60 °C. Корпус без логотипа на лицевой стороне, маркировка — на тыльной стороне.
Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 10 дБи, у I-ATP9-698/2700S — 9 дБи (больше на 1 дБ)
- Луч по горизонтали 65°, у I-ATP9-698/2700S — 75–90°
- Разъём 4.3-10, у I-ATP9-698/2700S — N
- Габариты 210 × 180 × 44 мм, у I-ATP9-698/2700S — 165 × 155 × 50 мм
- Тяжелее на 0,25 кг (0,6 кг и 0,35 кг)
Запас по дальности больше у KADAMM I-ATP10-6927VS02; KADAMM I-ATP9-698/2700S легче и проще в монтаже.
- Усиление 10 дБи, у I-ATP8-698/2700S — 8 дБи (больше на 2 дБ)
- Луч по горизонтали 65°, у I-ATP8-698/2700S — 78°
- Габариты 210 × 180 × 44 мм, у I-ATP8-698/2700S — 165 × 146 × 48 мм
- Тяжелее на 0,2 кг (0,6 кг и 0,40 кг)
Запас по дальности больше у KADAMM I-ATP10-6927VS02; KADAMM I-ATP8-698/2700S легче и проще в монтаже.
- Усиление 10 дБи, у I-ATP8-698/2700S-2 — 8 дБи (больше на 2 дБ)
- Луч по горизонтали 65°, у I-ATP8-698/2700S-2 — 73°
- Разъём 4.3-10, у I-ATP8-698/2700S-2 — N
- Габариты 210 × 180 × 44 мм, у I-ATP8-698/2700S-2 — 165 × 146 × 48 мм
У KADAMM I-ATP10-6927VS02 больше усиление; KADAMM I-ATP8-698/2700S-2 выбирают, если важен её конструктив.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP10-6927VS02 с запасом по краям.
Значение I-ATP10-6927VS02 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает I-ATP10-6927VS02.
Согласование I-ATP10-6927VS02 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP10-6927VS02 идут несколько мощных несущих разных операторов.
Крепление: на стену.
Как читать характеристики
Электрические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 7 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | 45° |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Грозозащита | Заземление по постоянному току | |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 210 × 180 × 44 мм |
| Масса антенны | 0,6 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление | на стену |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATP10-6927VS02.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP10-6927VS02 — розетка 4.3-10 или N (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP10-6927VS02 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP10-6927VS02 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP10-6927VS02 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 10 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 10 = 23 дБм, то есть около 200 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 0,02 = 63,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 23 − 63,1 = −40,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP10-6927VS02:
Перед заказом KADAMM I-ATP10-6927VS02 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — 1×4.3-10
- Опора и крепление — на стену
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP10-6927VS02 — на стену.
- I-ATP10-6927VS02 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 65° задаёт ширину полосы покрытия.
- Разъёмы — розетка 4.3-10 или N (IEC 61169-54).
- Разъёмы I-ATP10-6927VS02 в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP10-6927VS02
- Крепёж для монтажа на стену
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP10-6927VS02 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP10-6927VS02 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP10-6927VS02 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP10-6927VS02 | KADAMM I-ATP9-698/2700S | KADAMM I-ATP8-698/2700S | KADAMM I-ATP8-698/2700S-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–2700 МГц | 698–2700 МГц | 698–2700 МГц |
| Усиление | 10 дБи | 9 дБи | 8 дБи | 8 дБи |
| Луч по горизонтали | 65° | 75–90° | 78° | 73° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 210 × 180 × 44 мм | 165 × 155 × 50 мм | 165 × 146 × 48 мм | 165 × 146 × 48 мм |
| Масса | 0,6 кг | 0,35 кг | 0,40 кг | 0,6 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
