Направленная антенна для помещений: 698–960 / 1710–2700 / 3300–3800 МГц, усиление 8 ± 1 / 9 ± 1 / 9 ± 1 дБи, луч 85 ± 15° / 75 ± 15° / 60 ± 15°.
Что представляет собой антенна

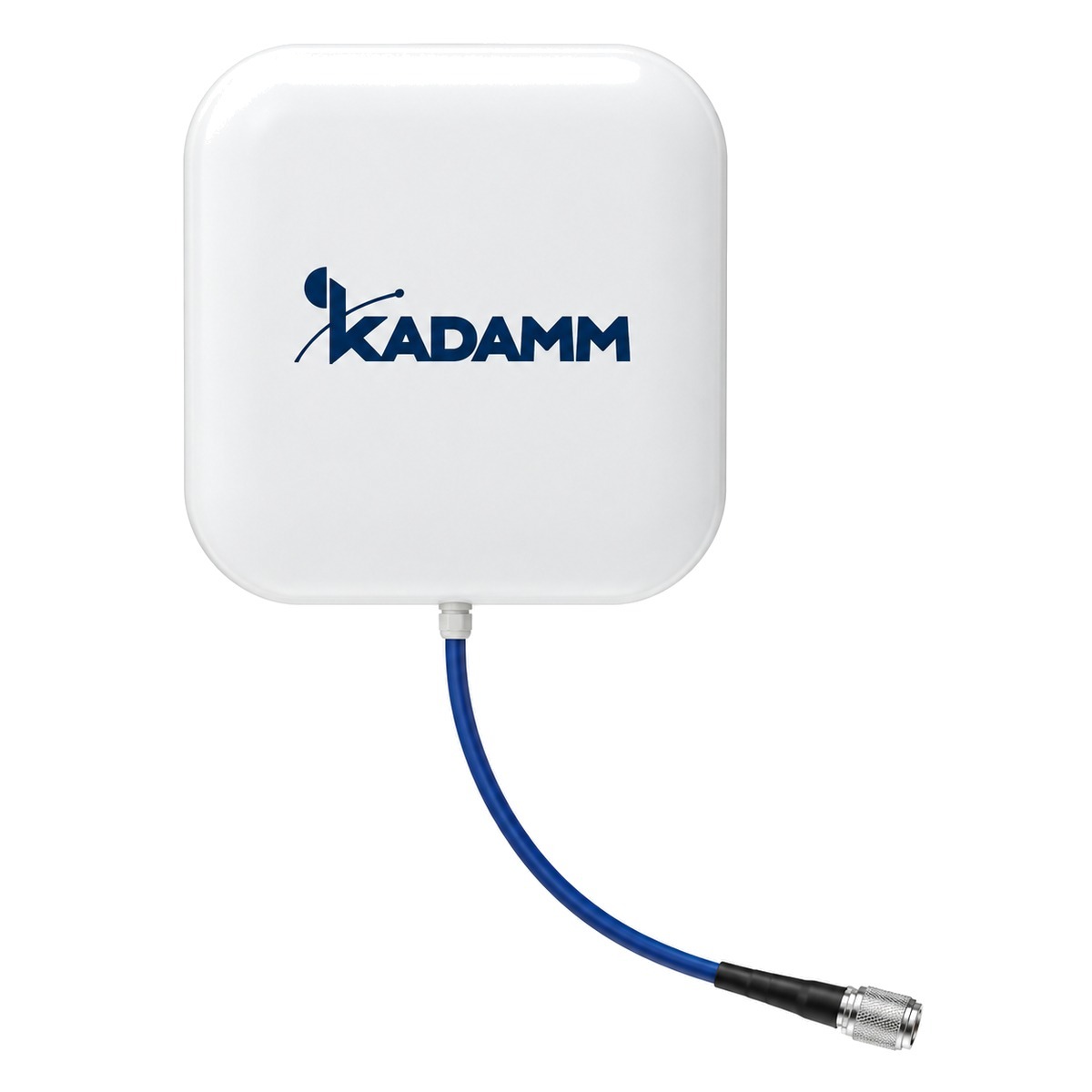

KADAMM I-ATP9-698/3800 — направленная антенна для помещений диапазона 698–960 / 1710–2700 / 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 85 ± 15° / 75 ± 15° / 60 ± 15°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 440 × 210 × 65 мм; масса 0,55 кг; крепление: на мачту (трубу); радом — abs, белый, ral9003; рабочая температура −10…+45 °C.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Луч по горизонтали 60–85°, у I-ATP9-698/3800S — 75–90°
- Габариты 440 × 210 × 65 мм, у I-ATP9-698/3800S — 165 × 155 × 50 мм
- Тяжелее на 0,2 кг (0,55 кг и 0,35 кг)
Между I-ATP9-698/3800 и I-ATP9-698/3800S решают габариты, масса и способ крепления на конкретной опоре.

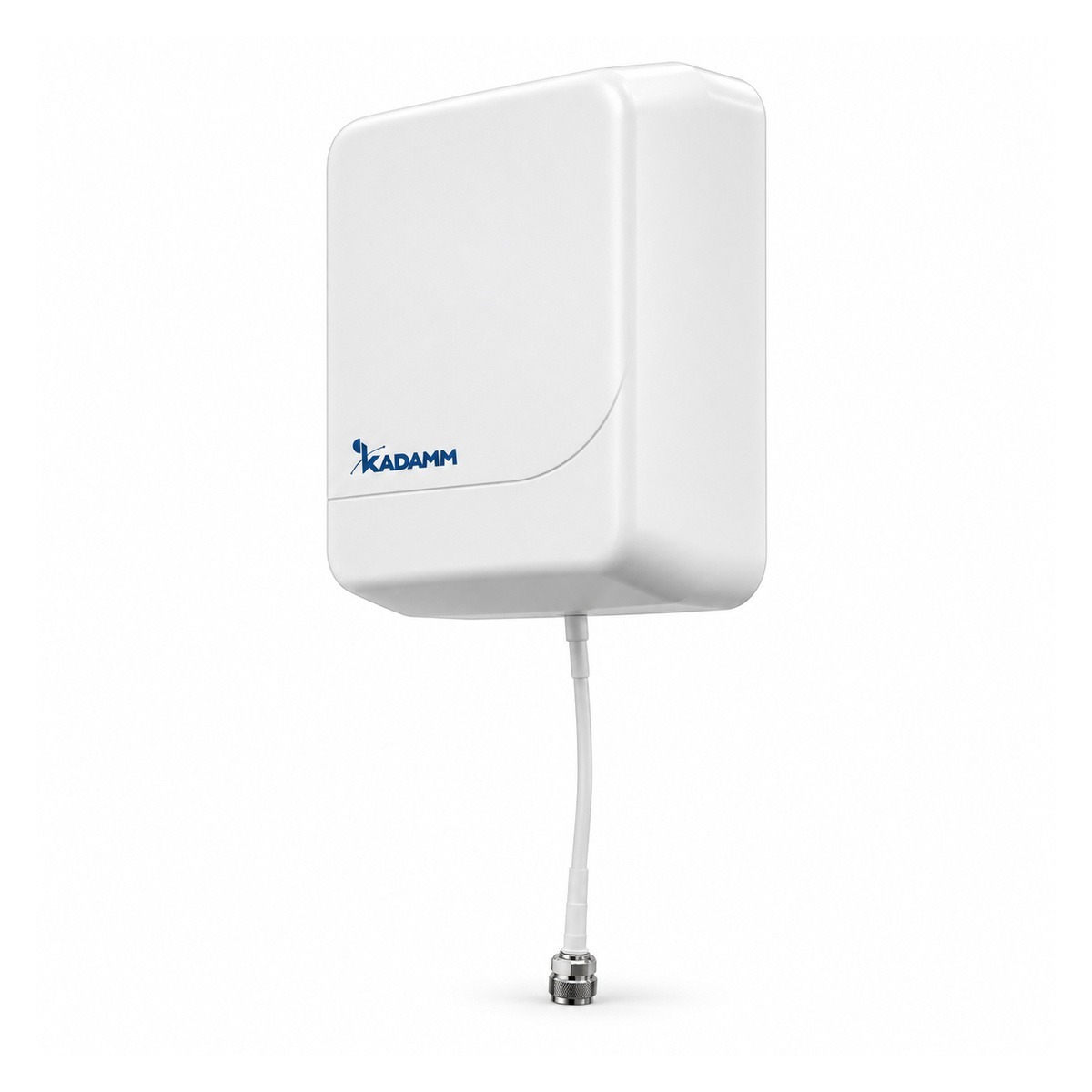

- Полосы 698–3800 МГц, у I-ATP9-617/4200S — 617–4200 МГц
- Луч по горизонтали 60–85°, у I-ATP9-617/4200S — 60–90°
- Габариты 440 × 210 × 65 мм, у I-ATP9-617/4200S — 180 × 158 × 66 мм
- Тяжелее на 0,2 кг (0,55 кг и 0,35 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Усиление 9 дБи, у I-ATP8-698/3800A — 8 дБи (больше на 1 дБ)
- Луч по горизонтали 60–85°, у I-ATP8-698/3800A — 68°
- Разъём N, у I-ATP8-698/3800A — 4.3-10
- Габариты 440 × 210 × 65 мм, у I-ATP8-698/3800A — 165 × 146 × 48 мм
- Тяжелее на 0,15 кг (0,55 кг и 0,40 кг)
Запас по дальности больше у KADAMM I-ATP9-698/3800; KADAMM I-ATP8-698/3800A легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP9-698/3800 с запасом по краям.
Значение I-ATP9-698/3800 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 60–85°; по ней видно, какой сектор закрывает I-ATP9-698/3800.
Согласование I-ATP9-698/3800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP9-698/3800 идут несколько мощных несущих разных операторов.
Предел на один порт I-ATP9-698/3800.
Крепление: на мачту (трубу).
Как читать характеристики
Электрические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 8 ± 1 | 9 ± 1 | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 75 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 60° | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥13 | ≥18 | ≥13 |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 при 2 × 43 дБм | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N |
| Размеры (В × Ш × Г) | 440 × 210 × 65 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS, белый, RAL9003 |
| Рабочая температура | −10…+45 °C |
| Крепление | на мачту (трубу) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 при 2 × 43 дБм для I-ATP9-698/3800.
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP9-698/3800 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP9-698/3800 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP9-698/3800 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 9 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 9 = 22 дБм, то есть около 158 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 0,02 = 65,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 22 − 65,5 = −43,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP9-698/3800:
Перед заказом KADAMM I-ATP9-698/3800 сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
- Опора и крепление — на мачту (трубу)
- Климат площадки — в пределах −10…+45 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP9-698/3800 — на мачту (трубу).
- I-ATP9-698/3800 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 60–85° задаёт ширину полосы покрытия.
- Разъёмы — 1 × розетка N.
- Внутри здания герметизация разъёмов I-ATP9-698/3800 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP9-698/3800
- Крепёж для монтажа на мачту (трубу)
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP9-698/3800 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP9-698/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP9-698/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP9-698/3800 | KADAMM I-ATP9-698/3800S | KADAMM I-ATP9-617/4200S | KADAMM I-ATP8-698/3800A |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–3800 МГц | 698–3800 МГц | 617–4200 МГц | 698–3800 МГц |
| Усиление | 9 дБи | 9 дБи | 9 дБи | 8 дБи |
| Луч по горизонтали | 60–85° | 75–90° | 60–90° | 68° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 440 × 210 × 65 мм | 165 × 155 × 50 мм | 180 × 158 × 66 мм | 165 × 146 × 48 мм |
| Масса | 0,55 кг | 0,35 кг | 0,35 кг | 0,40 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
