Потолочная всенаправленная антенна: 698–960 / 1710–2700 / 3300–4000 / 4000–6000 МГц, усиление 3,5/4/4,5/4 дБи.
Что представляет собой антенна

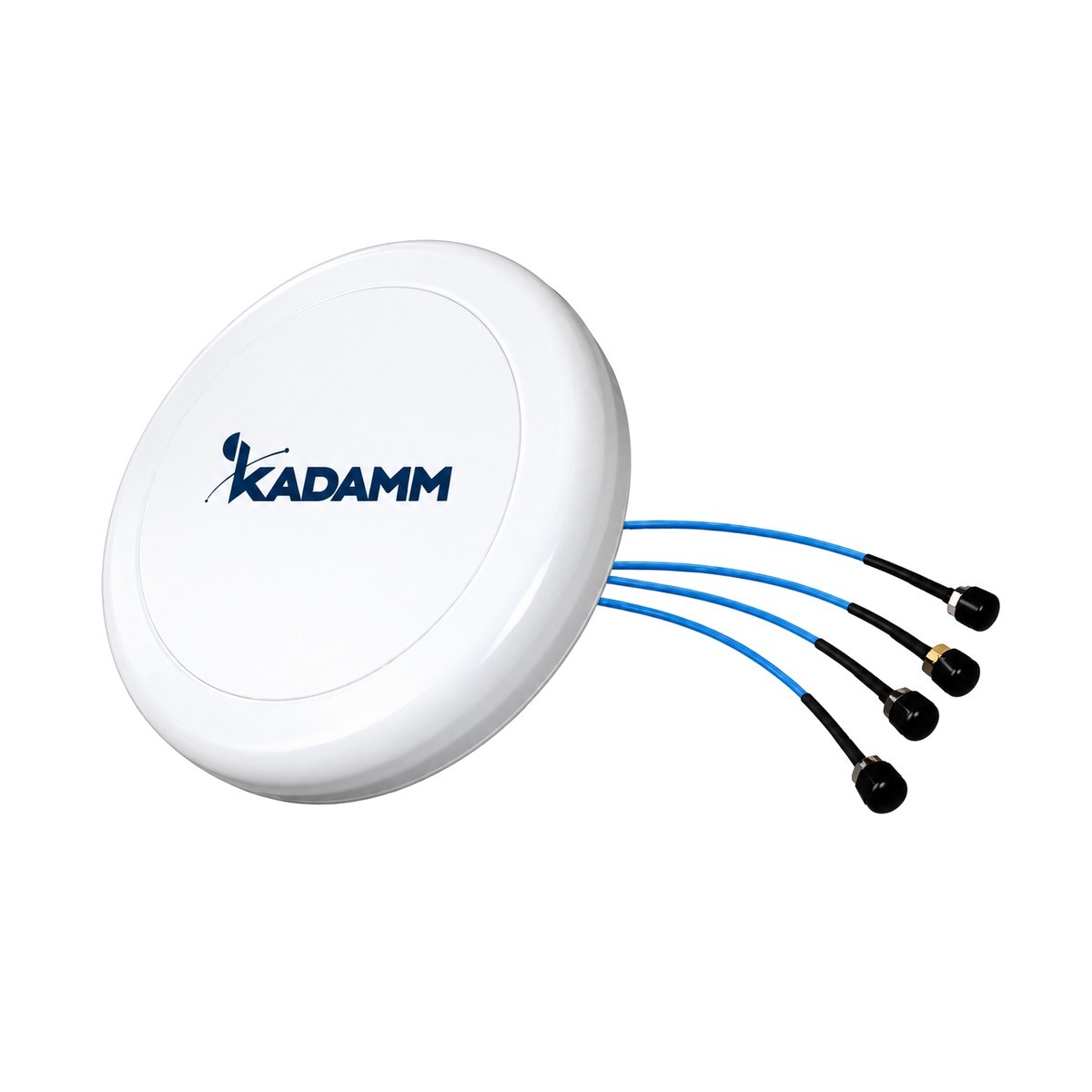

KADAMM I-ATO5-698/6000M4 — потолочная всенаправленная антенна диапазона 698–960 / 1710–2700 / 3300–4000 / 4000–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Интермодуляция — ≤−150 дБн при 2 × 20 Вт. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.
Усиление антенны — 3,5/4/4,5/4 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0/≤2,0/≤2,0/≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø320 × 50 мм; масса 1,0 кг; крепление: потолочное; рабочая температура −40…+65 °C.
Разъём — N или 4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1710–2700 и 3300–6000 МГц, у I-ATP-600/6000-M — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–960, 1710–2700 и 3300–6000 МГц, у I-ATO-600/6000-M — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–960, 1710–2700 и 3300–6000 МГц, у I-ATO-350/6000-S — 350–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO5-698/6000M4 с запасом по краям.
Значение I-ATO5-698/6000M4 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO5-698/6000M4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATO5-698/6000M4 идут несколько мощных несущих разных операторов.
Предел на один порт I-ATO5-698/6000M4.
Крепление: потолочное.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 / 4000–6000 МГц |
| Коэффициент усиления | 3,5/4/4,5/4 дБи |
| Поляризация | вертикальная + горизонтальная (H + V) |
| Число портов | 4 порта |
| КСВН | ≤2,0/≤2,0/≤2,0/≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−150 дБн при 2 × 20 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N или 4.3-10 (розетка) |
| Габариты | Ø320 × 50 мм |
| Масса | 1,0 кг |
| Крепление | потолочное |
| Рабочая температура | −40…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATO5-698/6000M4.
- IEC 60529 — документ, на который ссылается техническое описание I-ATO5-698/6000M4.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-698/6000M4 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3,5 = 16,5 дБм, то есть около 45 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16,5 − 56,8 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO5-698/6000M4:
Перед заказом KADAMM I-ATO5-698/6000M4 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1710–2700 и 3300–6000 МГц
- Мощность на порт — не выше 50 Вт
- Опора и крепление — потолочное
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATO5-698/6000M4 — потолочное.
- Разъёмы — N или 4.3-10 (розетка).
- В помещении разъёмы I-ATO5-698/6000M4 не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO5-698/6000M4 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO5-698/6000M4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO5-698/6000M4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO5-698/6000M4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
