Потолочные всенаправленные антенны: 600–6000 МГц (по модели — см. таблицу), усиление 2–5,5 дБи (по модели).
Что представляет собой антенна

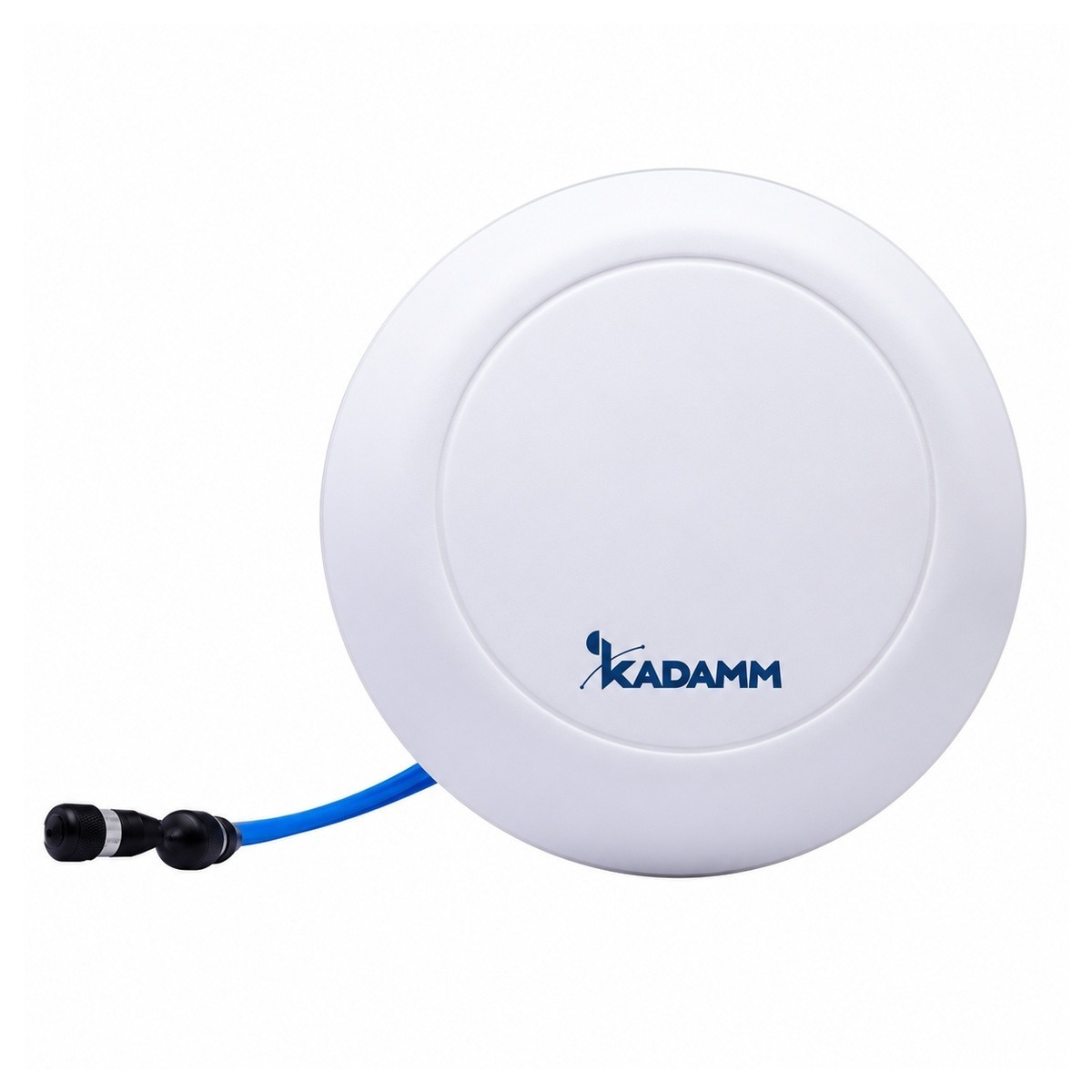

KADAMM I-ATO-600/6000-M — потолочные всенаправленные антенны диапазона 600–6000 МГц (по модели — см. таблицу). Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 2–5,5 дБи (по модели): невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM I-ATO-600/6000-M и KADAMM I-ATO-600/6000-S: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 600–6000 МГц, у I-ATO-698/6000-S — 698–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 600–6000 МГц, у I-ATO-350/6000-S — 350–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO-600/6000-M с запасом по краям.
Значение I-ATO-600/6000-M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO-600/6000-M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO-600/6000-M.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 2–5,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 2/4 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO6-600/4000M | 600–617 / 617–960 / 1425–2170 / 2170–2700 / 3300–4000 | 2,5/3,0/4,5/5,0/5,5 дБи | 2 | горизонтальная | 360° / 116°/108°/65°/40°/30° | 50 Вт | 2 × N или 4.3-10 (розетка) | 280 × 19 мм | 0,55 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO5-600/4000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 2,5/3,5/4,0/4,5 дБи | 4 | вертикальная + горизонтальная (H + V) | уточняйте у менеджера | 50 Вт | 4 × N или 4.3-10 (розетка) | 320 × 50 мм | 1,0 кг | −40…+65 °C | ≤2,5 |
| KADAMM I-ATO3-600/4000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 2,0 / 2,5 / 3,5 / 4,5 / 5,0 | 2 | линейная | 360° / 110 ° / 95 ° / 90 ° / 46 ° | 50 Вт | 2 × 4.3-10 (розетка) | Ø 215 × 47 | 0,45 | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO5-600/6000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,5 / 3,5 / 4,0 / 4,5 / 4 | 4 | горизонтальная | 360 / 110° / 90° / 46° / 38° / 35° | 50 | 4 × N (розетка) | Ø320×50 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO4-600/6000M | 600–806 / 806–960 / 1427–1518 / 1710–2700 / 3300–3800 / 4900–6000 | 2 / 2 / 2 / 2 / 4 / 4 | 2 | горизонтальная | 360 / — | 50 | 2 × 4.3-10 (розетка) | Ø280×19 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO6-600/6000M | 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,0/2,5/3,5/4,5/5,0/5,5 дБи | 2 | линейная | уточняйте у менеджера | 50 Вт | 2 × N (розетка) | Ø215 × 47 мм | уточняйте у менеджера | −35…+65 °C | ≤2,5 |
| KADAMM I-ATO3-600/6000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,5 / 2,5 / 3,5 / 4,5 / 5,0 / 5,5 | 2 | вертикальная + горизонтальная (H + V) | 360 ° / 360 ° / 360 ° / 360 ° / 360 ° / 360 ° / 110 ° / 95 ° / 90 ° / 46 ° / 38° / 30 ° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM I-ATO6-617/6000M-2 | 617–806 / 806–960 / 1425–2700 / 3300–4000 / 4000–6000 | 2,5/3,5/4,5/5/5,5 дБи | 2 | линейная | уточняйте у менеджера | 50 Вт | 2 × 4.3-10 (розетка) | Ø215 × 47 мм | 0,45 кг | −40…+65 °C | ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATO-600/6000-M.
- IEC 60529 — документ, на который ссылается техническое описание I-ATO-600/6000-M.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO-600/6000-M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2 = 15 дБм, то есть около 32 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 0,02 = 68,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15 − 68,8 = −53,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO-600/6000-M:
Перед заказом KADAMM I-ATO-600/6000-M сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы I-ATO-600/6000-M в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATO-600/6000-M выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO-600/6000-M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO-600/6000-M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO-600/6000-M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
