Потолочные всенаправленные антенны: 350–6000 МГц (по модели — см. таблицу), усиление 2–5,5 дБи (по модели).
Что представляет собой антенна
KADAMM I-ATO-350/6000-S — потолочные всенаправленные антенны диапазона 350–6000 МГц (по модели — см. таблицу). Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 2–5,5 дБи (по модели): невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–6000 МГц, у I-ATO-600/6000-M — 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–6000 МГц, у I-ATO-600/6000-S — 600–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–6000 МГц, у I-ATO-698/6000-S — 698–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

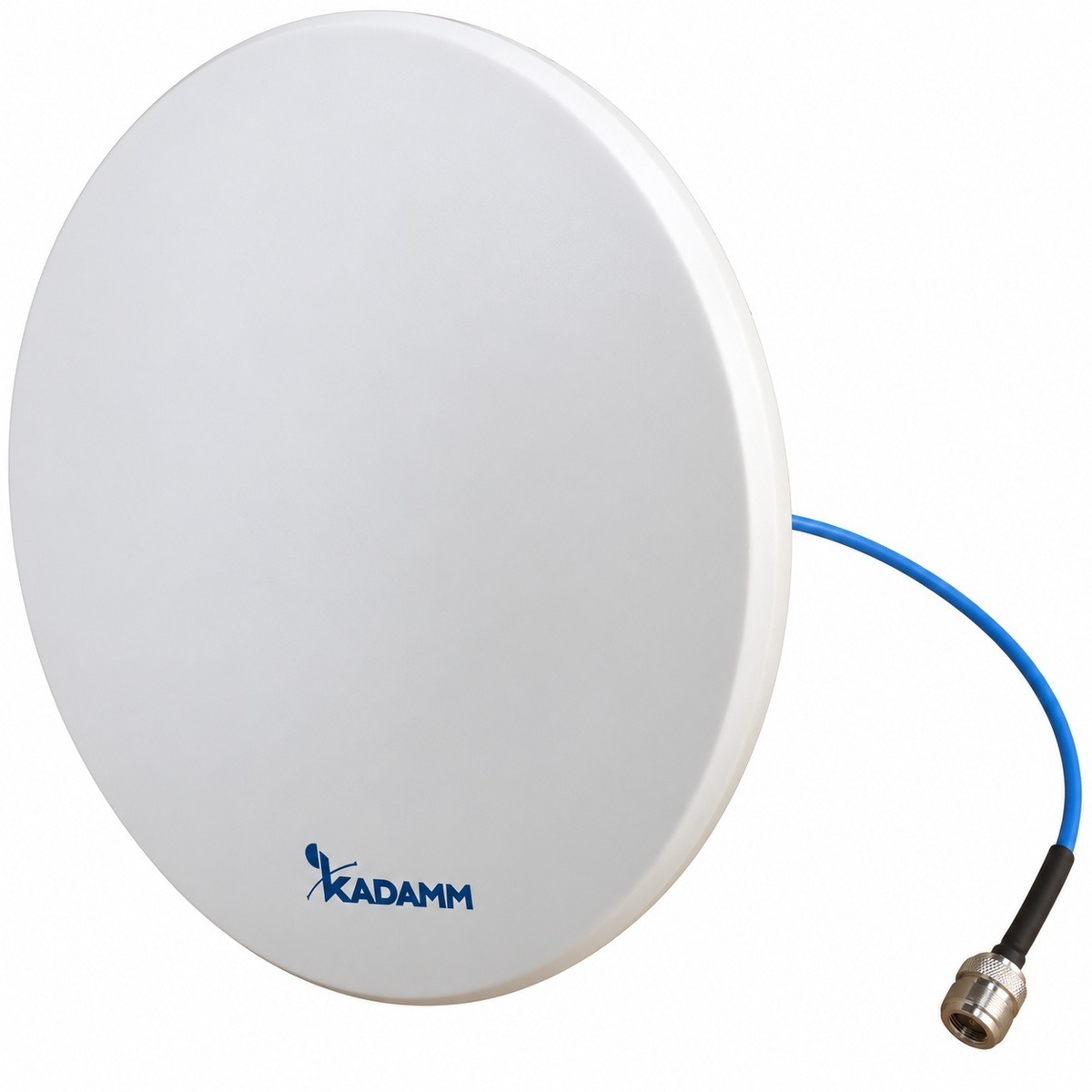

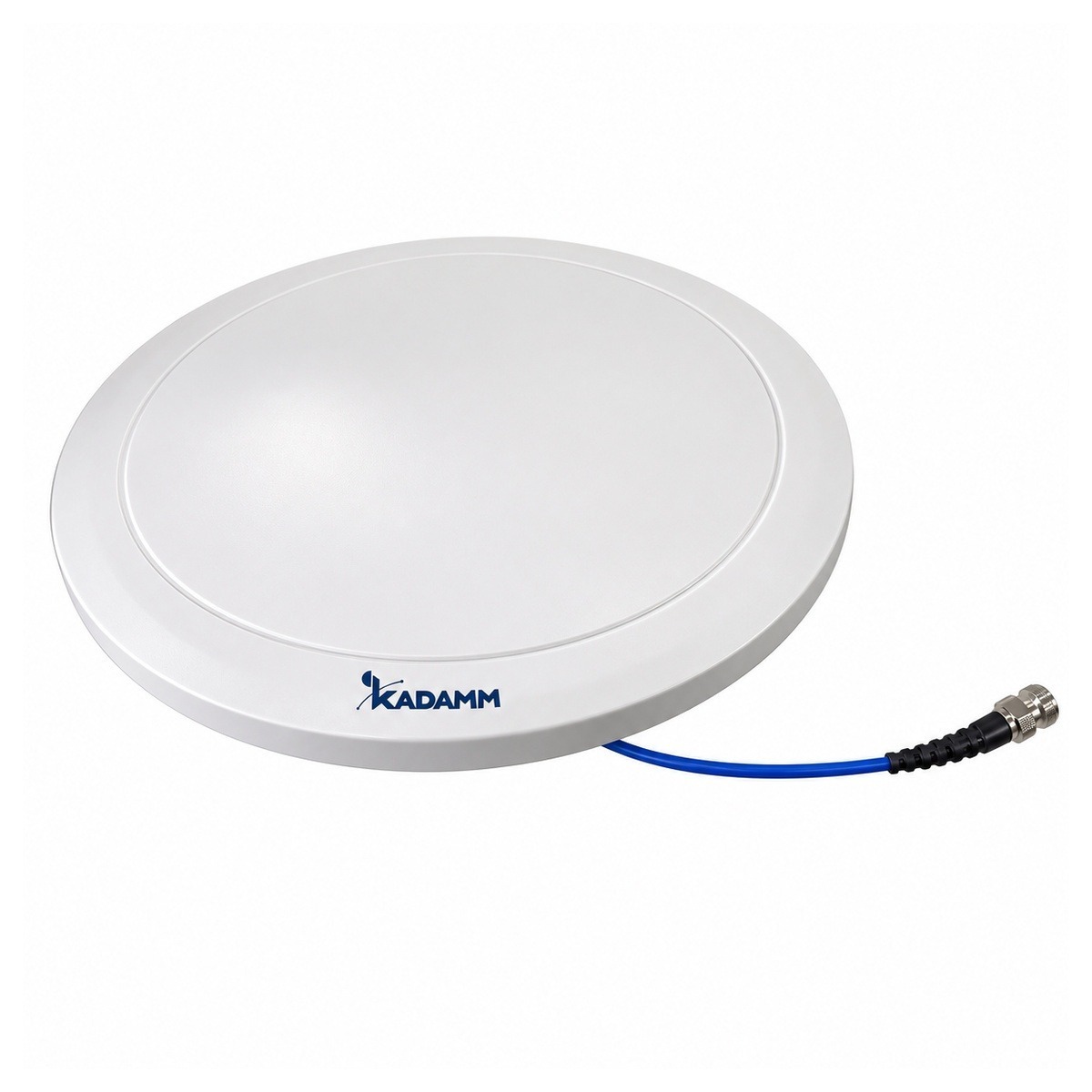

Фото исполнений

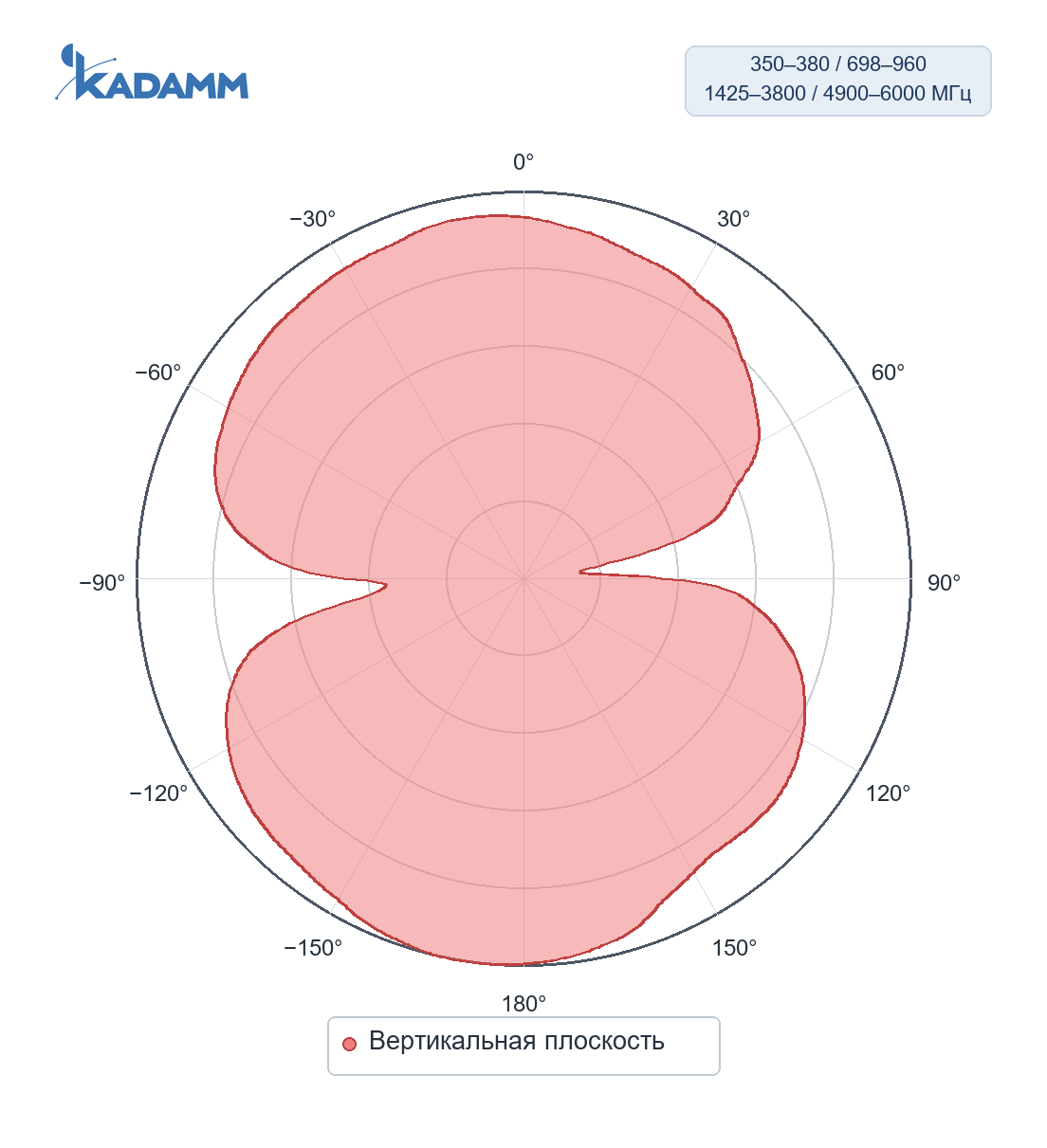

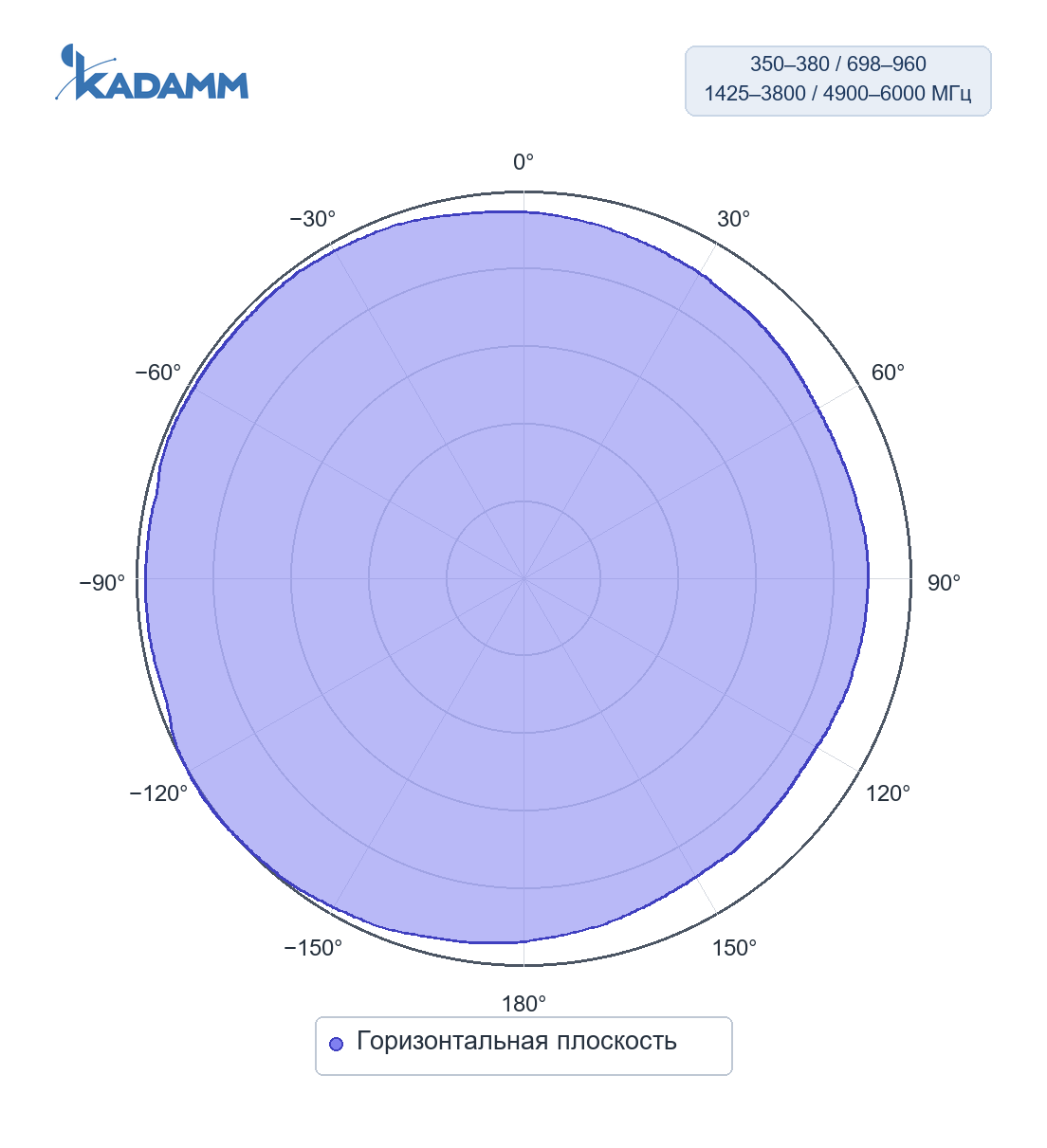

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO-350/6000-S с запасом по краям.
Значение I-ATO-350/6000-S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO-350/6000-S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO-350/6000-S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 2–5,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO5-350/2170S | 350–520 / 698–960 / 1710–2170 | 2,0 ±1,0 / 2,2±1,0 / 4,5±1,0 | 1 | горизонтальная | уточняйте у менеджера | 50 / 50 / 50 | 4.3-10 (вилка) или N (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,3 |
| KADAMM I-ATO4-350/2700S | 350–520 / 698–960 / 1690–2700 | 2,0±1/2,0±1/4,0±1 дБи | 1 | горизонтальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO5-350/2700S | 350–520 / 698–960 / 1710–2700 | 2,0±1,0/2,2±1,0/4,5±1,0 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 50 Вт | 4.3-10 (розетка) | уточняйте у менеджера | 0,4 кг | −35…+65 °C | ≤2,0 |
| KADAMM I-ATO4-350/2700S-2 | 350–520 / 698–960 / 1690–2700 | 2/2/4 дБи | 1 | горизонтальная | 360° / 120°/85°/76° | 50 Вт | N (розетка) | Ø280 × 19,0 мм | уточняйте у менеджера | −35…+65 °C | ≤2,2 |
| KADAMM I-ATO5-350/2700S-2 | 350–520 / 698–960 / 1710–2700 | 2/2,2/4,5 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 50 Вт | N (розетка) | Ø266 × 18,0 мм | уточняйте у менеджера | −40…+55 °C | ≤2,3 |
| KADAMM I-ATO6-350/6000S | 350–520 / 600–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,0±1/2,0±1/4,0±1/5,0±1/5,5±1 дБи | 1 | горизонтальная | 360° / 120°/85°/76°/52°/42° | 50 Вт | 4.3-10 (розетка) | Ø295 × 10 | 0,55 | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO4-380/2700S | 380–520 / 698–960 / 1690–2700 | 2,0±1/2,0±1/4,0±1 дБи | 1 | горизонтальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO4-380/3800S | 380–520 / 698–960 / 1427–1518 / 1710–2700 / 3300–3800 | 2 / 2 / 2 / 2 / 4 | 1 | горизонтальная | 360 / — | 50 | 4.3-10 (розетка) | 280 × 19 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO5-380/4000S | 380–520 / 600–960 / 1425–2700 / 3300–4000 | 2,0±1/2,0±1/4,0±1/5,0±1 дБи | 1 | горизонтальная | 360° / 120°/85°/76°/52° | 50 Вт | 4.3-10 (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO4-350/6000SH | 350–380 / 698–960 / 1425–3800 / 4900–6000 | 2 / 2 / 4 / 4 дБи | 1 | горизонтальная | Г 360°; В 80° / 80° / 60° / 60° | 50 Вт | розетка N, кабельный вывод SFF-50-3 25 см | Ø235 × 10 | уточняйте у менеджера | −40…+60 °C | ≤1,8 / ≤1,8 / ≤1,5 / ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATO-350/6000-S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATO-350/6000-S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO-350/6000-S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2 = 15 дБм, то есть около 32 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3175 МГц (середина полосы 350–6000 МГц): L = 32,45 + 20·lg 3175 + 20·lg 0,02 = 68,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15 − 68,5 = −53,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO-350/6000-S:
Перед заказом KADAMM I-ATO-350/6000-S сверьте с проектом:
- Частоты оборудования — внутри 350–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы I-ATO-350/6000-S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATO-350/6000-S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO-350/6000-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO-350/6000-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO-350/6000-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
