Потолочная всенаправленная антенна: 2400–2500 / 5150–7125 МГц, усиление 4 / 6 дБи.
Что представляет собой антенна

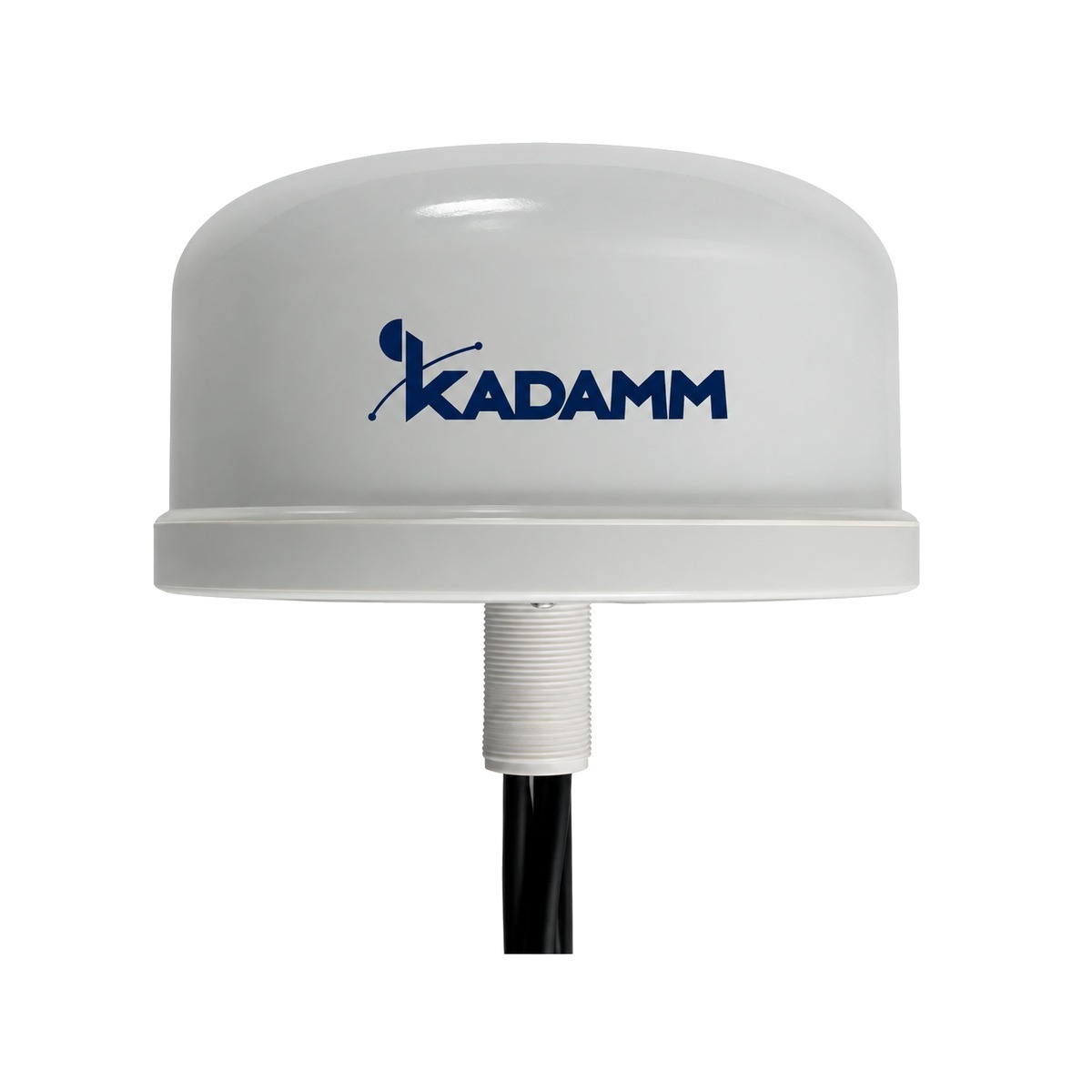

KADAMM I-ATO6-2400/7125S — потолочная всенаправленная антенна диапазона 2400–2500 / 5150–7125 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 4 / 6 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø145×75; крепление: потолочное; рабочая температура −40…+70 °C.
Разъём — 4, 5, 6 или 8 × RP-SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 и 5150–7125 МГц, у I-ATO5-698/6000M4 — 698–960, 1710–2700 и 3300–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2400–2500 и 5150–7125 МГц, у I-ATP-600/6000-M — 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2400–2500 и 5150–7125 МГц, у I-ATP4-350/960S — 350–960 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO6-2400/7125S с запасом по краям.
Значение I-ATO6-2400/7125S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO6-2400/7125S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO6-2400/7125S.
Крепление: потолочное.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–7125 МГц |
| Коэффициент усиления | 4 / 6 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 360 |
| Ширина ДН, вертикальная плоскость | 55 / 35 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 4, 5, 6 или 8 × RP-SMA (вилка) |
| Габариты | Ø145×75 |
| Масса | уточняйте у менеджера |
| Крепление | потолочное |
| Рабочая температура | −40…+70 °C |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATO6-2400/7125S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATO6-2400/7125S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO6-2400/7125S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 0,02 = 66,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 17 − 66,3 = −49,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO6-2400/7125S:
Перед заказом KADAMM I-ATO6-2400/7125S сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–7125 МГц
- Мощность на порт — не выше 50 Вт
- Опора и крепление — потолочное
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление I-ATO6-2400/7125S — потолочное.
- Разъёмы — 4, 5, 6 или 8 × RP-SMA (вилка).
- Разъёмы I-ATO6-2400/7125S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATO6-2400/7125S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO6-2400/7125S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO6-2400/7125S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO6-2400/7125S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
