Потолочная всенаправленная антенна для помещений: 2400–2500 / 5150–5850 МГц, усиление 2,5 дБи.
Что представляет собой антенна

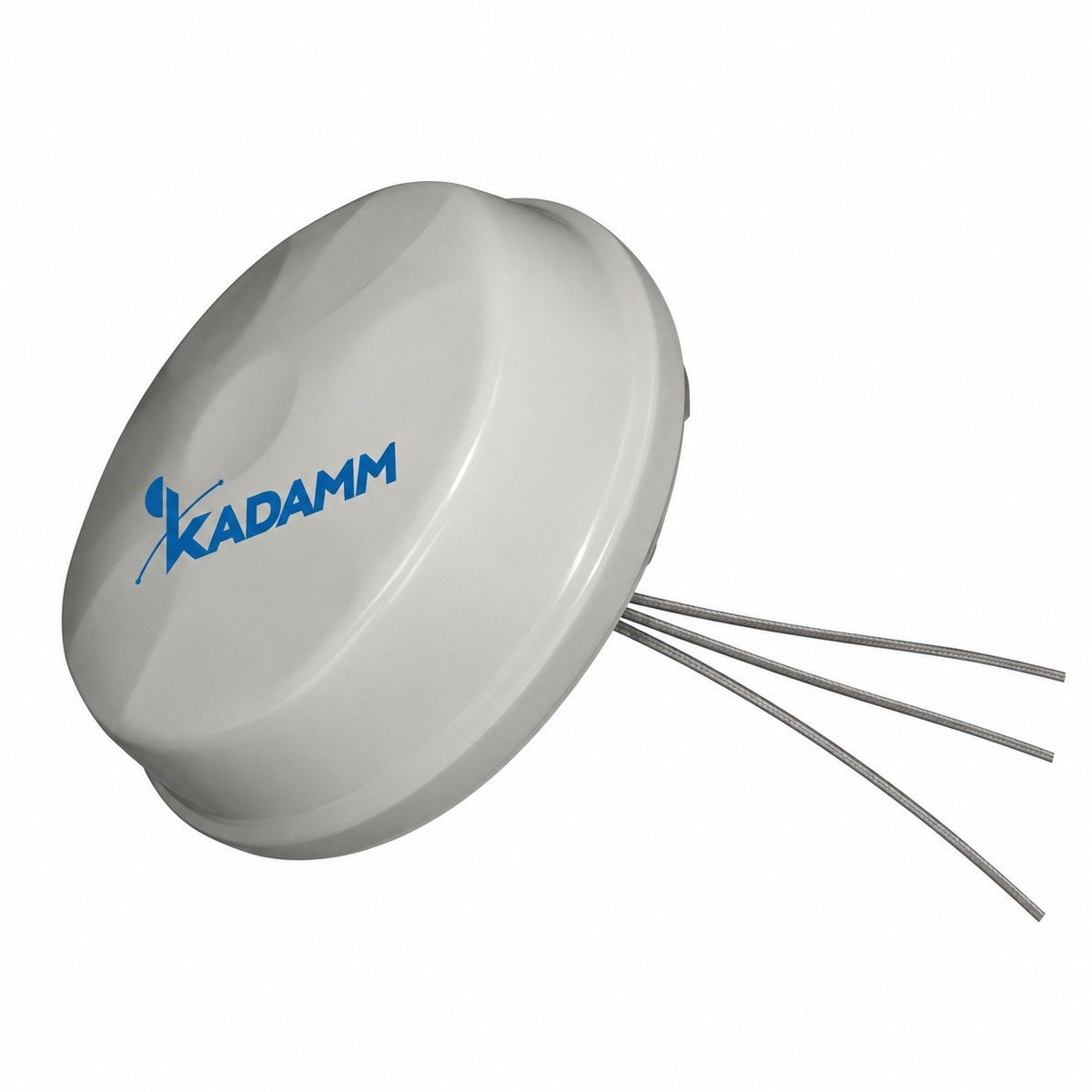

KADAMM I-ATO5-2400/5850M — потолочная всенаправленная антенна для помещений диапазона 2400–2500 / 5150–5850 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 2,5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8 (2400–2500 МГц), ≤2,0 (5150–5850 МГц); допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,18–0,49 кг.
Разъём — SMA / RP-SMA / RP-TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 2,5 дБи, у I-ATO5-2400/5850M-2 — 5 дБи (меньше на 2,5 дБ)
- 1 порт, у I-ATO5-2400/5850M-2 — 2
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO5-2400/5850M-2 — Ø145 × 36,5 мм
- Легче на 0,12 кг (0,18–0,49 кг и 0,3 кг)
KADAMM I-ATO5-2400/5850M-2 берут, когда нужен запас по дальности; KADAMM I-ATO5-2400/5850M легче и проще в монтаже.
- Усиление 2,5 дБи, у I-ATO3-2400/5850S — 5 дБи (меньше на 2,5 дБ)
- Разъём SMA или RP-SMA или RP-TNC, у I-ATO3-2400/5850S — N
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO3-2400/5850S — Ø124 × 47 мм
KADAMM I-ATO3-2400/5850S даёт больше усиления; у KADAMM I-ATO5-2400/5850M в пользу выбора — конструкция.

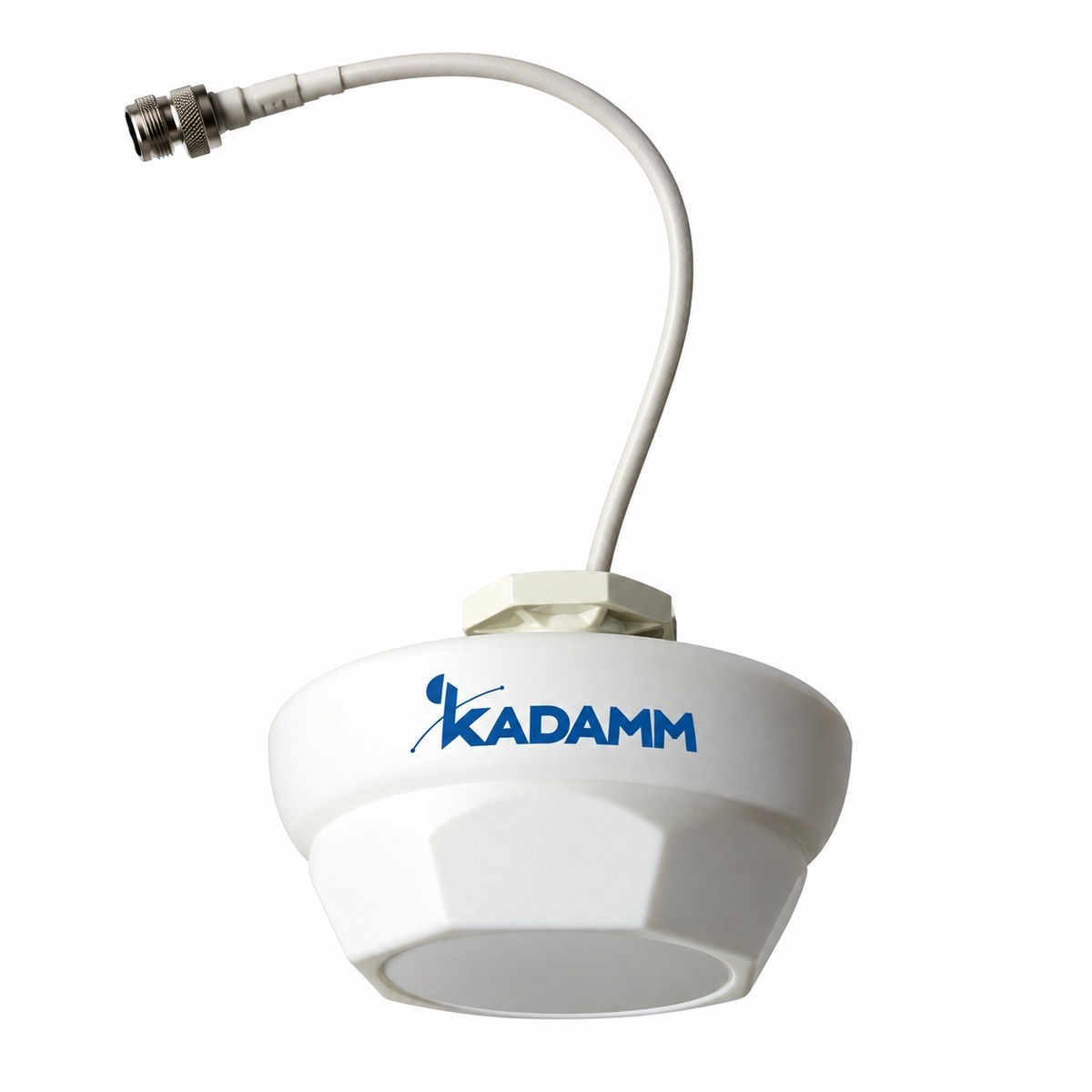

- Полосы 2400–2500 и 5150–5850 МГц, у I-ATO5-2100/6000S — 2100–6000 МГц
- Разъём SMA или RP-SMA или RP-TNC, у I-ATO5-2100/6000S — N
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO5-2100/6000S — Ø124 × 47 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO5-2400/5850M с запасом по краям.
Значение I-ATO5-2400/5850M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO5-2400/5850M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO5-2400/5850M.
Как читать характеристики
Электрические характеристики
| Параметр | 2400–2500 МГц | 5150–5850 МГц |
|---|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц | |
| Коэффициент усиления, дБи | 2,5 | |
| Поляризация | Вертикальная | |
| КСВН | ≤1,8 (2400–2500 МГц), ≤2,0 (5150–5850 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,18–0,49 кг |
Исполнения
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM I-ATO5-2400/5850M | вилка SMA или по заказу | Ø145×42 | 0,2 |
| KADAMM I-ATO5-2400/5850M-5 | вилка RP-SMA | 145×42 | 0,18 |
| KADAMM I-ATO5-2400/5850M-3 | вилка RP-TNC или по заказу | 145×42 | 0,49 |
| KADAMM I-ATO5-2400/5850M-4 | вилка RP-SMA | 145×42 | 0,3 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-2400/5850M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-2400/5850M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2,5 = 15,5 дБм, то есть около 35 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 0,02 = 66,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15,5 − 66,3 = −50,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO5-2400/5850M:
Перед заказом KADAMM I-ATO5-2400/5850M сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — SMA или RP-SMA или RP-TNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO5-2400/5850M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Внутри здания герметизация разъёмов I-ATO5-2400/5850M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO5-2400/5850M
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO5-2400/5850M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO5-2400/5850M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO5-2400/5850M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO5-2400/5850M | KADAMM I-ATO5-2400/5850M-2 | KADAMM I-ATO3-2400/5850S | KADAMM I-ATO5-2100/6000S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2100–6000 МГц |
| Усиление | 2,5 дБи | 5 дБи | 5 дБи | 2,5 дБи |
| Луч по горизонтали | — | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 2 | 1 | 1 |
| Габариты | по исполнению (см. таблицу «Исполнения») | Ø145 × 36,5 мм | Ø124 × 47 мм | Ø124 × 47 мм |
| Масса | 0,18–0,49 кг | 0,3 кг | 0,135 кг | 0,131 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
