Потолочная всенаправленная антенна для помещений: 2400–2500 / 5150–5850 МГц, усиление 3 / 5 дБи, MIMO, 2 входа.
Что представляет собой антенна

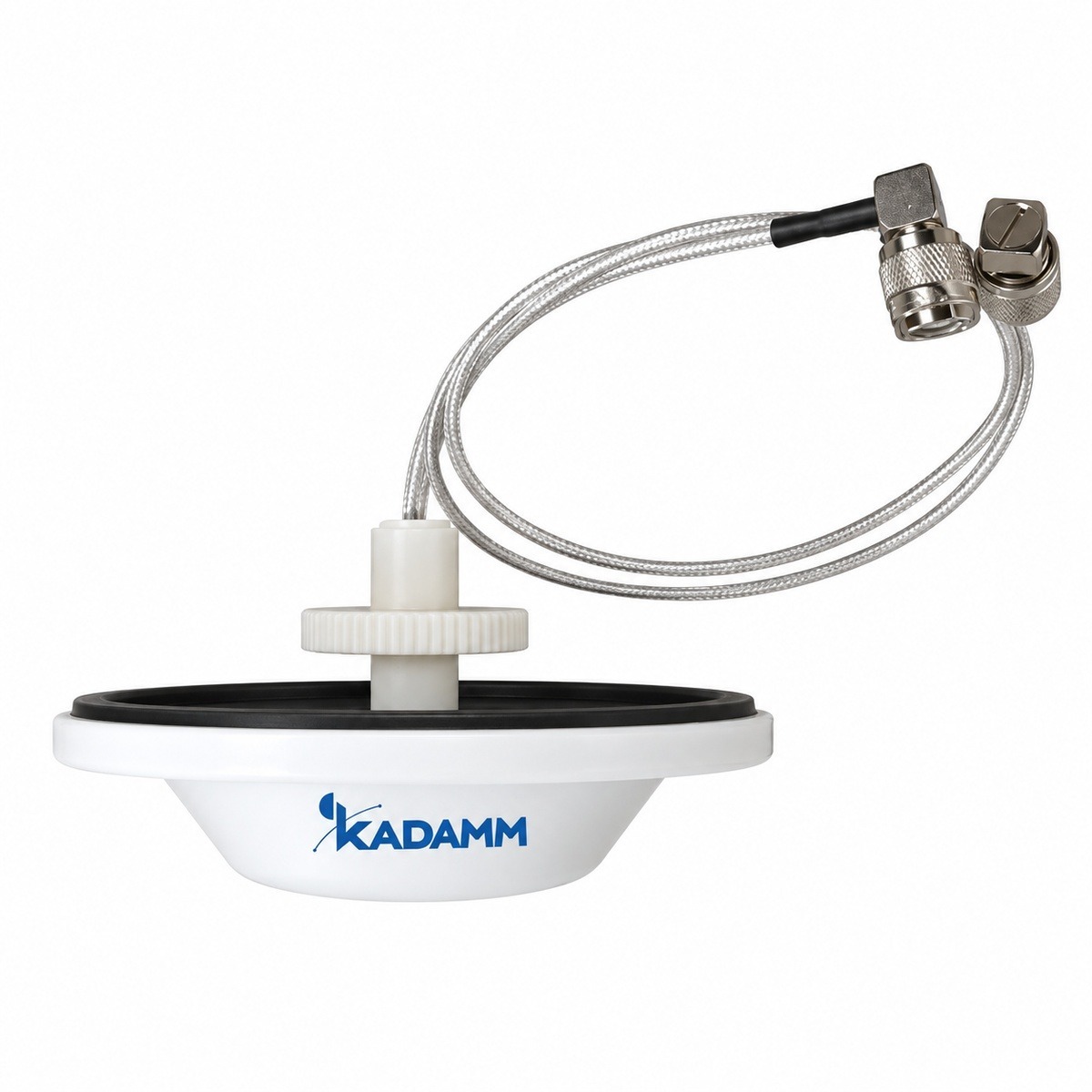

KADAMM I-ATO5-2400/5850M-2 — потолочная антенна Wi-Fi: точка доступа стоит за подвесным потолком, а антенна — в зоне покрытия. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5150–5850 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Антенна рассчитана на MIMO: входов — 2. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.
Потолочную антенну ставят в центре зоны: она излучает вниз и в стороны, а точка доступа остаётся скрытой. Это удобно в офисах, гостиницах и торговых залах, где оборудование не должно быть на виду.
На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.
Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø145 × 36,5 мм; масса 0,3 кг; крепление: Ø2400–2500 мм; рабочая температура −40…+60 °C.
Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

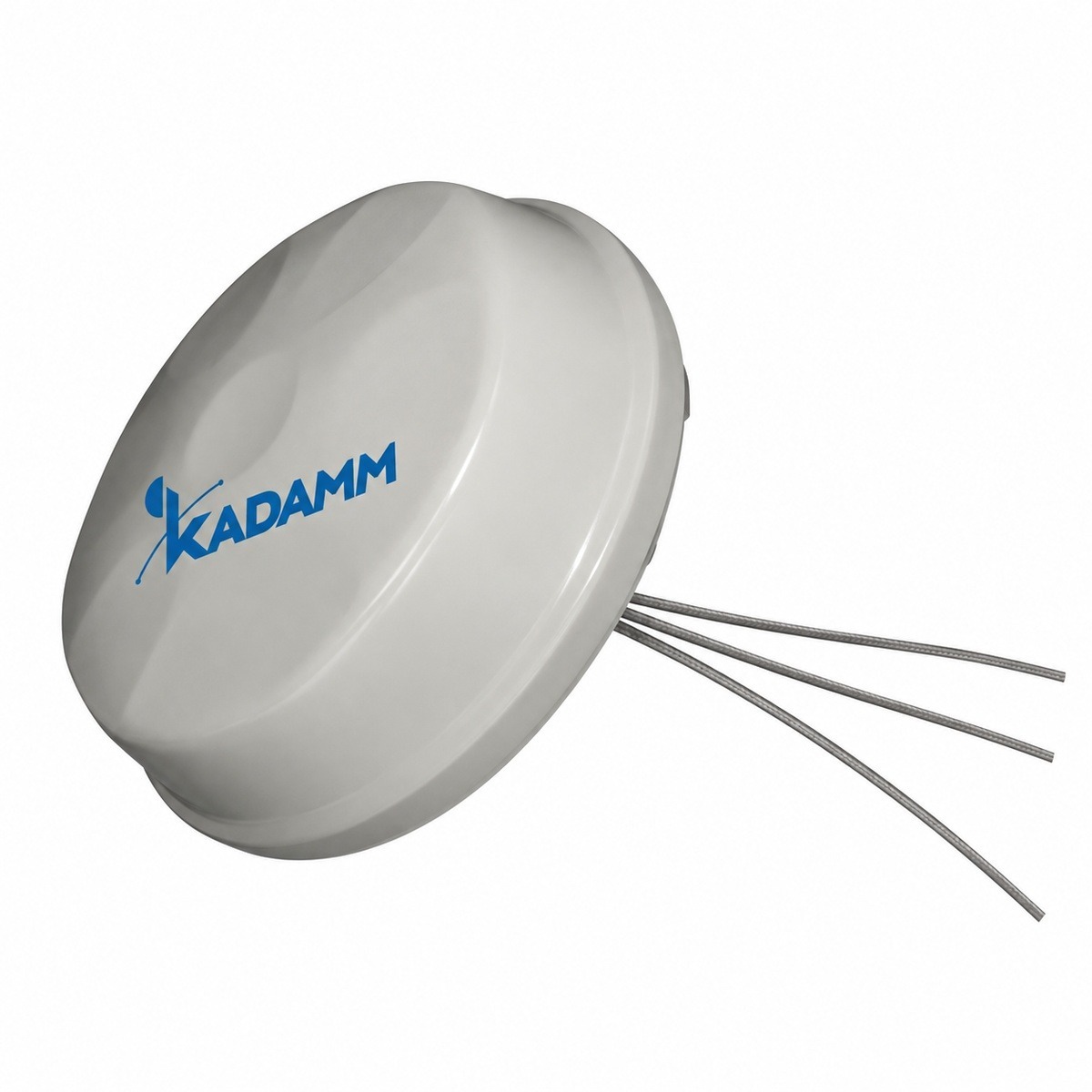

- Усиление 5 дБи, у I-ATO5-2400/5850M — 2,5 дБи (больше на 2,5 дБ)
- 2 порта, у I-ATO5-2400/5850M — 1
- Габариты Ø145 × 36,5 мм, у I-ATO5-2400/5850M — по исполнению (см. таблицу «Исполнения»)
- Тяжелее на 0,12 кг (0,3 кг и 0,18–0,49 кг)
Запас по дальности больше у KADAMM I-ATO5-2400/5850M-2; KADAMM I-ATO5-2400/5850M легче и проще в монтаже.

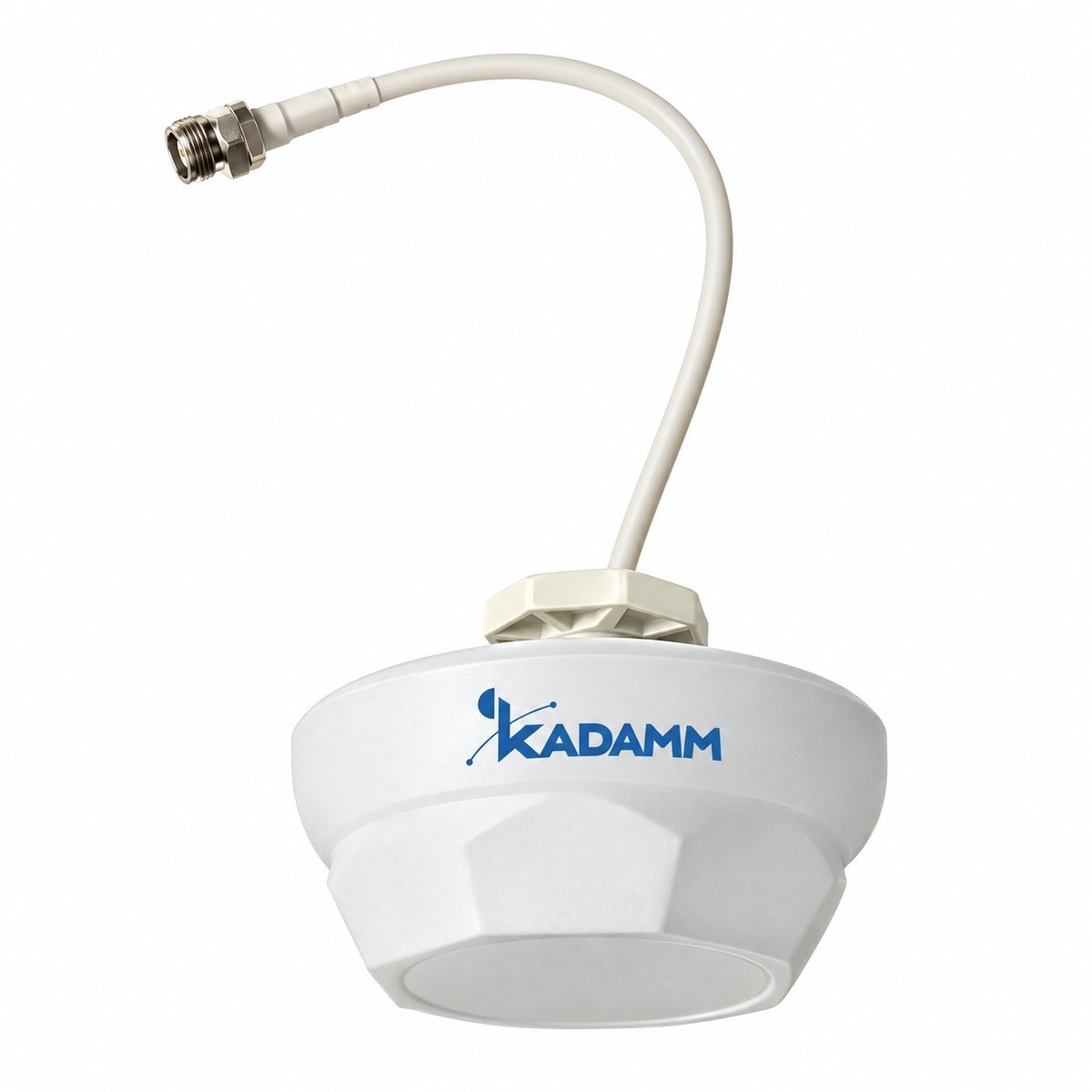

- 2 порта, у I-ATO3-2400/5850S — 1
- Габариты Ø145 × 36,5 мм, у I-ATO3-2400/5850S — Ø124 × 47 мм
- Тяжелее на 0,16 кг (0,3 кг и 0,135 кг)
Выбор между I-ATO5-2400/5850M-2 и I-ATO3-2400/5850S зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.

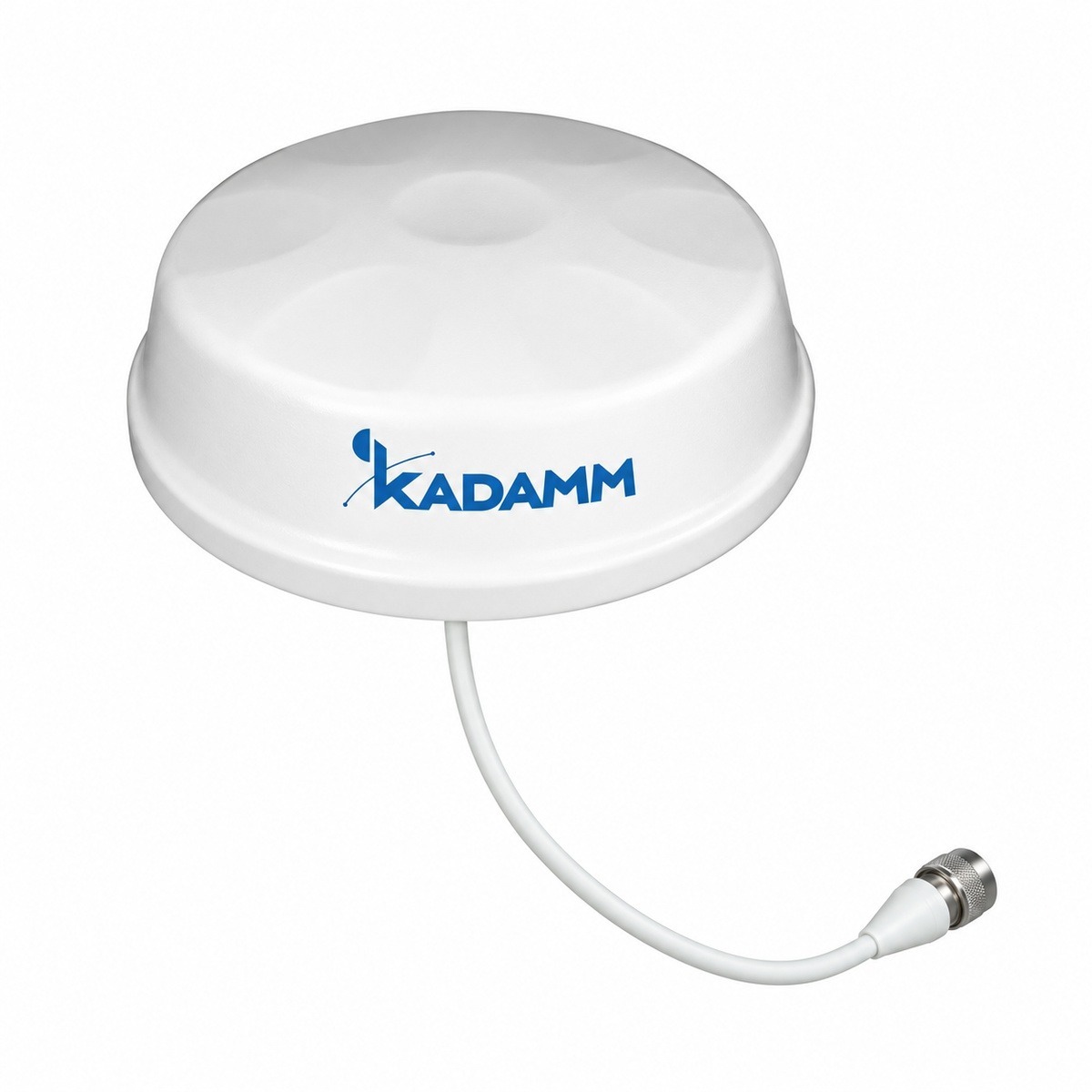

- Полосы 2400–2500 и 5150–5850 МГц, у I-ATO5-617/6000S — 617–960, 1710–2700, 3300–4200 и 4800–6000 МГц
- 2 порта, у I-ATO5-617/6000S — 1
- Габариты Ø145 × 36,5 мм, у I-ATO5-617/6000S — Ø146 × 42 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

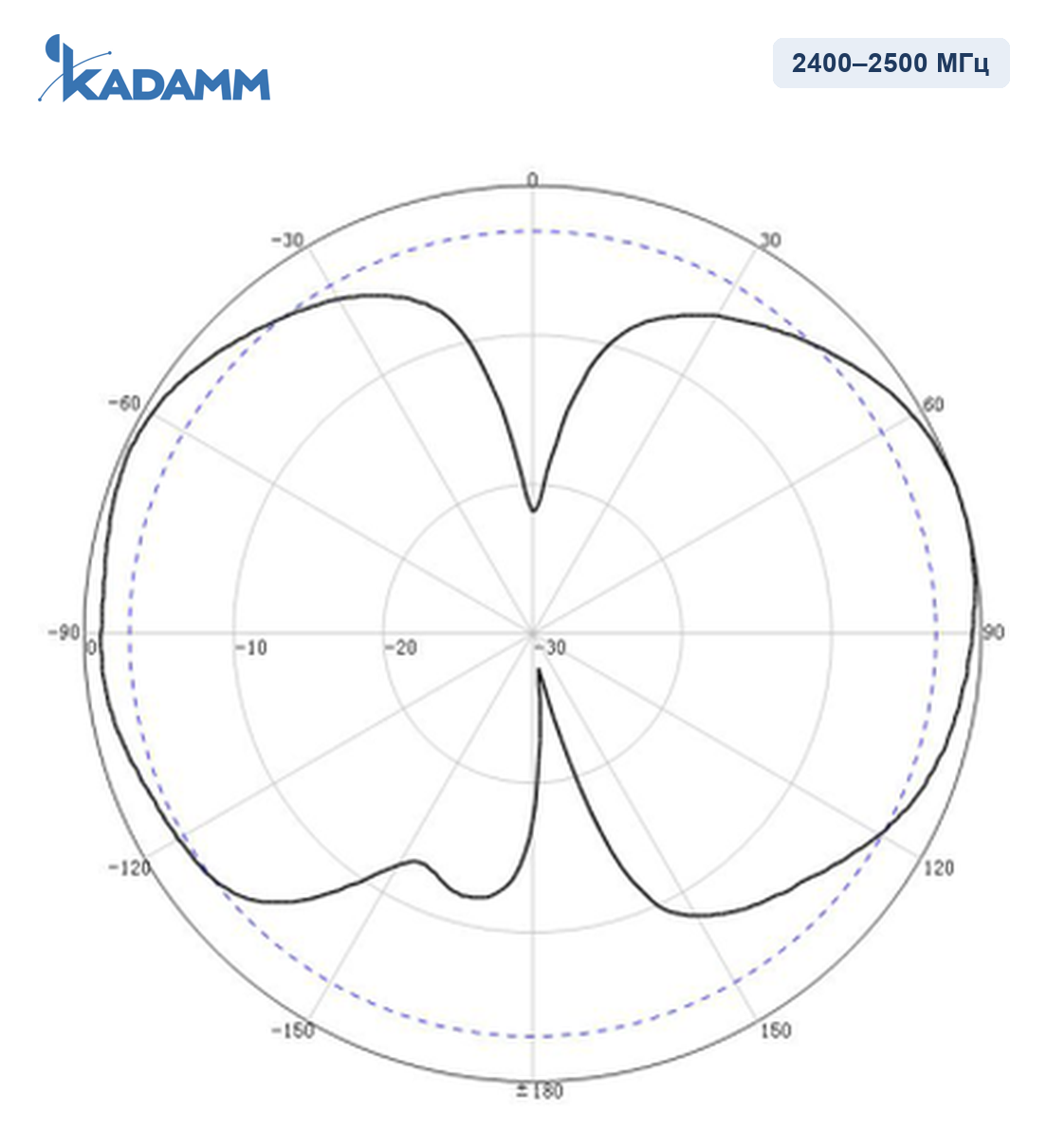

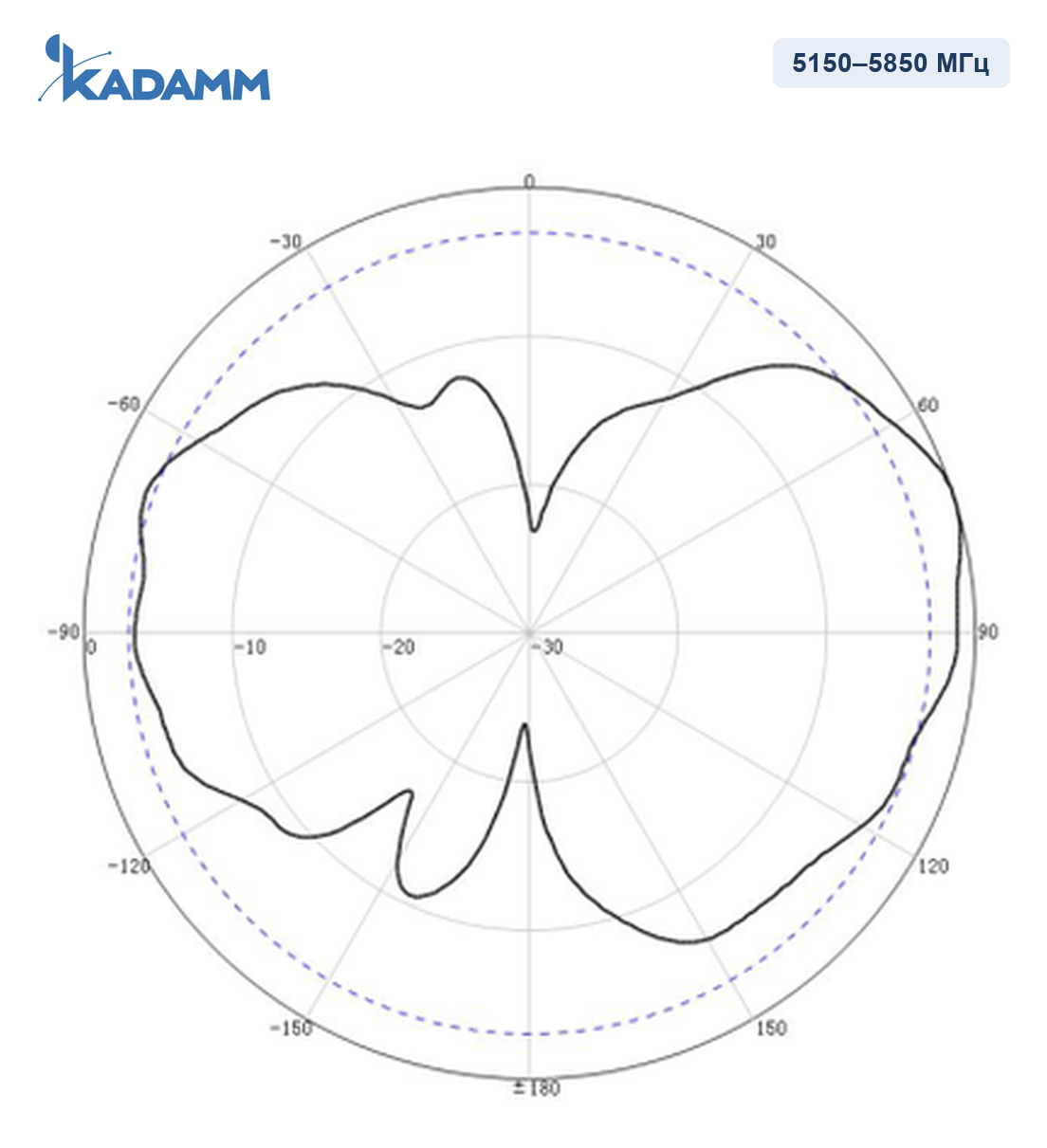

Диаграммы направленности

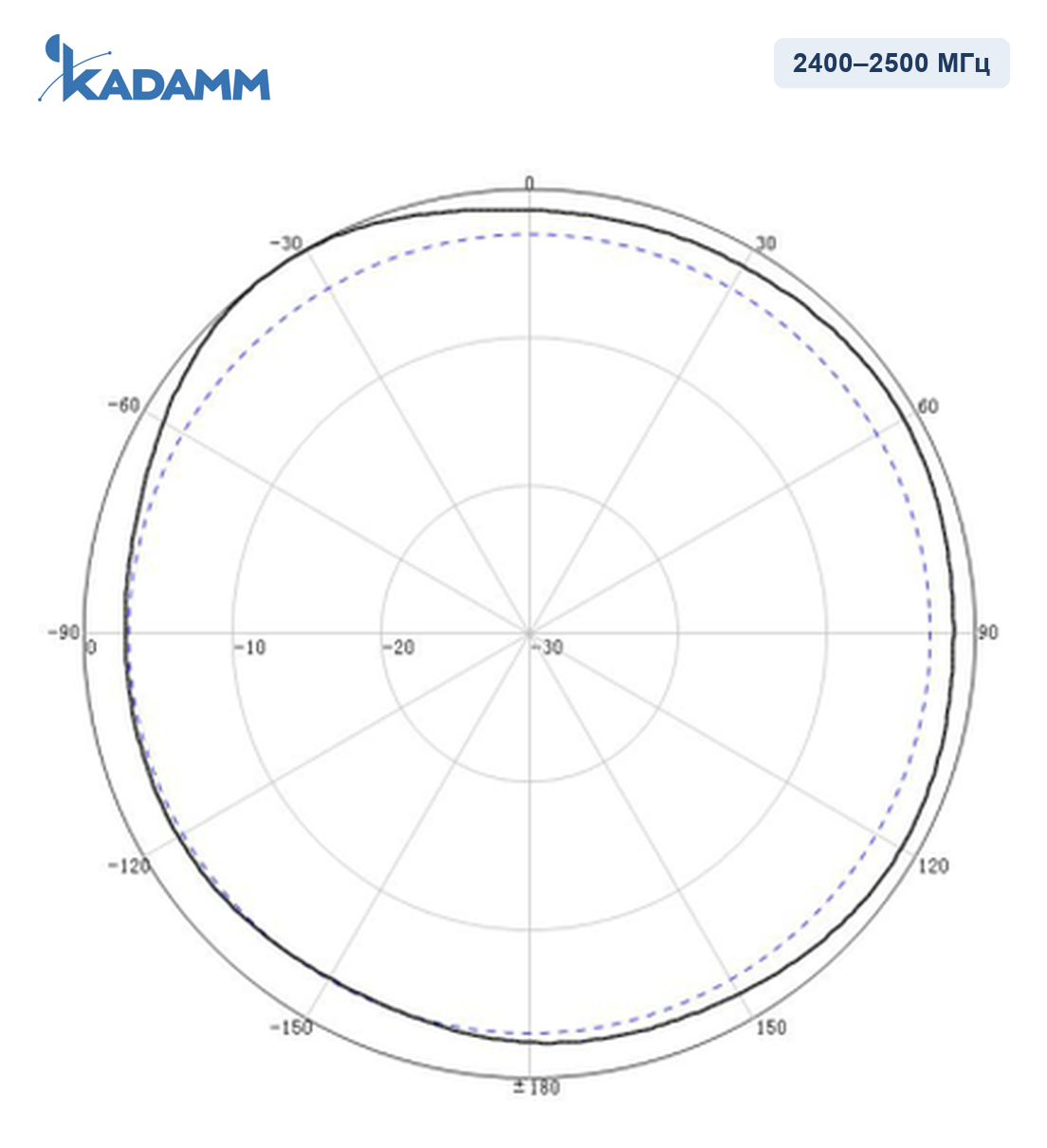

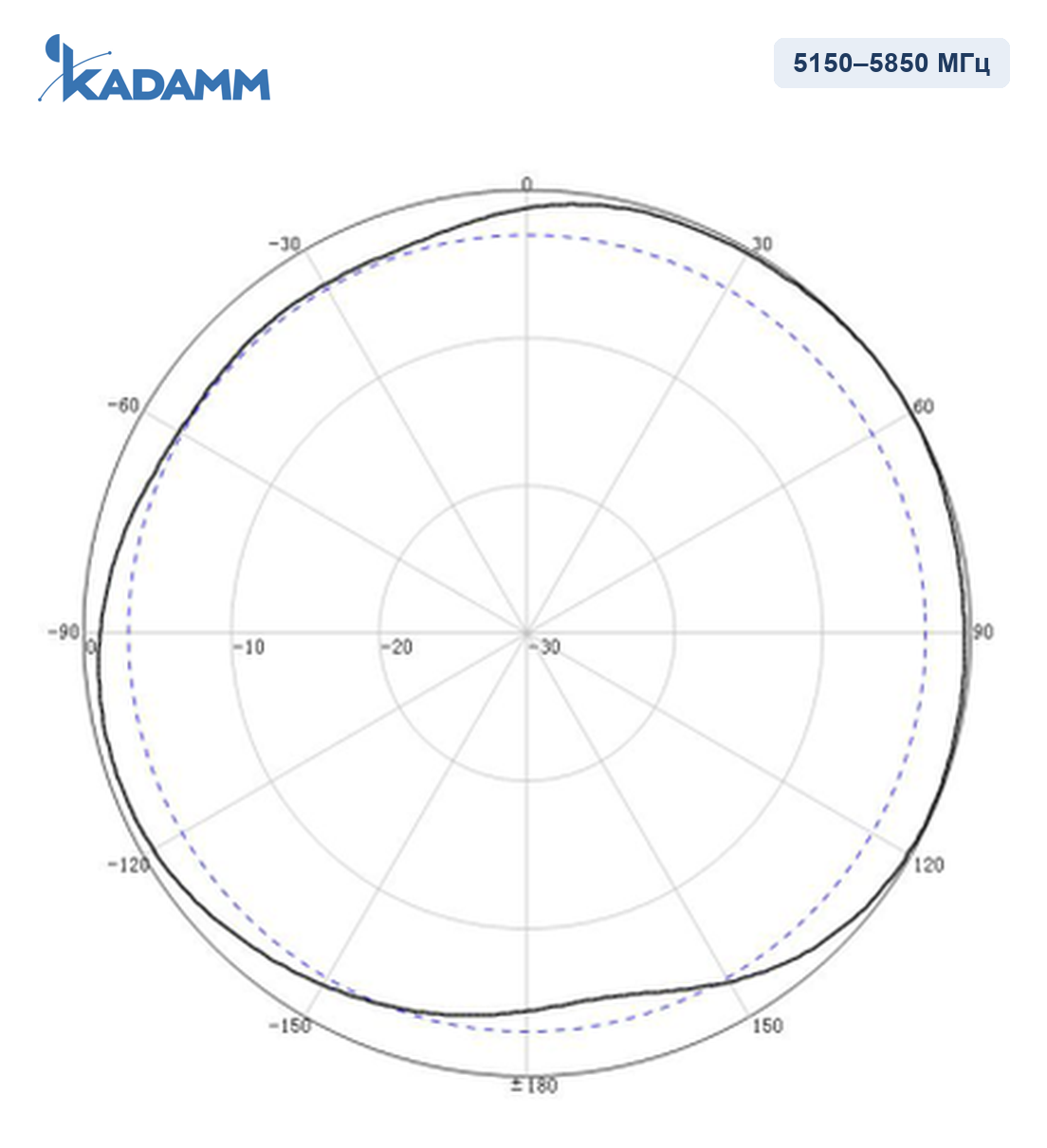

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Отдельные входы I-ATO5-2400/5850M-2.
Значение I-ATO5-2400/5850M-2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO5-2400/5850M-2.
Согласование I-ATO5-2400/5850M-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO5-2400/5850M-2.
Крепление: на трубу Ø2400–2500 мм.
Как читать характеристики
Электрические характеристики
| Параметр | 2400–2500 МГц | 5150–5850 МГц |
|---|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц | |
| Коэффициент усиления, дБи | 3 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 50° |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø145 × 36,5 мм |
| Размеры упаковки | 128 × 128 × 134 мм |
| Масса антенны | 0,3 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø2400–2500 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO5-2400/5850M-2 — 2 × розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-2400/5850M-2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-2400/5850M-2 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 0,02 = 66,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 18 − 66,3 = −48,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах I-ATO5-2400/5850M-2:
Перед заказом KADAMM I-ATO5-2400/5850M-2 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 2×N
- Опора и крепление — на трубу Ø2400–2500 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATO5-2400/5850M-2 — на трубу Ø2400–2500 мм.
- I-ATO5-2400/5850M-2 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — 2 × розетка N (IEC 61169-16), выведены снизу.
- В помещении разъёмы I-ATO5-2400/5850M-2 не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO5-2400/5850M-2
- Монтажный комплект на трубу Ø2400–2500 мм
Упаковка 128 × 128 × 134 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO5-2400/5850M-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO5-2400/5850M-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO5-2400/5850M-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO5-2400/5850M-2 | KADAMM I-ATO5-2400/5850M | KADAMM I-ATO3-2400/5850S | KADAMM I-ATO5-617/6000S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 617–960, 1710–2700, 3300–4200 и 4800–6000 МГц |
| Усиление | 5 дБи | 2,5 дБи | 5 дБи | 5 дБи |
| Луч по горизонтали | 360° | — | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 2 | 1 | 1 | 1 |
| Габариты | Ø145 × 36,5 мм | по исполнению (см. таблицу «Исполнения») | Ø124 × 47 мм | Ø146 × 42 мм |
| Масса | 0,3 кг | 0,18–0,49 кг | 0,135 кг | 0,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
