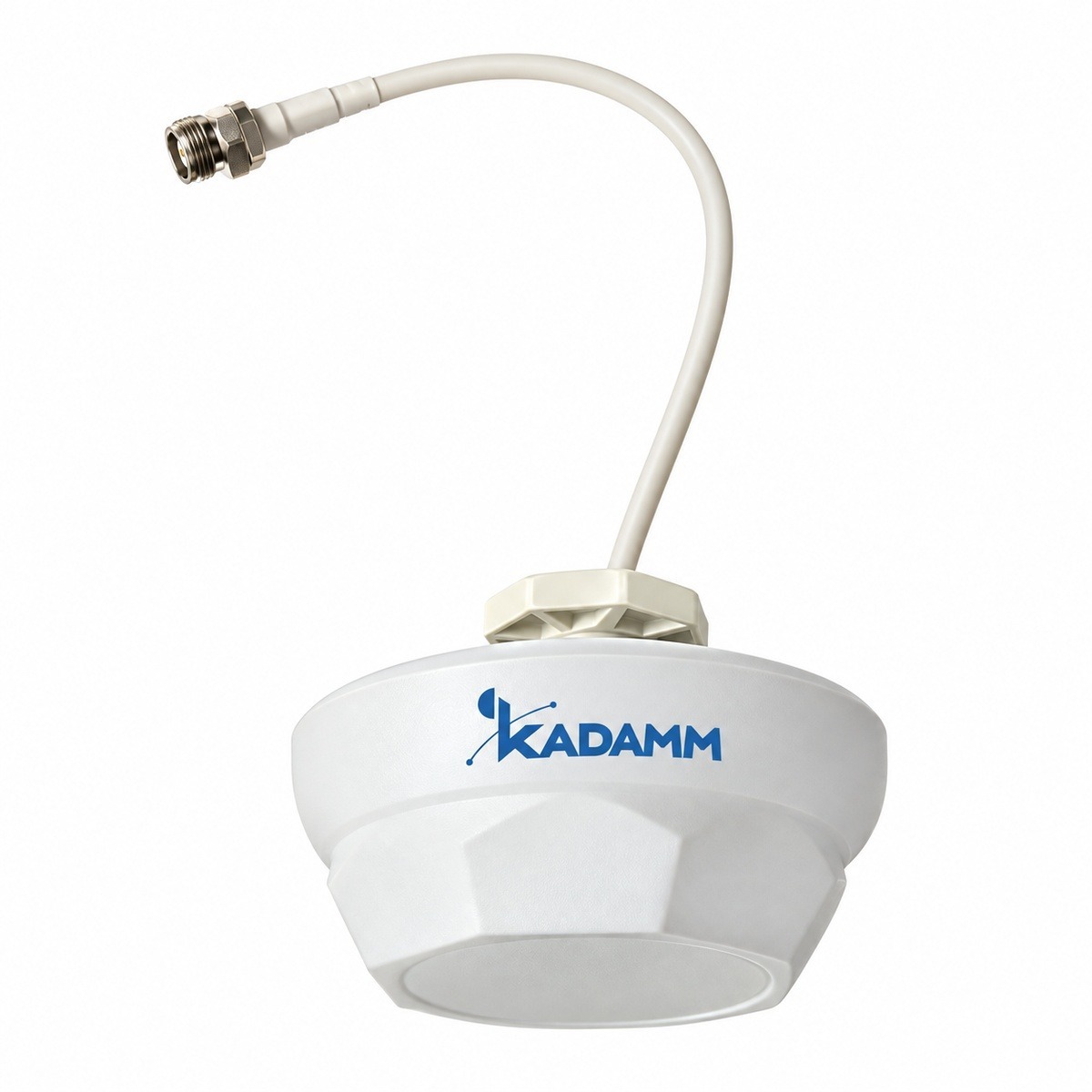

KADAMM I-ATO3-2400/5850S — потолочная антенна Wi-Fi 2,4 и 5 ГГц (2400–2500 / 5150–5850 МГц), 3–5 дБи

KADAMM I-ATO3-2400/5850S — потолочная антенна Wi-Fi: точка доступа стоит за подвесным потолком, а антенна — в зоне покрытия. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5150–5850 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Потолочную антенну ставят в центре зоны: она излучает вниз и в стороны, а точка доступа остаётся скрытой. Это удобно в офисах, гостиницах и торговых залах, где оборудование не должно быть на виду.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø124 × 47 мм; масса 0,135 кг.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у I-ATO3-2400/5850S — 2 системы излучателей, 1 порт.

Система 2400–2500 МГц

Система 5150–5850 МГц

Общие параметры

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO3-2400/5850S — 1 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO3-2400/5850S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO3-2400/5850S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 0,02 = 66,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 18 − 66,3 = −48,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах I-ATO3-2400/5850S:

Перед заказом KADAMM I-ATO3-2400/5850S сверьте с проектом:

• Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N

• I-ATO3-2400/5850S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 1 × розетка N (IEC 61169-16).
• Внутри здания герметизация разъёмов I-ATO3-2400/5850S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.

Другие модели этого раздела каталога KADAMM: Внутренние антенны сотовой связи для DAS и репитеров →
