Потолочная всенаправленная антенна для помещений: 2100–6000 МГц, усиление 2,5 дБи.
Что представляет собой антенна

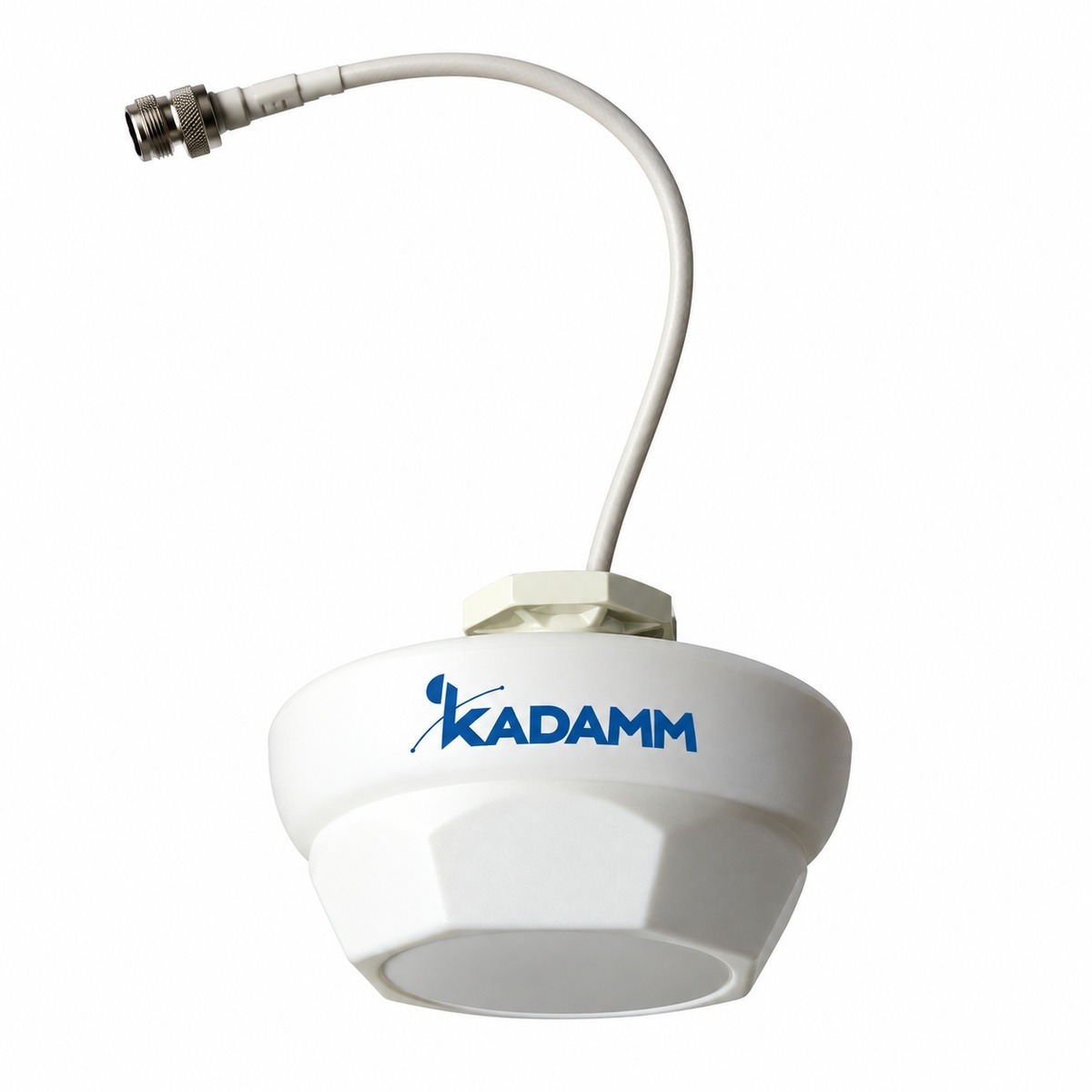

KADAMM I-ATO5-2100/6000S — потолочная всенаправленная антенна для помещений диапазона 2100–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 2,5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø124 × 47 мм; масса 0,131 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2100–6000 МГц, у I-ATO4-6960VS02 — 698–6000 МГц
- Усиление 2,5 дБи, у I-ATO4-6960VS02 — 5 дБи (меньше на 2,5 дБ)
- Разъём N, у I-ATO4-6960VS02 — 4.3-10
- Габариты Ø124 × 47 мм, у I-ATO4-6960VS02 — Ø207 × 56 мм
- Легче на 0,47 кг (0,131 кг и 0,60 кг)
KADAMM I-ATO4-6960VS02 берут, когда нужен запас по дальности; KADAMM I-ATO5-2100/6000S легче и проще в монтаже.
- Полосы 2100–6000 МГц, у I-ATO5-617/6000S — 617–960, 1710–2700, 3300–4200 и 4800–6000 МГц
- Усиление 2,5 дБи, у I-ATO5-617/6000S — 5 дБи (меньше на 2,5 дБ)
- Разъём N, у I-ATO5-617/6000S — 4.3-10
- Габариты Ø124 × 47 мм, у I-ATO5-617/6000S — Ø146 × 42 мм
- Легче на 0,17 кг (0,131 кг и 0,3 кг)
KADAMM I-ATO5-617/6000S берут, когда нужен запас по дальности; KADAMM I-ATO5-2100/6000S легче и проще в монтаже.
- Полосы 2100–6000 МГц, у I-ATO5-698/6000S — 698–6000 МГц
- Усиление 2,5 дБи, у I-ATO5-698/6000S — 7 дБи (меньше на 4,5 дБ)
- Разъём N, у I-ATO5-698/6000S — 4.3-10
- Легче на 0,22 кг (0,131 кг и ≤0,35 кг)
KADAMM I-ATO5-698/6000S берут, когда нужен запас по дальности; KADAMM I-ATO5-2100/6000S легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO5-2100/6000S с запасом по краям.
Значение I-ATO5-2100/6000S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает I-ATO5-2100/6000S.
Согласование I-ATO5-2100/6000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO5-2100/6000S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2100–6000 МГц |
| Коэффициент усиления, дБи | 2,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø124 × 47 мм |
| Масса антенны | 0,131 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO5-2100/6000S — розетка N или по заказу (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO5-2100/6000S покрывают 7 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-2100/6000S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-2100/6000S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2,5 = 15,5 дБм, то есть около 35 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 4050 МГц (середина полосы 2100–6000 МГц): L = 32,45 + 20·lg 4050 + 20·lg 0,02 = 70,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15,5 − 70,6 = −55,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO5-2100/6000S:
Перед заказом KADAMM I-ATO5-2100/6000S сверьте с проектом:
- Частоты оборудования — внутри 2100–6000 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO5-2100/6000S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- В помещении разъёмы I-ATO5-2100/6000S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO5-2100/6000S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO5-2100/6000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO5-2100/6000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO5-2100/6000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
