Потолочные всенаправленные антенны: 350–960 МГц (по модели — см. таблицу), усиление 0,5–2,2 дБи (по модели).
Что представляет собой антенна

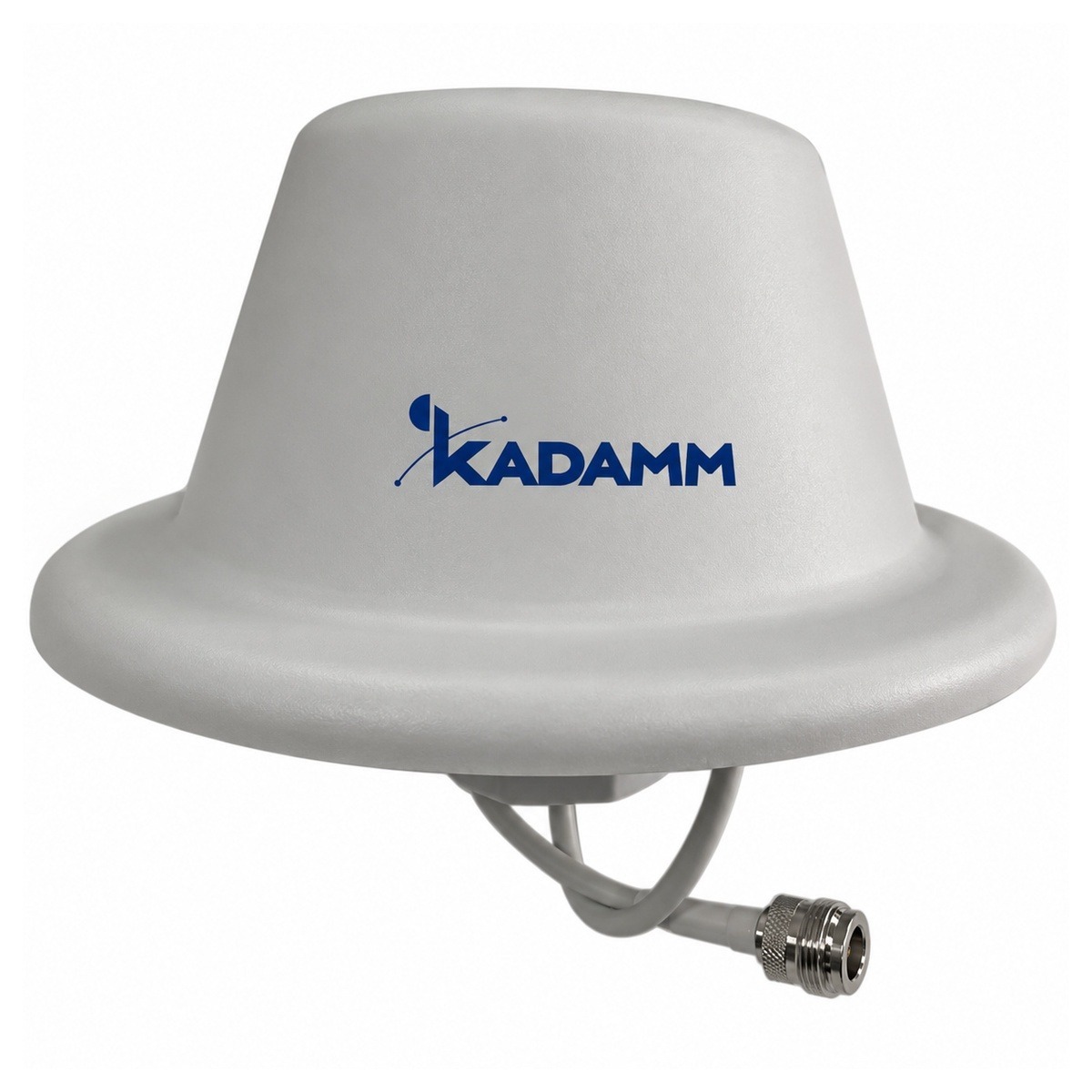

KADAMM I-ATO-350/960-S — потолочные всенаправленные антенны диапазона 350–960 МГц (по модели — см. таблицу). Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Интермодуляция — ≤−140. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.
Усиление антенны — 0,5–2,2 дБи (по модели): невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–960 МГц, у APVT-330/960 — 330–960 МГц
- Усиление 0,5–2,2 дБи, у APVT-330/960 — 3–14 дБи (меньше на 0,8 дБ)
KADAMM APVT-330/960 даёт больше усиления; у KADAMM I-ATO-350/960-S в пользу выбора — свой набор полос.
- Полосы 350–960 МГц, у AH-40011G — 405–430 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–960 МГц, у AC-118/690 — 118–690 МГц
- Усиление 0,5–2,2 дБи, у AC-118/690 — 5–10,2 дБи (меньше на 2,8 дБ)
KADAMM AC-118/690 даёт больше усиления; у KADAMM I-ATO-350/960-S в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO-350/960-S с запасом по краям.
Значение I-ATO-350/960-S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO-350/960-S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATO-350/960-S идут несколько мощных несущих разных операторов.
Предел на один порт I-ATO-350/960-S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–960 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 0,5–2,2 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO2-350/960S | 350–806 / 806–960 | 1,5±0,5 / 2,2±0,5 | 1 | линейная | уточняйте у менеджера | 50 | N (розетка) | Ø260×18 | 0,3 | −55…+60 °C | ≤2,3 |
| KADAMM I-ATO2-350/960S-2 | 350–520 / 520–960 | 0,5±0,5 / 1,5±0,5 | 1 | вертикальная | — / 100 / 80 | 50 | N (розетка) | Ø185×85 | 0,20 | −40…+55 °C | ≤2,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATO-350/960-S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATO-350/960-S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO-350/960-S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 0,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 0,5 = 40,5 дБм, то есть около 11 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 655 МГц (середина полосы 350–960 МГц): L = 32,45 + 20·lg 655 + 20·lg 1 = 88,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40,5 − 88,8 = −48,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO-350/960-S:
Перед заказом KADAMM I-ATO-350/960-S сверьте с проектом:
- Частоты оборудования — внутри 350–960 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения I-ATO-350/960-S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление I-ATO-350/960-S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ I-ATO-350/960-S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO-350/960-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO-350/960-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO-350/960-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO-350/960-S | KADAMM APVT-330/960 | KADAMM AH-40011G | KADAMM AC-118/690 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–960 МГц | 330–960 МГц | 405–430 МГц | 118–690 МГц |
| Усиление | 0,5–2,2 дБи | 3–14 дБи | 1,1 дБи | 5–10,2 дБи |
| Поляризация | по модели | по модели | линейная | вертикальная |
| Электрический наклон | — | 0–10° | — | — |
| Масса | по модели — см. таблицу | по модели — см. таблицу | уточняйте у менеджера | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
