Коллинеарные всенаправленные антенны VHF/UHF: 118–690 МГц (по модели — см. таблицу), усиление 3–10,2 дБи (по модели).
Что представляет собой антенна

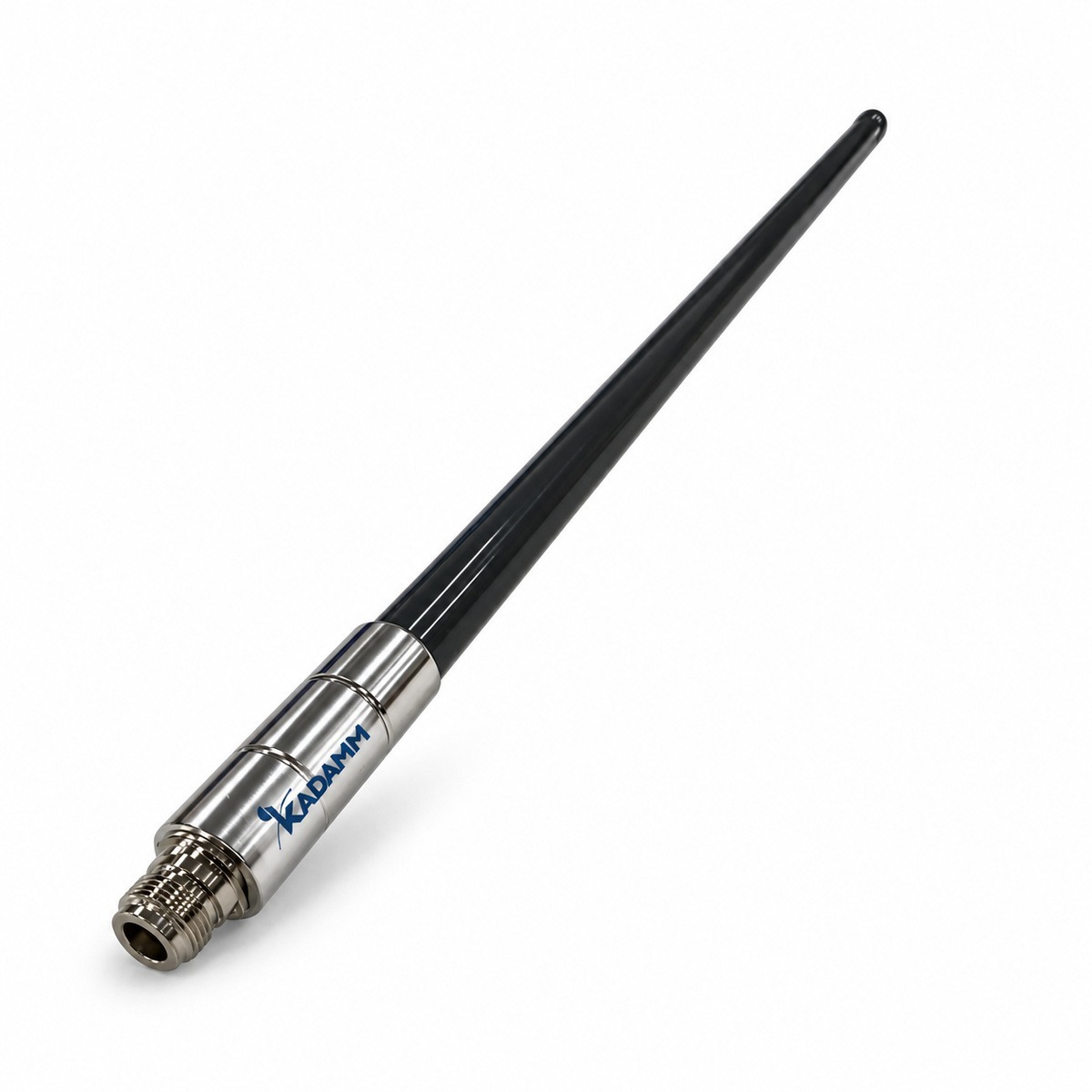

KADAMM AC-118/690 — коллинеарные всенаправленные антенны VHF/UHF диапазона 118–690 МГц (по модели — см. таблицу). Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3–10,2 дБи (по модели) набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 10,2 дБи = 8 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 404 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 404 + 20·lg 10 ≈ 104,6 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 118–690 МГц, у APVT-330/960 — 330–960 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

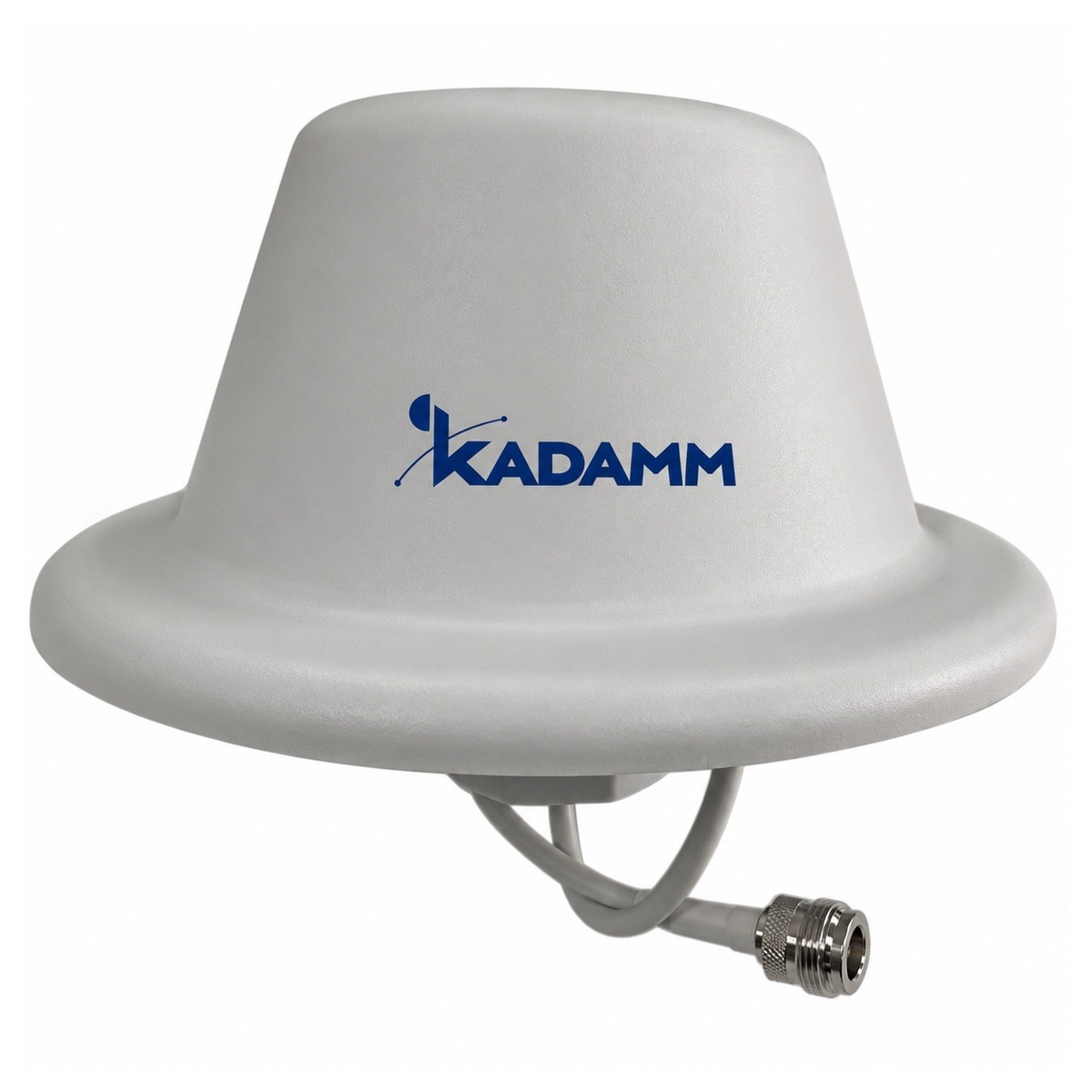

- Полосы 118–690 МГц, у I-ATO-350/960-S — 350–960 МГц
- Усиление 3–10,2 дБи, у I-ATO-350/960-S — 0,5–2,2 дБи (больше на 0,8 дБ)
У KADAMM AC-118/690 больше усиление; KADAMM I-ATO-350/960-S выбирают, если важен её набор полос.
- Полосы 118–690 МГц, у AC-100 — 70–138 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-118/690 с запасом по краям.
Значение AC-118/690 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AC-118/690 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-118/690.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 118–690 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 3–10,2 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 500 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM AC-118172-5-500 | 118–132 / 140–146 / 146–160 / 158–172 | 5±1 | 1 | вертикальная | ±1,5 / — | 500 Вт | N (розетка) | Ø70* (4000±20) при 118–132 МГц/Ø70* (3580±20) на других частотах | уточняйте у менеджера | −40…+65 °C | ≤1,6 |
| KADAMM AC-470512-3-150 | 470–512 | 3 | 1 | уточняйте у менеджера | 360° / 89,9° при φ = 0° и 76,9° при φ = 90° при 475 МГц | 150 | N (розетка) | 30–55 | уточняйте у менеджера | — | ≤2,0 |
| KADAMM AC-580690-10-100 | 580–690 | 10,2 | 1 | вертикальная | уточняйте у менеджера | 100 Вт | N или 4.3-10 или 7/16 DIN (розетка) | 3950±20 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AC-118/690.
- IEC 60529 — документ, на который ссылается техническое описание AC-118/690.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-118/690 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 404 МГц (середина полосы 118–690 МГц): L = 32,45 + 20·lg 404 + 20·lg 1 = 84,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 84,6 = −41,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-118/690:
Перед заказом KADAMM AC-118/690 сверьте с проектом:
- Частоты оборудования — внутри 118–690 МГц
- Мощность на порт — не выше до 500 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- После затяжки соединения AC-118/690 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AC-118/690 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-118/690 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-118/690 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-118/690 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-118/690 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-118/690 | KADAMM APVT-330/960 | KADAMM I-ATO-350/960-S | KADAMM AC-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 118–690 МГц | 330–960 МГц | 350–960 МГц | 70–138 МГц |
| Усиление | 3–10,2 дБи | 4–14,5 дБи | 0,5–2,2 дБи | 2,5–6 дБи |
| Поляризация | вертикальная | по модели | по модели | — |
| Электрический наклон | — | 0–10° | — | — |
| Порты | 1 | 1 | 1 | — |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
