Антенна для рации со встроенной антенной GPS: 405–430 МГц, усиление ≤1,1 дБи.
Что представляет собой антенна

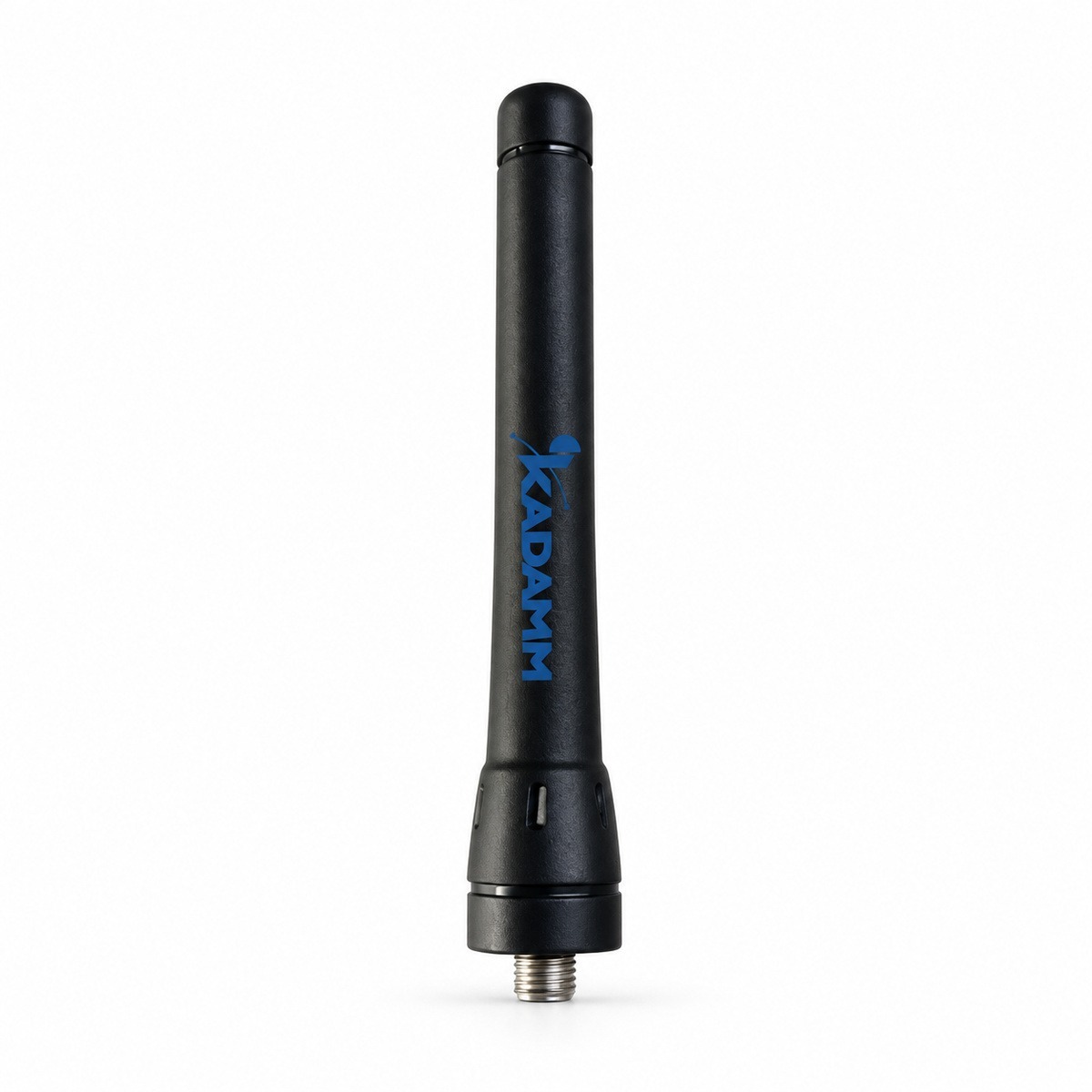

KADAMM AH-40011G — антенна для рации со встроенной антенной GPS диапазона 405–430 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 405 МГц имеет длину около 19 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — SMA: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 3,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −30…+80 °C.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 405–430 МГц, у ACC-150/400 — 136–174 и 400–430 МГц
- Усиление 1,1 дБи, у ACC-150/400 — 2,15 дБи (меньше на 1 дБ)
KADAMM ACC-150/400 даёт больше усиления; у KADAMM AH-40011G в пользу выбора — свой набор полос.
- Полосы 405–430 МГц, у I-ATO-350/960-S — 350–960 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 405–430 МГц, у AT-150 — 134–173 МГц
- Усиление 1,1 дБи, у AT-150 — 2,15–2,5 дБи (меньше на 1 дБ)
KADAMM AT-150 даёт больше усиления; у KADAMM AH-40011G в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-40011G с запасом по краям.
Значение AH-40011G по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-40011G с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 405–430 МГц |
| Коэффициент усиления | ≤1,1 дБи |
| Поляризация | линейная |
| Число портов | 1 порт |
| КСВН | ≤3,0 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −30…+80 °C |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AH-40011G.
- IEC 60529 — документ, на который ссылается техническое описание AH-40011G.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-40011G подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,1 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,1 = 41,1 дБм, то есть около 13 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 418 МГц (середина полосы 405–430 МГц): L = 32,45 + 20·lg 418 + 20·lg 1 = 84,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,1 − 84,9 = −43,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-40011G сверьте с проектом:
- Частоты оборудования — внутри 405–430 МГц
- Климат площадки — в пределах −30…+80 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — SMA (вилка).
- После затяжки соединения AH-40011G на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AH-40011G включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AH-40011G выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-40011G и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-40011G и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-40011G пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-40011G | KADAMM ACC-150/400 | KADAMM I-ATO-350/960-S | KADAMM AT-150 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 405–430 МГц | 136–174 и 400–430 МГц | 350–960 МГц | 134–173 МГц |
| Усиление | 1,1 дБи | 2,15 дБи | 0,5–2,2 дБи | 2,15–2,5 дБи |
| Поляризация | линейная | вертикальная | по модели | — |
| Масса | уточняйте у менеджера | 0,25 кг | по модели — см. таблицу | 20–45 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
