Направленные панельные антенны VHF/UHF: 330–960 МГц (по модели — см. таблицу), усиление 4–15 дБи (по модели).
Что представляет собой антенна

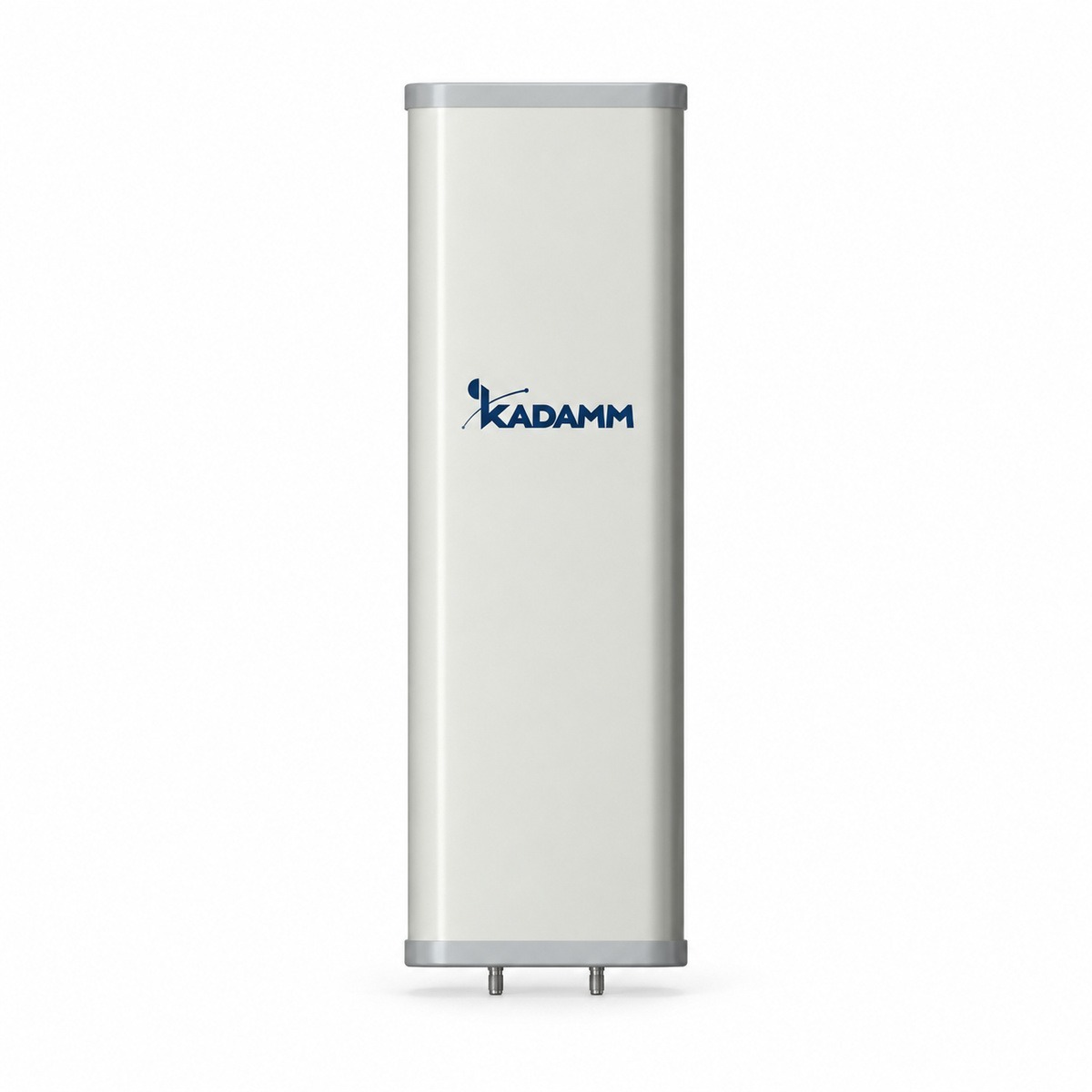

KADAMM APVT-330/960 — направленные панельные антенны VHF/UHF диапазона 330–960 МГц (по модели — см. таблицу). Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор, а назад — ослабленно.
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Пример расчёта: на 645 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 645 + 20·lg 10 ≈ 108,6 дБ. Антенна с усилением 4 дБи сокращает их на 4 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −69,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 330–960 МГц, у I-ATO-350/960-S — 350–960 МГц
- Усиление 4–15 дБи, у I-ATO-350/960-S — 0,5–2,2 дБи (больше на 1,8 дБ)
У KADAMM APVT-330/960 больше усиление; KADAMM I-ATO-350/960-S выбирают, если важен её набор полос.
- Полосы 330–960 МГц, у AC-118/690 — 118–690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 330–960 МГц, у AH-40011G — 405–430 МГц
- Усиление 4–15 дБи, у AH-40011G — 1,1 дБи (больше на 2,9 дБ)
У KADAMM APVT-330/960 больше усиление; KADAMM AH-40011G выбирают, если важен её набор полос.
Конструкция и материалы
Фото исполнений

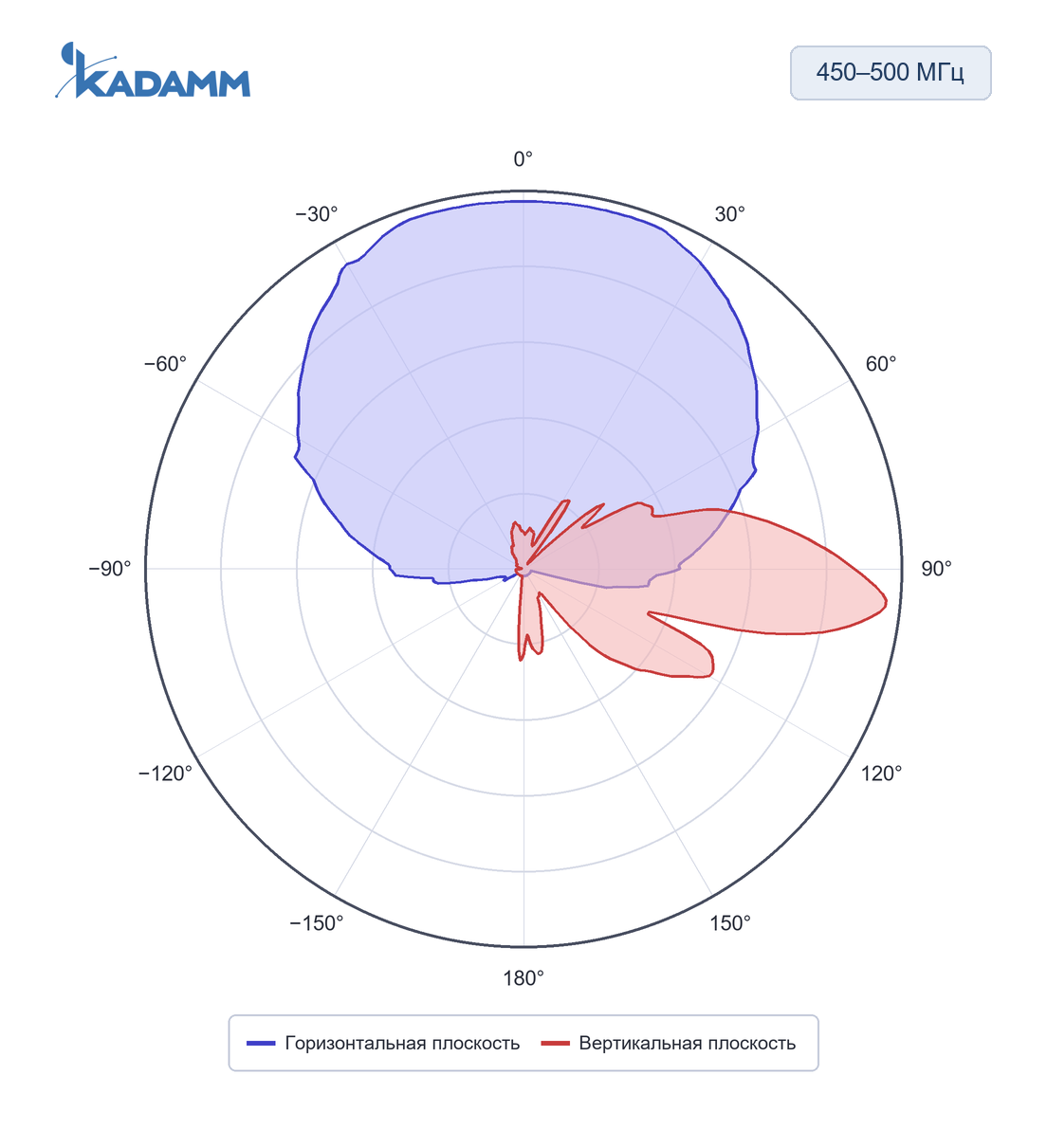

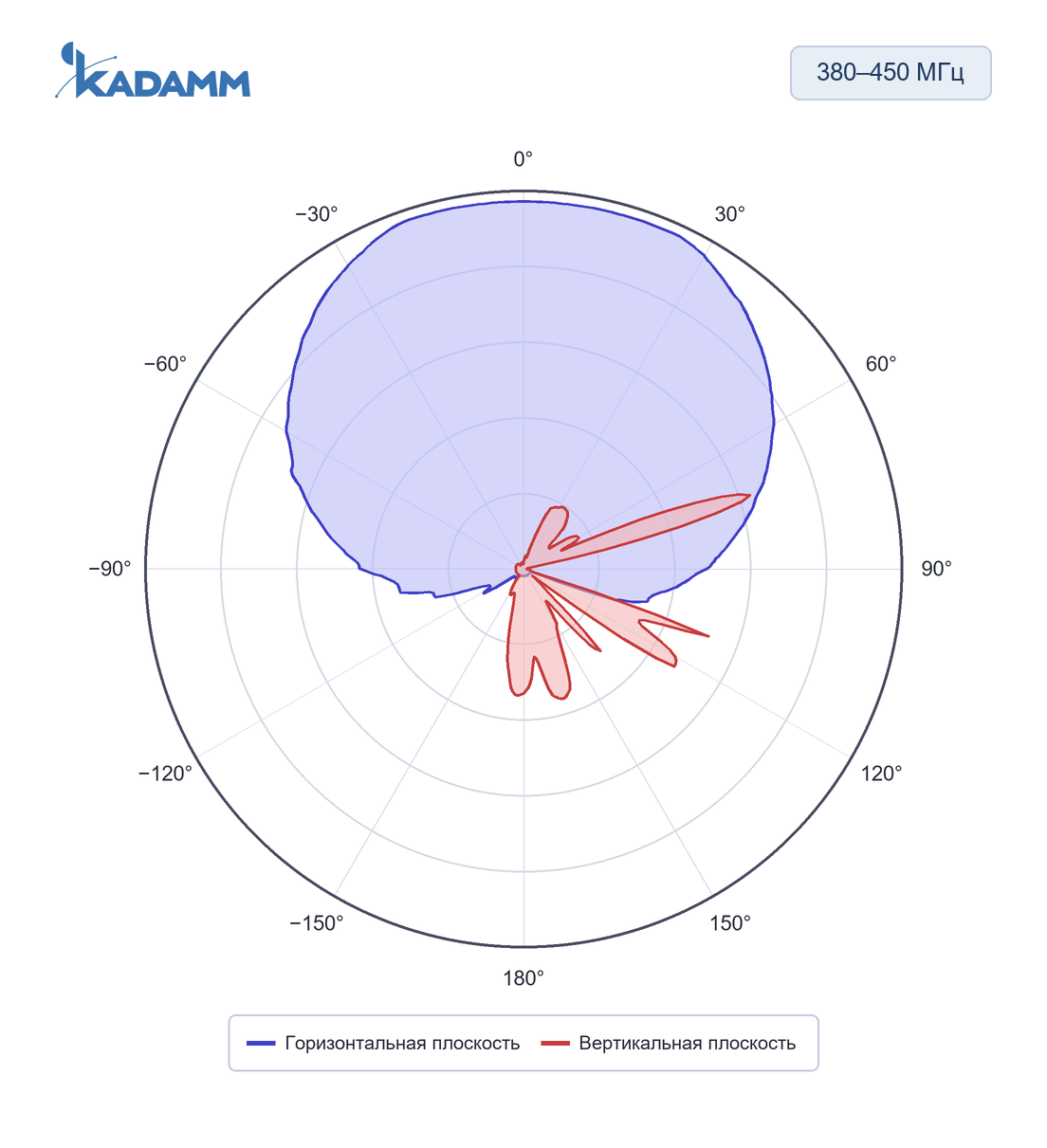

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APVT-330/960 с запасом по краям.
Значение APVT-330/960 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APVT-330/960 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через APVT-330/960 идут несколько мощных несущих разных операторов.
Предел на один порт APVT-330/960.
Электрический наклон APVT-330/960 задаётся в пределах 0–10°.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–960 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–15 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 500 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−107 |
| Электрический наклон | 0–10° |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APVT-3337-1265 | 330–370 | 12 дБи | 1 | вертикальная | 65° / 32° | 500 Вт | N (розетка) | уточняйте у менеджера | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM APVT-3596-4100 | 350–806 / 806–960 | 4±1 | 1 | вертикальная | 100°±20° / 90°±20° | 50 | N (розетка) | ≤270×240×75 | ≤1 | −40…+60 °C | ≤2,0 |
| KADAMM APVT-3840-1465 | 380–400 | 14 дБи | 1 | вертикальная | 65±5 / 17±5 | 200 Вт | 1 × 7/16 DIN (розетка) | 2200 × 450 × 145 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APVT-4086-575 | 402–514 / 806–866 | 5±1 дБи | 1 | вертикальная | 75±5° / 60±3° | 100 Вт | N (розетка) | 400 × 250 × 130 мм | 0,55 кг | — | ≤2,0 |
| KADAMM APVT-4759-1265 | 470–590 | 12 | 1 | вертикальная | — / 32° | 100 Вт | N (розетка) | 900×280×125 | 6,8 | — | ≤1,5 |
| KADAMM APVT-5968-1265 | 590–680 | 12 дБи | 1 | вертикальная | 65° / 32° | 500 Вт | N (розетка) | 800×280×125 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |

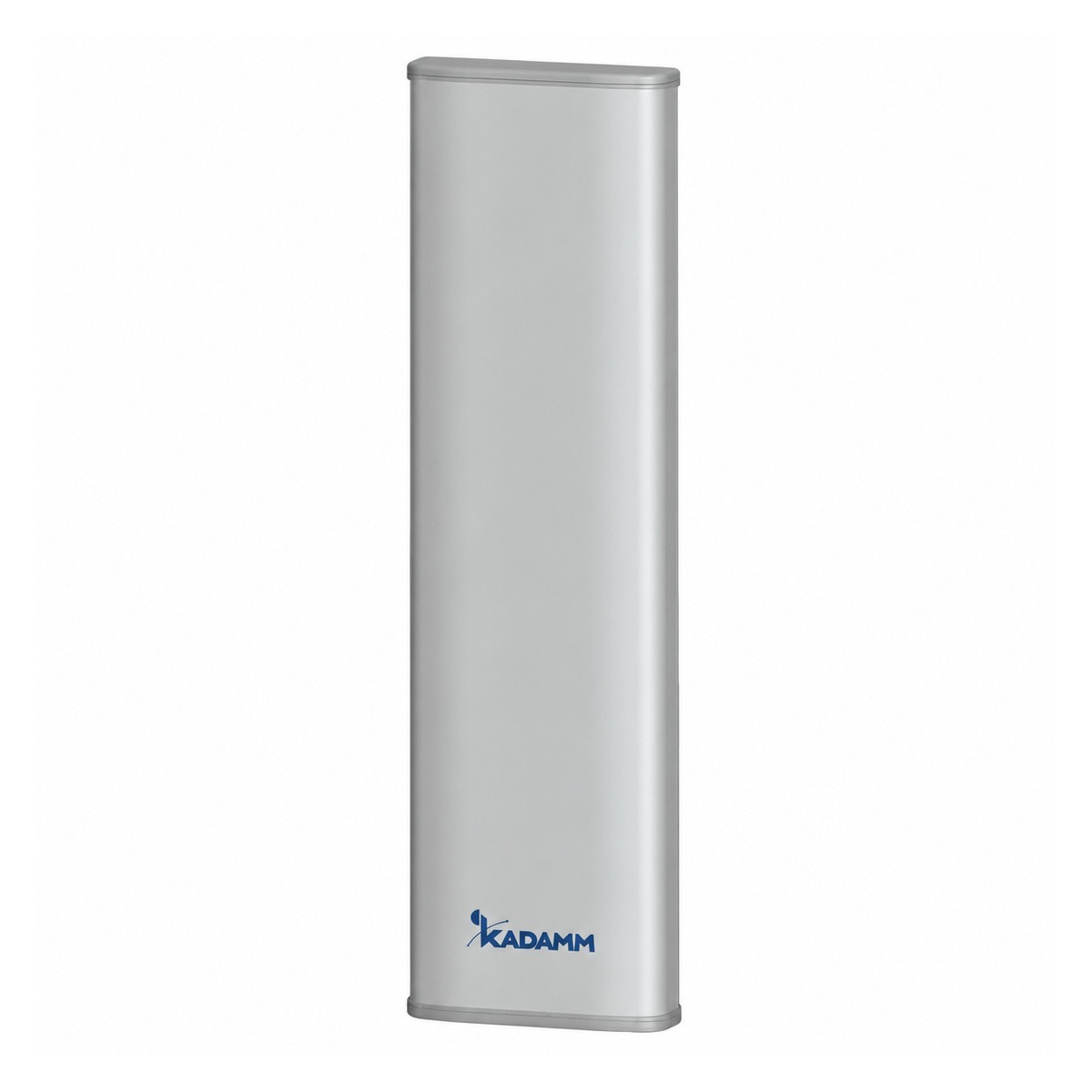

| KADAMM APVT-3850-1468 | 380–450 / 450–500 | 14 / 14,5 | 1 | вертикальная | 68±3°/65±3° / 20±2°/18±2° | 500 Вт | 7/16 DIN (розетка) | 1980 × 500 × 128 | 23 кг | −40…+70 °C | ≤1,5 |
| KADAMM APVT-3850-1565 | 380–500 | 15 | 1 | вертикальная | 65° / 17° | 500 Вт | 7/16 DIN (розетка) | 2000 × 492 × 190 | уточняйте у менеджера | −50…+65 °C | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APVT-330/960.
- IEC 60529 — документ, на который ссылается техническое описание APVT-330/960.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-330/960 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 4 = 44 дБм, то есть около 25 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 645 МГц (середина полосы 330–960 МГц): L = 32,45 + 20·lg 645 + 20·lg 1 = 88,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 44 − 88,6 = −44,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Сети и службы в полосах APVT-330/960:
Перед заказом KADAMM APVT-330/960 сверьте с проектом:
- Частоты оборудования — внутри 330–960 МГц
- Мощность на порт — не выше до 500 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Наклон APVT-330/960: электрический 0–10°.
- Разъёмы — по модели — см. таблицу.
- Уличные соединения APVT-330/960 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APVT-330/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APVT-330/960 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APVT-330/960 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APVT-330/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APVT-330/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APVT-330/960 | KADAMM I-ATO-350/960-S | KADAMM AC-118/690 | KADAMM AH-40011G |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 330–960 МГц | 350–960 МГц | 118–690 МГц | 405–430 МГц |
| Усиление | 4–15 дБи | 0,5–2,2 дБи | 3–10,2 дБи | 1,1 дБи |
| Поляризация | по модели | по модели | вертикальная | линейная |
| Электрический наклон | 0–10° | — | — | — |
| Порты | 1 | 1 | 1 | 1 |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
