Гермовводы волноводные KADAMM (КАДАММ) серии ГВ-Н: пропускают СВЧ-энергию через герметичную стенку.
О серии
KADAMM ГВ-Н — гермовводы волноводные производства KADAMM (КАДАММ).
В серии 13 исполнений, общий охват частот — 840 МГц – 40 ГГц.
Внутри серии ГВ-Н меняются частоты, волновод, длина — по ним и выбирают исполнение.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Гермоввод пропускает СВЧ-энергию через герметичную стенку и держит давление в тракте.
Принцип работы
Гермоввод KADAMM ГВ-Н пропускает СВЧ-энергию через герметичную стенку: окно из радиопрозрачного материала держит давление и влагу, но почти не отражает волну.
Конструкция и материалы

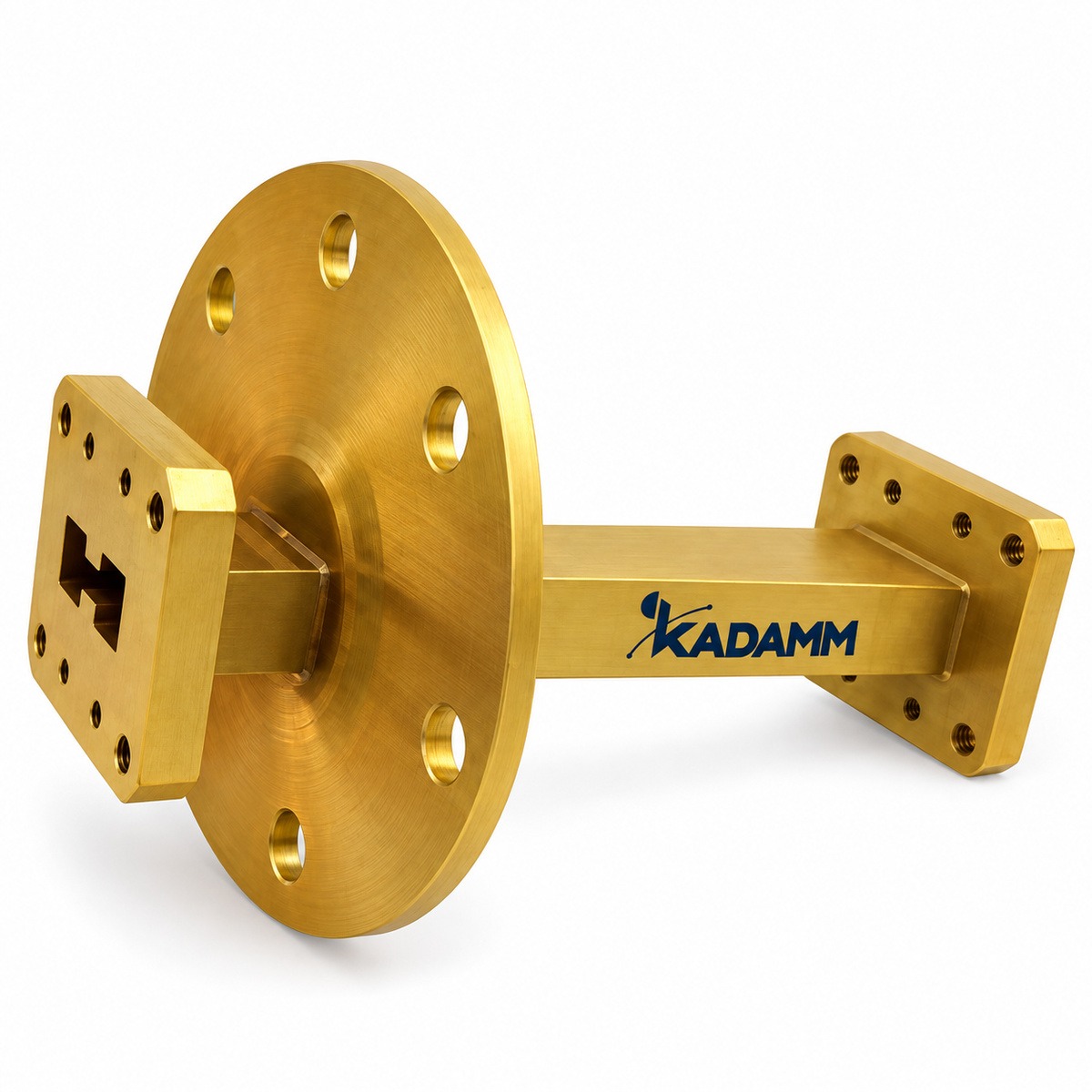

Узел KADAMM ГВ-Н — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
13 исполнений, 13 рабочих полос. Самая широкая полоса — 5–18 ГГц у KADAMM ГВ-Н-WRD500.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ГВ-Н: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 840 МГц – 40 ГГц |
| Волновод | 13 вариантов — по таблице исполнений |
| Длина, мм | от 76 до 250 |
| КСВН, не более | 1,05 |
Как читать характеристики
Таблица исполнений
Все 13 исполнений серии ГВ-Н с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Длина, мм |
|---|---|---|---|
| KADAMM ГВ-Н-WRD110 | 11,0-26,5 | WRD110 | 76 |
| KADAMM ГВ-Н-WRD150 | 1,5-3,6 | WRD150 | 250 |
| KADAMM ГВ-Н-WRD180 | 18,0-40,0 | WRD180 | 76 |
| KADAMM ГВ-Н-WRD200 | 2,0-4,8 | WRD200 | 250 |
| KADAMM ГВ-Н-WRD250 | 2,6-7,8 | WRD250 | 250 |
| KADAMM ГВ-Н-WRD350 | 3,5-8,2 | WRD350 | 250 |
| KADAMM ГВ-Н-WRD475 | 4,75-11,0 | WRD475 | 108 |
| KADAMM ГВ-Н-WRD500 | 5,0-18,0 | WRD500 | 95 |
| KADAMM ГВ-Н-WRD580 | 5,8-16,0 | WRD580 | 95 |
| KADAMM ГВ-Н-WRD650 | 6,5-18,0 | WRD650 | 95 |
| KADAMM ГВ-Н-WRD700 | 7,0-18,0 | WRD700 | 95 |
| KADAMM ГВ-Н-WRD750 | 7,5-18,0 | WRD750 | 95 |
| KADAMM ГВ-Н-WRD84 | 0,84-2,0 | WRD84 | 250 |
Прочие параметры
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,1 — KADAMM ГВ-Н-WRD580 |
Как выбрать исполнение
Исполнения серии KADAMM ГВ-Н по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ГВ-Н и что из этого следует для монтажа.
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Сколько исполнений ГВ-Н работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ГВ-Н входят:
Техническое описание серии ГВ-Н — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ГВ-Н или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ГВ-Н | Гермовводы СВЧ для Н-образных волноводов | 840 МГц – 40 ГГц | 13 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ПФВ-К | Кольца уплотнительные волноводных фланцев | — | 33 | — |
| KADAMM ПФВ-КД | Кольца уплотнительные D-образные | — | 17 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у ГВ-Н — KADAMM ГВ; нужны прокладки волноводных фланцев — KADAMM ПФВ-П.
