Антенна ГНСС: GPS.
Что представляет собой антенна

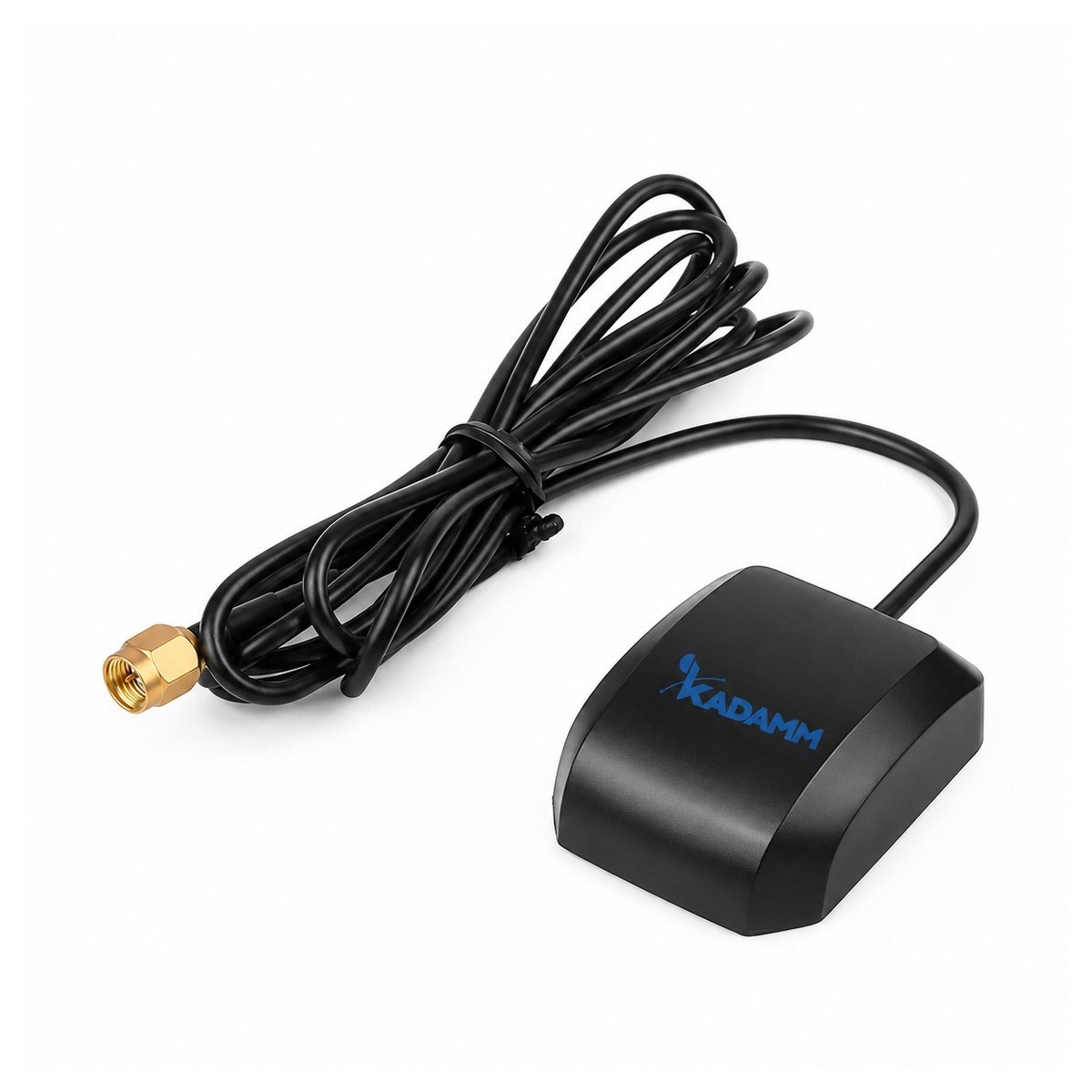

KADAMM GPS-L1G1-3PM — антенна ГНСС для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Конструкция и условия работы: размеры 10 × 10 × 10; масса 1.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1597–1603 МГц, у GNSS-5G1W1-6 — 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1597–1603 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
- Усиление 3 дБи, у GNSS-5G2-8 — 4–8 дБи (меньше на 1 дБ)
KADAMM GNSS-5G2-8 берут, когда нужен запас по дальности; KADAMM GPS-L1G1-3PM легче и проще в монтаже.
- Полосы 1597–1603 МГц, у GNSS-5G2-3 — 698–960, 1573,42–1577,42 и 1710–3800 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPS-L1G1-3PM с запасом по краям.
Значение GPS-L1G1-3PM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GPS-L1G1-3PM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1597–1603 МГц |
| Коэффициент усиления | 3 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,0 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) (возможен другой по заказу) |
| Габариты | 10 × 10 × 10 |
| Масса | 1 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 52928 — документ, на который ссылается техническое описание GPS-L1G1-3PM.
- IEC 60529 — документ, на который ссылается техническое описание GPS-L1G1-3PM.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GPS-L1G1-3PM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1600 МГц (середина полосы 1597–1603 МГц): L = 32,45 + 20·lg 1600 + 20·lg 1 = 96,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 96,5 = −53,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPS-L1G1-3PM сверьте с проектом:
- Частоты оборудования — внутри 1597–1603 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — SMA (вилка) (возможен другой по заказу).
- Уличные соединения GPS-L1G1-3PM после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPS-L1G1-3PM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GPS-L1G1-3PM выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1G1-3PM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1G1-3PM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1G1-3PM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPS-L1G1-3PM | KADAMM GNSS-5G1W1-6 | KADAMM GNSS-5G2-8 | KADAMM GNSS-5G2-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1597–1603 МГц | 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц | 617–960, 1562–1612 и 1690–6000 МГц | 698–960, 1573,42–1577,42 и 1710–3800 МГц |
| Усиление | 3 дБи | 2,5–6 дБи | 4–8 дБи | 2–5 дБи |
| Поляризация | вертикальная | уточняйте у менеджера | вертикальная | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) |
| Масса | 1 | уточняйте у менеджера | 1,2 | 0,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
