Комбинированная антенна ГНСС + 4G/5G: .
Что представляет собой антенна

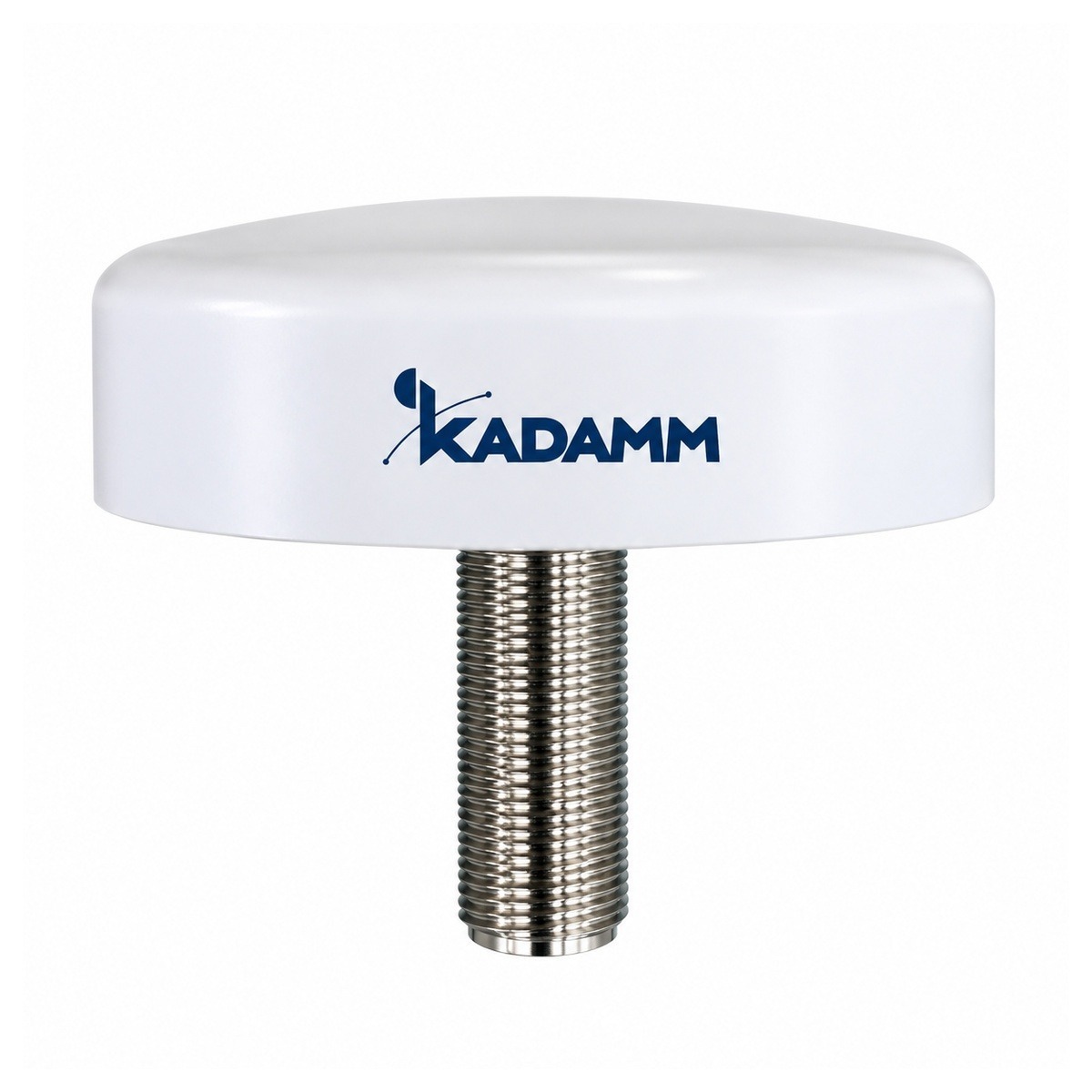

KADAMM GNSS-5G2-3 — комбинированная антенна ГНСС + 4G/5G. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø 75 × 25; масса 0,3 кг; крепление: на поверхность, гайка и шайба в комплекте; степень защиты IP67; рабочая температура −40…+70 °C.
Разъём — 3 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1573,42–1577,42 и 1710–3800 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–960, 1573,42–1577,42 и 1710–3800 МГц, у GNSS-5G1W1-6 — 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–960, 1573,42–1577,42 и 1710–3800 МГц, у GPS-L1G1-3PM — 1597–1603 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-5G2-3 с запасом по краям.
Значение GNSS-5G2-3 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GNSS-5G2-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт GNSS-5G2-3.
Крепление: на поверхность, гайка и шайба в комплекте.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1573,42–1577,42 / 1710–3800 МГц |
| Коэффициент усиления | 2 дБи (698–960 МГц), 3 дБи (1710–3800 МГц); ГНСС 1575,42 МГц — 5 дБи, с МШУ 28 дБ |
| Поляризация | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) |
| Число портов | 3 порта (2 × 4G/5G + ГНСС) |
| КСВН | ≤2,5 (4G/5G), ≤2,0 (ГНСС) |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС |
| Габариты | Ø 75 × 25 |
| Масса | 0,3 кг |
| Крепление | на поверхность, гайка и шайба в комплекте |
| Рабочая температура | −40…+70 °C |
| Кабель | RG58 (4G/5G), RG174 (ГНСС), длина 457 см |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание GNSS-5G2-3.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G2-3.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GNSS-5G2-3 подают 40 дБм (10 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 40 − 3 + 2 = 39 дБм, то есть около 7,9 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 39 − 90,8 = −51,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G2-3:
Перед заказом KADAMM GNSS-5G2-3 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1573,42–1577,42 и 1710–3800 МГц
- Мощность на порт — не выше 10 Вт
- Опора и крепление — на поверхность, гайка и шайба в комплекте
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление GNSS-5G2-3 — на поверхность, гайка и шайба в комплекте.
- Разъёмы — 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС.
- После затяжки соединения GNSS-5G2-3 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-5G2-3 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-5G2-3 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G2-3 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G2-3 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G2-3 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-5G2-3 | KADAMM GNSS-5G2-8 | KADAMM GNSS-5G1W1-6 | KADAMM GPS-L1G1-3PM |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960, 1573,42–1577,42 и 1710–3800 МГц | 617–960, 1562–1612 и 1690–6000 МГц | 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц | 1597–1603 МГц |
| Усиление | 2–5 дБи | 4–8 дБи | 2,5–6 дБи | 3 дБи |
| Поляризация | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) | вертикальная | уточняйте у менеджера | вертикальная |
| Масса | 0,3 кг | 1,2 | уточняйте у менеджера | 1 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны GPS/ГЛОНАСС →
