Комбинированная антенна ГНСС + 4G/5G: .
Что представляет собой антенна

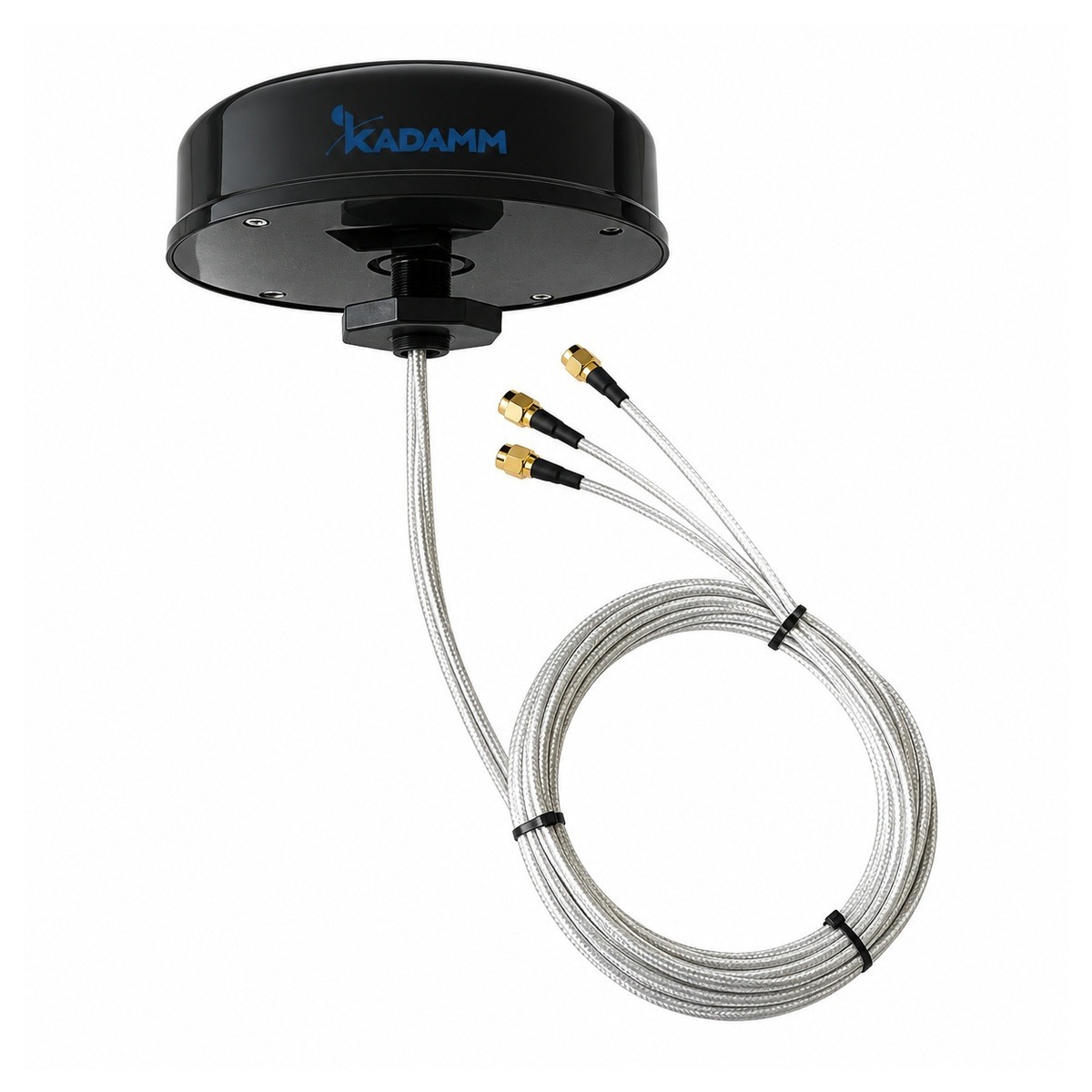

KADAMM GNSS-5G1W1-6 — комбинированная антенна ГНСС + 4G/5G. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: степень защиты IP66; рабочая температура −40…+85 °C.
Разъём — RP-SMA / SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц, у GNSS-5G2-3 — 698–960, 1573,42–1577,42 и 1710–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц, у GPS-L1G1-3PM — 1597–1603 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-5G1W1-6 с запасом по краям.
Значение GNSS-5G1W1-6 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GNSS-5G1W1-6 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт GNSS-5G1W1-6.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–698 / 698–960 / 1562–1612 / 1710–2690 / 2400–2500 / 3300–4200 / 4900–7125 МГц |
| Коэффициент усиления | 4G/5G — 2,5 дБи (617–698 МГц), 4 дБи (698–960 МГц), 6 дБи (1710–2690 МГц), 6 дБи (3300–4200 МГц), 4,5 дБи (4900–7125 МГц); Wi-Fi — 4 дБи (2400–2500 МГц), 5 дБи (4900–7125 МГц); ГНСС 1562–1612 МГц — 4,5 дБи, МШУ не менее 26 дБ |
| Поляризация | уточняйте у менеджера |
| Число портов | 3 порта (4G/5G + Wi-Fi + ГНСС) |
| КСВН | ≤2,0; ≤1,8 (3300–4200 МГц) |
| Максимальная мощность на порт | 20 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | RP-SMA / SMA (вилка): Wi-Fi — RP-SMA, 4G/5G — SMA, ГНСС — уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Кабель | RG316, длина 305 см |
| Степень защиты | IP66 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание GNSS-5G1W1-6.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G1W1-6.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GNSS-5G1W1-6 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,5 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 1 = 90,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,5 − 90,4 = −47,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G1W1-6:
Перед заказом KADAMM GNSS-5G1W1-6 сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц
- Мощность на порт — не выше 20 Вт
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы GNSS-5G1W1-6 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-5G1W1-6 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-5G1W1-6 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G1W1-6 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G1W1-6 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G1W1-6 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
