Комбинированная антенна ГНСС + 4G/5G: .
Что представляет собой антенна

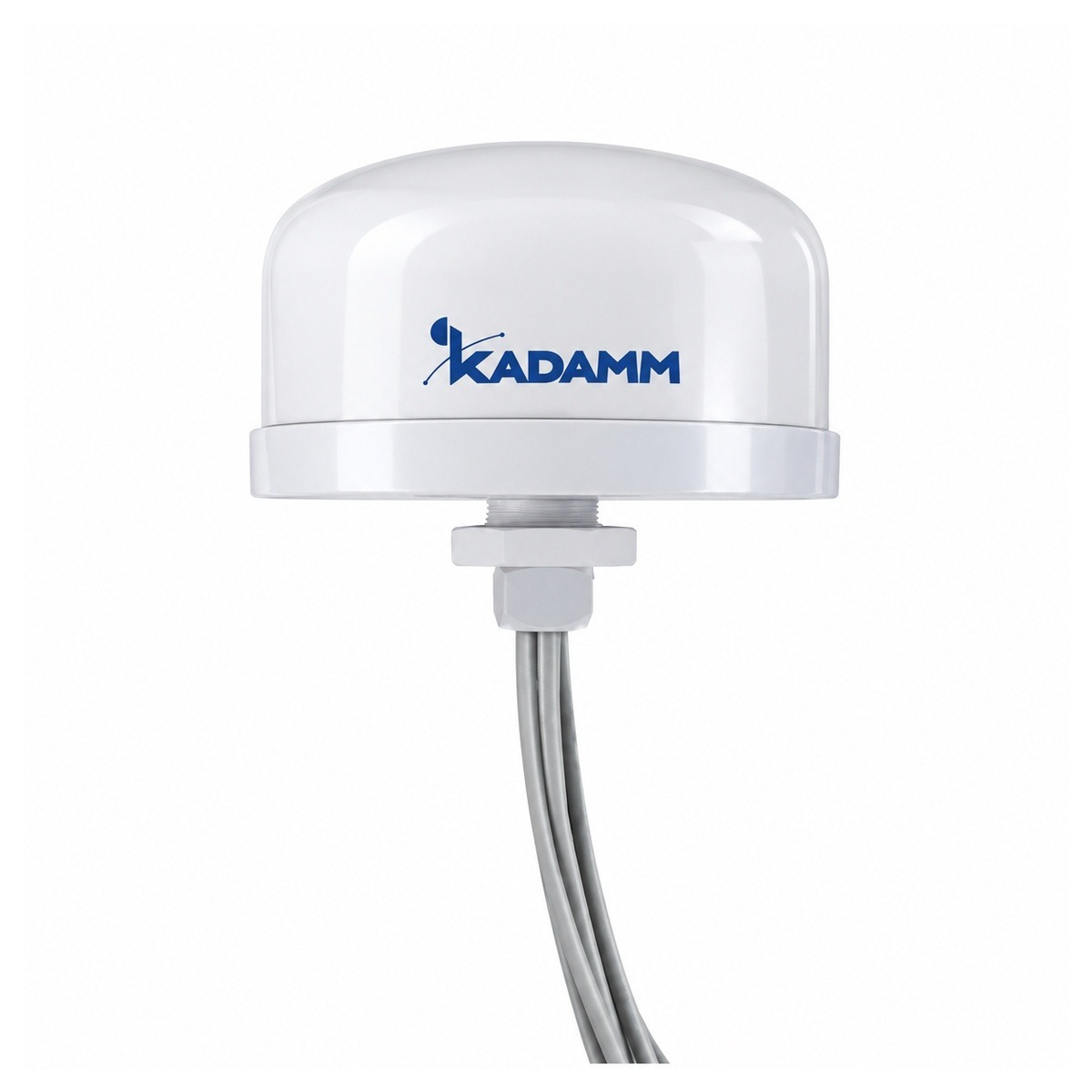

KADAMM GNSS-5G2-8 — комбинированная антенна ГНСС + 4G/5G. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø146×70; масса 1,2; рабочая температура −40…+70 °C.
Разъём — 2 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1562–1612 и 1690–6000 МГц, у GNSS-5G1W1-6 — 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–960, 1562–1612 и 1690–6000 МГц, у GNSS-5G2-3 — 698–960, 1573,42–1577,42 и 1710–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–960, 1562–1612 и 1690–6000 МГц, у GPS-L1G1-3PM — 1597–1603 МГц
- Усиление 4–8 дБи, у GPS-L1G1-3PM — 3 дБи (больше на 1 дБ)
Запас по дальности больше у KADAMM GNSS-5G2-8; KADAMM GPS-L1G1-3PM легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-5G2-8 с запасом по краям.
Значение GNSS-5G2-8 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GNSS-5G2-8 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт GNSS-5G2-8.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–960 / 1562–1612 / 1690–6000 МГц |
| Коэффициент усиления | 4 дБи (617–960 МГц), 6 дБи (1690–2700 МГц), 7 дБи (3300–4200 МГц), 8 дБи (4900–6000 МГц); ГНСС — МШУ 26 дБ |
| Поляризация | вертикальная |
| Число портов | 3 порта (2 × 4G/5G + ГНСС) |
| КСВН | ≤2,5 (4G/5G); ГНСС — уточняйте у менеджера |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2 × SMA (вилка) |
| Габариты | Ø146×70 |
| Масса | 1,2 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+70 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание GNSS-5G2-8.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G2-8.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GNSS-5G2-8 подают 40 дБм (10 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 40 − 3 + 4 = 41 дБм, то есть около 13 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 1 = 90,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41 − 90,4 = −49,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G2-8:
Перед заказом KADAMM GNSS-5G2-8 сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1562–1612 и 1690–6000 МГц
- Мощность на порт — не выше 10 Вт
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — 2 × SMA (вилка).
- Уличные соединения GNSS-5G2-8 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-5G2-8 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-5G2-8 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G2-8 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G2-8 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G2-8 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

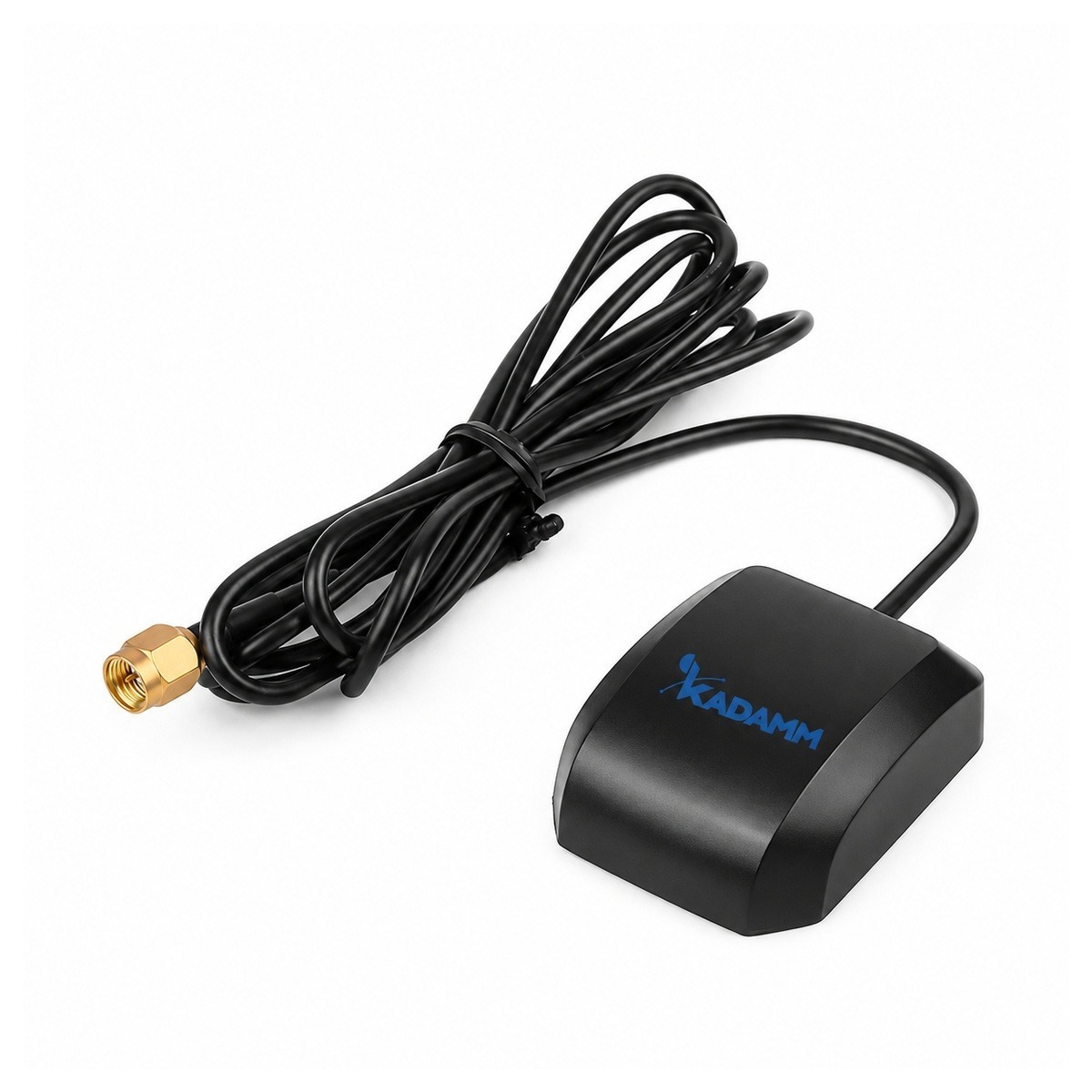

| Параметр | KADAMM GNSS-5G2-8 | KADAMM GNSS-5G1W1-6 | KADAMM GNSS-5G2-3 | KADAMM GPS-L1G1-3PM |
|---|---|---|---|---|
