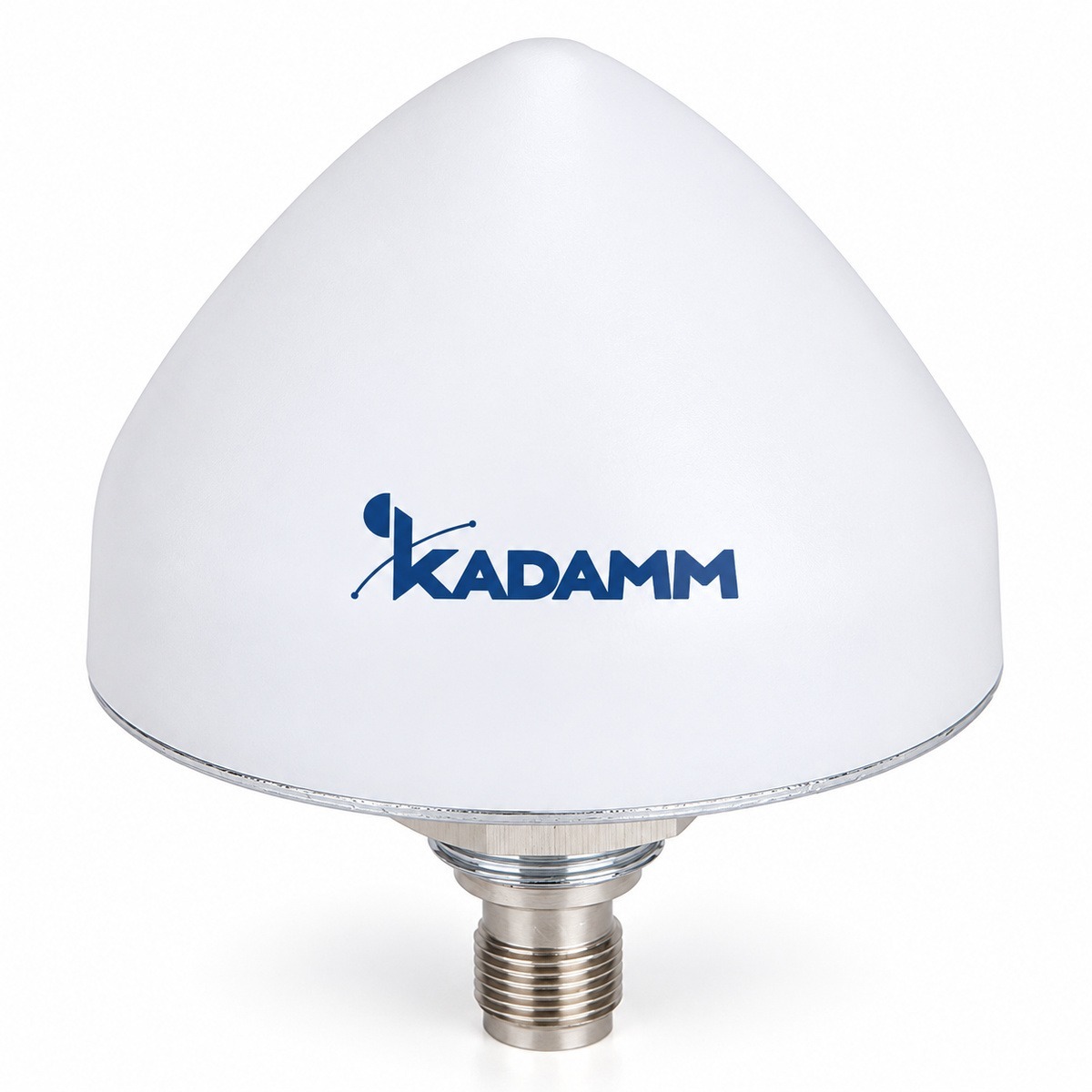

KADAMM GPS-L1-40T — антенна GPS L1 с МШУ 40 дБ, разъём TNC, на винт, IP67

KADAMM GPS-L1-40T — антенна GPS L1 для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение 4 дБ при 90°, 6 дБ при 20° — чем ближе к 0 дБ, тем чище круговая поляризация.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 40 дБ, коэффициент шума менее 2,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника, ток потребления менее 25 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.

Подавление сигналов вне полосы — не менее 50 дБ при отстройке ± 50 МГц. Фильтр защищает МШУ от мощных соседей: передатчиков сотовой связи, радаров, соседних антенн на той же крыше. Без него усилитель перегружается, и приёмник теряет спутники.

Излучатель — керамический патч 25 × 25 × 6 мм. Размер элемента и площадь металлической «земли» под ним определяют усиление и форму диаграммы: на маленькой земле усиление падает.

Конструкция и условия работы: крепление: винт; степень защиты IP67; рабочая температура −40…+85 °C.

Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у GPS-L1-40T — 2 системы излучателей.

Антенный элемент

Малошумящий усилитель

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPS-L1-40T в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание GPS-L1-40T.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GPS-L1-40T перекрывает эти потери: сигнал на входе приёмника остаётся на 40 − 6 = 34 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Перед заказом KADAMM GPS-L1-40T сверьте с проектом:

• Частоты оборудования — внутри 1572,42–1578,42 МГц
• Опора и крепление — винт
• Климат площадки — в пределах −40…+85 °C

• Крепление GPS-L1-40T — винт.
• GPS-L1-40T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• Разъёмы — TNC.
• После затяжки соединения GPS-L1-40T на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление GPS-L1-40T включают в контур заземления и молниезащиты опоры по проекту.
