Керамические патч-антенны: .
Что представляет собой антенна
KADAMM GPP-UHF — керамические патч-антенны. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Полосы 863,5–871, 915 и 917–923 МГц, у GPP-24-25 — 2445–2455 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 863,5–871, 915 и 917–923 МГц, у ACH-ISM — 310–320, 428–438, 465–475, 485–495 и 855–930 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 863,5–871, 915 и 917–923 МГц, у ACH-GSM — 824–960 и 1700–2170 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

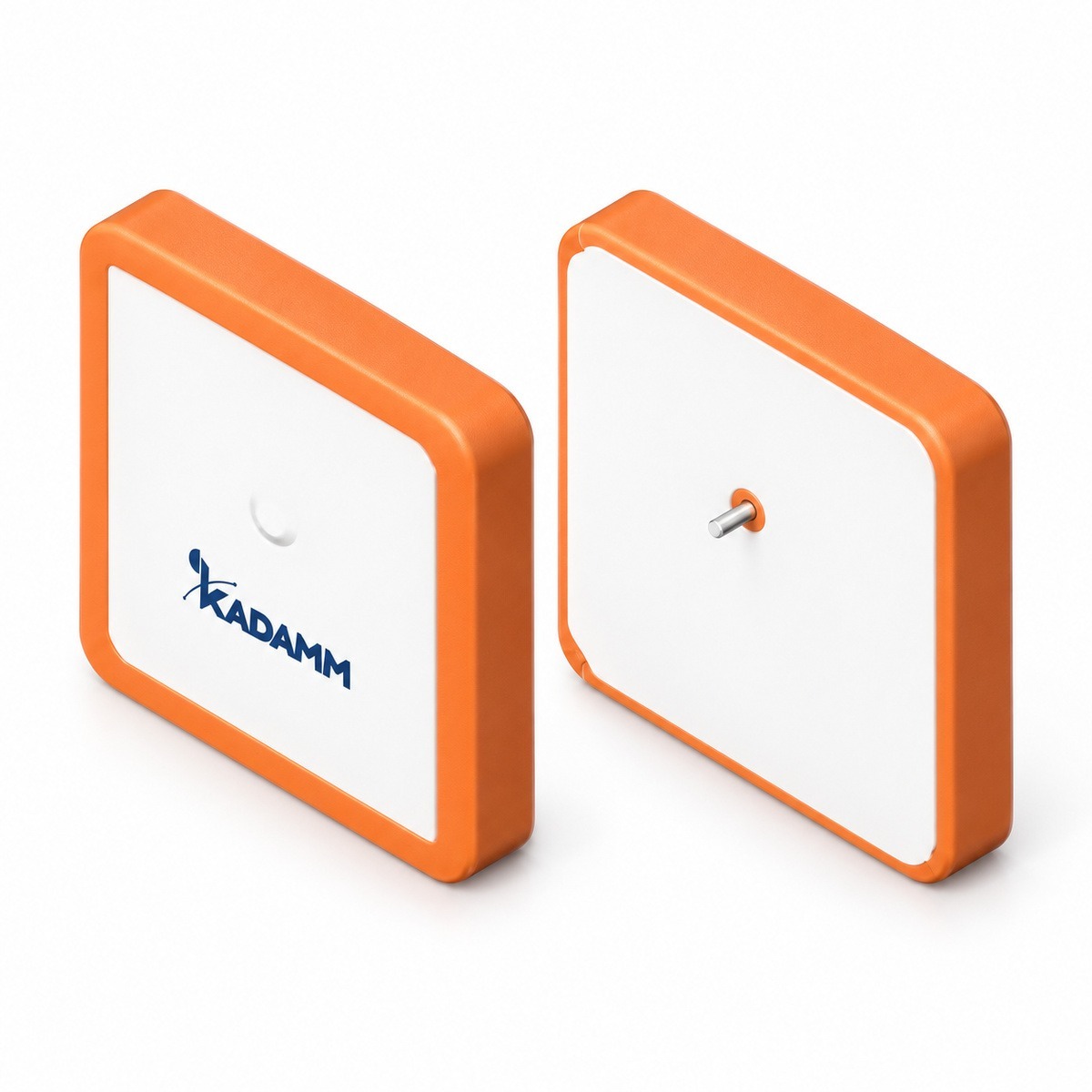

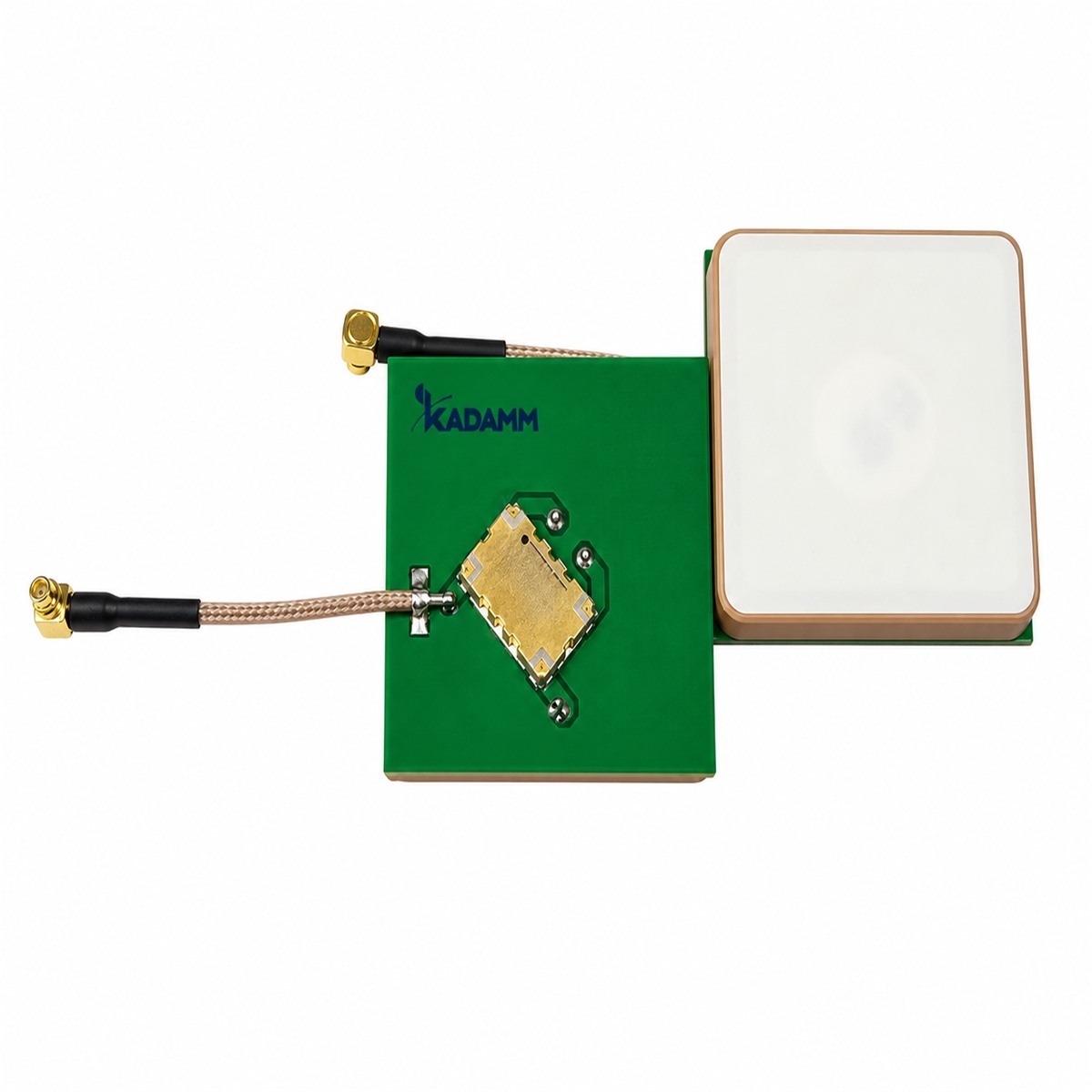

Фото исполнений

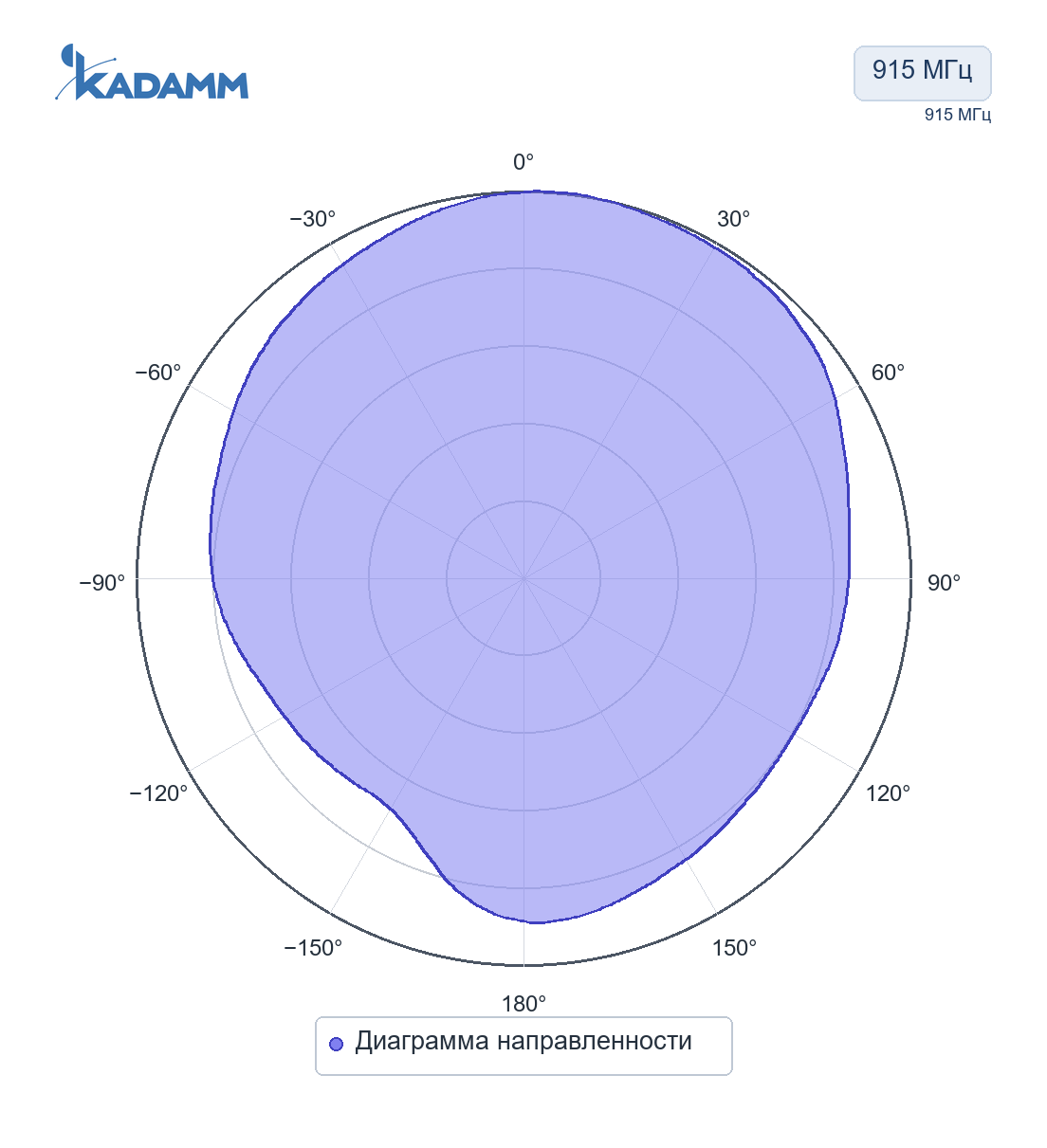

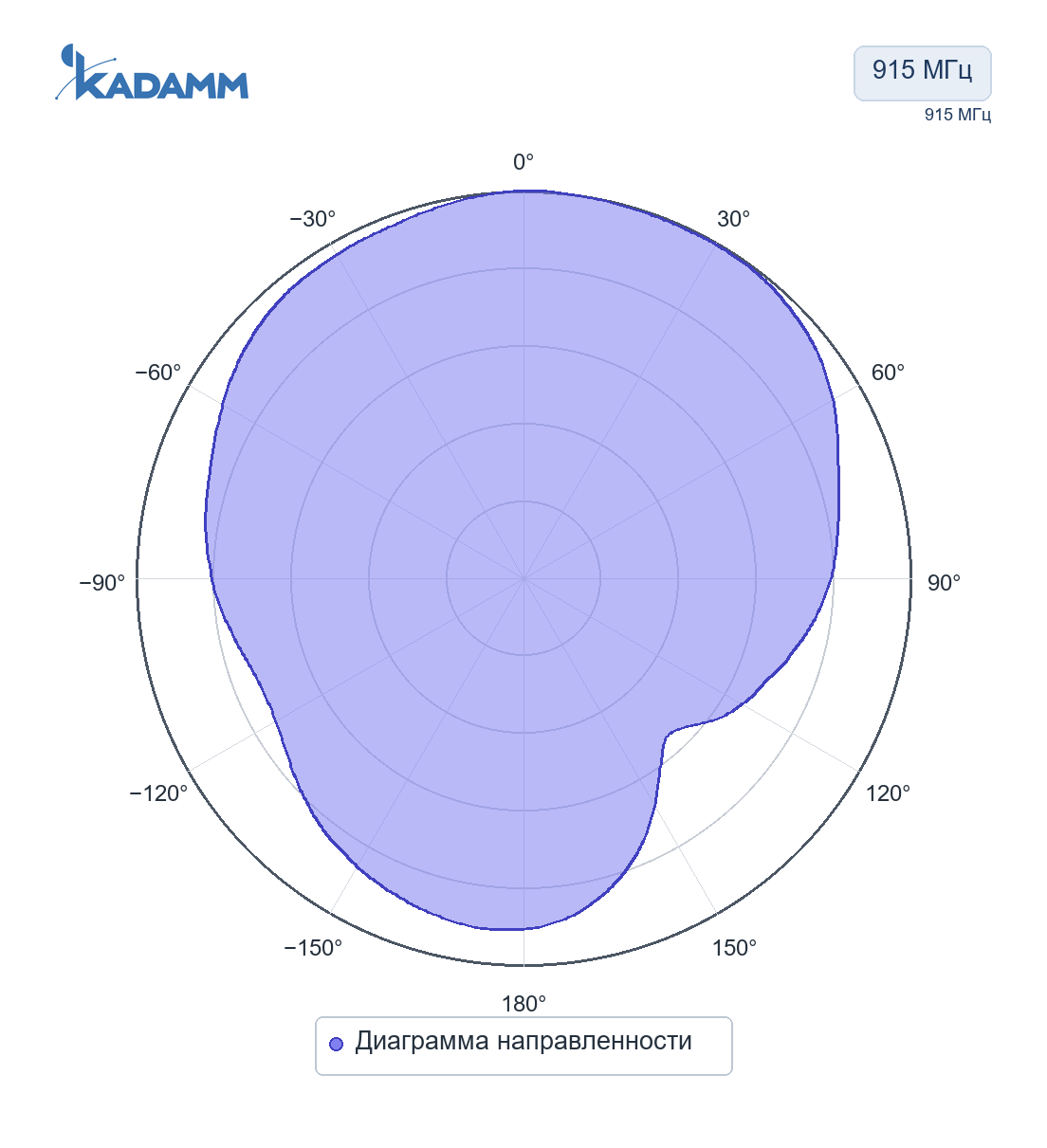

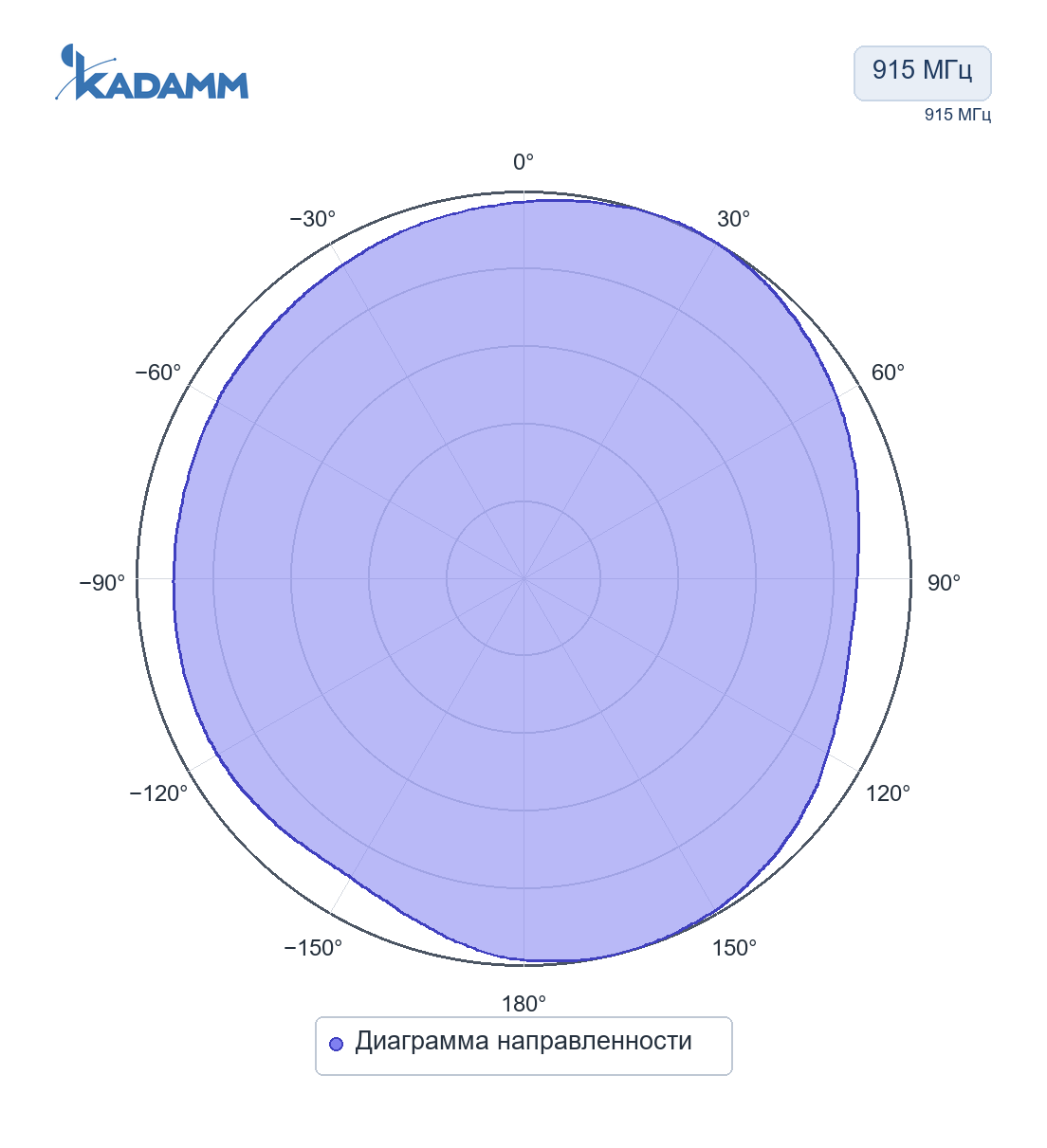

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-UHF с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C; KADAMM GPP-915-50 — −45…+85 °C |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-868-25 | 868 ± 3,0 МГц | 25 × 25 × 4 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-868-50 | 866,5 ± 3,0 МГц | 50 × 50 × 9 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-868-60 | 868 ± 3,0 МГц | 60 × 60 × 6 * | уточняйте у менеджера; пластина 113 × 103 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-920-36 | 920 ± 3,0 МГц | 36 × 36 × 6 * | уточняйте у менеджера; пластина 36 × 36 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-915-50 | 915 МГц | 50 × 50 × 8,3 | 1,51 дБи | уточняйте у менеджера | круговая правая (круговая правая) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-UHF в таблицах выше.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах GPP-UHF:
Перед заказом KADAMM GPP-UHF сверьте с проектом:
- Частоты оборудования — внутри 863,5–871, 915 и 917–923 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM GPP-915-50 — −45…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- После затяжки соединения GPP-UHF на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPP-UHF включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения серии GPP-UHF
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-UHF и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-UHF и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-UHF пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
