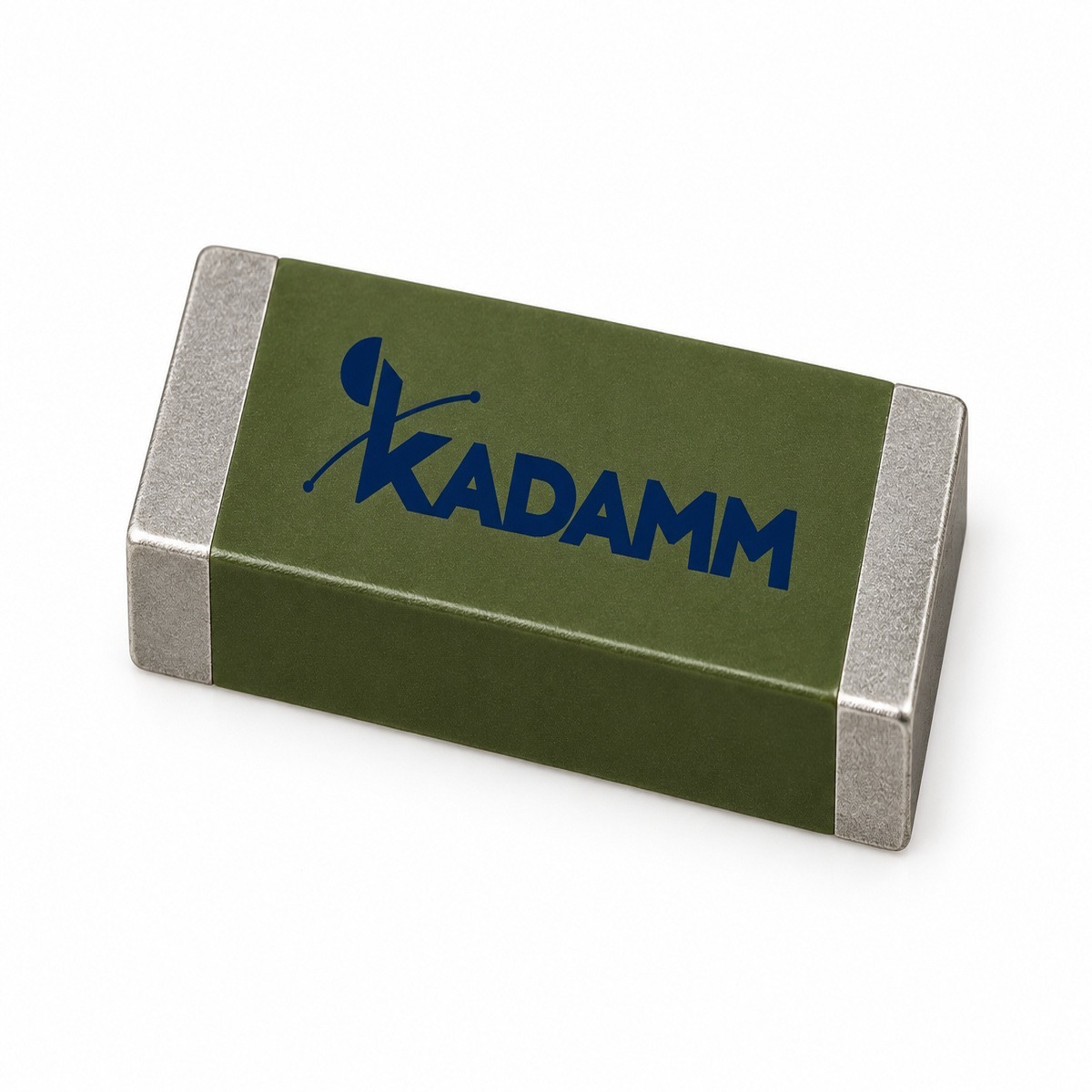

Чип-антенны SMD ISM: 315–918 МГц.
Что представляет собой антенна
KADAMM ACH-ISM — чип-антенны SMD ISM диапазона 315–918 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Полосы 310–320, 428–438, 465–475, 485–495 и 855–930 МГц, у ACH-GSM — 824–960 и 1700–2170 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 310–320, 428–438, 465–475, 485–495 и 855–930 МГц, у ACH-LTE — 698–960, 1710–2690 и 3300–5000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 310–320, 428–438, 465–475, 485–495 и 855–930 МГц, у ACH-24 — 2400–2500 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Фото исполнений

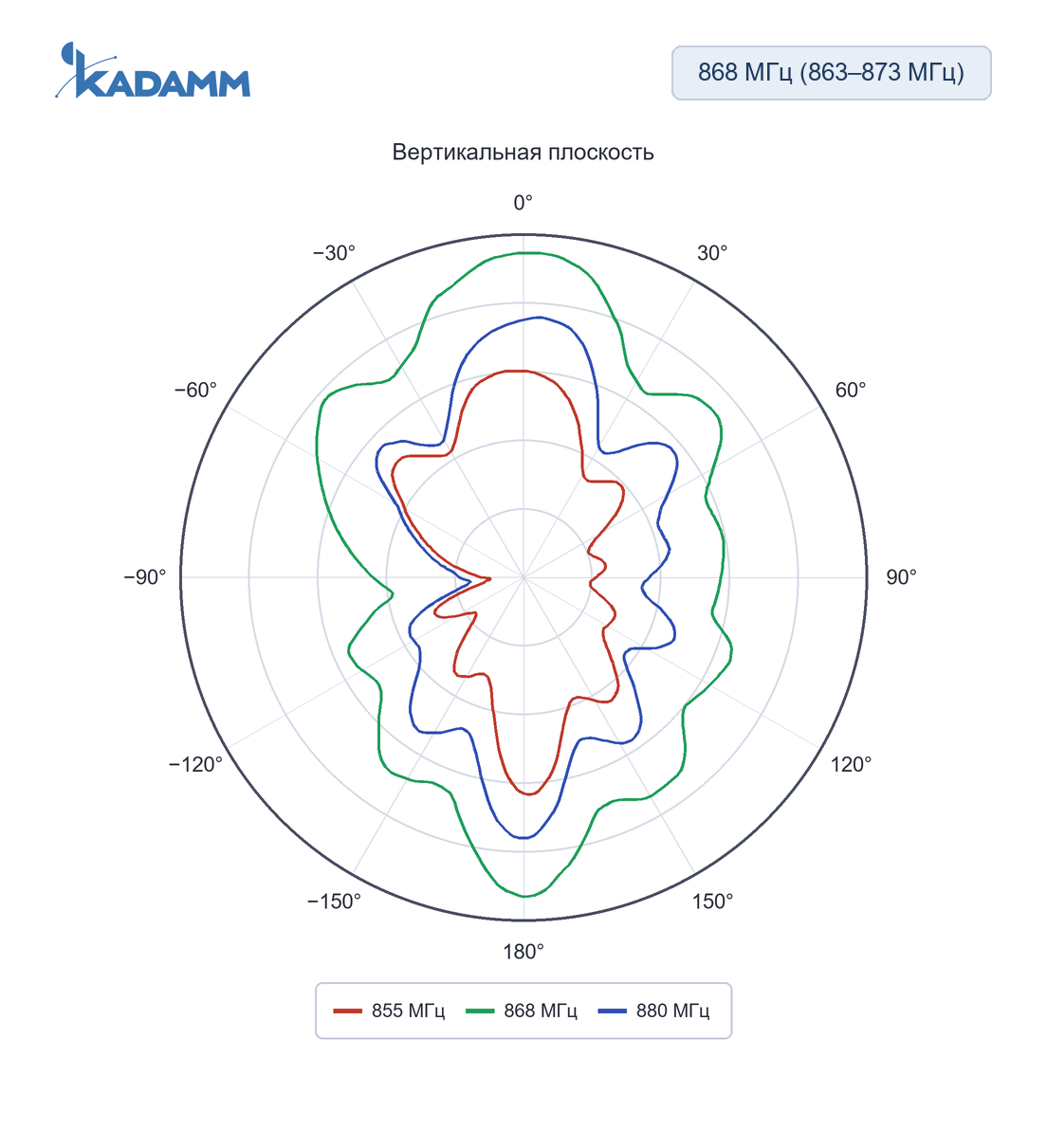

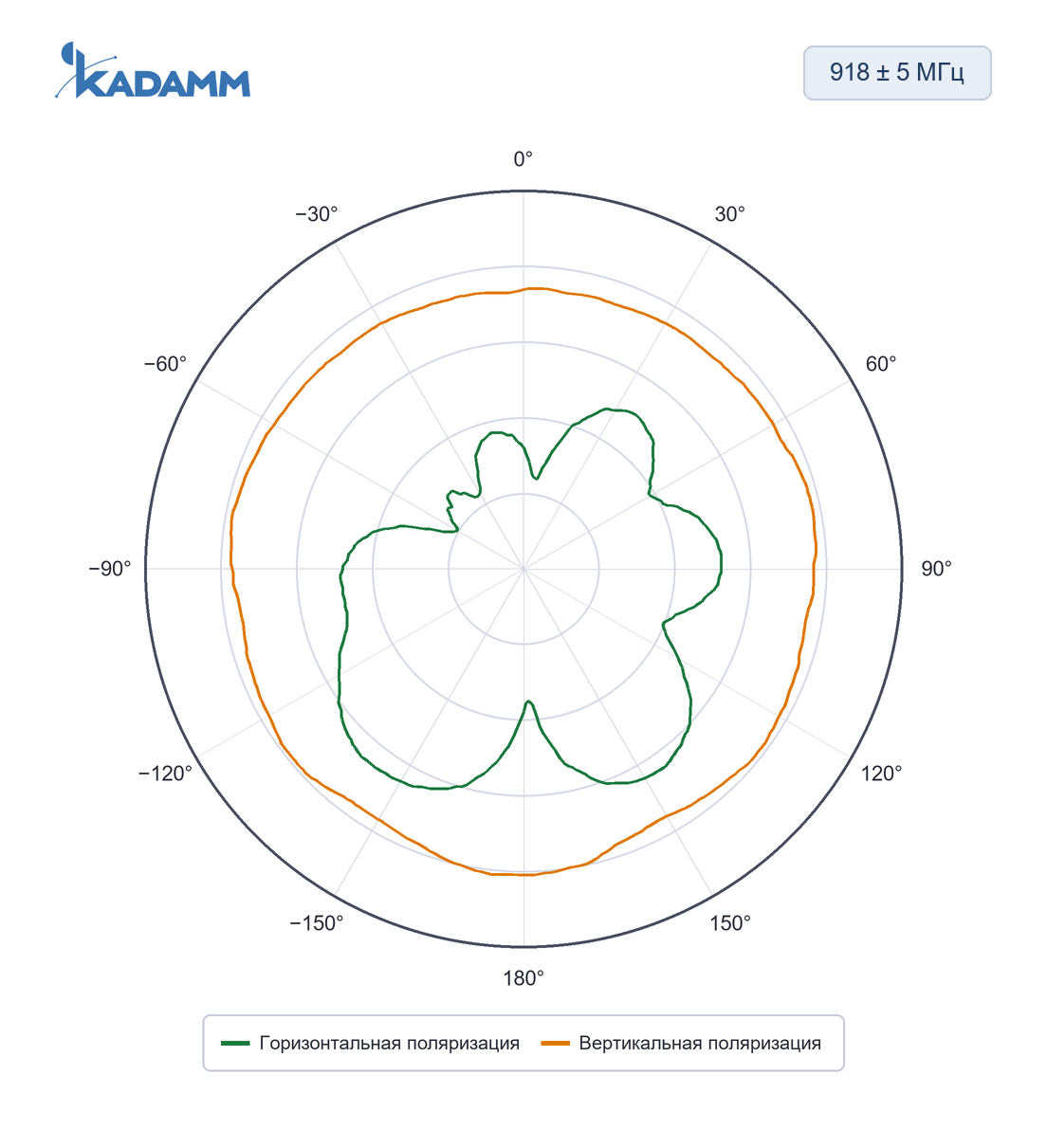

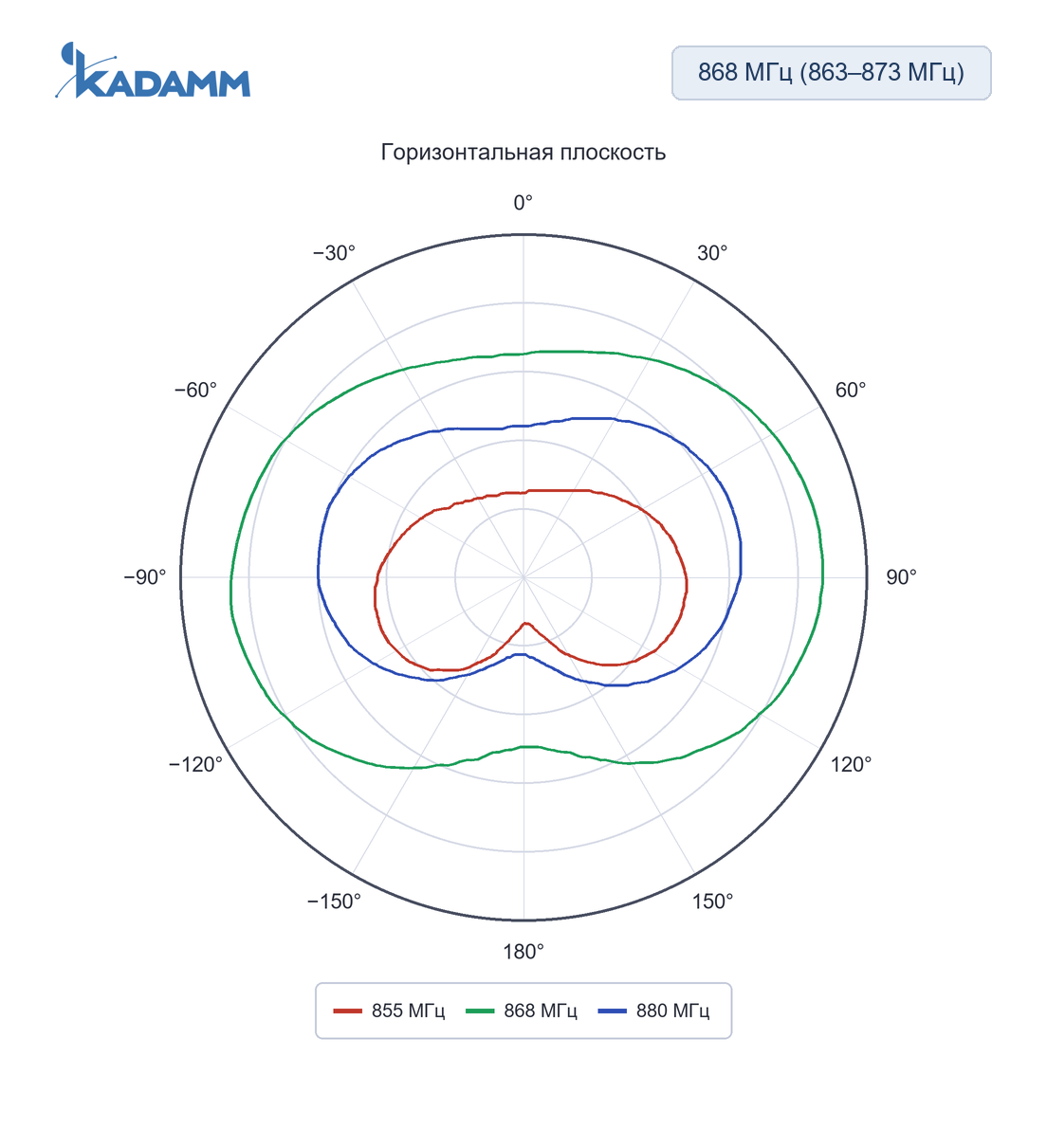

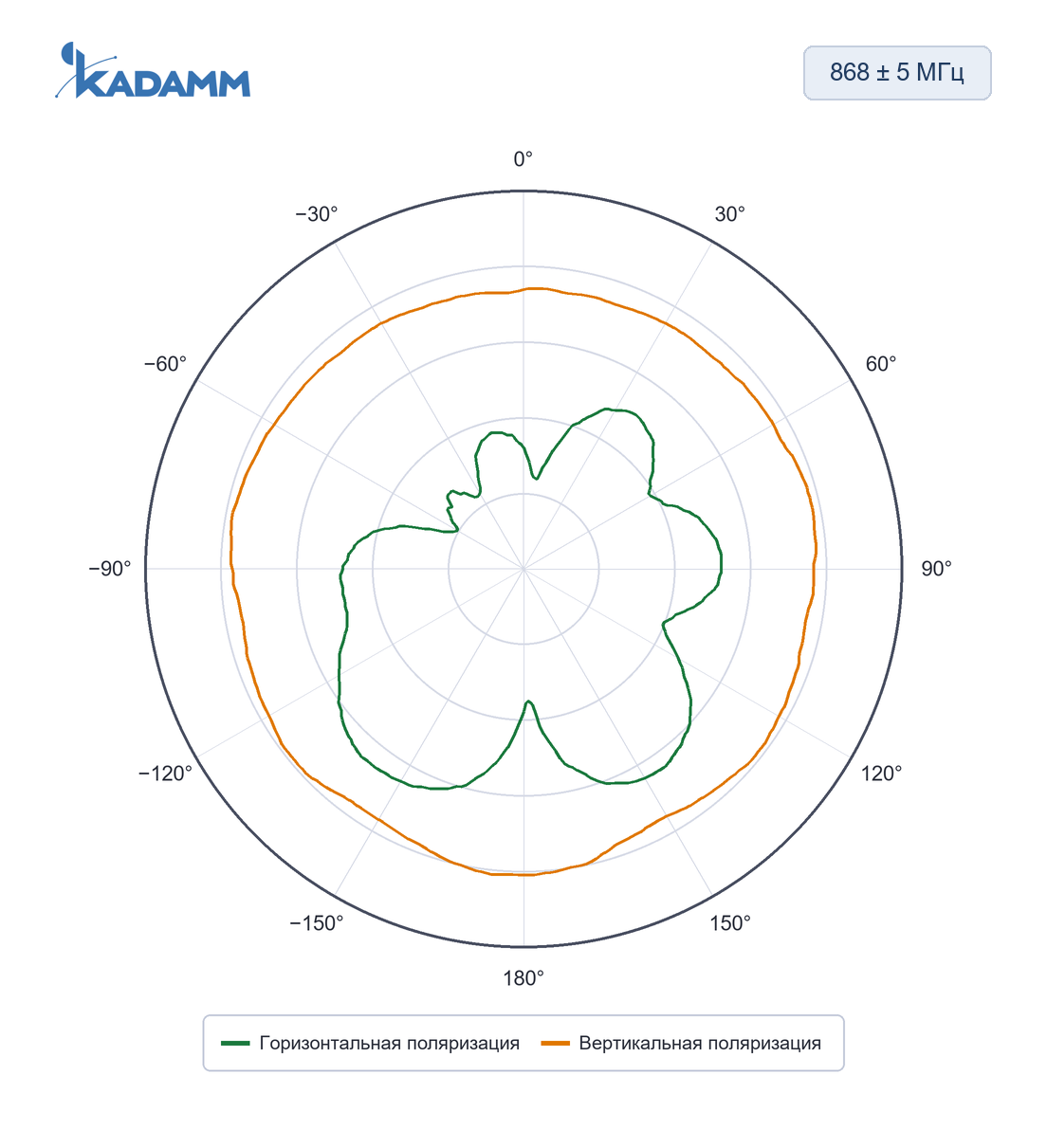

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACH-ISM с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
Исполнения
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-868-10032 | 10 × 3,2 × 0,4 мм (±0,2 / ±0,2 / ±0,1) | 868 МГц (центральная) | 1,05 дБи | 10 МГц | КСВН ≤2,0 в полосе | 52,3 % (868 МГц) | −40…+85 °C |
| KADAMM ACH-868-10032B | 10 × 3,2 × 0,6 мм | 855–880 МГц | 1,75 дБи | 25 МГц | уточняйте у менеджера | 37–59 % | −40…+85 °C |
| KADAMM ACH-915-10032 | 10 × 3,2 × 0,4 мм (±0,2 / ±0,2 / ±0,1) | 915 МГц (центральная) | 0,6 дБи | 20 МГц | КСВН ≤2,0 в полосе | 57,1 % (915 МГц) | −40…+85 °C |
| KADAMM ACH-915-10032B | 10 × 3,2 × 0,6 мм | 900–930 МГц | 3,56 дБи | 30 МГц | уточняйте у менеджера | 63 % | −40…+85 °C |
| KADAMM ACH-ISM-3216 | 3,2 × 1,6 мм (типоразмер 1206); высота уточняйте у менеджера | 433–435 / 863–870 / 902–928 МГц (по согласующей цепи) | −1,35 / 2,74 / 2,89 дБи | по полосам | уточняйте у менеджера | 20,6 / 47,32 / 46,29 % | −40…+85 °C |

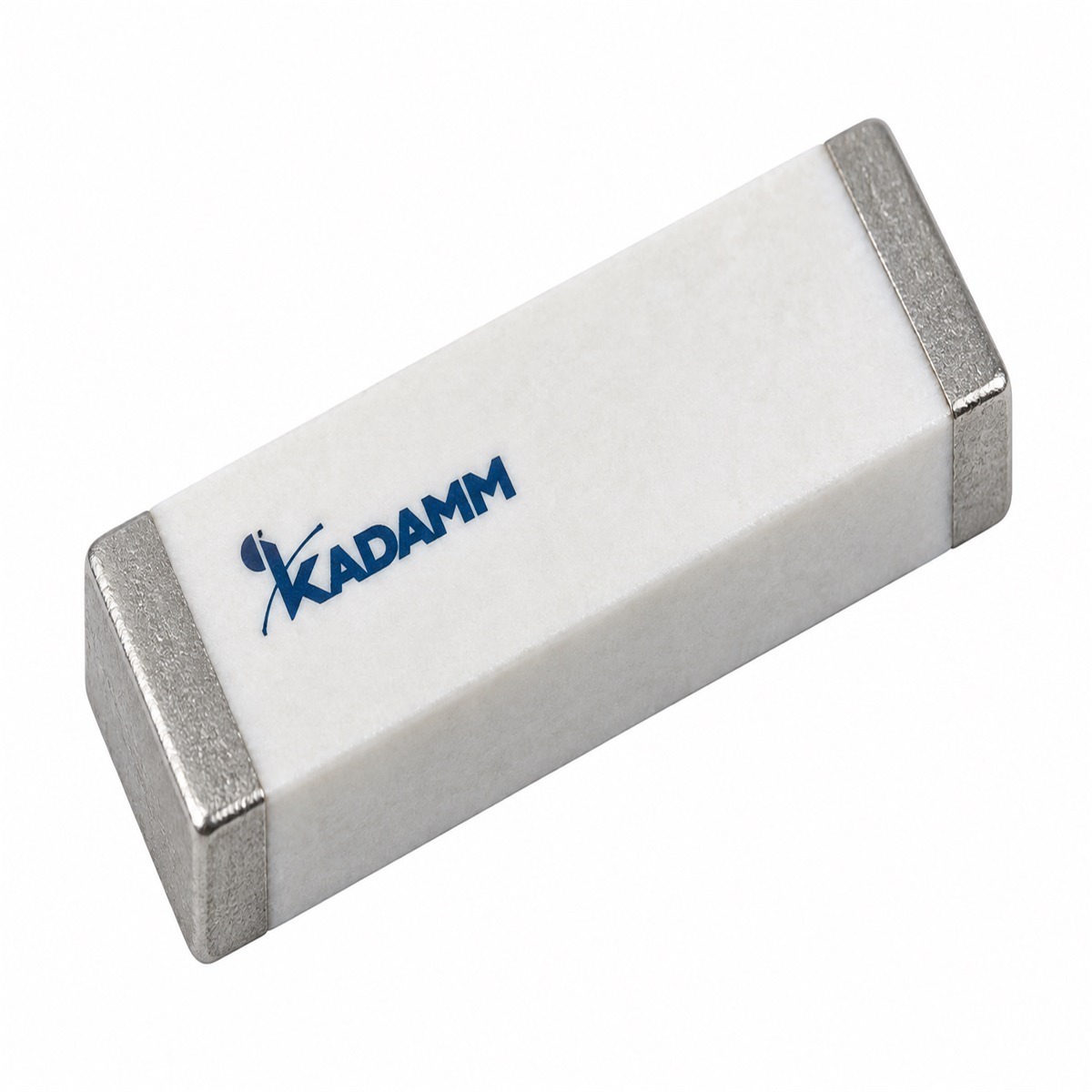

| KADAMM ACH-315-1304 | 13 × 4,2 × 1,6 мм | 315 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

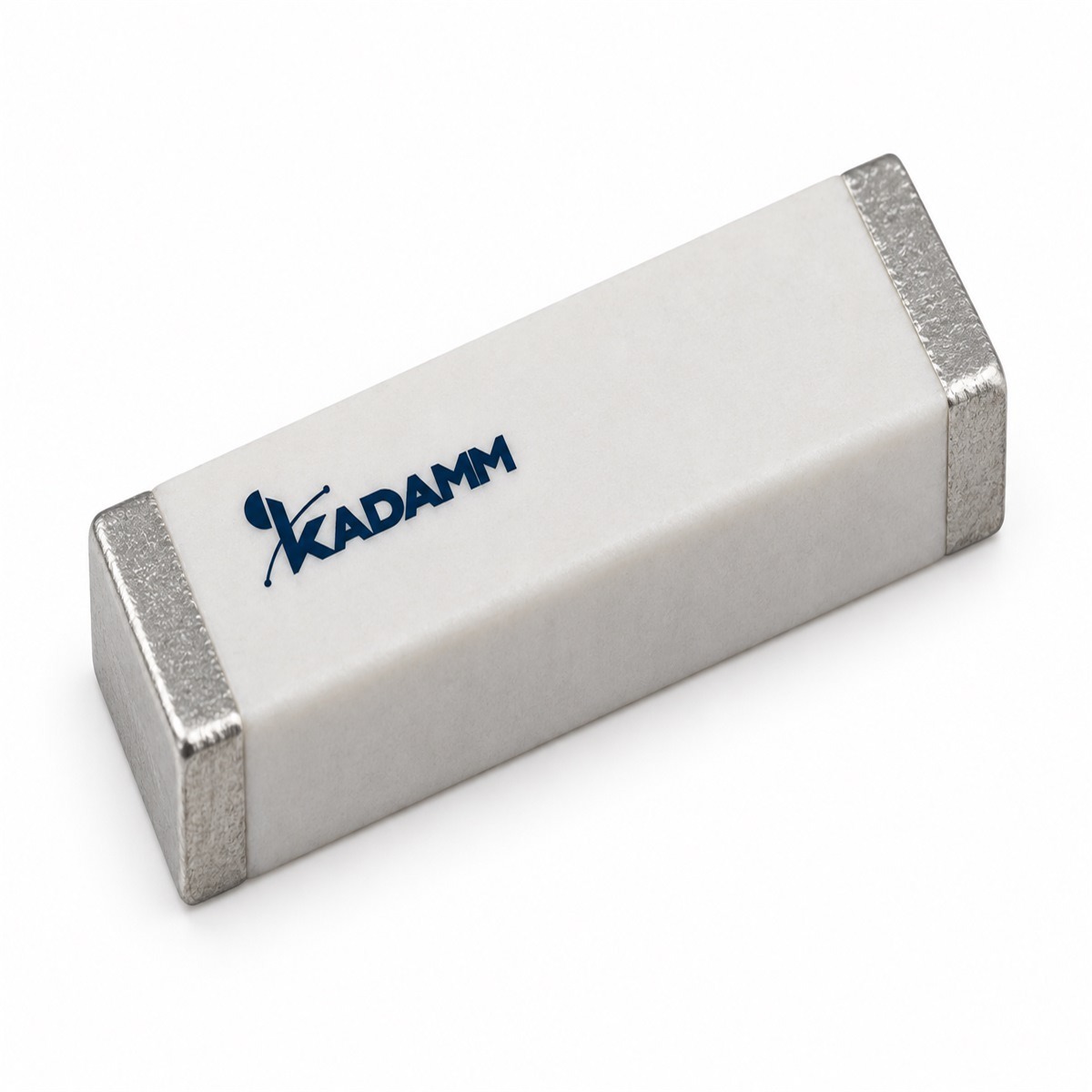

| KADAMM ACH-433-1304 | 13 × 4,2 × 1,6 мм | 433 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

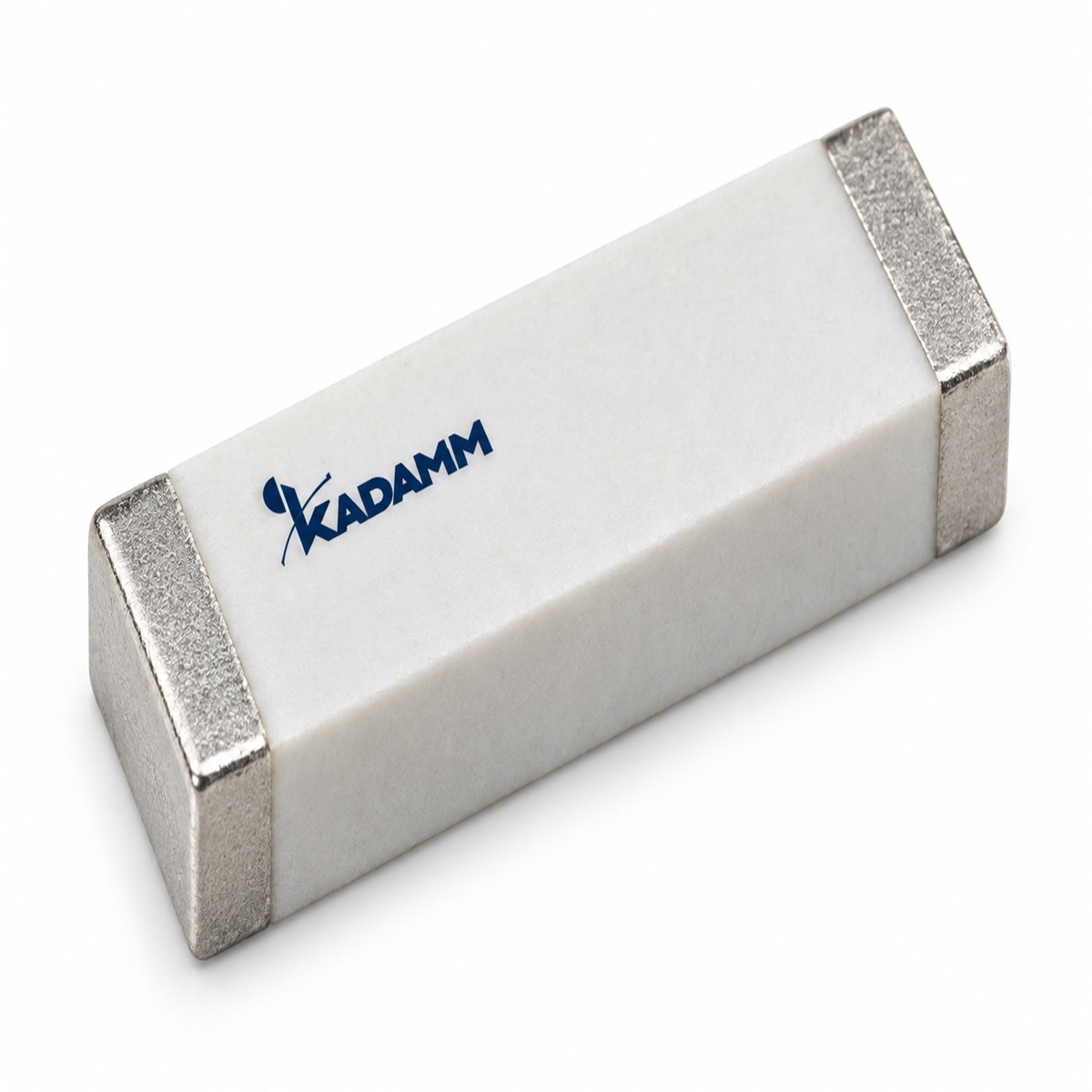

| KADAMM ACH-470-1503 | 15 × 3,2 × 1,6 мм | 470 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

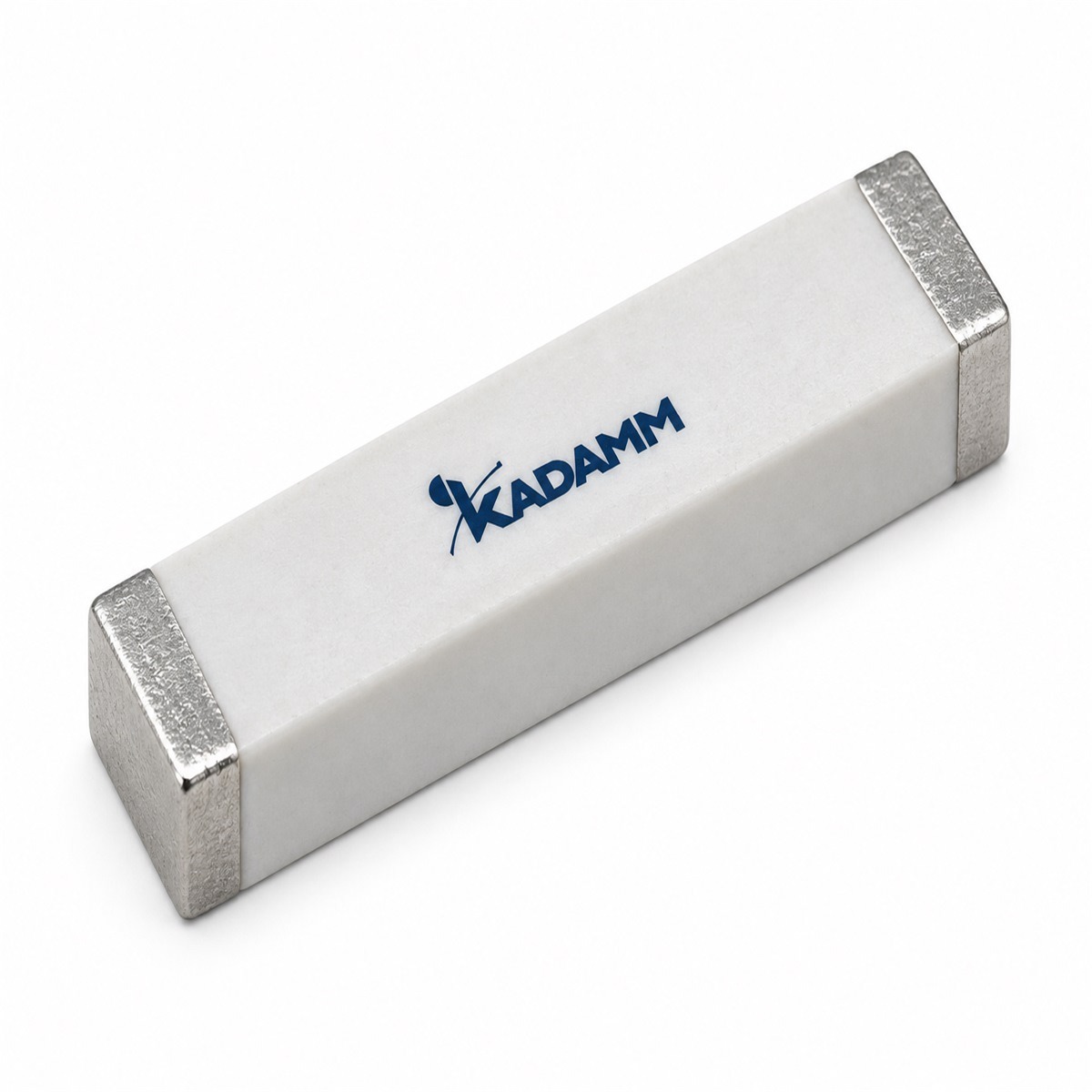

| KADAMM ACH-490-1503 | 15 × 3,2 × 1,6 мм | 490 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

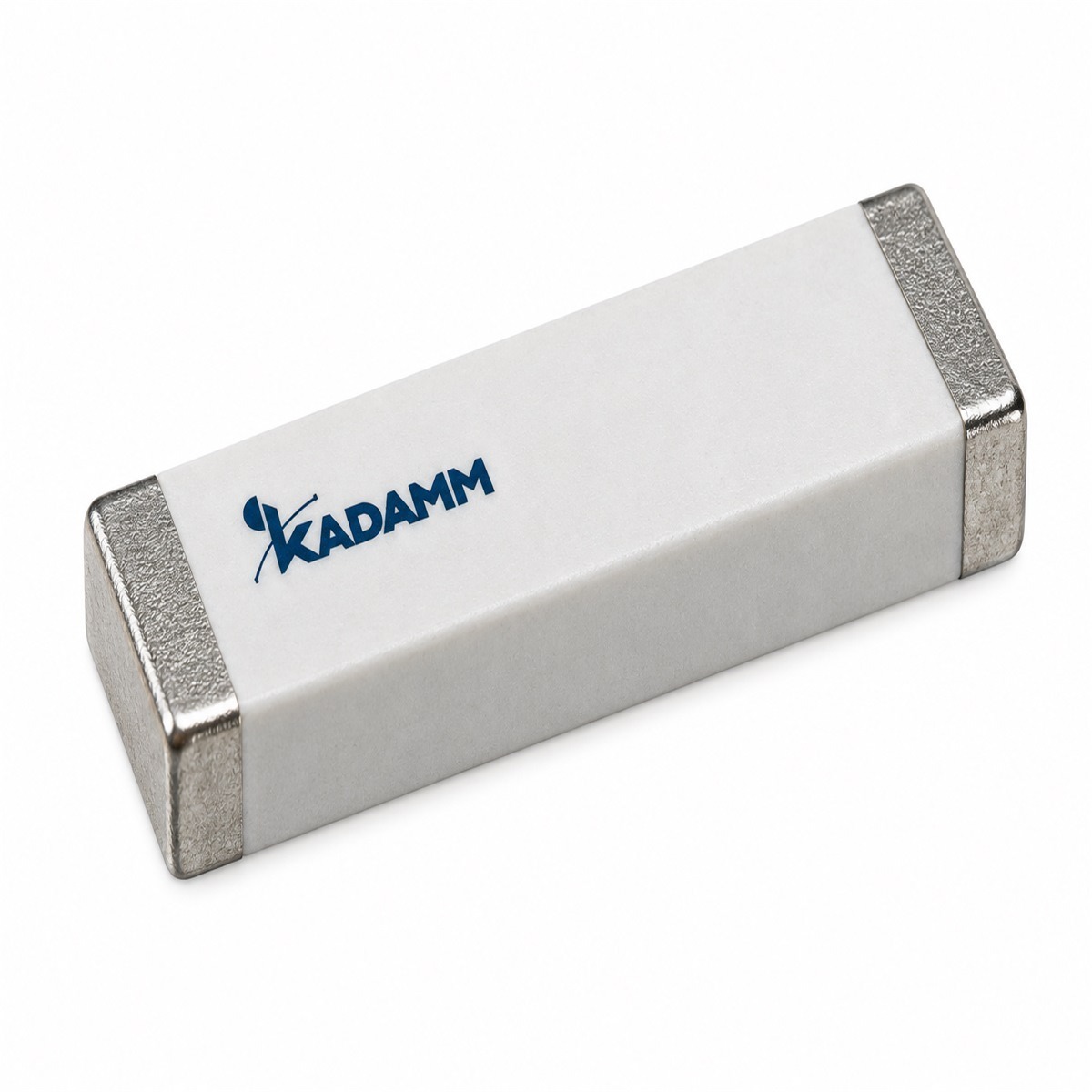

| KADAMM ACH-868-1304 | 13 × 4,2 × 1,6 мм | 868 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

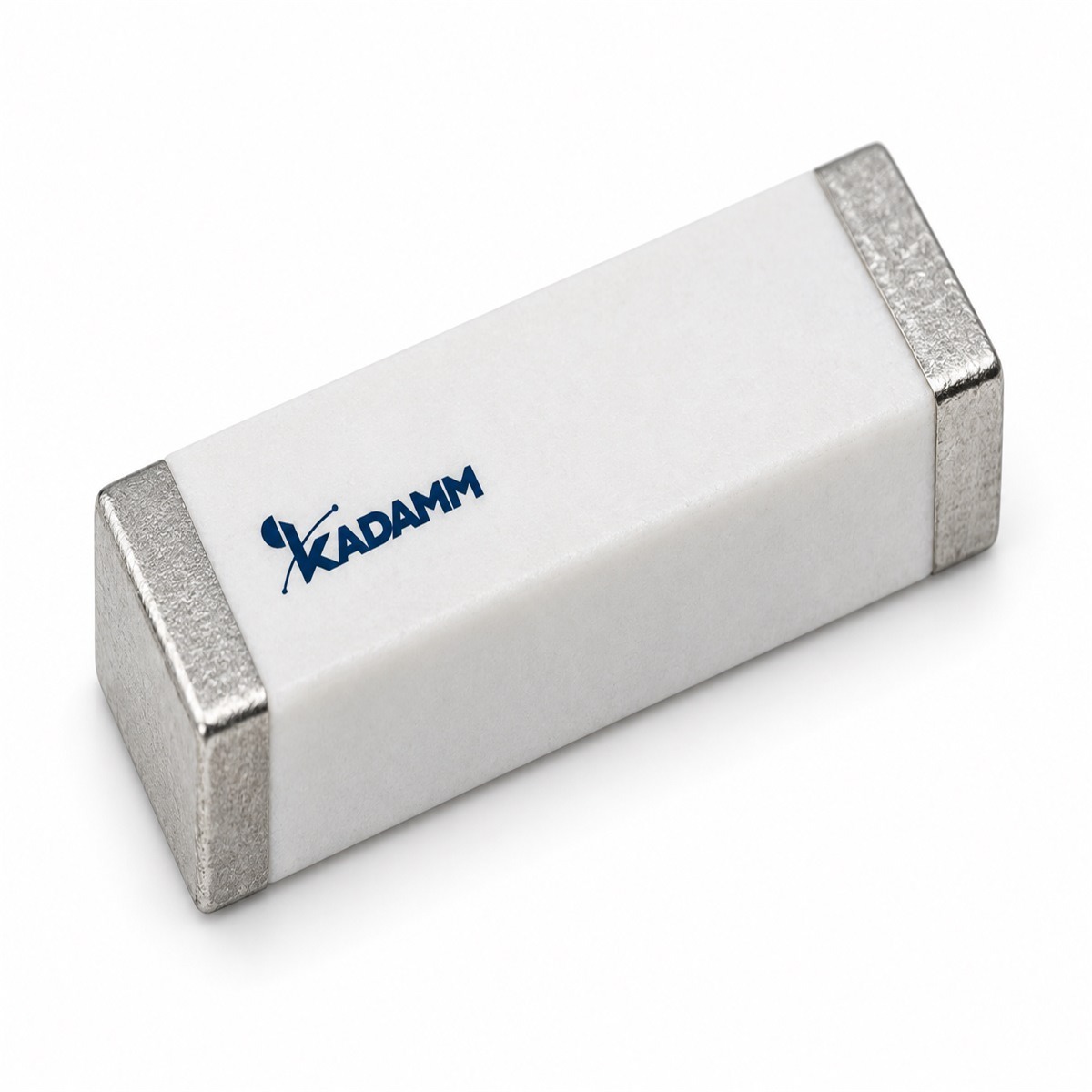

| KADAMM ACH-900-1304 | 13 × 4,2 × 1,6 мм | 900 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

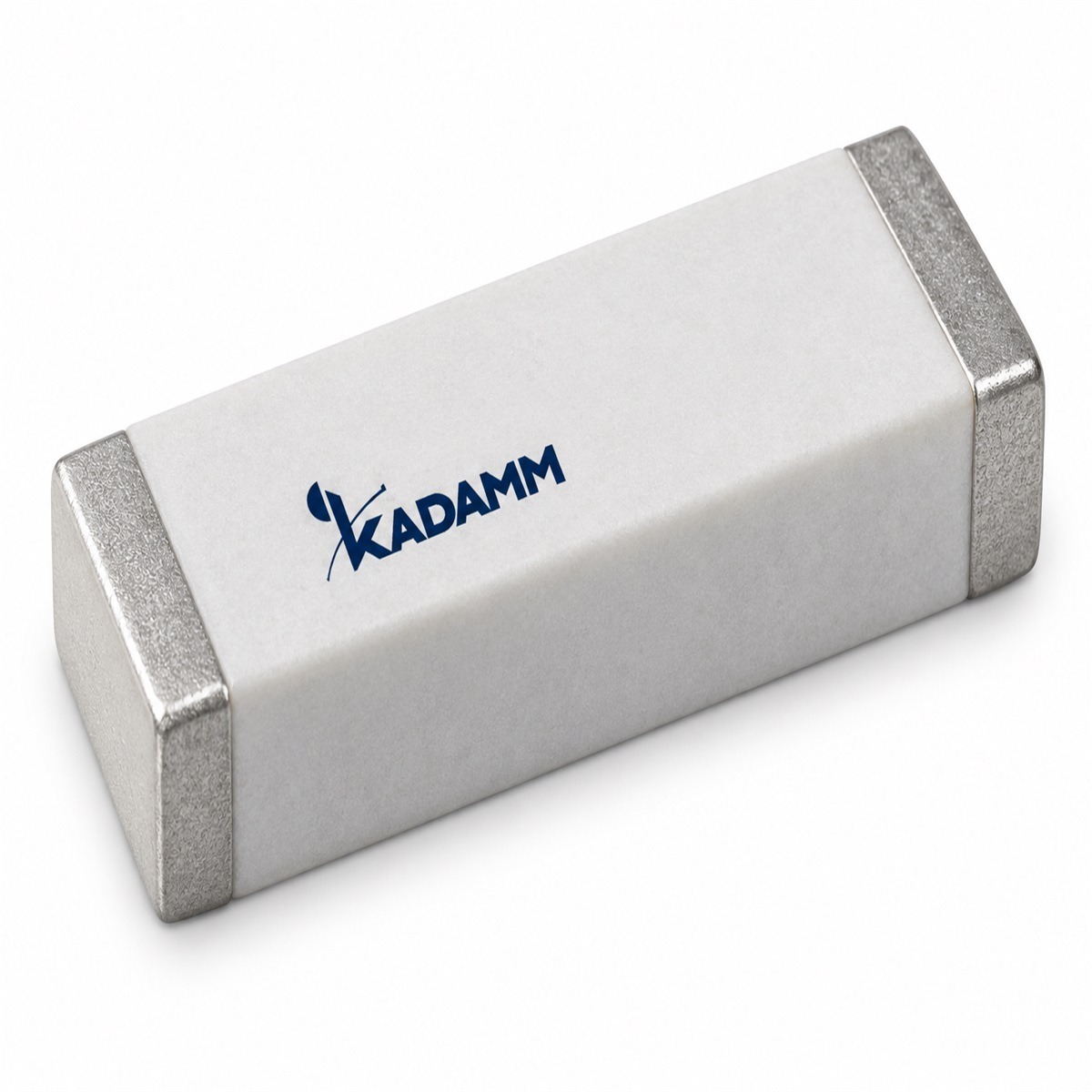

| KADAMM ACH-915-1304 | 13 × 4,2 × 1,6 мм | 915 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |

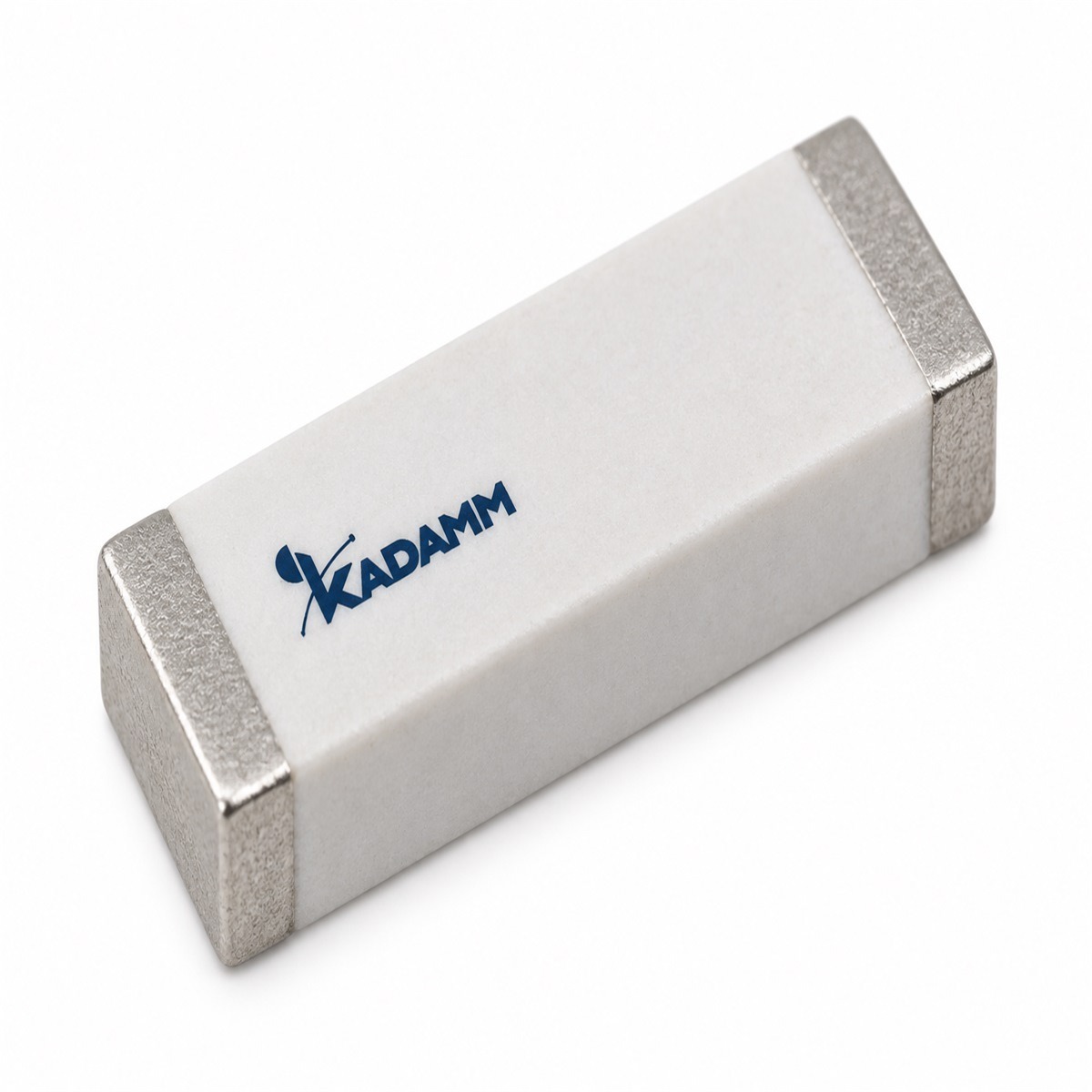

| KADAMM ACH-918-1304 | 13 × 4,2 × 1,6 мм | 918 ± 5 МГц | 1 дБи | 10 МГц | КСВН ≤2,5 | уточняйте у менеджера | −45…+85 °C |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACH-ISM в таблицах выше.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах ACH-ISM:
Перед заказом KADAMM ACH-ISM сверьте с проектом:
- Частоты оборудования — внутри 310–320, 428–438, 465–475, 485–495 и 855–930 МГц
- Климат площадки — в пределах по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы ACH-ISM на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ACH-ISM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Чип-антенна КАДАММ ACH-ISM выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACH-ISM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACH-ISM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACH-ISM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ACH-ISM | KADAMM ACH-GSM | KADAMM ACH-LTE | KADAMM ACH-24 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 310–320, 428–438, 465–475, 485–495 и 855–930 МГц | 824–960 и 1700–2170 МГц | 698–960, 1710–2690 и 3300–5000 МГц | 2400–2500 МГц |
| Усиление | — | 1,3–2,3 дБи | — | — |
| Поляризация | линейная | линейная | линейная | линейная |
| Габариты | по исполнению (см. таблицу «Исполнения») | — | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
