Керамическая патч-антенна: усиление 3,5 дБи (тип.).
Что представляет собой антенна

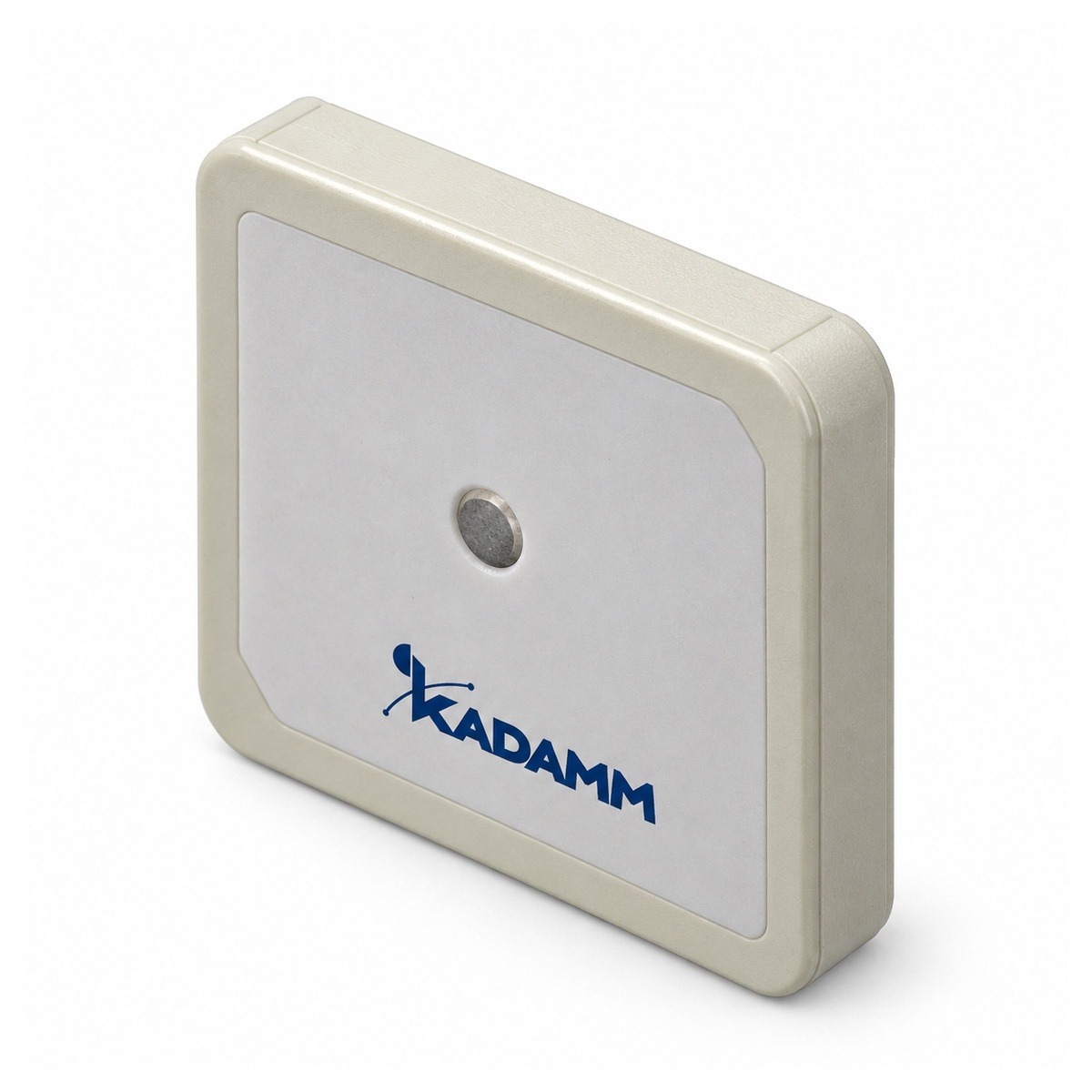

KADAMM GPP-24-25 — керамическая патч-антенна. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — 3,5 дБи (тип.); в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Чем отличается от похожих моделей KADAMM

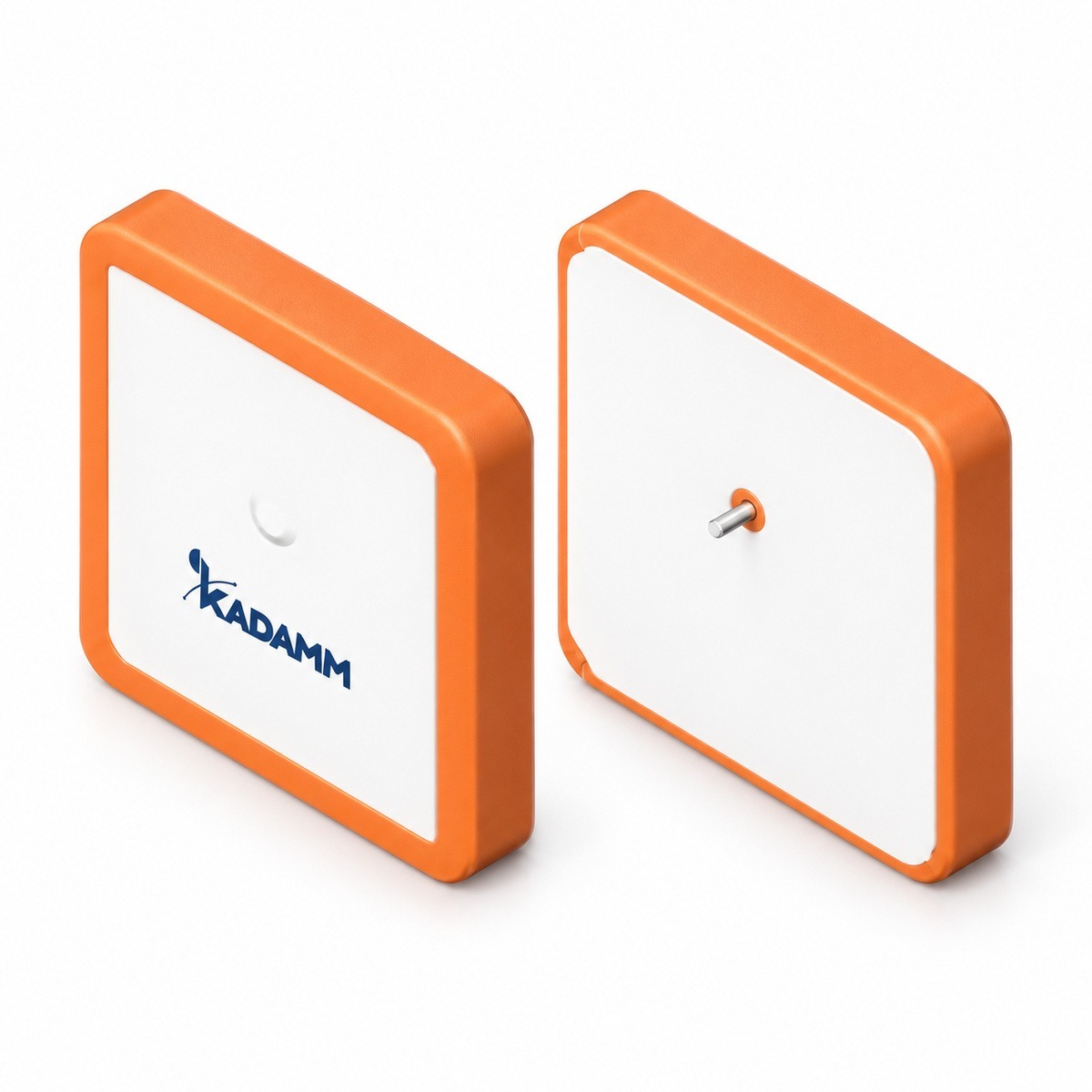

- Полосы 2445–2455 МГц, у GPP-UHF — 863,5–871 и 917–923 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2445–2455 МГц, у AFP-24-100 — 2400–2500 МГц
- Усиление 3,5 дБи, у AFP-24-100 — 5 дБи (меньше на 1,5 дБ)
KADAMM AFP-24-100 даёт больше усиления; у KADAMM GPP-24-25 в пользу выбора — свой набор полос.
- Полосы 2445–2455 МГц, у APCB-2458-3.5 — 2400–2500 и 5200–5800 МГц
- Усиление 3,5 дБи, у APCB-2458-3.5 — 2–3,5 дБи (больше на 1,5 дБ)
У KADAMM GPP-24-25 больше усиление; KADAMM APCB-2458-3.5 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-24-25 с запасом по краям.
Значение GPP-24-25 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 2450 ± 5,0 МГц |
| Коэффициент усиления | 3,5 дБи (тип.) |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ≥ 60 МГц |
| Осевое отношение | ≤ 5,0 дБ |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Типоразмер керамики | 25 × 25 × 4 мм (по обозначению модели; чертёж — уточняйте у менеджера) |
| Измерительная пластина | 27 × 27 мм |
| Рабочая температура | −40…+85 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-24-25 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GPP-24-25 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,5 = 43,5 дБм, то есть около 22 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2445–2455 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,5 − 100,2 = −56,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Перед заказом KADAMM GPP-24-25 сверьте с проектом:
- Частоты оборудования — внутри 2445–2455 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения GPP-24-25 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPP-24-25 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-24-25 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-24-25 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-24-25 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPP-24-25 | KADAMM GPP-UHF | KADAMM AFP-24-100 | KADAMM APCB-2458-3.5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2445–2455 МГц | 863,5–871 и 917–923 МГц | 2400–2500 МГц | 2400–2500 и 5200–5800 МГц |
| Усиление | 3,5 дБи | уточняйте у менеджера | 5 дБи | 2–3,5 дБи |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | горизонтальная | линейная |
| Габариты | — | по исполнению (см. таблицу «Исполнения») | 32 × 49 мм | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
