Встраиваемый печатный элемент: 824–960 / 1700–2170 МГц, усиление 1,3 дБи (тип.) в полосе 824–960 МГц, 2,3 дБи (тип.) в полосе 1700–2170 МГц.
Что представляет собой антенна

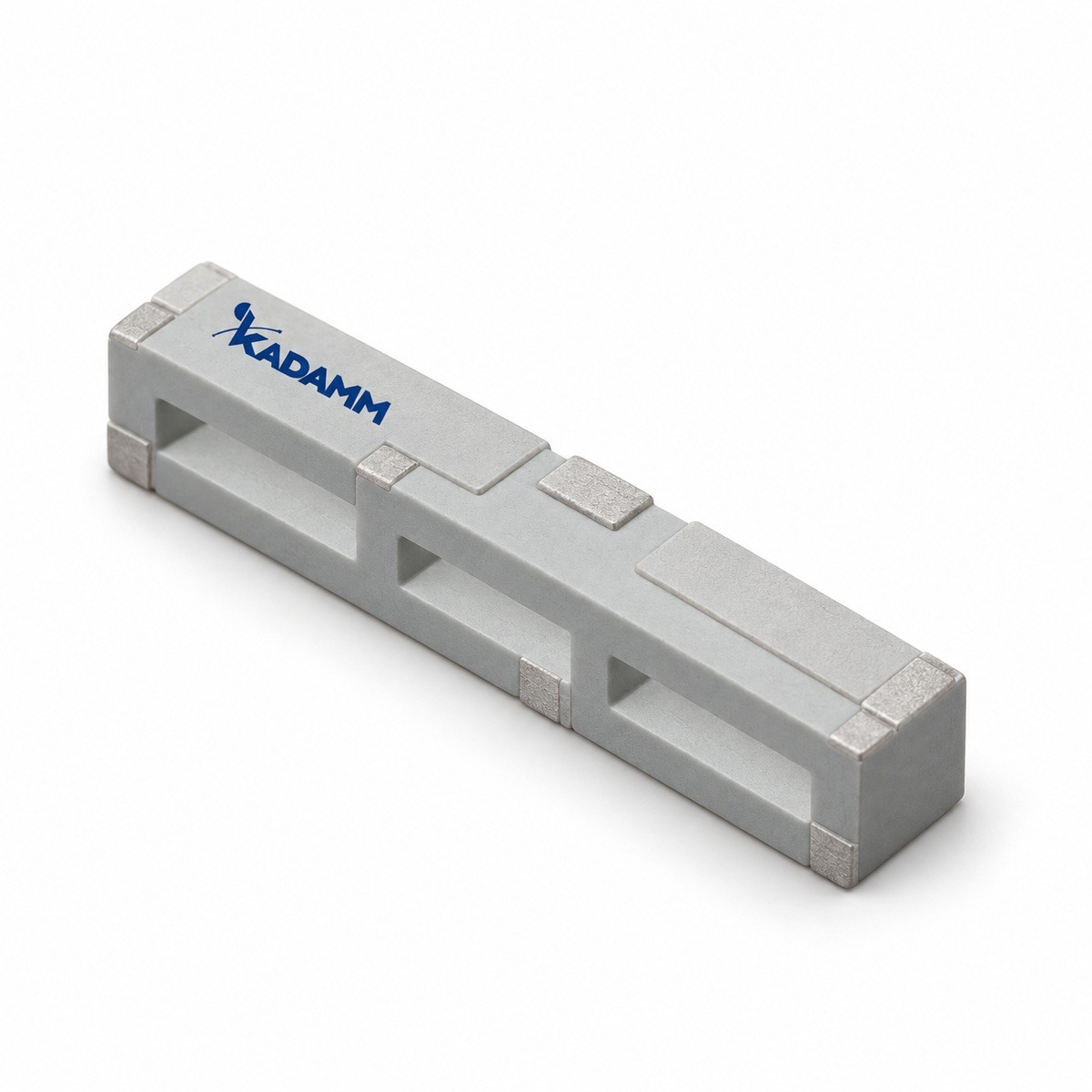

KADAMM ACH-GSM — встраиваемый печатный элемент диапазона 824–960 / 1700–2170 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — 1,3 дБи (тип.) в полосе 824–960 МГц, 2,3 дБи (тип.) в полосе 1700–2170 МГц; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+105 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960 и 1700–2170 МГц, у AEP-GSM — 824–960 и 1710–2170 МГц
- Усиление 1,3–2,3 дБи, у AEP-GSM — 0–2 дБи (больше на 1,3 дБ)
У KADAMM ACH-GSM больше усиление; KADAMM AEP-GSM выбирают, если важен её набор полос.
- Полосы 824–960 и 1700–2170 МГц, у APCB-LTE-5 — 600–960 и 1700–3800 МГц
- Усиление 1,3–2,3 дБи, у APCB-LTE-5 — 2–5 дБи (меньше на 0,7 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960 и 1700–2170 МГц, у ACH-LTE — 698–960, 1710–2690 и 3300–5000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACH-GSM с запасом по краям.
Значение ACH-GSM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–960 / 1700–2170 МГц |
| Коэффициент усиления | 1,3 дБи (тип.) в полосе 824–960 МГц, 2,3 дБи (тип.) в полосе 1700–2170 МГц |
| Обратные потери | ≥ 6 дБ (зависят от условий установки) |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна для установки внутри корпуса |
| Плата при измерении | 40 × 95 мм |
| Рабочая температура | −40…+105 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACH-GSM в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ACH-GSM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,3 = 41,3 дБм, то есть около 13 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,3 − 91,5 = −50,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах ACH-GSM:
Перед заказом KADAMM ACH-GSM сверьте с проектом:
- Частоты оборудования — внутри 824–960 и 1700–2170 МГц
- Климат площадки — в пределах −40…+105 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы ACH-GSM на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ACH-GSM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ACH-GSM
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACH-GSM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACH-GSM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACH-GSM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
